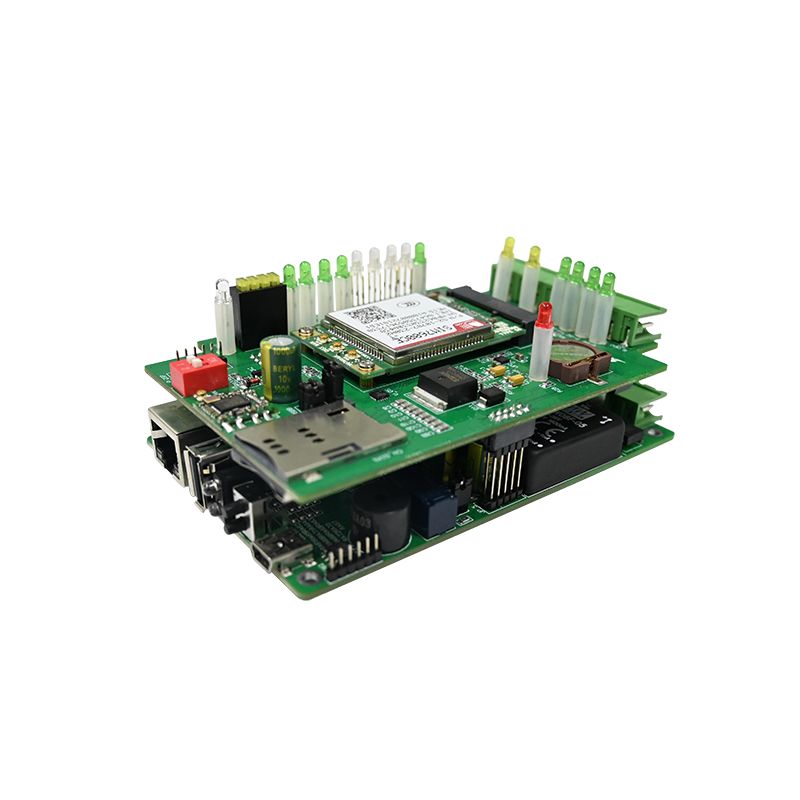

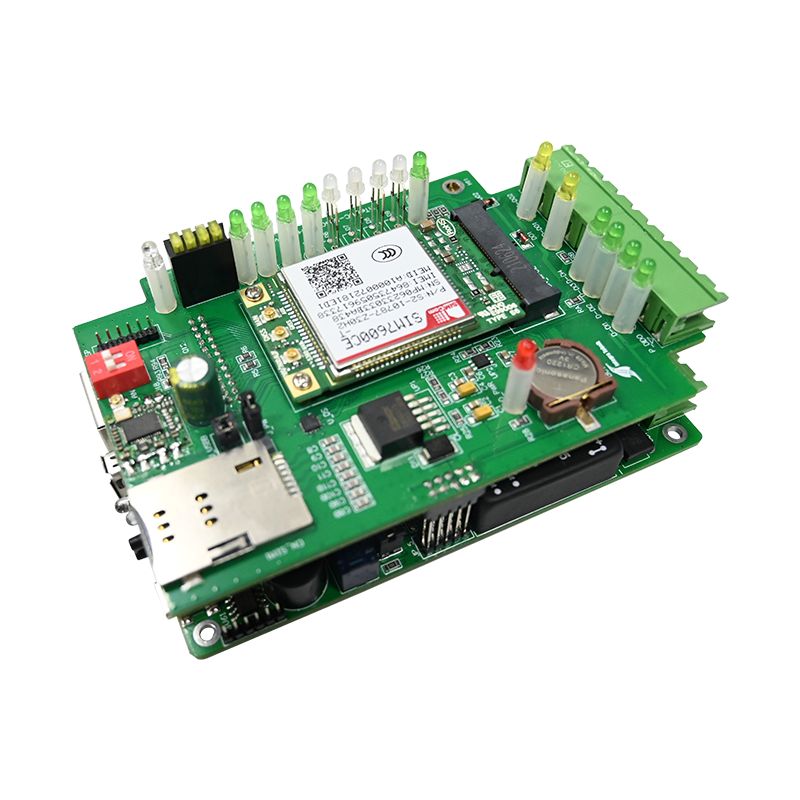

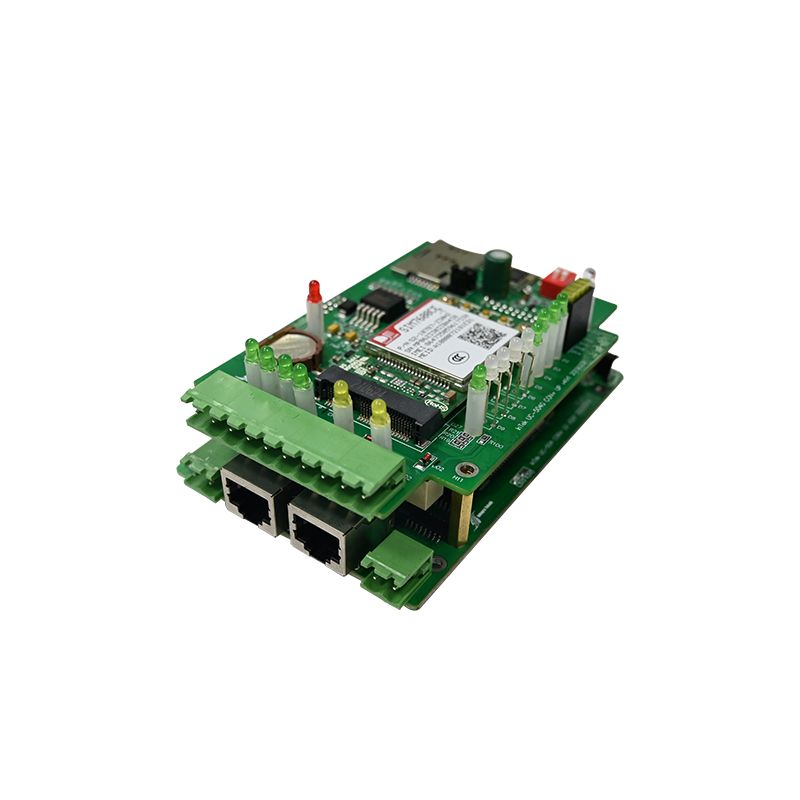

التحكم في الوصول PCBA

الوصول إلى UNIXPLOREالتحكم في PCBAتم تطويره للعلامات التجارية للمعدات الأمنية، ومتكاملي أنظمة التحكم في الوصول، ومقدمي حلول البناء الذكية الذين يبحثون عن حلول موثوقة وقابلة للتطوير للتحكم في الوصول الإلكتروني. يجمع PCBA للتحكم في الوصول من الدرجة التجارية بين معالجة المصادقة السريعة والتحكم المستقر في الترحيل والاتصال المشفر والإدارة المرنة دون اتصال بالإنترنت في منصة PCB مدمجة ومتينة.

ما هو التحكم في الوصول PCBA؟

التحكم في الوصول PCBA هو العقل الإلكتروني داخل قارئات البطاقات ولوحات المفاتيح والماسحات الضوئية البيومترية وأجهزة التحكم في الأبواب. فهو يعالج بيانات الاعتماد، ويتخذ قرارات المصادقة، ويشغل مشغلات القفل. على عكس اللوحات ذات الأغراض العامة، يجب أن تتعامل PCBA مع تشفير من الدرجة الأمنية، ومنطق ترحيل آمن من الفشل، والطاقة غير المنقطعة أثناء انقطاعات قصيرة.

يؤدي تحديد عنصر التحكم في الوصول الخاطئ PCBA إلى ضربات الباب التي تفشل في الإغلاق، أو بيانات الاعتماد التي تستغرق ثوانٍ للتحقق، أو عمليات إغلاق النظام بالكامل أثناء فترات حركة المرور العالية.

الوظائف الأساسية للتحكم في الوصول PCBA

• قراءة بيانات الاعتماد - Wiegand، أو OSDP، أو الإدخال التسلسلي من قارئات بطاقات RFID/hid
• منطق المصادقة - قاعدة البيانات المدمجة (غير متصلة بالإنترنت) أو الترحيل إلى وحدة التحكم المضيفة
• التحكم في التتابع - مخرجات الاتصال الجافة للأقفال المغناطيسية أو الضربات الكهربائية
• مراقبة الإدخال - مستشعر موضع الباب (مفتاح القصب) وزر طلب الخروج (REX).
• كشف مضاد للعبث - غلاف مستشعر مفتوح وحماية من العبث بالذاكرة

أب نموذجيتطبيقات

المعلمات التقنية التفصيلية

تمثل المواصفات التالية نظام التحكم في الوصول PCBA من الدرجة التجارية المناسب للمكاتب والشقق والمرافق الصناعية.

الخصائص الكهربائية

واجهات الإدخال والإخراج

الذاكرة وقدرة المستخدم

المادية والبيئية

• أبعاد اللوحة - 85 مم × 55 مم (قياسي) أو 100 مم × 70 مم (مع العلبة)
• التركيب - أربع فتحات مقاس 3.5 مم للمواجهات
• درجة حرارة التشغيل -20 درجة مئوية إلى +65 درجة مئوية
• درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية
• تحمل الرطوبة - 10% إلى 90% رطوبة نسبية (بدون تكاثف)
• بطارية احتياطية - دائرة شحن اختيارية من ليثيوم أيون 3.7 فولت أو 12 فولت من حمض الرصاص

ميزات الأمان

• التشفير – AES-128 لاتصالات OSDP
• اكتشاف العبث - يؤدي فتح العلبة إلى تشغيل قفل التتابع وإخراج الإنذار
• مؤقت الوكالة الدولية للطاقة - إعادة التعيين التلقائي بعد 5 ثوانٍ من قفل المعالج
• حماية ذاكرة الفلاش – التحقق من المجموع الاختباري عند التمهيد

كيف يقارن هذا التحكم في الوصول PCBA

الأسئلة الشائعة حول التحكم في الوصول إلى PCBA

يتم طرح هذه الأسئلة الثلاثة من قبل متخصصي تكامل أنظمة الأمان ومديري المرافق ومهندسي الأجهزة الذين يقومون بتقييم حلول PCBA للتحكم في الوصول.

السؤال 1: ما الفرق بين تكوينات الترحيل الآمنة من الفشل والآمنة من الفشل في PCBA للتحكم في الوصول، وما الذي يجب أن أستخدمه؟

إجابة:يحدد الفرق ما إذا كانت الأبواب تُقفل أم تُفتح أثناء انقطاع التيار الكهربائي. يعني تأمين الفشل (يُسمى أيضًا فتح الطاقة) أنه يجب تنشيط المرحل لفتح الباب. عند انقطاع الطاقة، يعود المرحل إلى حالة الراحة، مما يبقي الباب مغلقًا. يتم استخدام هذا للأبواب الأمنية وغرف الخوادم ومناطق التعامل النقدي حيث يكون إبقاء المتسللين خارجًا أكثر أهمية من الخروج السهل. الأمان من الفشل (التشغيل إلى القفل) يعني أنه يجب تنشيط المرحل لقفل الباب. عند انقطاع الطاقة، يتم فتح الباب تلقائيًا. هذا مطلوب بموجب قوانين مكافحة الحرائق لمخارج الطوارئ وأبواب السلالم وأي مسار خروج حيث يجب على الأشخاص الهروب أثناء انقطاع التيار الكهربائي. توفر معظم لوحات PCBA للتحكم في الوصول مرحل اتصال جاف تم تكوينه على شكل نموذج C (COM، N/O، N/C). من أجل تأمين الفشل، قم بتوصيل القفل بطرف N/O. لضمان السلامة من الفشل، قم بتوصيل القفل بطرف N/C. تحقق دائمًا من رموز الحرائق المحلية قبل الاختيار - يتطلب NFPA 101 نظامًا آمنًا من الأعطال على جميع أبواب الخروج في المباني التجارية. بالنسبة للأبواب التي تتطلب الأمان والامتثال للحريق، استخدم قفلًا آمنًا من الفشل بالإضافة إلى لوحة احتياطية للبطارية تحافظ على تشغيل PCBA للتحكم في الوصول لمدة 4-8 ساعات بعد فشل التيار الكهربائي.

السؤال 2: هل يمكن أن يعمل PCBA للتحكم في الوصول دون اتصال بالإنترنت دون اتصال بالشبكة، وكم عدد المستخدمين الذين يمكنهم تخزينه محليًا؟

إجابة:نعم. يعمل PCBA هذا بشكل كامل دون اتصال بالإنترنت في الوضع المستقل. يتم تخزين جميع بيانات اعتماد المستخدم وجداول الوصول وسجلات الأحداث في ذاكرة فلاش مدمجة. يحتوي التكوين القياسي على 1000 مستخدم مع 10000 سجل أحداث دون أي تكلفة إضافية. نسخة موسعة (قابلة للترقية ميدانيًا عبر البرامج الثابتة) تحتوي على 10000 مستخدم و50000 حدث. يتطلب التشغيل دون اتصال جهاز برمجة لتحميل المستخدمين في البداية - إما بطاقة رئيسية مخصصة (تحدد البطاقة الأولى المبرمجة امتيازات المسؤول)، أو لوحة مفاتيح سلكية متصلة بمدخل مساعد، أو اتصال كمبيوتر محمول مؤقت عبر منفذ التكوين (TTL أو RS-232). بمجرد برمجته، يتخذ PCBA للتحكم في الوصول قرارات المصادقة محليًا في أقل من 50 مللي ثانية. لا توجد سحابة، ولا كمبيوتر مضيف، ولا يلزم وجود كابل إيثرنت. وهذا يجعل تصميمات PCBA غير المتصلة بالإنترنت مثالية للبوابات البعيدة ومقطورات البناء والمكاتب الصغيرة حيث يكون تشغيل كابلات الشبكة غير عملي. لاسترداد سجلات الأحداث من لوحة غير متصلة بالإنترنت، يجب عليك توصيل كمبيوتر محمول أو استخدام جهاز محمول لنقل البيانات. تتطلب المراقبة في الوقت الفعلي التحكم في الوصول عبر الشبكة PCBA مع Ethernet أو Wi-Fi.

السؤال 3: كيف أقوم بتوصيل قارئ Wiegand بجهاز التحكم في الوصول PCBA هذا، وما هي أقصى مسافة للكابل؟

إجابة:تستخدم واجهة Wiegand ثلاث إشارات نشطة: البيانات 0 (D0)، البيانات 1 (D1)، والأرضية (GND). تتطلب بعض أجهزة القراءة أيضًا طاقة +12 فولت. اتبع جدول الأسلاك هذا:

الحد الأقصى لمسافة الكابل لـ Wiegand عند 12 فولت يعتمد على مقياس السلك وسعة الكابل:

استخدم كابلًا مجدولًا ومحميًا وملتويًا مع سلك تصريف. قم بتوصيل الدرع بالأرض عند طرف PCBA للتحكم في الوصول فقط (ليس عند القارئ أبدًا) لتجنب التكرارات الأرضية. بالنسبة للمسافات التي تتجاوز هذه الحدود، قم بتثبيت مكرر Wiegand أو قم بالتبديل إلى OSDP (RS-485)، والذي يصل بشكل موثوق إلى 1200 متر (4000 قدم). اختبر دائمًا باستخدام كابل طويل على الطاولة قبل التثبيت النهائي - قد يؤدي تدهور الإشارة إلى قراءة متقطعة للبطاقة يصعب تصحيحها في الموقع.

أفضل ممارسات التثبيت للتحكم في الوصول PCBA

حتى التحكم في الوصول عالي الجودة PCBA يفشل إذا تم تثبيته بشكل غير صحيح. اتبع هذه الإرشادات.

موقع التركيب

• داخل المنطقة الآمنة - ضع وحدة التحكم داخل المنطقة المحمية (وليس فوق الباب من الخارج)
• الارتفاع – 1.5 إلى 1.8 متر للوصول إلى لوحة المفاتيح أثناء البرمجة
• الضميمة - استخدم صندوقًا معدنيًا قابلاً للقفل للتركيبات التجارية
• الفصل - احتفظ بخطوط طاقة التيار المتردد (120/240 فولت) على بعد 30 سم على الأقل من الأسلاك ذات الجهد المنخفض

المبادئ التوجيهية الأسلاك للمرحلات

أخطاء الأسلاك الشائعة

اختبار القائمة المرجعية قبل النشر

قم بتشغيل هذا التسلسل على كل وحدة تحكم في الوصول PCBA قبل مغادرة المقعد.

إجراءات اختبار مقاعد البدلاء

1. قم بتطبيق 12 فولت تيار مستمر وقياس التيار (40-60 مللي أمبير نموذجي في وضع الخمول)
2. قم بتقديم بطاقة صالحة - يجب أن ينقر التتابع ويتغير حالة LED
3. قياس الاستمرارية عبر محطات ترحيل N/O (يجب إغلاقها لوقت الانتظار المبرمج)
4. تقديم بطاقة غير صالحة - يجب عدم تفعيل التتابع
5. قم بتنشيط إدخال REX - يجب فتح الباب بدون بيانات الاعتماد
6. افتح العلبة - يجب أن يتغير مخرج العبث
7. محاكاة إدخال إنذار الحريق - يجب إلغاء تنشيط جميع المرحلات الآمنة من الفشل

معايير النجاح/الفشل

مرجع المواصفات الرئيسية

احتفظ بهذه الكتلة كمرجع للمشتريات والهندسة.

التحكم في الوصول PCBA - الدرجة التجارية

• الإدخال: 9-24 فولت تيار مستمر، 60 مللي أمبير في وضع الاستعداد
• واجهة القارئ: Wiegand 26/34 بت أو OSDP (RS-485)
• سعة المستخدم: 1,000 (قياسي) / 10,000 (موسع)
• سجل الأحداث: 10000 حدث
• المرحلات: قفل (5A) + Aux (2A)
• المداخل: مستشعر الباب، REX، قفل الحريق
• درجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية

• الأمن: AES-128، المراقبة، كشف العبث
