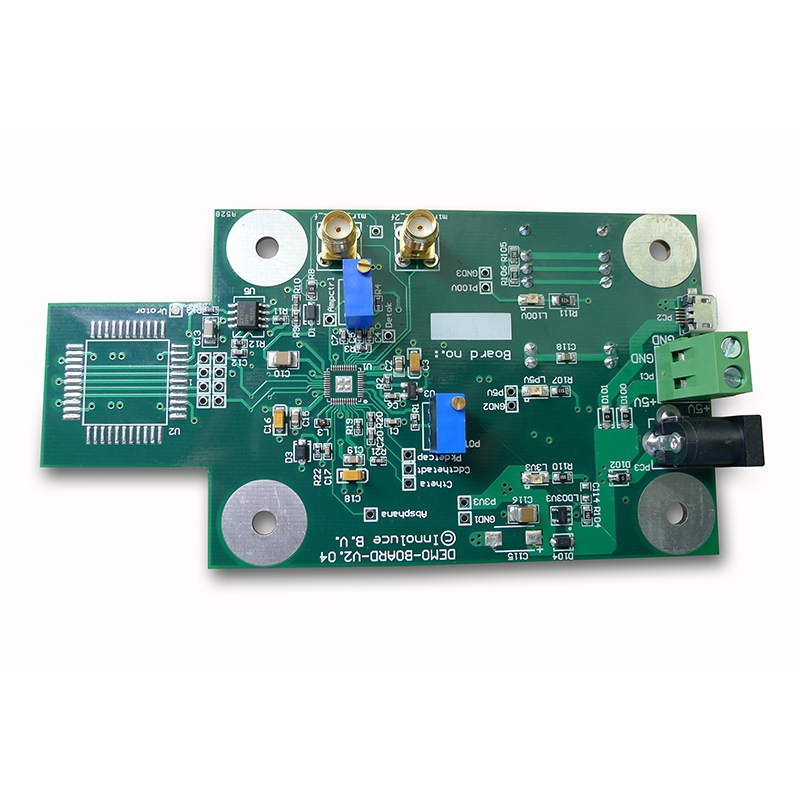

متطلبات الموثوقية الأساسية لمراقبة الطفل PCBA
الموثوقية تبدأ بالمواصفات. لا تخمن ظروف غرفة الرضع.
المعلمات البيئية والتشغيلية
المعلمة المواصفات المطلوبة لماذا يهم درجة حرارة التشغيل 0 درجة مئوية إلى 45 درجة مئوية سخانات الحضانة والنوافذ المفتوحة تحمل الرطوبة 10٪ - 90٪ عدم التكثيف مرطبات وسيلان وقت التشغيل المستمر 72 ساعة كحد أدنى ينسى الآباء الشحن إسقاط البقاء على قيد الحياة 1.5 متر على السجاد وحدات رمي الأطفال الصغار دورة عمل التردد اللاسلكي <1٪ لوحدة الطفل انخفاض EMI بالقرب من سرير الأطفال

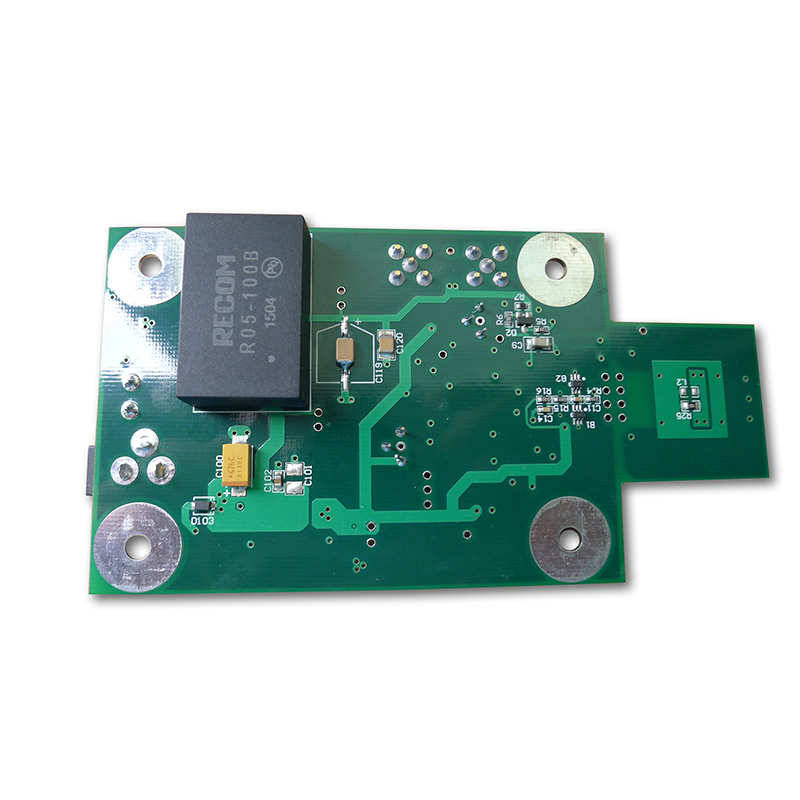

بنية الطاقة للتشغيل على مدار الساعة طوال أيام الأسبوع
ميزة موثوقية مكون السكك الحديدية شاحن البطارية شاحن خطي مع تنظيم حراري يمنع نيران الليثيوم 3.3 فولت رقمي DC-DC (تبديل 2 ميجا هرتز) يحافظ على الضوضاء أعلى من نطاق الصوت 3.0 فولت RF ضوضاء منخفضة للغاية LDO (10 μVrms) لا يوجد نتوءات على 2.4 جيجا هرتز 1.8 فولت LDO مع الحد الحالي حماية MCU من القصير
شديد الأهمية: قم بإضافة مكثف فائق (0.47 فهرنهايت، 5.4 فولت) بعد حماية البطارية IC. يسمح هذا بالتسجيل لمدة 10 ثوانٍ بعد إيقاف تشغيل البطارية المنخفضة.
اختيار المكونات لـ MTBF العالي
متوسط الوقت بين حالات الفشل (MTBF) لجهاز مراقبة الأطفال PCBA يجب أن يتجاوز 50000 ساعة. وفيما يلي الخيارات التي أثبتت جدواها.
شرائح لاسلكية وهوائي
اختر مجموعة الشرائح التي تحتوي على:
- السلطة الفلسطينية المتكاملة(طاقة الخرج ≥ +10 ديسيبل ميلي واط لتلبية معايير سلامة الرضع)
- استمع قبل أن تتحدث(تجنب التداخل مع الهواتف اللاسلكية)
- قفز التردد(40+ قناة)
مجموعة الشرائح، المزايا، العيب، سلسلة NRF52 الشمالية، تيار نوم منخفض (0.5 μA) عرض النطاق الترددي المحدود للفيديو، Silicon Labs EFR32، ADC ممتاز للصوت، حزمة أكبر (QFN48) Texas Instruments CC تصنيف 26xx-40 درجة مئوية إلى +85 درجة مئوية يتطلب بالونًا خارجيًا
اختيار الهوائي: استخدم هوائي F مقلوب متعرج (MIFA) على حافة PCBA. احتفظ بمسافة 10 ملم بعيدًا عن الأجسام المعدنية (مغناطيس السماعات، وحزم البطاريات).
إدخال الصوت ومعالجته
مواصفات المكونات: ملاحظة الموثوقية: الميكروفون MEMS، حساسية -38 ديسيبل فولت، غطاء سيليكون لمقاومة سيلان اللعاب، المضخم المضخم: 40 ديسيبل، ضوضاء < 5 nV/√ هرتز، مقترن بالتيار المتردد مع 0.1 هرتز HPF (إزالة الدمدمة) عتبة VOX قابلة للتعديل من -40 إلى -10 ديسيبل التباطؤ الرقمي (3 ديسيبل) يمنع الثرثرة مكبر الصوت ampClass-D، 1.5 واط إلى خرزة فريت 8Ω على أسلاك الإخراج (تقليل EMI)
استشعار درجة الحرارة (ميزة السلامة الحرجة)
ضع الثرمستور (NTC، 10 كيلو أوم عند 25 درجة مئوية) على وحدة الطفل PCBA بالقرب من IC الشحن. يجب أن تكون البرامج الثابتة:
- سجل درجة الحرارة كل 30 ثانية
- قم بإيقاف الشحن عند درجة حرارة 50 درجة مئوية
- إرسال تنبيه لاسلكي إلى وحدة الوالدين عند درجة حرارة 45 درجة مئوية

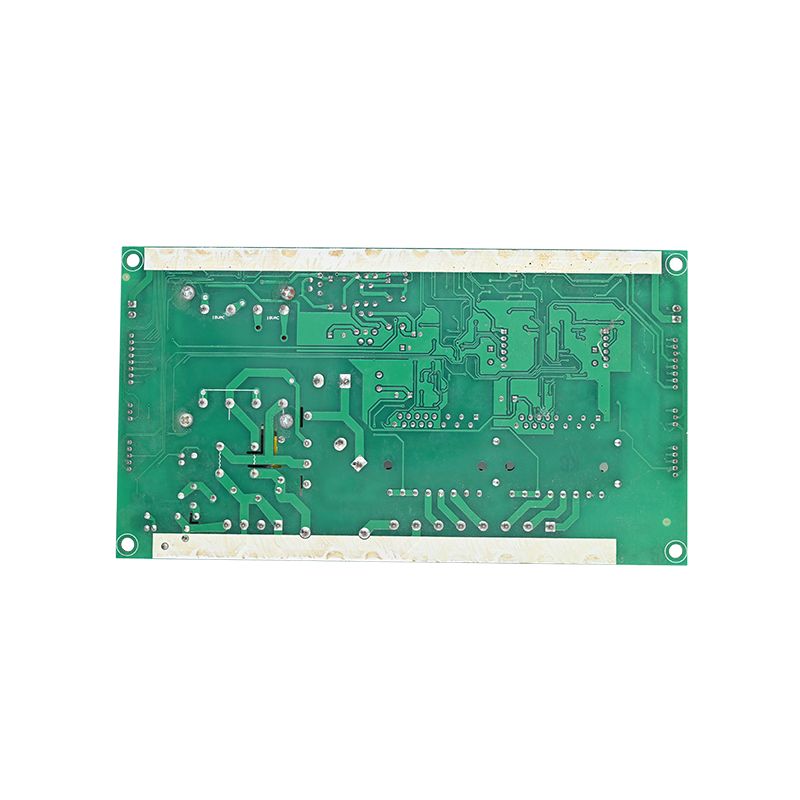

تخطيط ثنائي الفينيل متعدد الكلور لانخفاض تسرب الترددات اللاسلكية وجودة الصوت
جهاز مراقبة الطفل الصاخب PCBA يسبب الكهرباء الساكنة والتسرب. اتبع هذه القواعد.
طبقة المكدس والتأريض
وظيفة الطبقةالقيدالأعلىRF (تغذية الهوائي، مجموعة الشرائح)دليل موجي متحد المستوى مع الأرضالداخلية 1أرضيةمستمرةلا توجد انقسامات تحت قسم التردد اللاسلكيالداخلية 2الطاقة (3.3 فولت ، 1.8 فولت)جزيرة أسفل كل LDOBالصوت والأزرار ومصابيح LEDحافظ على الآثار الرقمية بعيدًا عن مدخل الميكروفون
قاعدة: ضع مكثف 0.1 ميكروفاراد عند كل طرف طاقة. استخدم حجم 0402 لمحاثة منخفضة.
عزل الصوت الأرضي
يجب أن يلتقي الأرضي الرقمي والأرضي التناظري في نقطة واحدة أسفل برنامج الترميز. استخدم حبات الفريت (600Ω عند 100 ميجاهرتز) بين المستويات الأرضية ولكن فقط بعد التحقق من عدم وجود حلقات أرضية.
تحقق مع الذبذبات: افحص إخراج الميكروفون أثناء إرسال التردد اللاسلكي. يجب أن تظل الضوضاء أقل من 2 مللي فولت من الذروة إلى الذروة.
قائمة التحقق من الصحة والشهادة
قبل الإنتاج، قم باختبار كل جهاز مراقبة أطفال PCBA وفقًا لهذه المعايير الستة.
طريقة الاختبار: معايير النجاح/الفشل تسرب الصوت على بعد 30 مترًا مع 3 جدران <3 تسرب في الدقيقة يدوم> 100 مللي ثانية وقت تشغيل البطارية VOX المستمر عند 65 ديسيبل SPL> 70 ساعة لبطارية 2000 مللي أمبير في الساعة أمان الشحن أطراف البطارية القصيرة يدخل PCBA في وضع الفواق، لا يوجد مكون يزيد عن 70 درجة تعايش CRF يعمل بجانب موجه WiFi (2.4) جيجاهرتز) لا يوجد إزالة حساسية دائمة، مقاومة لسيل اللعاب، رذاذ الملح على منفذ الميكروفون، يعود الصوت إلى طبيعته بعد التجفيف، التفريغ الزائد، جهد البطارية 2.8 فولت، يقوم MCU بإيقاف تشغيل التردد اللاسلكي، ويحافظ على RTC
الأسئلة الشائعة - أسئلة شائعة حول جهاز مراقبة الأطفال الموثوق به PCBA
Q1: ما هو الفشل الخفي الأكثر شيوعًا في تصميمات PCBA لمراقبة الأطفال؟
ج:ضوضاء ميكروفونية صادرة عن المكثفات الخزفية الموضوعة بالقرب من مسار إدخال الصوت. عندما تهتز وحدة الطفل (من محرك السرير أو اللعبة المسقطة)، تولد أغطية العزل الكهربائي من الفئة 2 (X7R، X5R) جهدًا كهرضغطيًا يصل إلى 5 مللي فولت. يقترن هذا بمضخم صوت الميكروفون وينتج نقرات مسموعة أو هدير. الحل ذو شقين: 1) استخدم مكثفات C0G (NP0) لجميع عمليات اقتران الصوت وفصله في مرحلة الكسب الأولى. 2) إذا كان X7R أمرًا لا مفر منه، فقم بتدوير المكثف فعليًا بمقدار 90 درجة على PCBA بحيث يتماشى الضغط الميكانيكي مع اتجاه القطب. قم بالتحقق دائمًا باستخدام جدول الاهتزاز عند 20 هرتز، 1 جرام.
Q2: كيف يؤثر اختيار كيمياء البطارية على طول عمر جهاز مراقبة الطفل PCBA؟
ج:تنتج ثلاث كيمياء أنماط فشل مختلفة جدًا:
- ليثيوم أيون (18650): أعلى كثافة للطاقة ولكنها تتطلب شحن CC/CV دقيقًا. يؤدي فقدان مستشعر معامل درجة الحرارة السلبية (NTC) إلى الهروب الحراري. استخدم فقط مع حزم البطاريات المعتمدة التي تحتوي على IC للحماية.
- LiFePO4: أكثر أمانًا (لا يوجد تسرب حراري أقل من 150 درجة مئوية) وعمر دورة أطول (2000 دورة). ومع ذلك، فإن الجهد المنخفض (الاسمي 3.2 فولت) يتطلب محول تعزيز لمنطق 3.3 فولت، مما يزيد التكلفة والضوضاء المموجة.
- نيمه(تصاميم منخفضة التكلفة): متسامحة جداً ولكنها تعاني من تأثير الذاكرة. يجب أن يتضمن PCBA دائرة تفريغ كل 30 دورة لإعادة معايرة مقياس الوقود. وبدون ذلك، ينخفض وقت التشغيل بنسبة 50% بعد 6 أشهر.
للحصول على جهاز مراقبة أطفال موثوق به PCBA، اختر LiFePO4 للسلامة أو Li-ion عالي الجودة مع حماية مزدوجة من الجهد الزائد (IC + PTC).
Q3: هل يمكنني استخدام نفس تصميم PCBA لكل من أجهزة مراقبة الأطفال الصوتية والفيديو فقط؟
ج:لا، ومحاولة ذلك تؤدي إلى ثلاث مشاكل موثوقية محددة:
- عرض النطاق الترددي للذاكرة- الصوت فقط يحتاج إلى 64 كيلو بايت من ذاكرة الوصول العشوائي. يتطلب الفيديو حجمًا لا يقل عن 2 ميجابايت للإطارات المضغوطة. يضيف PCBA المشترك مع ذاكرة الوصول العشوائي الخارجية آثارًا طويلة تفشل في اختبار ESD.
- دورة عمل الترددات اللاسلكية-- ينقل الصوت 10% من الوقت. يتم نقل الفيديو بنسبة 80% من الوقت. نفس 2.4 جيجا هرتز PA ترتفع درجة حرارتها في وضع الفيديو، مما يؤدي إلى انخفاض الكسب بمقدار 6 ديسيبل بعد 20 دقيقة. أنت بحاجة إلى مجموعة حرارية عبر PA لتصميمات الفيديو.
- تسليم الطاقة-- جهاز مراقبة الأطفال الصوتي PCBA يبلغ ذروته عند 200 مللي أمبير. يصل الفيديو إلى 600 مللي أمبير. يتسبب تخطيط PCB الشائع مع آثار طاقة رفيعة (0.25 مم) في انخفاض الجهد الكهربي الذي يؤدي إلى إعادة ضبط وحدة الكاميرا. تتطلب تصميمات الفيديو آثارًا مقاس 0.6 مم أو محول باك منفصل بقدرة 1 أمبير.
بناء اثنين من PCBAs منفصلة. يستخدم الصوت فقط لوحة مكونة من طبقتين. يتطلب الفيديو 4 طبقات مع مقاومة يمكن التحكم فيها.
اختبار الإنتاج من أجل عدم وجود مخاطر على الرضع
يجب أن تمر كل أجهزة مراقبة الأطفال المجمعة PCBA بما يلي:
محطة الاختبارالمدةمعايير الرفضاسترجاع الصوت10 ثواني THD> 1% عند 1 كيلو هرتزمحاكي البطارية30 ثانيةتيار الشحن> 50 مللي أمبير أقل من 3.0حساسية VRF5 ثوانيمعدل خطأ الحزمة> 1% عند -95 ديسيبل ميللي أمبيردرجة الحرارة الزائدة60 ثانيةأي نقطة> 60 درجة مئوية بعد الشحن الكامل
قائمة المراجعة النهائية للتصميم
العنصرالتأكيدالتخطيطي، جميع المدخلات لديها حماية ESD (اتصال 8 كيلو فولت) BOMتصنيف جهد المكثف ≥ 2 × المتوقع (على سبيل المثال، 10 فولت لسكة 5 فولت) ميكانيكية لا توجد مكونات طويلة (الارتفاع> 4 مم) بالقرب من مناطق القبضة البرامج الثابتة يقوم مؤقت المراقبة بإعادة ضبط MCU إذا توقف VOX لمدة> 5 دقائقالامتثال لجزء 15 من لجنة الاتصالات الفيدرالية (FCC) و EN 62368-1 (سلامة الصوت)
إن تصميم جهاز مراقبة الأطفال الموثوق به PCBA يعني إعطاء الأولوية لسلامة الأطفال الرضع على حساب خفض التكلفة. تعمل اللوحة جيدة البناء بهدوء أثناء التسنين ونوبات الغضب. اختبر مع ظروف الحضانة الحقيقية - آلات الضوضاء البيضاء، والأضواء الخافتة، وأفران الميكروويف. هذه هي الطريقة الوحيدة لكسب ثقة الوالدين.
