مستشعر الحركة PCBA

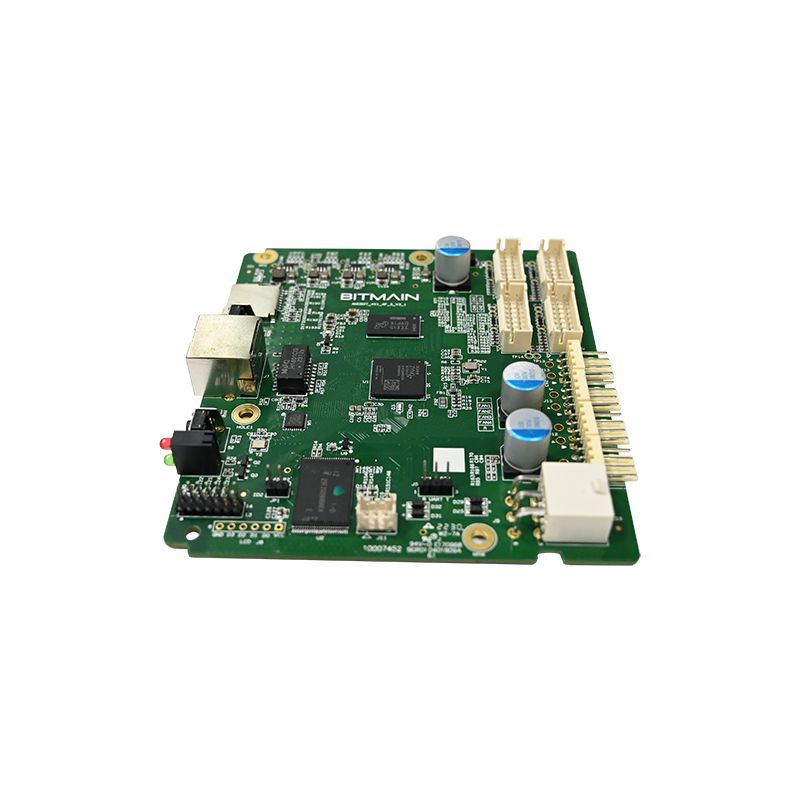

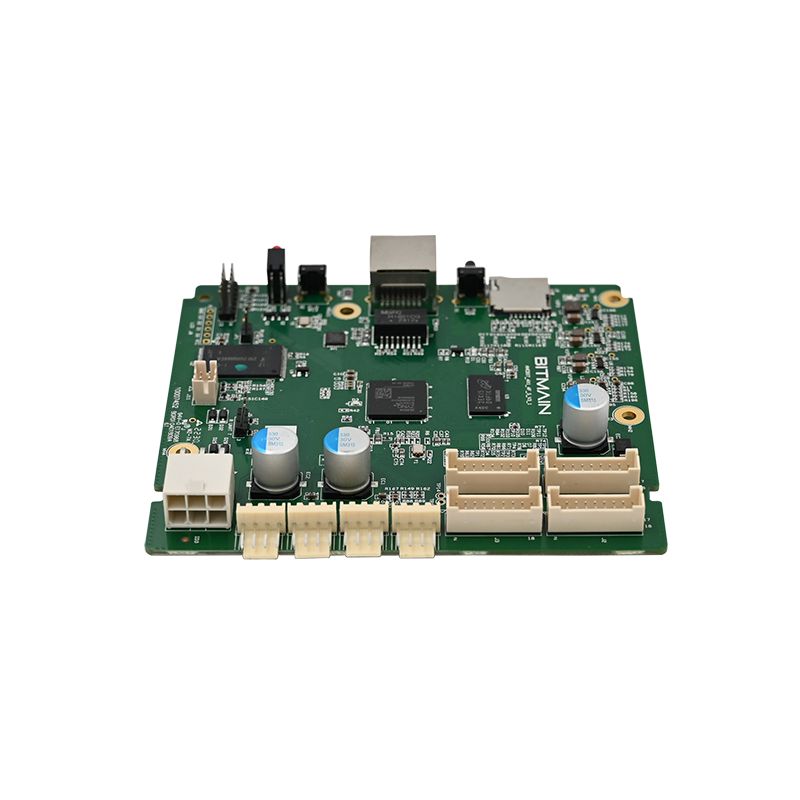

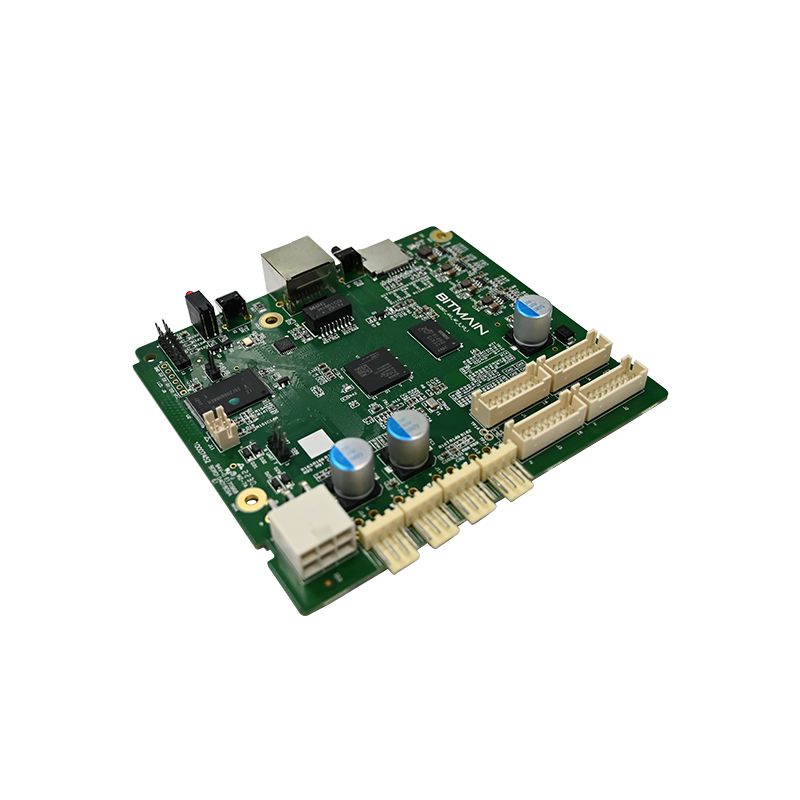

ما هو مستشعر الحركة PCBA؟

مستشعر الحركة PCBA عبارة عن مجموعة لوحات دوائر مطبوعة مصممة خصيصًا لاكتشاف الحركة باستخدام محولات الطاقة بالأشعة تحت الحمراء أو الميكروويف أو الموجات فوق الصوتية. على عكس PCBA للأغراض العامة، تتطلب لوحات مستشعرات الحركة استهلاكًا منخفضًا للطاقة، واستجابة سريعة للاستيقاظ من النوم، وتصفية الضوضاء لتجنب المشغلات الكاذبة.

يقوم المهندسون باختيار مستشعر الحركة PCBA استنادًا إلى ثلاث معلمات: نطاق الكشف ونوع إشارة الخرج وتيار التشغيل. يؤدي الاختيار الخاطئ إلى ظهور إنذارات كاذبة متكررة أو اكتشافات ضائعة.

المكونات الأساسية لجهاز استشعار الحركة PCBA

يحتوي كل مستشعر حركة PCBA على هذه الكتل الوظيفية الخمس:

· عنصر الاستشعار - PIR (كهروضوئي)، أو دوبلر الميكروويف، أو محول الطاقة بالموجات فوق الصوتية

· الواجهة الأمامية التناظرية - مضخم تشغيلي مزود بمرشح تمرير النطاق

· المقارنة - كاشف العتبة مع التباطؤ

· منطق التوقيت - وقت الانتظار القابل للتعديل وفترة التأمين

· مرحلة الإخراج - مرحل أو ترانزستور أو إشارة على المستوى المنطقي

التطبيقات النموذجية

المعلمات التقنية التفصيلية لمستشعر الحركة PCBA

تمثل المواصفات التالية مستشعر الحركة النموذجي عالي الأداء PCBA المستخدم في منتجات الأمان التجارية والسكنية.

الخصائص الكهربائية

أداء الكشف

المواصفات الفيزيائية والبيئية

· أبعاد اللوحة - 32 مم × 28 مم (قياسي) أو مخصص

· ثقوب التركيب - قطر 2 3 مم، 25 مم من المركز إلى المركز

· درجة حرارة التشغيل - -20 درجة مئوية إلى +70 درجة مئوية

· درجة حرارة التخزين - -40 درجة مئوية إلى +85 درجة مئوية

· تحمل الرطوبة - 95% رطوبة نسبية بدون تكاثف

· طلاء مطابق - اختياري (للاستخدام الخارجي أو الرطب)

إعدادات قابلة للتعديل (مفتاح DIP أو وصلة العبور)

تتضمن معظم تصميمات PCBA لمستشعر الحركة معلمات قابلة للتكوين من قبل المستخدم:

كيف يقارن مستشعر الحركة PCBA هذا بالتصميمات المنافسة

لا تعمل جميع لوحات PCBA الخاصة بمستشعرات الحركة بشكل متساوٍ في ظروف العالم الحقيقي. ويبين الجدول أدناه الاختلافات الهامة.

الأسئلة الشائعة حول مستشعر الحركة PCBA – الإجابات الهندسية

يتم طرح هذه الأسئلة الثلاثة أسبوعيًا من قبل مهندسي الأجهزة والمتكاملين ومتخصصي المشتريات الذين يقومون بتقييم حلول PCBA لمستشعر الحركة.

السؤال 1: ما هو الفرق بين تصميمات PIR، والميكروويف، ومستشعر الحركة ثنائي التقنية PCBA - وأيهما يجب أن أختار؟

الإجابة: يكتشف مستشعر الحركة PIR (الأشعة تحت الحمراء السلبية) PCBA التغيرات في الأشعة تحت الحمراء الصادرة عن الأجسام المتحركة. يستهلك طاقة منخفضة جدًا (15-30 درجة مئوية في وضع الاستعداد) ولكنه حساس لتدرجات درجات الحرارة ويمكن أن يعمل بشكل خاطئ من فتحات التدفئة والتهوية وتكييف الهواء (HVAC) أو ضوء الشمس. يصدر مستشعر حركة الميكروويف PCBA RF طاقة منخفضة (عادة 5.8 جيجا هرتز أو 10.525 جيجا هرتز) ويقيس تحول دوبلر. يكتشف من خلال العبوات البلاستيكية ويتجاهل درجة الحرارة، ولكنه يستهلك تيارًا أعلى (15-25 مللي أمبير) ويمكن أن يخترق الجدران، مما يتسبب في اكتشاف خاطئ من الغرف المجاورة. يحتوي مستشعر الحركة ثنائي التقنية PCBA على مستشعرات PIR وميكروويف، ويتم تشغيله فقط عندما يكتشف كلاهما الحركة. يؤدي هذا إلى إزالة جميع الإنذارات الكاذبة تقريبًا ولكنه يزيد التكلفة والتيار الاحتياطي (2-5 مللي أمبير). دليل الاختيار: بالنسبة للأضواء الخارجية التي تعمل بالبطارية، اختر PIR فقط. للكشف عن الإشغال الداخلي حيث تكون المحفزات الكاذبة غير مقبولة، اختر التقنية المزدوجة. بالنسبة للأبواب الأوتوماتيكية حيث تكون السرعة أكثر أهمية من استخدام الطاقة، اختر الميكروويف فقط. تستخدم معظم تصميمات PCBA لمستشعرات الحركة الأمنية التجارية PIR مع تصفية الإشارات المتقدمة كأفضل توازن بين التكلفة والطاقة والموثوقية.

السؤال 2: كيف يمكنني ضبط نطاق الكشف وإيقاف الوقت على مستشعر الحركة PCBA هذا، وهل يمكن تغيير هذه الإعدادات دون إزالة اللوحة من العلبة الخاصة بها؟

الإجابة: يوفر مستشعر الحركة PCBA هذا ثلاث طرق للتعديل. أولاً، مقاييس الجهد الموجودة على متن الطائرة: واحد يحمل علامة "SENS" (الحساسية) يضبط نطاق الكشف من 3 أمتار (عكس اتجاه عقارب الساعة بالكامل) إلى 12 مترًا (باتجاه عقارب الساعة بالكامل). تقوم الثانية المسماة "TIME" بضبط وقت الانتظار من 5 ثوانٍ إلى 10 دقائق. ثانيًا، مفاتيح DIP: تتضمن معظم اللوحات مفتاحًا بأربعة مواضع للإعدادات الخشنة لوقت الانتظار وعتبة الضوء وقطبية الإخراج. ثالثًا، بالنسبة للتعديل عن بعد، تتضمن بعض تصميمات PCBA لمستشعر الحركة مدخلاً رقميًا يقبل مقاييس الجهد الخارجية أو إشارات التحكم 0-10 فولت. لإجراء التعديلات دون فتح العلبة، حدد مستشعر الحركة PCBA مع جهاز استقبال للتحكم عن بعد (38 كيلو هرتز IR أو 433 ميجا هرتز RF) - وهذا يضيف حوالي 1.50 دولارًا أمريكيًا إلى تكلفة قائمة مكونات الصنف (BOM). بدون التعديل عن بعد، يجب عليك فتح العلبة واستخدام مفك براغي صغير لتدوير مقاييس فرق الجهد. اضبط الحساسية دائمًا بعد التثبيت في موقعه النهائي، لأن الجدران المحيطة ومواد الأرضية تؤثر على نطاق الكشف. ابدأ بالحساسية بنسبة 50% وقم بالزيادة فقط في حالة وجود فجوات في التغطية.

السؤال 3: ما هو معدل الزناد الكاذب النموذجي لمستشعر الحركة PCBA هذا، وكيف يقلل تعويض درجة الحرارة من الإنذارات الكاذبة؟

الإجابة: في تطبيق تم تثبيته بشكل صحيح (لا يوجد ضوء شمس مباشر على العدسة، ولا توجد فتحات حرارية على بعد مترين، ولا توجد نوافذ زجاجية كبيرة تعكس حركة المرور المتحركة)، يحقق مستشعر الحركة PCBA هذا معدل إطلاق خاطئ أقل من حدث واحد لكل 200 عملية اكتشاف. بدون تعويض درجة الحرارة، يمكن لمستشعر الحركة PIR PCBA أن يصدر خطأً عندما تقترب درجة الحرارة المحيطة من درجة حرارة جلد الإنسان (حوالي 37 درجة مئوية أو 98 درجة فهرنهايت). عند درجة حرارة الغرفة 30 درجة مئوية، تنخفض نسبة الإشارة إلى الضوضاء بنسبة 60% مقارنة بـ 20 درجة مئوية. يشتمل مستشعر الحركة PCBA هذا على ثيرمستور مدمج متصل بدائرة تعويض تزيد من الكسب بنسبة 2.5% لكل ارتفاع بمقدار درجة مئوية واحدة فوق 25 درجة مئوية. عند 35 درجة مئوية، يكون الكسب أعلى بنسبة 25% منه عند 25 درجة مئوية، مما يستعيد حساسية الكشف. كما يقلل التعويض أيضًا من الكسب عند درجات الحرارة المنخفضة (أقل من 10 درجات مئوية) لمنع المحفزات الكاذبة من المسودات الباردة. تُظهر البيانات الميدانية من تركيبات PCBA لمستشعرات الحركة في مناخات الشرق الأوسط (درجات الحرارة الخارجية التي تصل إلى 45 درجة مئوية) انخفاضًا بنسبة 78% في الإنذارات المزعجة عند تمكين تعويض درجة الحرارة مقابل تعطيلها. قم دائمًا بتمكين التعويض عن المساحات الخارجية أو الداخلية غير المشروطة.

أفضل ممارسات التثبيت لجهاز استشعار الحركة PCBA

حتى أفضل مستشعر للحركة PCBA يعمل بشكل سيئ إذا تم تثبيته بشكل غير صحيح. اتبع هذه الإرشادات.

ارتفاع التركيب والموقف

· الارتفاع الموصى به - 1.8 إلى 2.2 متر (مستوى الكتف إلى الرأس)

· أقل من 1.5 متر - يفتقد حركة الجذع، ويكتشف الحيوانات الأليفة فقط

· أعلى من 2.5 متر - انخفاض التغطية الأرضية، مما يؤدي إلى إنشاء مناطق ميتة أسفلها مباشرة

تجنب مصادر الزناد الكاذبة هذه

إرشادات الأسلاك

· استخدم الزوج الملتوي لإشارة الخرج التي تعمل لفترة أطول من 10 أمتار

· احتفظ بأسلاك طاقة التيار المتردد على بعد 30 سم على الأقل من مستشعر الحركة PCBA

· أضف مكثف 100nF عبر مدخلات الطاقة في حالة تبديل الأحمال الصاخبة (المرحلات والموصلات)

اختبار مستشعر الحركة PCBA الخاص بك قبل التثبيت

يكشف اختبار البدلاء عن 90% من أخطاء الإعداد. اتبع هذا التسلسل.

إجراءات اختبار مقاعد البدلاء

1. استخدم الطاقة وانتظر 60 ثانية للإحماء

2. تأكد من أن مؤشر LED يومض مرة واحدة تقريبًا كل 10 ثوانٍ (يشير إلى وضع الاستعداد)

3. المشي عبر مجال الرؤية لمسافة 3 أمتار

4. تحقق من تشغيل مؤشر LED وحالة تغييرات الإخراج

5. حدد الوقت حتى ينطفئ مؤشر LED (يجب أن يتطابق مع إعداد وقت الانتظار)

6. كرر ذلك مع الزحف البطيء (0.2 م/ث) والجري السريع (2 م/ث)

الفشل والأسباب

ملخص - مرجع المواصفات الرئيسية

للحصول على مرجع سريع، احتفظ بمجموعة المواصفات هذه متاحة أثناء التصميم والشراء.

مستشعر الحركة PCBA – التكوين الافتراضي

· الجهد: 5-24 فولت تيار مستمر

· التيار الاحتياطي: 20 ميكرو أمبير نموذجي

· نطاق الكشف: 8-12 متر

· زاوية الكشف: 120 درجة

· وقت الانتظار: قابل للتعديل من 5 ثوانٍ إلى 10 دقائق

· الإخراج: مرحل (10 أمبير) أو ترانزستور (100 مللي أمبير)

· درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

· الشهادات: متوافقة مع معايير ISO9001 وRoHS
