تحليل الأخطاء واستكشاف الأخطاء وإصلاحها في معالجة ثنائي الفينيل متعدد الكلور

في عملية PCBA (مجموعة لوحة الدوائر المطبوعة) المعالجة وتحليل الأخطاء واستكشاف الأخطاء وإصلاحها هي روابط رئيسية لضمان جودة المنتج وكفاءة الإنتاج. من خلال تحديد الأعطال وحلها بشكل منهجي ، يمكن تحسين موثوقية المنتج ويمكن تخفيض تكاليف الإنتاج. ستستكشف هذه المقالة أنواع الأعطال المشتركة وطرق التحليل واستراتيجيات استكشاف الأخطاء وإصلاحها في معالجة PCBA لمساعدة الشركات على تحسين جودة الإنتاج وكفاءتها.

أنواع الصدع المشتركة

1. لحام العيوب

تعد عيوب اللحام أكثر المشاكل شيوعًا في معالجة ثنائي الفينيل متعدد الكلور ، بما في ذلك اللحام البارد ، وحام البرد ، وجسور اللحام ومفاصل اللحام المفقودة. يتجلى اللحام البارد على أنه اتصال ضعيف لمفاصل اللحام ، مما يؤدي إلى انتقال الإشارة الكهربائية غير المستقرة ؛ تشير جسور اللحام إلى لحام يتدفق إلى المناطق التي لا ينبغي توصيلها ، وتشكيل دائرة قصيرة ؛ تشير مفاصل اللحام المفقودة إلى مفاصل اللحام التي لم يتم تشكيلها بالكامل ، مما يؤدي إلى مشاكل في الدائرة المفتوحة.

2. الدائرة المفتوحة للوحة الدوائر

تشير مشاكل الدوائر المفتوحة إلى حقيقة أن بعض الخطوط أو مفاصل اللحام على لوحة الدائرة لا تشكل اتصالًا كهربائيًا موثوقًا به. تشمل الأسباب الشائعة سوء اللحام ، ركائز ثنائي الفينيل متعدد الكلور التالفة وأخطاء التصميم.

3. مشاكل الدائرة القصيرة

تشير مشكلات الدائرة القصيرة إلى التلامس العرضي لجزرين أو أكثر على لوحة الدوائر التي يجب عدم توصيلها ، مما يؤدي إلى تدفق تيار غير طبيعي ، مما قد يلحق الضرر بلوحة الدائرة أو المكونات. وتشمل الأسباب الشائعة فيضان اللحام ، أو تقصير الأسلاك النحاسية ، أو الاتصال العرضي الناجم عن الملوثات.

طريقة تحليل الفشل

1. التفتيش البصري

يمكن أن يؤدي استخدام مجهر أو كاميرا عالية التعداد للتفتيش البصري إلى اكتشاف عيوب مفصل اللحام والدوائر المفتوحة والدوائر القصيرة. يمكن للتفتيش البصري التفصيلي للوحة الدوائر تحديد العيوب الواضحة بسرعة.

تحقق من مفاصل اللحام: راقب شكل وحالة اتصال مفاصل اللحام لتأكيد ما إذا كان هناك مفصل لحام كاذب أو مفصل لحام بارد.

تحقق من الدائرة: تحقق مما إذا كانت الدائرة الموجودة على لوحة الدائرة سليمة وما إذا كانت هناك دائرة مفتوحة أو دائرة قصيرة.

استراتيجية التنفيذ: إجراء عمليات التفتيش المرئية بانتظام ، ابحث عن المشكلات وتسجيلها ، واتخاذ تدابير الإصلاح في الوقت المناسب.

2. الاختبار الكهربائي

يتضمن الاختبار الكهربائي اختبارًا وظيفيًا ، واختبار الاستمرارية ، واختبار العزل ، والذي يمكنه اكتشاف حالة العمل الفعلية والاتصال الكهربائي للوحة الدوائر.

اختبار وظيفي: إجراء اختبار وظيفي بعد التجميع لتأكيد ما إذا كانت لوحة الدائرة تعمل بشكل صحيح وفقًا لمتطلبات التصميم.

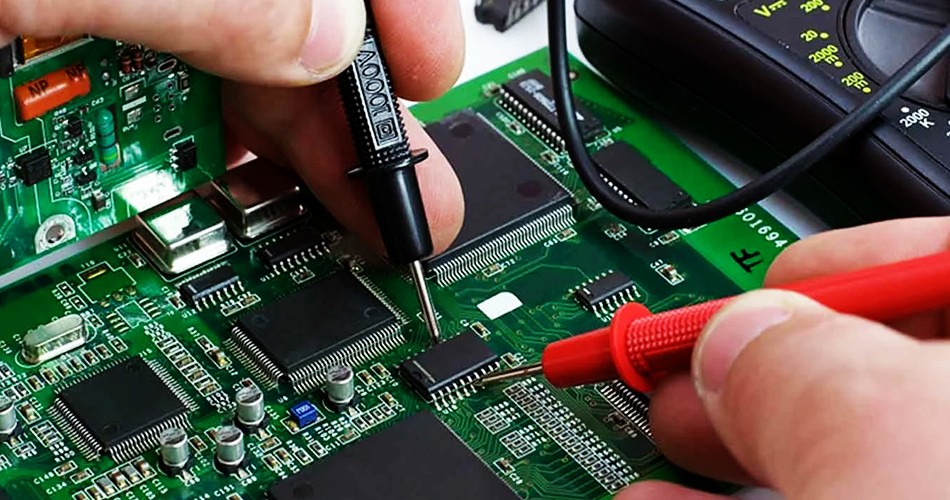

اختبار الاستمرارية: استخدم مقياسًا متعدد المقياس لاختبار نقاط الاتصال المختلفة في لوحة الدائرة للتحقق مما إذا كانت هناك مشكلة في الدائرة المفتوحة.

اختبار العزل: اختبر أداء العزل للوحة الدوائر للتأكد من عدم وجود دائرة قصيرة عرضية في أجزاء مختلفة من لوحة الدائرة.

استراتيجية التنفيذ: إجراء اختبار كهربائي منهجي أثناء الإنتاج وبعده للكشف عن المشكلات وحلها في الوقت المناسب.

3. فحص الأشعة السينية

يعد فحص الأشعة السينية طريقة فعالة للكشف عن العيوب الخفية ، خاصةً للكشف عن مشاكل مفصل اللحام التي ليس من السهل مراقبة مباشرة ، مثل BGA (صفيف شبكة الكرة).

تحقق من مفاصل اللحام: تحقق من جودة اللحام لمفاصل لحام BGA من خلال فحص الأشعة السينية لتأكيد ما إذا كانت هناك مفاصل لحام بارد أو جسور لحام.

اكتشف الهيكل الداخلي: تحقق من الهيكل الداخلي للـ PCB لتحديد الدوائر القصيرة المحتملة أو الدوائر المفتوحة.

استراتيجية التنفيذ: تكوين معدات فحص الأشعة السينية لإجراء عمليات التفتيش الداخلية المنتظمة والفورية لضمان جودة لحام.

استراتيجية استكشاف الأخطاء وإصلاحها

1. إعادة التذابة

بالنسبة لعلامات اللحام مثل مفاصل اللحام البارد ومفاصل اللحام الباردة ومفاصل اللحام المفقودة ، عادة ما يكون إعادة التذكير مطلوبًا للإصلاح. تأكد من صحة عملية اللحام وضبط معلمات اللحام للحصول على نتائج لحام جيدة.

قم بتنظيف السطح: قم بتنظيف سطح اللحام قبل إعادة التذكير لإزالة الأكاسيد والملوثات.

اضبط معلمات اللحام: اضبط درجة الحرارة والوقت واللحام وفقًا لمتطلبات اللحام لضمان جودة لحام.

إستراتيجية التنفيذ: بالنسبة للعيوب لحام ، إعادة الاضطراب والتحقق من مفاصل اللحام لضمان أن جودة اللحام تلبي المعايير.

2. استبدل الأجزاء التالفة

بالنسبة للمشاكل التي تسببها تلف المكون ، مثل الدوائر المفتوحة والدوائر القصيرة ، من الضروري عادةً استبدال الأجزاء التالفة. تأكد من أن قطع الغيار التي تم استبدالها تلبي متطلبات التصميم وأداء اللحام.

تحديد الأجزاء التالفة: تحديد الأجزاء التالفة من خلال الاختبار الكهربائي والتفتيش البصري.

استبدال: استبدال الأجزاء التالفة ، وأعد التراجع وأجر اختبار وظيفي.

استراتيجية التنفيذ: استبدل الأجزاء التالفة والتأكد من أن جودة الأجزاء الجديدة تلبي المتطلبات.

3. إصلاح الركيزة ثنائي الفينيل متعدد الكلور

بالنسبة لمشاكل تلف الركيزة ثنائي الفينيل متعدد الكلور ، مثل الشقوق أو تقشير الطبقة البينية ، يمكن استخدام تقنيات إصلاح ثنائي الفينيل متعدد الكلور مثل إصلاح الدوائر وتعزيز الركيزة.

دارات إصلاح: استخدم الغراء الموصل أو الأسلاك الموصلة لإصلاح الدوائر التالفة.

تعزيز الركائز: تعزيز الركيزة لتقليل خطر الأضرار المادية.

استراتيجية التنفيذ: إصلاح ركائز ثنائي الفينيل متعدد الكلور والتأكد من أن الركائز التي تم إصلاحها تفي بمتطلبات الاستخدام.

ملخص

فيمعالجة PCBA، تحليل الأخطاء واستكشاف الأخطاء وإصلاحها هي روابط رئيسية لضمان جودة المنتج. من خلال تحديد أنواع الأعطال الشائعة ، وطرق تحليل الأعطال المنهجية واستراتيجيات استكشاف الأخطاء وإصلاحها الفعالة ، يمكن تحسين معدل العائد للمنتجات ويمكن تخفيض تكاليف الإنتاج. يمكن أن يساعد الفحص البصري المنتظم والاختبارات الكهربائية وفحص الأشعة السينية في تحسين جودة الإنتاج والقدرة التنافسية للشركات من خلال اكتشاف المشكلات في الوقت المناسب وحلها.
