تقنية الكشف المتقدمة في معالجة ثنائي الفينيل متعدد الكلور

في معالجة PCBA (مجموعة لوحة الدوائر المطبوعة) ، تقنية الكشف أمر بالغ الأهمية لضمان جودة المنتج وأداءه. مع التقدم المستمر للتكنولوجيا ، يتم تطبيق المزيد والمزيد من تقنيات الكشف المتقدمة على عملية معالجة PCBA لتحسين دقة الكشف والكفاءة والموثوقية. ستستكشف هذه المقالة العديد من تقنيات الكشف المتقدمة المشتركة وتطبيقاتها في معالجة PCBA.

1. التفتيش البصري التلقائي (AOI)

1. نظرة عامة على تقنية AOI

التفتيش البصري التلقائي (AOI) هو تقنية تستخدم نظامًا بصريًا للكشف تلقائيًا عن ألواح الدوائر وتستخدم على نطاق واسع في معالجة PCBA.

مبدأ العمل: يقوم نظام AOI بمسح لوحة الدوائر من خلال كاميرا عالية الدقة ، ويلتقط الصورة ويقارنها مع معيار الإعداد المسبق لتحديد العيوب والنقاط السيئة.

محتوى الكشف: يمكن لـ AOI اكتشاف مشاكل مثل جودة مفصل اللحام ، وموقع المكون ، والمكونات المفقودة والدوائر القصيرة.

2. مزايا AOI

تقنية AOI سريعة ودقيقة ولا تتواصل ، والتي يمكن أن تحسن بشكل كبير من كفاءة الكشف.

تحسين كفاءة الإنتاج: يقلل الكشف الآلي من وقت الكشف اليدوي ويحسن كفاءة الإنتاج.

دقة عالية: يمكن أن تحدد الصور عالية الدقة والخوارزميات الذكية بدقة العيوب الصغيرة وتقلل من معدلات الكشف الخاطئ.

الثاني. اكتشاف الأشعة السينية (الأشعة السينية)

1. نظرة عامة على تكنولوجيا الأشعة السينية

الكشف عن الأشعة السينية (الأشعة السينية) هو تقنية اكتشاف تستخدم الأشعة السينية لرؤية من خلال الهيكل الداخلي للوحة الدوائر ، وهو مناسب لمهام الكشف عن PCBA المعقدة.

مبدأ العمل: تخترق الأشعة السينية لوحة الدوائر لتشكيل صورة للهيكل الداخلي ، ويتم اكتشاف العيوب الداخلية مثل اللحام الضعيف والدوائر القصيرة عن طريق تحليل الصورة.

نطاق التطبيق: يعد اكتشاف الأشعة السينية مناسبًا بشكل خاص للكشف عن مكونات Mount السطحية مثل BGA (صفيف شبكة الكرة) و CSP (حزمة مقياس الرقائق).

2. مزايا اكتشاف الأشعة السينية

يمكن أن توفر تكنولوجيا الكشف عن الأشعة السينية عمليات تفتيش داخلية متعمقة ومفصلة وهي مناسبة للكشف عن العيوب الخفية.

الكشف عن العيوب الخفية: يمكنه اكتشاف العيوب الداخلية غير المرئية مثل مفاصل اللحام الباردة وخرز القصدير لضمان الموثوقية الكلية للمنتج.

الاختبار غير المدمر: لا يؤثر الاختبار غير المدمر لألواح الدوائر على سلامة المنتج.

ثالثا. اكتشاف التصوير الحراري بالأشعة تحت الحمراء

1. نظرة عامة على تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء

يستخدم الكشف عن التصوير الحراري بالأشعة تحت الحمراء كاميرات الأشعة تحت الحمراء لالتقاط صورة توزيع درجة الحرارة للوحة الدائرة لاكتشاف مشاكل الفشل الحراري المحتملة.

مبدأ العمل: تلتقط كاميرا الأشعة تحت الحمراء الإشعاع بالأشعة تحت الحمراء على سطح لوحة الدائرة ، وتحولها إلى صورة درجة حرارة ، وتحدد الحالات الشاذة عن طريق تحليل الصورة الحرارية.

نطاق التطبيق: مناسب للكشف عن الحالات الشاذة الحرارية ، ومناطق ارتفاع درجة الحرارة ومشاكل إدارة الطاقة في لوحات الدوائر.

2. مزايا اكتشاف التصوير الحراري بالأشعة تحت الحمراء

يمكن لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء مراقبة التغيرات في درجة حرارة لوحة الدائرة في الوقت الفعلي وتوفر معلومات تشخيص خطأ قيمة.

الكشف في الوقت الفعلي: يمكنه مراقبة درجة حرارة لوحة الدائرة في الوقت الفعلي والكشف عن مشاكل ارتفاع درجة الحرارة المحتملة في الوقت المناسب.

الكشف عن عدم الاتصال: يستخدم اكتشاف عدم الاتصال لتجنب التداخل المادي مع لوحة الدائرة.

رابعا. الاختبار الكهربائي (تكنولوجيا المعلومات والاتصالات)

1. نظرة عامة على تكنولوجيا تكنولوجيا المعلومات والاتصالات

الاختبارات الكهربائية (الاختبار داخل الدائرة ، تكنولوجيا المعلومات والاتصالات) هي تقنية اختبار للكشف عن وظائف واتصال لوحات الدوائر. يتم اختبار لوحة الدائرة من خلال الإشارات الكهربائية.

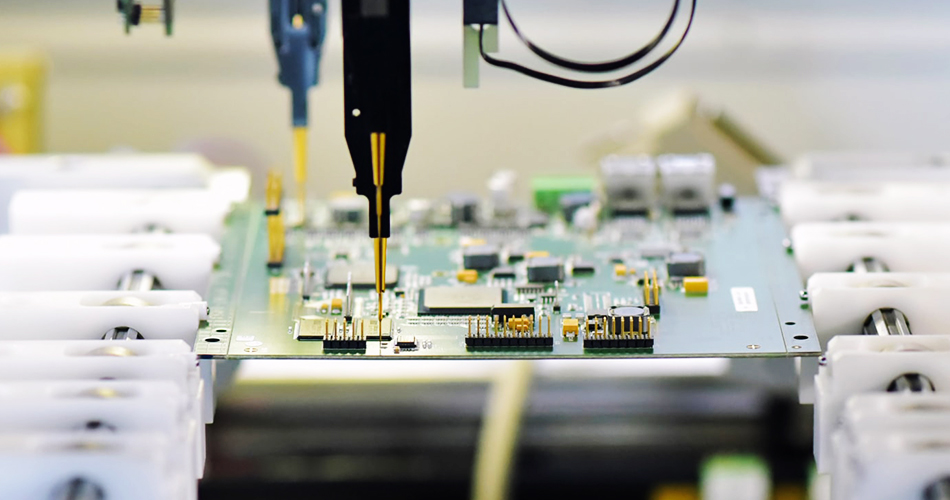

مبدأ العمل: تستخدم تكنولوجيا المعلومات والاتصالات تحقيقات الاختبار للاتصال بنقاط اختبار لوحة الدائرة ، وتطبق الإشارات الكهربائية وتقيس الاستجابة للتحقق من الأداء الكهربائي للدائرة واتصالها.

محتوى الكشف: يمكن اكتشاف دائرة قصيرة ، الدائرة المفتوحة ، عدم تطابق قيمة المكون ولحام لوحة الدائرة.

2. مزايا تكنولوجيا المعلومات والاتصالات

يمكن لتكنولوجيا تكنولوجيا المعلومات والاتصالات إجراء اختبارات شاملة للأداء الكهربائي أثناء عملية الإنتاج لضمان وظائف وموثوقية لوحة الدوائر.

اختبار شامل: اختبار شامل المعلمات الكهربائية المختلفة للوحة الدوائر لضمان وظيفة المنتج.

الكفاءة العالية: تعمل عملية الاختبار الآلية على تحسين كفاءة الاختبار وتقلل من التدخل اليدوي.

خامسا الاختبار الوظيفي

1. نظرة عامة على الاختبار الوظيفي

اختبار وظيفيهو اختبار PCBA في ظل ظروف العمل الفعلية للتأكد من أن وظائفها المختلفة تلبي متطلبات التصميم.

مبدأ العمل: ضع PCBA في بيئة عمل محاكاة وتحقق من وظائفها وأدائها من خلال تنفيذ برنامج الاختبار الوظيفي مسبقًا.

نطاق التطبيق: ينطبق على اختبار حالة العمل الفعلية ووظائف PCBA وتقييم أدائها في التطبيقات الفعلية.

2. مزايا الاختبار الوظيفي

يمكن للاختبار الوظيفي محاكاة ظروف عمل حقيقية وتوفير نتائج الاختبار الأقرب إلى بيئة الاستخدام الفعلي.

اختبار البيئة الحقيقي: اختبار في ظروف عمل حقيقية لضمان أداء PCBA في الاستخدام الفعلي.

اكتشاف المشكلة: يمكن أن يكتشف المشكلات الوظيفية وضمان موثوقية المنتج واستقراره.

خاتمة

فيمعالجة PCBAيعد استخدام تقنية الكشف المتقدمة وسيلة مهمة لضمان جودة المنتج وأداءه. من خلال إدخال تقنيات مثل الفحص البصري التلقائي (AOI) ، وفحص الأشعة السينية ، وفحص التصوير الحراري بالأشعة تحت الحمراء ، والاختبار الكهربائي (ICT) والاختبار الوظيفي ، يمكن للشركات تحسين دقة الكشف والكفاءة والموثوقية. في المستقبل ، مع التقدم المستمر للتكنولوجيا ، ستستمر تقنيات الكشف هذه في تطوير وزيادة تحسين الجودة الكلية والكفاءة الإنتاجية لمعالجة ثنائي الفينيل متعدد الكلور.
