كيف يحدد تصنيع PCBA للتحكم في درجة الحرارة الاستقرار الحراري في التطبيقات الحرجة؟

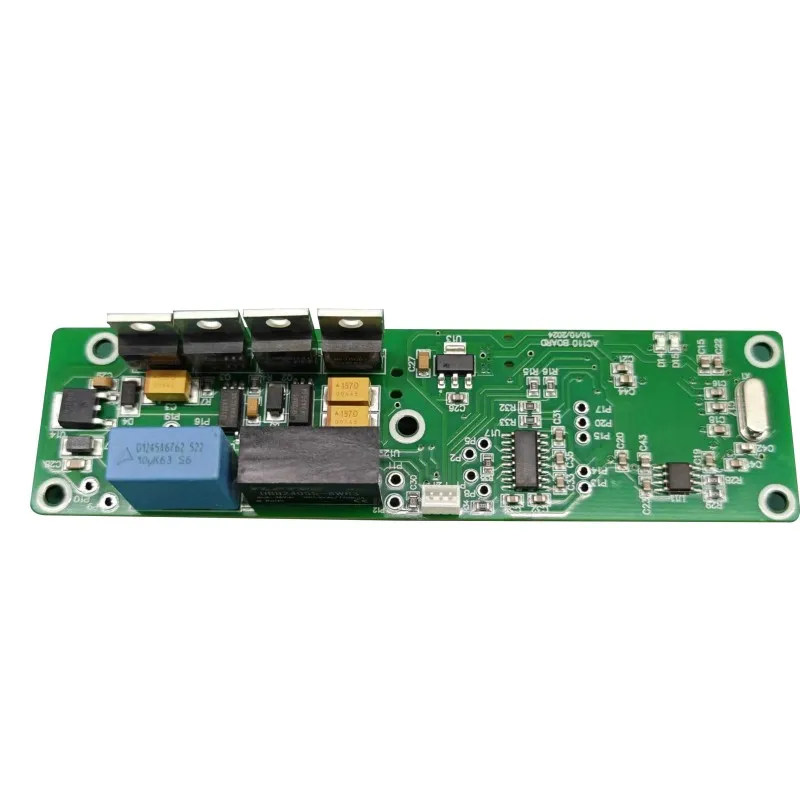

1. لماذا يعد الاستقرار الحراري أحد نتائج التصنيع

غالبًا ما يتم تقييم وحدة التحكم في درجة الحرارة من خلال دقة نقطة الضبط الخاصة بها في ورقة البيانات، ولكن السلوك الميداني يخضع للمتغيرات الفيزيائية التي يتم تقديمها أثناء التجميع. تزيد فراغات اللحام من المقاومة الحرارية. يؤدي التلوث إلى إنشاء مسارات تسرب تعمل على تغيير القراءات التناظرية. يمكن أن يؤدي توزيع النحاس بالقرب من المستشعر إلى تحويل اللوحة نفسها إلى موزع للحرارة. يعتبر كل شرط من هذه الشروط بمثابة توقيع تصنيع، وليس مشكلة برمجية.

غالبًا ما يُعزى الفرق بين وحدة التحكم التي تحمل ±0.5 درجة مئوية ووحدة التحكم التي تنجرف بعدة درجات إلى عملية الانضباط. أظهرت دراسة لوحات التحكم الحراري الدقيقة أن آثار الطاقة التي تحمل عدة أمبيرات يجب أن تكون بحجم كافٍ من النحاس وأن تظل منفصلة ماديًا عن مسار عودة المستشعر؛ وإلا فإن التسخين الموضعي وانخفاض الأشعة تحت الحمراء يفسدان القياس قبل أن تصل الإشارة إلى ADC. وبنفس الطريقة، فإن قطع التخفيف الحراري، وآثار المستشعر الضيقة، والتباعد المتعمد بين المكونات ذات التيار العالي تخلق منطقة "صادقة حرارياً" حول عنصر الاستشعار بحيث يستجيب لدرجة حرارة النظام بدلاً من تدفق الحرارة الداخلي للوحة.

ولهذا السبب العبارةتحكم في درجة الحرارة PCBAيصف أكثر من لوحة مأهولة بالسكان. وهو يصف نظامًا حراريًا يتم التحكم فيه، حيث يتم تصميم وتصنيع سلسلة القياس ومرحلة الطاقة ودوائر الحماية بشكل مشترك. عندما تكون عملية التجميع غير مستقرة، تضطر حلقة التحكم إلى التعويض عن الضوضاء المادية التي لا تستطيع رؤيتها.

2. واجهة الاستشعار: خط الدفاع الأول

2.1 نوع المستشعر وآثاره التصنيعية

تفرض الثرمستورات NTC وPT100/PT1000 RTDs والمزدوجات الحرارية قيودًا مختلفة على الواجهة الأمامية لثنائي الفينيل متعدد الكلور. توفر مستشعرات NTC حساسية عالية في نطاقات ضيقة ولكنها تتطلب خطية لأن منحنى المقاومة ودرجة الحرارة الخاص بها يكون أسيًا. تقدم RTDs استجابة خطية أكثر عبر نطاقات واسعة، ولكن مسار إشارة المقاومة المنخفضة الخاصة بها أكثر حساسية لتتبع المقاومة والإجهاد الناجم عن اللحام. توفر المزدوجات الحرارية أوسع نطاق ولكن بأقل دقة، غالبًا في نطاق عدة درجات، وتعتمد على تعويض الوصلة الباردة الذي يجب أن يكون مستقرًا كهربائيًا.

الواجهة الأمامية للمستشعر ليست مجرد مدخل تناظري؛ إنها عقدة قياس ذات مقاومة عالية يجب أن ترفض ضوضاء الوضع المشترك مع الحفاظ على إشارة تفاضلية صغيرة. توضح وحدات التحكم التجارية النموذجية الانتشار: يمكن تصنيف مدخل NTC عند ±0.6 درجة مئوية، وقناة PT100 عند ±0.7 درجة مئوية، ومزدوجة حرارية من النوع J عند ±3 درجة مئوية. هذه الأرقام هي مواصفات على مستوى المستشعر، وليست ضمانات على مستوى النظام. تحافظ عملية التجميع على هذه الدقة أو تؤدي إلى تآكلها من خلال سوء التأريض والتدرجات الحرارية وعدم كفاية الوصول إلى المعايرة.

2.2 عزل التخطيط والوصول إلى المعايرة

إن تتبع المستشعر الذي يتم تشغيله بجانب برنامج تشغيل الترحيل أو عقدة تبديل MOSFET سوف يربط الضوضاء بالقياس. المستوى الأرضي الذي يتم مقاطعته تحت الواجهة الأمامية التناظرية سوف يجبر تيارات العودة من خلال النحاس المشترك، مما يؤدي إلى إنشاء إزاحات تختلف مع الحمل. أثناء مراجعة التصميم للتصنيع، يجب وضع علامة على هذه المشكلات قبل إصدار الأدوات. يجب أن تقوم المراجعة الهندسية بتقييم الاقتران الحراري، ووضع المكونات لعزل المستشعر، وسلامة الطاقة/المستوى الأرضي من أجل استشعار تناظري نظيف وتبديل PWM مستقر.

المعايرة هي الجسر الأخير بين المستشعر والعلبة المادية. لا يوجد مستشعر مطابق تمامًا لثنائي الفينيل متعدد الكلور والإسكان ومكدس التجميع. تطبق المعايرة لمرة واحدة في غرفة حرارية يتم التحكم فيها إزاحة تصحيحية، ولكن يجب تصميم اللوحة مع الوصول إلى الاختبار وخطافات البرامج الثابتة التي تجعل هذه المعايرة قابلة للتكرار. إذا تم تجميع PCBA مع حجم لحام غير متناسق أو تلوث، فسوف ينحرف إزاحة المعايرة مع تقدم العمر ودرجة الحرارة، مما يتعارض مع غرض التصحيح الأولي.

3. مواد ثنائي الفينيل متعدد الكلور والهندسة المعمارية النحاسية تحت الحرارة

غالبًا ما تعمل أجهزة التحكم في درجة الحرارة في حاويات ترتفع فيها درجة الحرارة المحيطة أعلى بكثير من مستوى الغرفة، وتضيف مرحلة الطاقة الحرارة الخاصة بها. يجب أن تحافظ الركيزة على ثبات الأبعاد وسلامة العزل الكهربائي عبر هذا النطاق. يعد FR-4 أمرًا شائعًا، ولكن يتم اختيار شرائح Tg عالية وركائز الألومنيوم عندما يتجاوز الحمل الحراري أو ملف تعريف التدوير ما يمكن أن يتحمله FR-4 القياسي دون تحول قابل للقياس.

يمكن أن يتسبب نمط نسج قطعة القماش المصنوعة من الألياف الزجاجية داخل FR-4 في حدوث اختلافات موضعية في التوصيل الحراري، مما يؤدي إلى تأثيرات "النسيج الحراري" التي تغير قراءة المستشعر اعتمادًا على مكان توجيه التتبع. وهذا مهم بشكل خاص لوحدات التحكم عالية الدقة حيث يكون الانحراف بمقدار 0.1 درجة مئوية مهمًا. الهندسة المعمارية النحاسية لا تقل أهمية. قد تكون اللوحة المكونة من طبقتين كافية لمنظم حرارة بسيط، لكن وحدات التحكم ذات الواجهات الأمامية ذات الإشارة المختلطة ومخرجات PWM تستفيد من مجموعات مكونة من 4 طبقات أو 6 طبقات مع مستويات أرضية مخصصة مجاورة لطبقات الإشارة. يوفر هذا الترتيب عزلًا متأصلًا بين قسم الطاقة المزعج والقسم التناظري الحساس، مما يقلل الحاجة إلى التصفية الخارجية التي يمكن أن تنجرف بحد ذاتها.

وبالتالي فإن التكدس المادي ليس خلفية سلبية. إنه جزء من حلقة التحكم. إن اللوحة التي توزع الحرارة بشكل غير متساو ستنتج إشارة استشعار دقيقة كهربائيًا ولكنها خاطئة حرارياً.

4. موثوقية وصلة اللحام عبر الدورات الحرارية

تتعرض أجهزة التحكم في درجة الحرارة للتسخين والتبريد المتكرر. يجب أن تتحمل وصلات اللحام التي تربط أجهزة الطاقة والمرحلات وموصلات أجهزة الاستشعار الضغط الميكانيكي الحراري الناتج. الآلية السائدة هي عدم تطابق CTE: يتمدد السيليكون، والنحاس، واللحام، والصفائح بمعدلات مختلفة، وعلى مدار العديد من الدورات، يتم إجهاد مركزات عدم التطابق عند الواجهة المشتركة. تبدأ الشقوق الصغيرة عند محيط المفصل وتنتشر حتى ترتفع المقاومة أو ينفتح الاتصال.

يعتبر وضع الفشل هذا ذا أهمية خاصة حول الدوائر المتكاملة منخفضة المقاومة (MOSFET)، ووحدات الترياك (TRIACs)، ومحطات الترحيل، حيث تكون رحلات درجة الحرارة المحلية أكبر. من الممكن أن تفشل وحدة التحكم التي تجتاز اختبارًا وظيفيًا لدرجة حرارة الغرفة بعد عدة مئات من الدورات إذا أنتجت عملية اللحام فراغات أو ترطيبًا غير كافٍ أو تكوينًا معدنيًا مفرطًا. لذلك يجب أن تتضمن استجابة التجميع ملفات تعريف إعادة التدفق الخاضعة للرقابة، وترسيب العجينة الذي تم التحقق منه، وطرق الفحص التي يمكنها رؤية الوصلات المخفية.

• إنحسر التوحيد:تعد درجة حرارة دلتا T التي تبلغ حوالي 10 درجات مئوية بين المفصل الأكثر سخونة وأبرد على اللوحة هدفًا عمليًا للعديد من التشكيلات الخالية من الرصاص؛ تعني الفوارق الأوسع أن بعض المفاصل تعاني من نقص المعالجة بينما يعاني البعض الآخر من الضغط الزائد.
• السيطرة على الفراغ:تعمل الفراغات الموجودة أسفل الوسادات الحرارية على زيادة مقاومة الوصلات إلى اللوحة وإنشاء نقاط ساخنة محلية تعمل على تسريع نمو الشقوق.
• وصول التفتيش:يعتبر الفحص بالأشعة السينية ضروريًا لـ BGA والمكونات ذات النهاية السفلية؛ لا تستطيع AOI وحدها تأكيد الهندسة المشتركة المخفية.
• تخفيف الضغط:يجب دعم الموصلات والأجزاء الثقيلة من خلال الفتحة ميكانيكيًا بحيث لا يتم نقل التمدد الحراري للمبيت مباشرة إلى شريحة اللحام.

كلتحكم في درجة الحرارة PCBAالتي من المتوقع أن تعمل لسنوات في بيئة ركوب الدراجات، يجب أن يتم بناؤها باستخدام عملية لحام مؤهلة ضد التدوير الحراري، وليس فقط ضد معايير القبول البصري. يوفر IPC-A-610 Class 2 أو Class 3 خطًا أساسيًا للتصنيع، ولكن يتم تحديد سلوك التدوير للمفصل من خلال مزيج من تصميم السبائك والشكل الجانبي والوسادة.

5. تغطية الاختبار التي تكشف عن العيوب الحرارية الكامنة

يعد الاختبار الوظيفي في درجة حرارة الغرفة ضروريًا ولكنه غير كافٍ لجهاز التحكم الحراري. يمكن للوحة اجتياز اختبار الدائرة واختبار الدائرة الوظيفية ولا تزال تحتوي على عيب كامن يظهر فقط تحت ضغط درجة الحرارة. يجب أن تتصاعد استراتيجية الاختبار في مستوى الضغط بحيث يتم تعجيل حالات الفشل المبكرة قبل الشحن.

يتحقق الفحص البصري الآلي من وجود المكونات وشكل شرائح اللحام. يؤكد الاختبار داخل الدائرة قيم المقاوم والمكثف ويكتشف القصور أو الفتح. يحاكي اختبار الدائرة الوظيفية مدخلات المستشعر ويتحقق من صحة مخرجات التتابع أو SSR. يكشف الفحص بالأشعة السينية عن وجود فراغات مخفية في اللحام وانهيار BGA. يقوم فحص الاحتراق والإجهاد البيئي بعد ذلك بإخضاع المجموعة لدرجة حرارة مرتفعة تحت دورة الحمل، غالبًا لمدة 24 إلى 48 ساعة، لإجبار المفاصل الهامشية وعيوب المكونات على الفشل. تعمل الغرف البيئية على توسيع هذه القدرة من -40 درجة مئوية إلى +125 درجة مئوية ورطوبة نسبية من 0 إلى 95%، مما يسمح للشركة المصنعة بربط سلوك المقعد بالظروف الميدانية.

يمكن أيضًا لمقاومة التلامس الخاصة بتركيبات الاختبار أن تخفي مفصلًا هامشيًا. إذا لم تقم دبابيس البوجو بإجراء اتصال ثابت، فقد يجتاز الاختبار لوحة قد تفشل تحت الاهتزاز أو التمدد الحراري. لا يعد الاحتراق بديلاً عن عملية مستقرة. إنه مرشح لمخاطر محددة، ويكون أكثر فعالية عندما يعكس ملف الضغط المهمة الحرارية الفعلية لوحدة التحكم. قد يستهلك النقع العام ذو درجة الحرارة المرتفعة قدرة الاختبار دون الكشف عن نقاط الضعف المرتبطة بالدراجة والتي تهم في تطبيق التحكم في درجة الحرارة.

6. الطلاء المطابق والعزل البيئي

الرطوبة والتلوث هي مشاكل حرارية مقنعة. يمكن لطبقة رقيقة من الماء الممتز على سطح ثنائي الفينيل متعدد الكلور أن تخلق مسارات تسرب بين آثار المستشعر، مما يؤدي إلى تغيير المقاومة الفعالة لشبكة القياس. يمكن أن تصبح المخلفات الكيميائية الناتجة عن التدفق أو المعالجة موصلة عندما ترتفع الرطوبة. في وحدة التحكم التي تعتمد على مدخلات مستشعر ذات مقاومة عالية، تظهر مسارات التسرب هذه كإزاحة درجة حرارة أو ضوضاء.

يعالج الطلاء المطابق هذه المشكلة من خلال تكوين طبقة بوليمر رقيقة تتوافق مع طوبولوجيا اللوحة وتعزل الدوائر عن الرطوبة والغبار والملوثات الكيميائية. طلاءات الأكريليك اقتصادية وقابلة لإعادة العمل. يوفر البولي يوريثين مقاومة أفضل للمذيبات والتآكل؛ يوفر السيليكون أوسع نطاق لدرجة الحرارة والمرونة. يجب وضع الطلاء بعد التنظيف الشامل، لأن تغليف التلوث الأيوني يحبسه على اللوحة ويمكن أن يؤدي إلى تسريع الفشل الكهروكيميائي بدلاً من منعه.

التصاق الطلاء هو متغير آخر. إذا كانت الطاقة السطحية منخفضة جدًا بسبب البقايا، فقد ينفصل الطلاء أثناء التدوير الحراري، مما يفتح طريقًا للرطوبة. غالبًا ما يكون الطلاء الانتقائي مفضلاً لأجهزة التحكم في درجة الحرارة لأن الموصلات والمرحلات ونقاط الاختبار قد تحتاج إلى البقاء غير مطلية. يجب التحكم في العملية بحيث تكون سماكة الطلاء كافية على الآثار المكشوفة ولكنها لا تؤدي إلى جسر الخيوط الدقيقة أو تتداخل مع ميزات التخفيف الحراري.

7. إمكانية التتبع كأداة للتحكم في المخاطر الحرارية

عندما تنجرف وحدة التحكم في الميدان، يكون السؤال الأول هو ما إذا كان السلوك معزولًا أم مرتبطًا بالدفعة. وبدون إمكانية التتبع، لا يمكن الإجابة على هذا السؤال بكفاءة. تربط إمكانية التتبع على مستوى الدفعة ومستوى الوحدة كل رقم تسلسلي برموز تاريخ المكونات وسجلات إعادة التدفق ونتائج الاختبار ودفعة الطلاء. يتيح ذلك للشركة المصنعة والعميل تحديد ما إذا كانت شكوى الانجراف مرتبطة بمجموعة مكونات محددة، أو خط معين، أو رحلة اختبار بيئية محددة.

التتبع في أتحكم في درجة الحرارة PCBAالبرنامج ليس النفقات الإدارية. إنها الآلية التي تحول فشل المجال إلى حدث محدد وقابل للتصحيح بدلاً من سؤال موثوقية مفتوح. المصادر المعتمدة هي النصف الآخر من التتبع. المكونات التي تم شراؤها من خلال الموزعين الحاصلين على امتياز تحمل مصدرًا موثقًا. قد يتم تجديد المكونات من قنوات السوق المفتوحة، أو إعادة تسميتها، أو خارج نافذة رمز التاريخ المحدد. بالنسبة لوحدة التحكم في درجة الحرارة، يمكن لمكون واجهة مستشعر مزيف أو قديم أن يغير سلسلة القياس بأكملها. يوفر التحقق البصري والكهربائي والأشعة السينية للمكونات الواردة حاجزًا عمليًا لمكافحة التزييف قبل بدء التجميع.

8. من النموذج الأولي إلى الحجم: نضج التصنيع

يجب أن يستمر الاستقرار الحراري في الانتقال من العينات الهندسية إلى الإنتاج الحجمي. قد تتصرف العملية التي تعمل على خمس لوحات بشكل مختلف على خمسة آلاف في حالة تغير ترسيب اللصق أو تحميل إعادة التدفق أو تغيير جهة اتصال تركيبات الاختبار. يجب أن يثبت شريك التصنيع أنه يتم الحفاظ على نفس المعلمات الخاضعة للرقابة في كل مرحلة.

• التحقق الهندسيبنيات صغيرة للتحقق من صحة التصميم والضبط الحراري الأولي. التركيز على التحقق من التخطيط والوصول إلى معايرة أجهزة الاستشعار.
• تشغيل الطيارتوصيف العملية واختبار الإجهاد الحراري. تم إصلاح ملف تعريف اللحام وتغطية الطلاء وحدود الاختبار.
• إنتاج منخفض الحجمدفعات دخول السوق. يتم ممارسة التتبع وانضباط التفتيش الوارد على نطاق واسع.
• إنتاج بكميات كبيرةإنتاجية SMT مستقرة، واختبار وظيفي قابل للتكرار، ومراقبة الموثوقية على مستوى الدفعة.

في كل مرحلة، يجب على الشركة المصنعة تقديم ملاحظات التصميم للتصنيع التي تعالج التخفيف الحراري على آثار الطاقة، والتباعد بين المكونات، وإمكانية الوصول إلى نقطة الاختبار. يطبق الشريك الذي يتبع نظام IATF 16949 تخطيطًا متقدمًا للجودة، وتحليل وضع الفشل، والتحكم في التغيير لبرنامج التحكم الحراري، حتى عندما يكون المنتج النهائي صناعيًا وليس آليًا. يضيف ISO 13485 إمكانية التتبع على مستوى الوحدة، والتحقق من صحة العملية، ووثائق إدارة المخاطر لوحدات التحكم الطبية. هذه الأطر ليست تسميات تسويقية؛ فهي تحدد ما إذا كانت عملية التصنيع قادرة على الاحتفاظ بالمواصفات الحرارية بمرور الوقت.

يوني اكسبلور للالكترونياتيطبق هذا النهج متعدد الطبقات - سوق دبي المالي المدرك للمستشعر، ومنطقة الاهتمام الداخلية، وتكنولوجيا المعلومات والاتصالات، وFCT، والأشعة السينية، والاحتراق، والفحص البيئي - لربط هدف التصميم وموثوقية الحجم. يعتبر عائد التمرير الأول SMT على الوجهين الذي يزيد عن 98.5% أحد المؤشرات، ولكن النتيجة الأكثر أهمية هي وحدة التحكم التي يظل سلوكها الحراري ضمن مواصفاتها بعد تكرار التدوير والتعرض للميدان.
