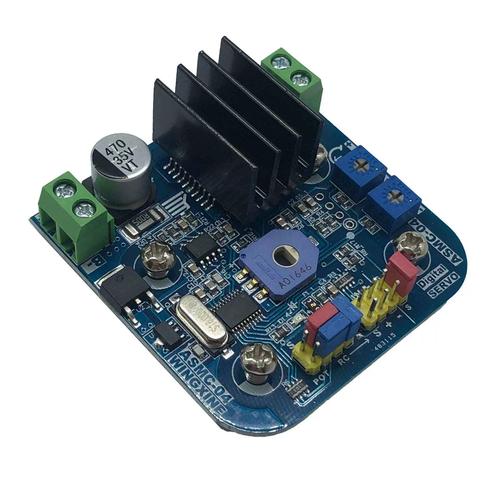

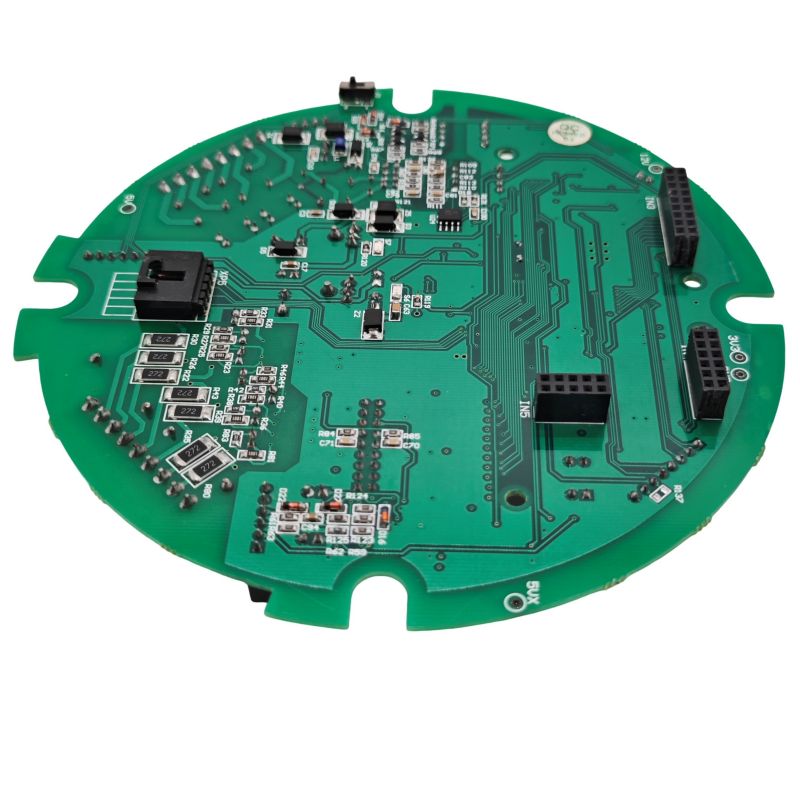

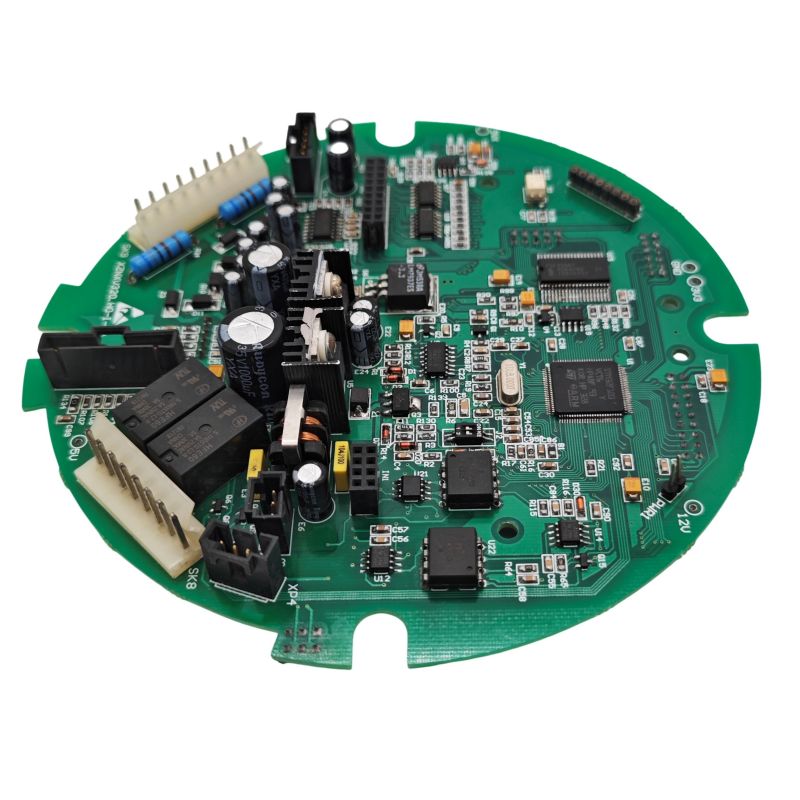

RC سيرفو PCBA

يوني اكسبلور للالكترونيات— مع 20 عامًا من الخبرة في الأنظمة المدمجة وتصميم ثنائي الفينيل متعدد الكلور، فقد شهدنا نفس أنماط الفشل بشكل متكرر: خطوط طاقة صاخبة، وفصل غير مناسب، وتوجيه PWM غير صحيح. تعتمد حلول PCBA المؤازرة الخاصة بنا على المواصفات الهندسية وقواعد التخطيط وطرق الاختبار التي يستخدمها المصممون المحترفون فعليًا في الإنتاج.

سواء كنت بحاجة إلى لوحة تشغيل مستقلة، أو وحدة تحكم مؤازرة متعددة القنوات، أو استبدال لوحة تحكم مؤازرة داخلية، فإن Unixplore Electronics توفر موثوقة ومقاومة للضوضاءPCBAالتي تعمل في كل من بيئات هواية RC والروبوتات الصناعية.

ما نقدمه:

• تصميم PCBA مؤازر كامل (تخطيطي + تخطيط) في Altium أو KiCad أو التنسيق المفضل لديك
• النماذج الأولية مع الاختبارات الوظيفية (الحمل، التموج، التقارير الحرارية)
• التصنيع بكميات كبيرة باستخدام مصادر المكونات وتجميع SMT
• مراجعة التصميم واستشارات تحليل الفشل

ما الذي يجب أن يفعله RC Servo PCBA

يؤدي PCBA المؤازر RC (سواء كانت لوحة تشغيل مستقلة أو لوحة تحكم مؤازرة داخلية) ثلاث وظائف أساسية:

• توليد أو استقبال إشارة PWM:يحول نبضات التحكم (1 مللي ثانية إلى 2 مللي ثانية عند 50 هرتز) إلى أوامر موضعية.
• توزيع الطاقة:يوفر 5 فولت أو 6 فولت نظيفًا للمحرك المؤازر والتحكم في IC.
• معالجة الملاحظات:يقرأ مقياس الجهد الداخلي للتحقق من الموضع وإغلاق حلقة التحكم.

تشتمل التصميمات عالية الموثوقية أيضًا على الاستشعار الحالي لاكتشاف الحمل الزائد والعزل البصري للحصانة من الضوضاء.

المواصفات الفنية الأساسية

تمثل المعلمات التالية معايير الصناعة لتصميمات PCBA للتحكم المؤازر RC. تنطبق هذه على كل من لوحات التشغيل المؤازرة المخصصة وتجميعات PCBA الخاصة بجهاز الاستقبال المدمج.

مواصفات طاقة الإدخال

مواصفات إشارة التحكم

مكونات PCBA المؤازرة الداخلية (داخل المؤازرة)

تحتوي أجهزة RC القياسية على PCBA صغير مع هذه المكونات:

قواعد تخطيط PCBA لموثوقية أجهزة RC

في Unixplore Electronics، نعلم أن معظم حالات فشل أجهزة RC تنشأ من لوحة PCB. نحن نتبع هذه القواعد الثمانية لضمان التشغيل الموثوق في كل تصميم نقدمه.

1. توزيع الطاقة: التأريض النجمي

• أبدا الأرض سلسلة ديزي. يجب أن تعود كل أرض مؤازرة مباشرة إلى نقطة إمداد الطاقة الأرضية.
• طاقة منفصلة وأرض الإشارة. في تصميمات PCBA متعددة المؤازرة، قم بتقسيم المستوى الأرضي والاتصال عند نقطة واحدة بالقرب من مدخل البطارية.
• عرض أثر الطاقة: بالنسبة للتيار المستمر 1.5 أمبير، استخدم الحد الأدنى لعرض التتبع 1.5 مم مع 1 أونصة من النحاس.

2. فصل مكثف التنسيب

تولد المحركات المؤازرة ضوضاء كهربائية كبيرة. يمكن للمؤازرة النموذجية أن تنتج ما يصل إلى 200 مللي فولت من الضوضاء من الذروة إلى الذروة على خط الإمداد 5 فولت.

الفصل المطلوب لكل موصل مؤازر:

• 100 درجة فهرنهايت إلى 470 درجة فهرنهايت مُكثَّف كهربائيًا (يتعامل مع تدفق المحرك)
• مكثف سيراميك 100nF (مرشحات الضوضاء عالية التردد)
• ضع المكثفات على بعد 10 مم من دبابيس الطاقة المؤازرة

السعة الكبيرة لـ PCBA بالكامل: أضف مكثفًا كبيرًا (1000 درجة فهرنهايت إلى 4700 درجة فهرنهايت) عند مدخل الطاقة الرئيسي. وهذا يمنع انقطاع التيار الكهربائي عند بدء تشغيل العديد من الماكينات في وقت واحد.

3. توجيه إشارة PWM

• اجعل آثار PWM قصيرة ومباشرة. تعمل الآثار الطويلة كهوائيات للضوضاء.
• تجنب تشغيل آثار PWM بالتوازي مع أسلاك الكهرباء. استخدم معبر 90 درجة إذا لزم الأمر.
• أضف مقاومة من سلسلة 100Ω إلى 470Ω على طرف إخراج PWM. وهذا يحد من التيار أثناء ظروف الخطأ ويقلل من الرنين.

4. تخطيط موصل المؤازرة

يتطلب الموصل المؤازر القياسي ذو 3 سنون (الإشارة، VCC، الأرضي) مسافات محددة:

• تباعد الدبوس: 2.54 ملم (0.1 بوصة) أو 2.7 ملم (كثافة عالية)
• سمك PCB لكتلة الموصل: 1.2 مم إلى 1.6 مم
• موقع دبوس الإشارة: عادةً ما يكون الدبوس الداخلي (دبوس 2 من 3)
• تسلسل الطاقة: يجب أن يتصل GND قبل VCC عند الإدخال

بالنسبة للتصميمات عالية الكثافة، يسمح التباعد بمقدار 2.7 مم بين الموصلات المؤازرة بتصميم مدمج مع الحفاظ على اتصالات موثوقة.

5. تنظيم الجهد للتحكم MCU

• استخدم LDO منفصلاً لوحدة MCU إذا كان نفس مصدر الطاقة يعمل على تشغيل الماكينات. تتسبب طفرات تيار المؤازرة في انخفاض الجهد الذي يمكن أن يؤدي إلى إعادة ضبط وحدة التحكم الدقيقة.
• المنظم الموصى به: 5 فولت أو 3.3 فولت LDO بسعة 200 مللي أمبير على الأقل ومكثفات الإدخال/الإخراج 1μF.
• صمام ثنائي للحماية: أضف صمام ثنائي 1N4007 أو شوتكي على الإدخال للحماية من القطبية العكسية.

6. قمع الضوضاء على المحرك (للتصميم الداخلي لـ PCBA المؤازر)

في حالة تصميم PCBA الذي يدخل داخل المؤازرة، قم بإضافة خاصية منع الضوضاء مباشرة عند أطراف المحرك:

• مكثف سيراميك 100nF ملحوم مباشرة عبر أطراف المحرك.
• قم بتوصيل المكثف السالب بغطاء المحرك للحصول على حماية إضافية (يقلل الضوضاء بما يصل إلى 200 مللي فولت).
• اختياري: أضف حبات الفريت على أسلاك المحرك للبيئات شديدة الضوضاء.

7. الاستشعار الحالي للكشف عن الحمل الزائد

تتضمن تصميمات PCBA المؤازرة المتقدمة المراقبة الحالية:

• مقاومة التحويل: 0.1Ω إلى 0.5Ω، تفاوت 1% — يخلق جهدًا متناسبًا مع التيار
• مكبر الصوت التفاضلي: كسب من 10 إلى 20 - يعمل على تضخيم جهد التحويل إلى مستوى قابل للقياس
• إدخال ADC: الحد الأدنى 10 بت - يغذي البيانات الحالية للتحكم في MCU

تنتج التحويلة 100mΩ 50mV عند 500mA و 150mV عند 1.5A. مع مضخم صوت 5x، يصبح هذا 250 مللي فولت إلى 750 مللي فولت، مناسب لمدخلات ADC 3.3 فولت.

8. العزل والحماية الميكانيكية

يجب أن تكون لوحات PCBA المؤازرة الداخلية محمية فعليًا:

• الشريط العازل: ضع الشريط الكهربائي بين PCBA وعلبة المؤازرة المعدنية. وهذا يمنع حدوث دوائر قصيرة من مفاصل اللحام أو أسلاك المكونات التي تلامس العلبة.
• طلاء مطابق: للتطبيقات الخارجية أو ذات الرطوبة العالية، أضف طلاء أكريليك مطابق لمنع التآكل.

توليد إشارة التحكم (اعتبارات كود MCU)

يعد توليد PWM المناسب أمرًا بالغ الأهمية للتشغيل الخالي من الارتعاش. فيما يلي المعلمات الرئيسية:

تكوين PWM

مثال على رمز MCU الكود الكاذب

// حساب دورة العمل لنبض 1500 ميكروثانية
    // بافتراض فترة PWM = 20 مللي ثانية، الساعة = 1 ميجاهرتز

    عرض النبض = 1500
    period_counts = 20000 // 20 مللي ثانية بالميكروثانية
    Duty_counts =pulse_width_us
    set_pwm_duty(duty_counts)

عند الاختبار، استخدم راسم الذبذبات للتحقق من إشارة PWM. تؤدي الحافة المتساقطة للنبض إلى تشغيل المؤازرة لقراءة الموضع.

أوضاع الفشل الشائعة والإصلاحات

ملاحظة هامة حول تبديل الطاقة:لا تقم مطلقًا بتبديل الخط الأرضي المؤازر لإيقاف تشغيله. عند فتح الأرض، لا يزال بإمكان المؤازرة تلقي الطاقة من خلال خط إشارة PWM أو مسارات أخرى، مما يؤدي إلى تشغيل جهد منخفض بمقدار 3.2 فولت وسلوك غير منتظم. قم دائمًا بتبديل خط VCC باستخدام MOSFET أو مرحل P-channel.

الأسئلة الشائعة حول RC Servo PCBA

فيما يلي ثلاثة أسئلة فنية نتلقاها بشكل متكرر من مهندسي الروبوتات ومصممي أنظمة RC.

Q1: لماذا ترتعش الماكينات الخاصة بي بشكل عشوائي عندما أتحكم فيها من PCBA المخصص الخاص بي باستخدام ESP32 أو Arduino؟

ج:من المؤكد تقريبًا أن لديك مشكلة في ضجيج الطاقة. إليك التسلسل التشخيصي الذي نوصي به في Unixplore Electronics:

الخطوة 1- تحقق من مصدر الطاقة باستخدام راسم الذبذبات: قم بقياس خط 5 فولت مباشرة عند موصل المؤازرة أثناء تحرك المؤازرة. إذا رأيت أكثر من 200 مللي فولت من التموج (من الذروة إلى الذروة)، فإن فصلك غير كافٍ.

الخطوة 2- إضافة سعة كبيرة: ضع مكثفًا كهربائيًا بسعة 1000 درجة فهرنهايت إلى 4700 درجة فهرنهايت عبر أطراف إدخال الطاقة. تسحب المحركات المؤازرة تيارات تدفق عالية (3–10× تيار التشغيل) عندما تبدأ في التحرك. بدون سعة كبيرة، ينخفض ​​الجهد الكهربي إلى أقل من 4 فولت، مما يتسبب في إعادة ضبط وحدة التحكم IC أو التصرف بشكل غير منتظم.

الخطوة 3- فصل طاقة MCU عن طاقة المؤازرة: تعمل أسوأ التصميمات على تشغيل MCU والمضاعفات من نفس منظم الجهد. استخدم منظمين منفصلين:

• LDO واحد 5V/500mA لوحدة MCU والمنطق.
• مصدر إمداد منفصل 5V/3A (أو اتصال بطارية مباشر) للماكينات.

الخطوة 4— أضف فصلًا عند كل موصل مؤازر: ضع مكثفًا كهربائيًا بقدرة 100 ميكروفاراد ومكثفًا سيراميكيًا بقدرة 100 نانومتر مباشرة عبر أطراف VCC وGND لكل موصل مؤازر. يقوم المكثف الخزفي بتصفية الضوضاء عالية التردد الصادرة عن فرش المحرك؛ يعالج التحليل الكهربائي طفرات التيار المنخفضة التردد.

الخطوة 5- التحقق من جودة إشارة PWM: استخدم راسم الذبذبات لإلقاء نظرة على طرف PWM. إذا رأيت رنينًا (تجاوزًا) على الحواف المرتفعة أو الهابطة، أضف مقاومة سلسلة 100Ω عند طرف MCU. يؤدي هذا إلى إضعاف الإشارة ويمنع التشغيل الخاطئ.

خلاصة القول:90% من مشاكل ارتعاش المؤازرة مرتبطة بالطاقة وليست متعلقة بالرمز. أصلح توزيع الطاقة أولاً.

Q2: كيف يمكنني تصميم PCBA الذي يتحكم في العديد من الماكينات (من 8 إلى 16 قناة) بدون انقطاع؟

ج:وهذا يتطلب ميزانية الطاقة وتخطيط التخطيط بعناية. هذا هو النهج الهندسي لوحدة التحكم المؤازرة ذات 16 قناة PCBA.

الخطوة 1- حساب إجمالي متطلبات الطاقة:

• يسحب كل جهاز مؤازر قياسي 200 مللي أمبير إلى 500 مللي أمبير أثناء التشغيل العادي.
• يمكن أن يصل تيار المماطلة الذروة إلى 1.5 أمبير إلى 3 أمبير لكل جهاز.
• بالنسبة لـ 16 خدمة: 16 × 1.5 أمبير = 24 أمبير، ذروة السحب المحتملة.

الخطوة 2- تصميم توزيع الطاقة :

• مدخل الطاقة الرئيسي: استخدم مصدر طاقة من 5 فولت إلى 6 فولت مقدر بـ 30 أمبير كحد أدنى.
• موصل الإدخال: XT60 أو طرف لولبي (ليس رأسًا صغيرًا ثنائي السن).
• آثار الطاقة الرئيسية: بعرض 8 مم إلى 10 مم مع 2 أونصة من النحاس، أو استخدم مستوى طاقة مخصصًا على الطبقة 2.
• قضبان التوصيل: بالنسبة للتيارات التي تزيد عن 15 أمبير، أضف قضبان توصيل نحاسية أو استخدم أسلاكًا خارجية.

الخطوة 3- تنفيذ توزيع الطاقة على مراحل:

• قم بتوجيه آثار الطاقة السميكة (5 مم +) إلى نقطة توزيع مركزية.
• من تلك النقطة، قم بتشغيل آثار فردية مقاس 1.5 مم لكل موصل مؤازر.
• أضف مكثفًا تبلغ سعته 470 ميكروفاراد عند كل موصل مؤازر (السعة الموزعة، وليس فقط غطاء واحد كبير عند الإدخال).

الخطوة 4— استخدام العزل البصري لخطوط الإشارة (متقدم):

• بالنسبة للبيئات الصناعية أو عالية الضوضاء، قم بعزل إشارات PWM باستخدام optocouplers (على سبيل المثال، 4N35 أو PC817).
• وهذا يمنع ضجيج المحرك من الاقتران مرة أخرى بوحدة MCU والتسبب في إعادة التعيين.
• تتطلب التصميمات المعزولة مجالات طاقة منفصلة (جانب MCU وجانب مؤازر).

الخطوة 5- إضافة الحد الحالي أو البداية الناعمة:

• استخدم MOSFET مع دوائر البداية الناعمة لزيادة طاقة المؤازرة بما يزيد عن 10 مللي ثانية إلى 50 مللي ثانية.
• وهذا يمنع التدفق الأولي من جميع الماكينات الـ 16 من انهيار العرض.
• وبدلاً من ذلك، قم بتشغيل الماكينات بالتسلسل (تأخير 5 مللي ثانية بين كل منها).

الخطوة 6- توصية مكدس طبقة ثنائي الفينيل متعدد الكلور لأكثر من 16 قناة:

• الطبقة 1: الإشارة (PWM، ردود الفعل)
• الطبقة 2: المستوى الأرضي (صب صلب)
• الطبقة 3: مستوى الطاقة (5V أو Vservo)
• الطبقة الرابعة: الإشارة أو الأرض الثانوية

تعمل هذه المكدس على تقليل مساحة الحلقة وتقليل EMI بين القنوات.

Q3: هل يمكنني استخدام نفس تصميم PCBA لعلامات تجارية مختلفة (Futaba، Hitec، Spektrum، Generic)؟

ج:نعم، مع ثلاثة اعتبارات التوافق الهامة.

الاعتبار 1- معايير إشارة PWM متسقة: تستخدم جميع أجهزة RC نفس معيار PWM 50 هرتز مع نبضات من 1 مللي ثانية إلى 2 مللي ثانية. يعمل منطق توليد PWM الخاص بـ PCBA بشكل عام.

الاعتبار 2- تختلف متطلبات الطاقة بشكل كبير:

يجب أن يتم تصميم PCBA الخاص بك لأعلى أجهزة مؤازرة حالية تنوي استخدامها. تصميم لذروة 2A مستمرة و5A لكل قناة لتغطية معظم الماكينات القياسية وعزم الدوران العالي.

الاعتبار 3- توافق الموصل:

• تستخدم معظم الماكينات رأسًا أنثى قياسيًا ثلاثي الأطراف بمسافة 2.54 مم (0.1 بوصة).
• يختلف موقع دبوس الإشارة حسب العلامة التجارية:
  • فوتابا: الإشارة هي الدبوس الأعمق (دبوس 2)
  • Hitec وSpektrum: الإشارة هي الدبوس 1 أو الدبوس 3 حسب الطراز
• صمم PCBA الخاص بك باستخدام دبابيس ذات علامات واضحة (S، +، –). استخدم رأسًا ذكرًا ثلاثي الأطراف (مثل كبل تمديد مؤازر قياسي) بحيث يمكن توصيل أي مؤازرة مباشرةً.

الاعتبار 4— PCBA المؤازر الداخلي (داخل المؤازرة) غير قابل للتبديل: إذا كنت تصمم PCBA الداخلي الذي يدخل داخل مبيت المؤازرة (يحل محل لوحة التحكم الأصلية)، فهذا خاص بالعلامة التجارية. تختلف الماكينات المختلفة:

• قيم مقاومة مقياس الجهد (5 كيلو أوم مقابل 10 كيلو أوم)
• أحجام المحركات والتقييمات الحالية
• مواقع ثقب التثبيت الميكانيكية
• أبعاد القضية

بالنسبة لتصميم PCBA الداخلي، قم بإجراء هندسة عكسية للأصل أو احصل على المواصفات التفصيلية لهذا النموذج المؤازر الدقيق. بالنسبة لتصميمات PCBA للسائق الخارجي (اللوحة التي تتصل بموصلات مؤازرة قياسية)، يعد التوافق ممتازًا عبر جميع العلامات التجارية الكبرى لـ RC.

اختبار RC Servo PCBA الخاص بك

قبل الموافقة على التصميم للإنتاج، قم بإجراء هذه الاختبارات الخمسة:

ملخص: تصميم موثوق لـ RC Servo PCBA

يتم تعريف PCBA المؤازر RC القوي من خلال خمسة قرارات هندسية:

1. السعة السائبة الكافية(1000 درجة فهرنهايت إلى 4700 درجة فهرنهايت) عند مدخل الطاقة الرئيسي.
2. مجالات الطاقة منفصلةلـ MCU (ينظم LDO) والماكينات (بطارية مباشرة أو منظم تيار عالي).
3. التأريض النجميمع عوائد منفصلة للطاقة والإشارة الأرضية.
4. فصل المكثفاتعند كل موصل مؤازر (100 ميكروفاراد إلكتروليتية + 100 نانومتر سيراميك).
5. تكييف إشارة PWM الصحيحمع مقاومات متسلسلة وآثار قصيرة.

بالنسبة للتصميمات متعددة المؤازرة (أكثر من 8 قنوات)، استخدم لوحة PCB مكونة من 4 طبقات مع طاقة مخصصة ومستويات أرضية. بالنسبة لتصميمات PCBA المؤازرة الداخلية، قم بإضافة خاصية منع ضوضاء المحرك (100 نانو فهرنهايت عبر أطراف المحرك) وشريط عازل لمنع حدوث قصور في الهيكل. توفر هذه الممارسات باستمرار تشغيلًا خاليًا من الارتعاش وموثوقية طويلة المدى في كل من تطبيقات التحكم عن بعد والروبوتات.
