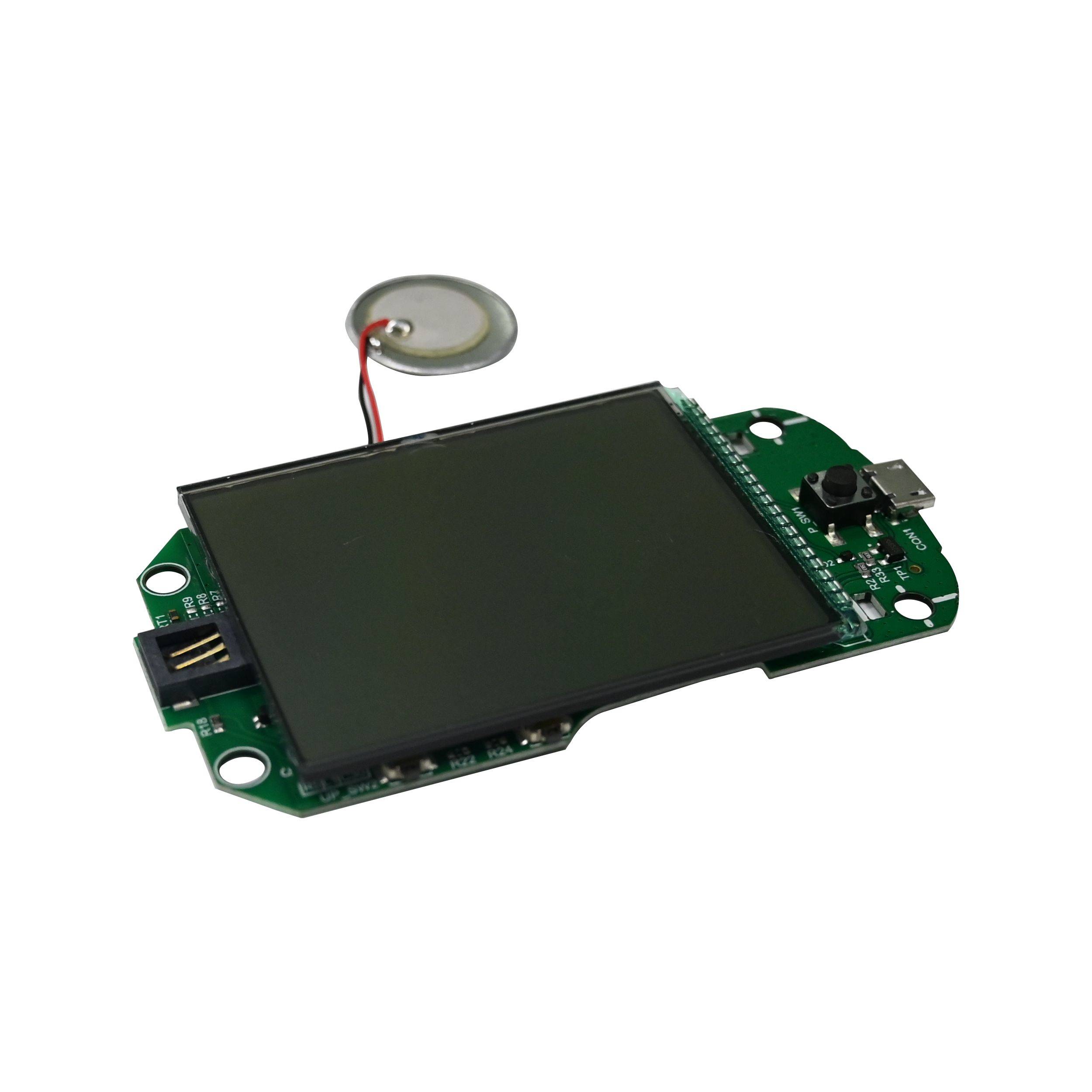

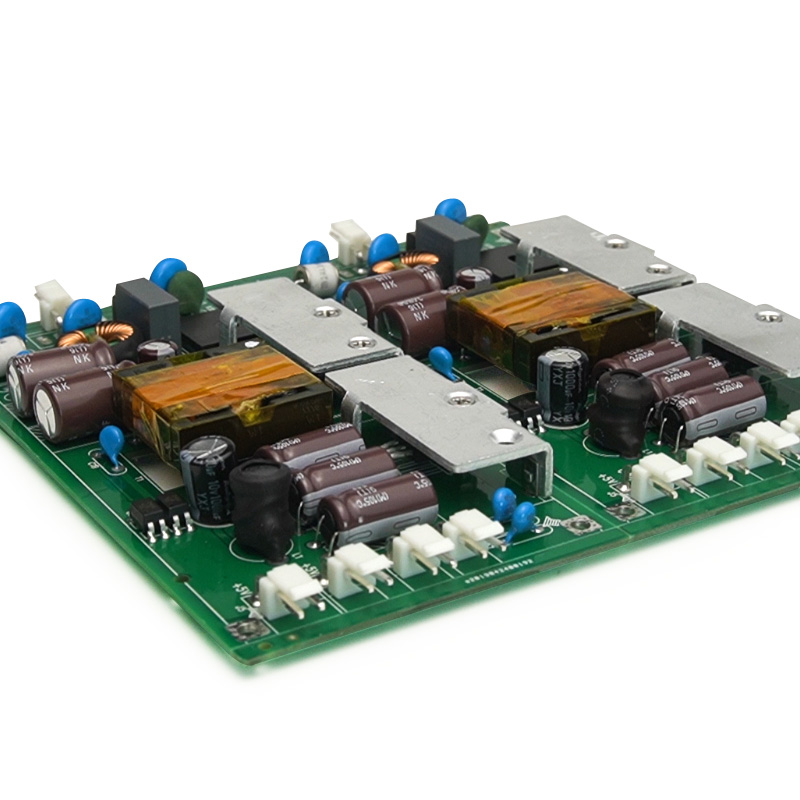

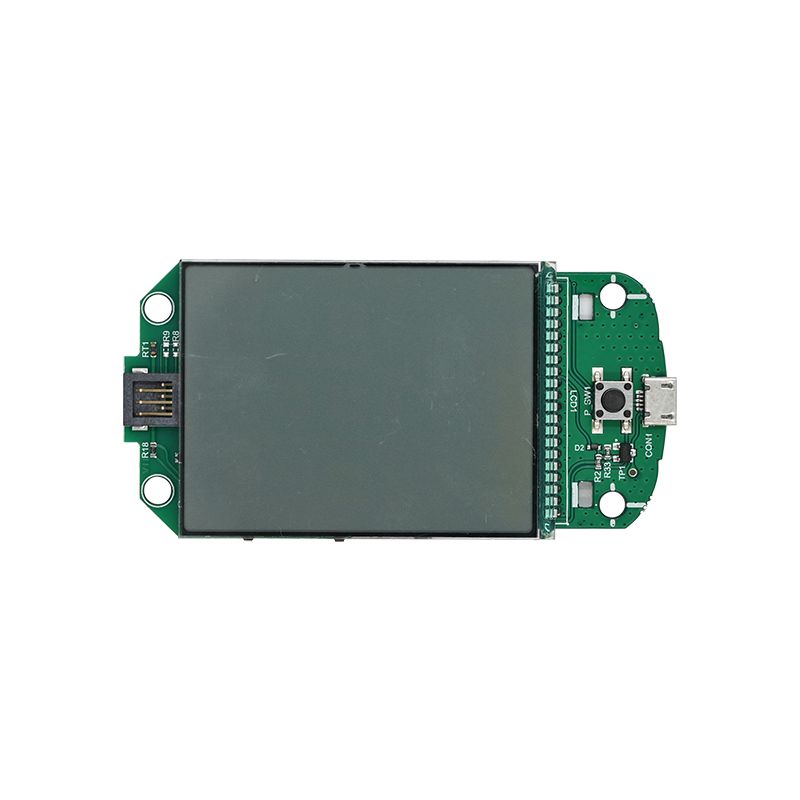

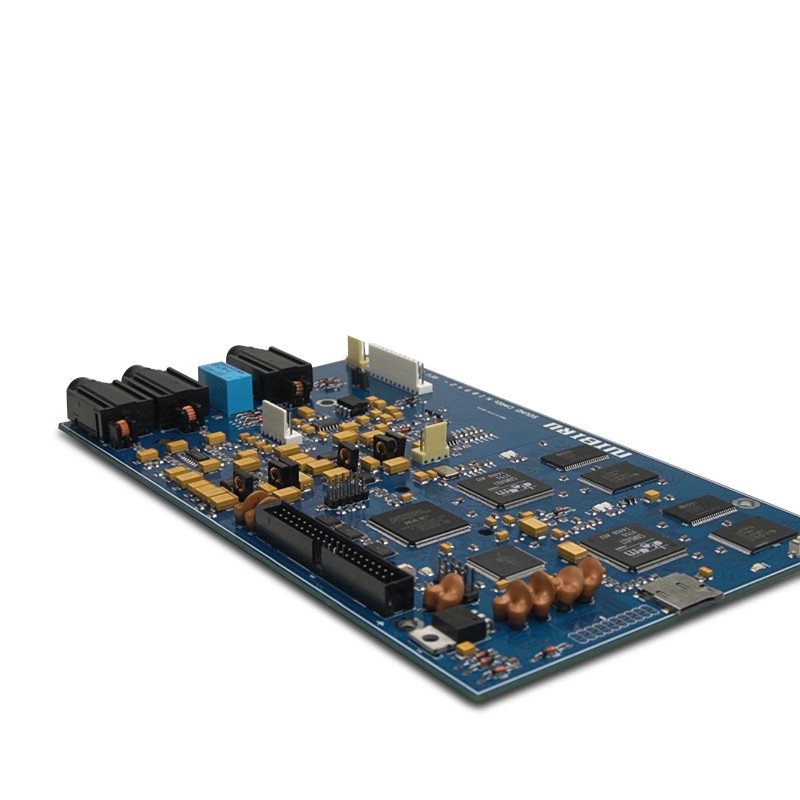

مروحة PCBA

تتخصص Unixplore Electronics في تصنيع وتوريد أجهزة التهوية PCBA عالية الجودة في الصين منذ عام 2008 مع شهادة الجودة ISO9001:2015 ومعيار تجميع PCB IPC-610E.

إرسال استفسار

وصف المنتج

ما هي وحدة تحكم التهوية PCBA؟

كشركة مصنعة محترفة، تود Unixplore Electronics أن توفر لك جهاز تهوية PCBA عالي الجودة، بالإضافة إلى أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.
تعد لوحة دوائر جهاز التنفس الصناعي أحد المكونات الأساسية لمعدات جهاز التنفس الصناعي. وهي مسؤولة عن التحكم في تشغيل جهاز التنفس الصناعي، ومراقبة حالة تنفس المرضى والمعلمات الفسيولوجية، وتوفير العلاج ووظائف التمريض اللازمة.

وتتكون عادةً من لوحة طاقة ولوحة تحكم ولوحة استشعار. لوحة الطاقة مسؤولة عن توفير الطاقة للنظام؛ لوحة التحكم مسؤولة عن التحكم في تشغيل ومراقبة حالة جهاز التنفس الصناعي للمريض، في حين أن لوحة الاستشعار مسؤولة عن جمع حالة تنفس المرضى والمعلمات الفسيولوجية.

عند تصميم وإنتاج لوحات دوائر الجهاز التنفسي، يجب مراعاة العوامل التالية:

أمان:يتطلب سلامة وثبات عاليين لتجنب الحوادث. ولذلك، فإن اختيار وتصميم الدوائر للمكونات يتطلب اختبارات أمنية صارمة والتحقق.
أداء:يجب أن يتمتع بأداء وموثوقية عالية لضمان التشغيل العادي والمراقبة الدقيقة لجهاز التنفس الصناعي.
التوافق:ويجب أن يكون متوافقًا مع المكونات الأخرى لجهاز التنفس الصناعي لضمان التشغيل الطبيعي لجهاز التنفس الصناعي بأكمله.
يكلف:على أساس الأداء والأمن المُرضيين، يجب أخذ تكلفة لوحة الدائرة في الاعتبار لتقليل تكلفة جهاز التنفس الصناعي بأكمله.

توفر Unixplore خدمة متكاملة متكاملة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع مروحة PCBA

* ملف ثنائي الفينيل متعدد الكلور وقائمة الأجزاء المقدمة من العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201 (01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● تركيبات اختبار وظيفة PCBA لجهاز التنفس الصناعي مخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
