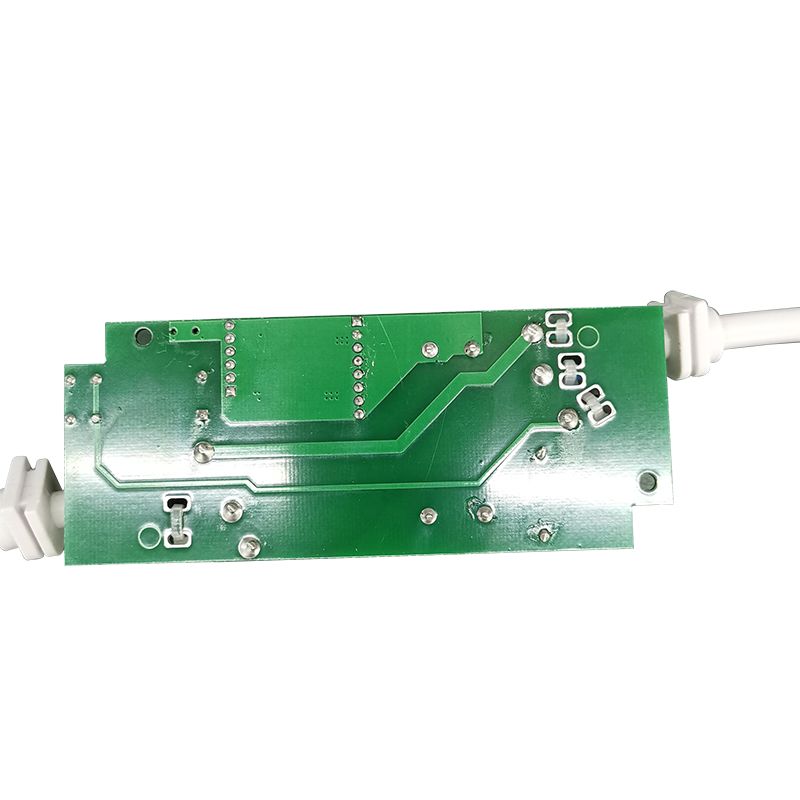

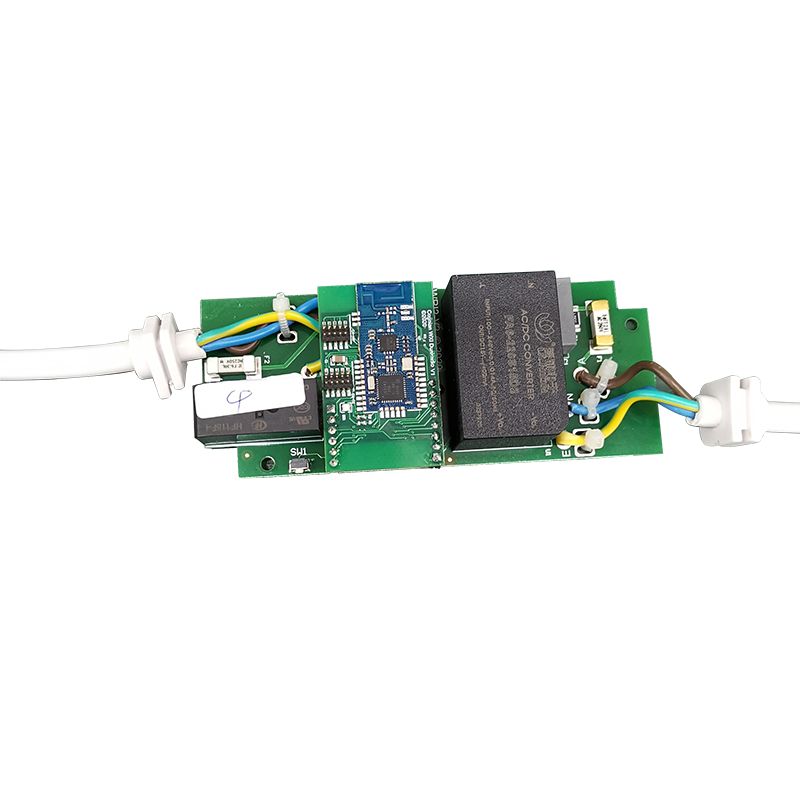

واجهة التتابع اللاسلكية PCBA

منذ عام 2008، توفر Unixplore Electronics خدمات تصنيع وتوريد متكاملة متكاملة لواجهة الترحيل اللاسلكية PCBA عالية الجودة في الصين. حصلت شركتنا على شهادة ISO9001:2015 وتلتزم بمعيار تجميع PCB الخاص بـ IPC-610E.

نموذج:UE-139

إرسال استفسار

وصف المنتج

ما هي واجهة التتابع اللاسلكية PCBA؟

نريد أن ننتهز هذه الفرصة لنقدم لكم الجودة العالية لديناواجهة التتابع اللاسلكية PCBA في Unixplore للإلكترونيات. هدفنا الأساسي هو التأكد من أن عملائنا يفهمون تمامًا قدرات وميزات منتجاتنا. نحن حريصون دائمًا على الشراكة مع عملائنا الحاليين والجدد لتعزيز مستقبل أفضل.

واجهة التتابع اللاسلكية PCBA (الدوائر المطبوعة مجلس الجمعية) يشير إلى منتج تجميع لوحة الدائرة الذي يدمج وظائف واجهة الترحيل اللاسلكية. يجمع هذا النوع من PCBA بين تكنولوجيا الاتصالات اللاسلكية (مثل اتصالات الترددات الراديوية وZigBee وWiFi وBluetooth وما إلى ذلك) مع منطق التحكم في الترحيل لتحقيق التحكم اللاسلكي عن بعد في معدات الترحيل.

تتضمن المكونات الرئيسية لواجهة الترحيل اللاسلكي PCBA عادةًوحدات الاتصالات اللاسلكية, وحدات التحكم في التتابع, وحدات إدارة الطاقةوالدوائر ذات الصلةومكونات الكترونية. وحدة الاتصال اللاسلكية مسؤولة عن استقبال الإشارات اللاسلكية من جهاز الإرسال عن بعد وتحويلها إلى تعليمات يمكن التعرف عليها بواسطة وحدة التحكم في الترحيل. تتحكم وحدة التحكم في المرحل في حالة تبديل المرحل بناءً على هذه التعليمات لتحقيق التحكم عن بعد في الدوائر أو المعدات.

هذا النوع من PCBA له تطبيقات واسعة فيالمنزل الذكي، الأتمتة الصناعية، التحكم عن بعدومجالات أخرى. من خلال واجهة التتابع اللاسلكية PCBA، يمكن للمستخدمين بسهولة التحكم عن بعد وإدارة المعدات الكهربائية المختلفة، والإضاءة، وأنظمة الأمان، وما إلى ذلك، مما يحسن مرونة النظام وملاءمته.

عند تصميم وتصنيع واجهة الترحيل اللاسلكي PCBA، هناك عوامل مثلاستقرار الاتصالات اللاسلكية, مسافة الإرسال, القدرة المضادة للتدخل، والتوافق مع الأنظمة الأخرىبحاجة إلى النظر فيها. وفي الوقت نفسه، من الضروري أيضًا الانتباه إلى تحسين موثوقية PCBA واستهلاك الطاقة والتكلفة لتلبية احتياجات سيناريوهات التطبيق المختلفة.

بشكل عام، تعد واجهة الترحيل اللاسلكية PCBA مكونًا رئيسيًا لتحقيق التحكم في الترحيل اللاسلكي، ويوفر تطبيق واجهة الترحيل اللاسلكية PCBA حلولاً أكثر ملاءمة وكفاءة لسيناريوهات التطبيقات المختلفة.

توفر Unixplore خدمة متكاملة متكاملة لشركتكالتصنيع الالكترونيمشروع. لا تتردد في الاتصال بنا للحصول على مبنى تجميع لوحات الدوائر الإلكترونية الخاصة بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع واجهة التتابع اللاسلكي PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وTHT، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة التصنيع الإلكتروني ذات القيمة المضافة من Unixplore

● خدمة البرمجة المسبقة لـ IC مع ملف بصيغةعرافة، قزموسلة مهملات.
● أداة اختبار وظيفة PCBA لواجهة الترحيل اللاسلكي المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك طلاء ورنيش انتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
