داش كام PCBA

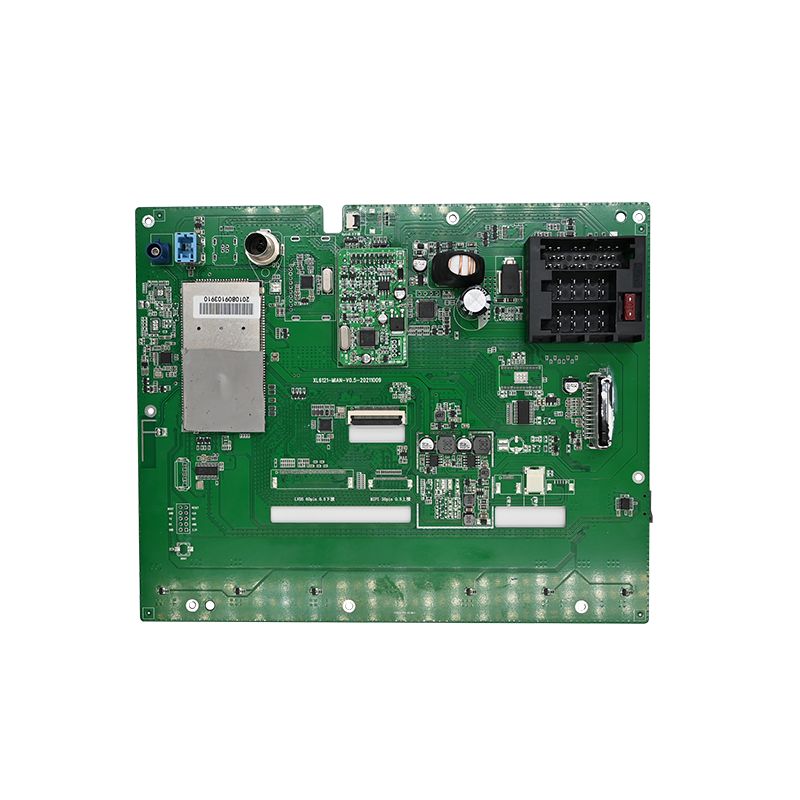

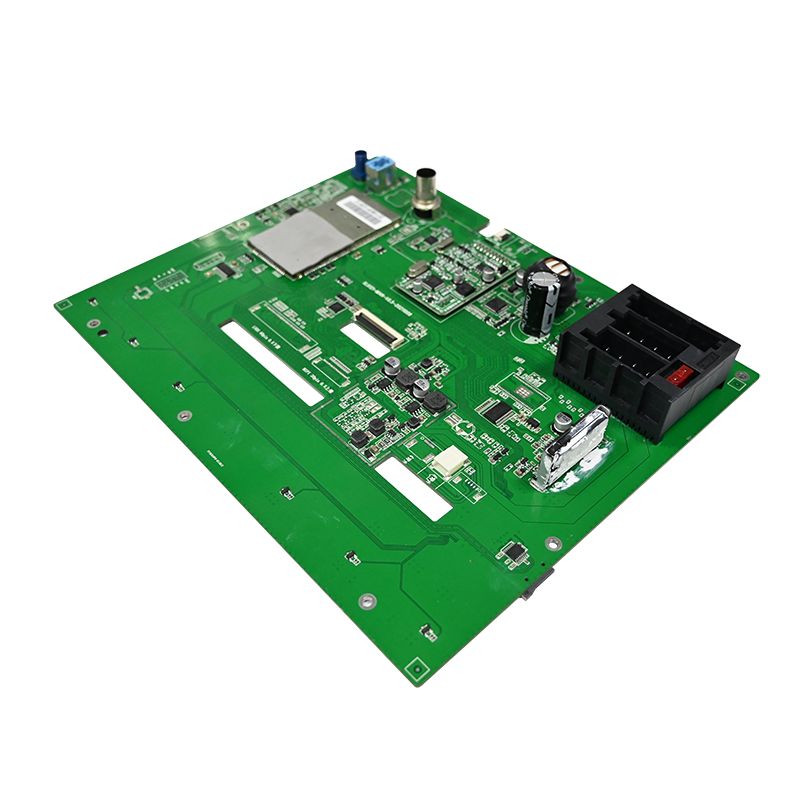

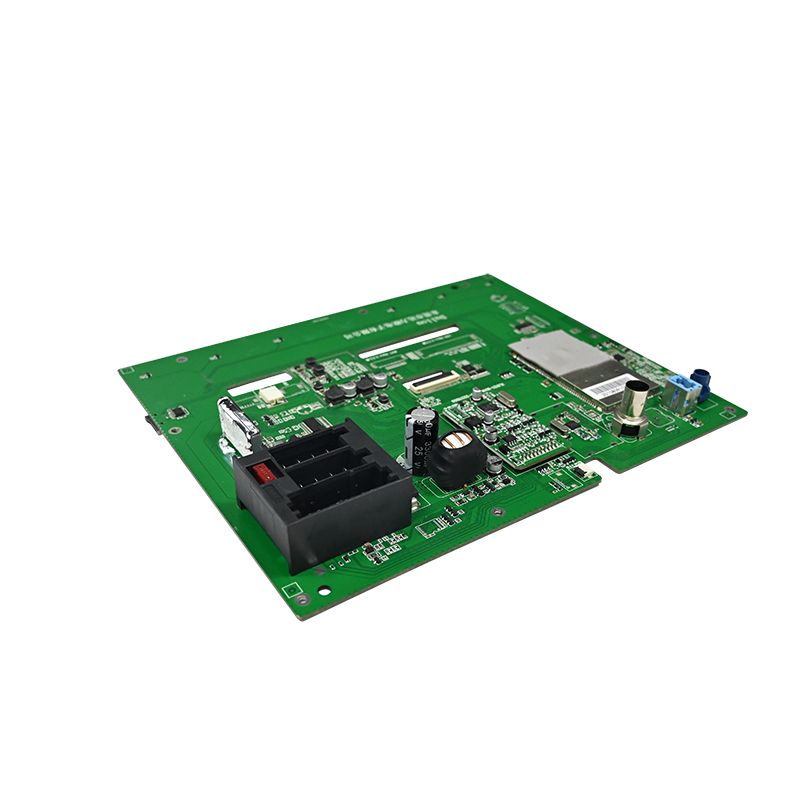

Unixplore Electronics Dash Cam PCBA هو حل موثوق به لكاميرات PCB الخاصة بالسيارات تم تطويره بواسطة شركة تصنيع ومورد Dash Cam PCBA المحترفة في الصين. مصمم لتطبيقات مراقبة المركبات، يدعم PCBA هذا اختيار مكونات السيارات، والإدارة الحرارية، ومقاومة الاهتزاز، وضوابط التصنيع الصارمة لضمان أداء تسجيل مستقر في البيئات القاسية.

إرسال استفسار

وصف المنتج

مواصفات الجودة الأساسية لـ Dash Cam PCBA

حدد هذه المعلمات قبل تحديد مصادر المكونات. ينبع كل قرار من المتطلبات الحرارية والاهتزازية.

بيئة التشغيل لاستخدام السيارات

المعلمة	المواصفات المطلوبة	حالة العالم الحقيقي
نطاق درجة الحرارة	-30 درجة مئوية إلى +85 درجة مئوية (محيط)	الحمل الشمسي على الزجاج الأمامي
ذروة درجة الحرارة الداخلية	+105 درجة مئوية (موصل المعالج)	السكن الأسود في صيف أريزونا
اهتزاز	10 جرام، 10-1000 هرتز	الحفر والطرق الوعرة
جهد الإدخال	9–16 فولت تيار مستمر (شاحنة 24 فولت اختيارية)	تفريغ تحميل المولد
تسجيل الجهوزية	99.9% خلال سنة واحدة	لا توجد مقاطع ضائعة

ميزانية الإدارة الحرارية

عنصر	ماكس تقاطع درجة الحرارة	طريقة التبريد
مستشعر الصورة	70 درجة مئوية	وسادة حرارية لحماية العلبة
المعالج (تشفير H.264)	85 درجة مئوية	لوحة مكشوفة + 12 فيا
درهم	85 درجة مئوية	احتفظ بمسافة 5 ملم من النقاط الساخنة
دوائر الطاقة MOSFETs	105 درجة مئوية	صب النحاس (2 أوقية)

حرجة: قم بتخفيض جميع المكثفات الإلكتروليتية إلى معدل جهد 50% عند 105 درجة مئوية. يفشل غطاء 6.3 فولت على سكة 5 فولت خلال 6 أشهر.

اختيار المكونات لكاميرا داش كام PCBA عالية الجودة

الجودة الجيدة تبدأ بقطع غيار السيارات. تتسبب المكونات المخصصة للمستهلك في حدوث أعطال ميدانية.

مستشعر الصورة ومجموعة العدسات

المعلمة	الحد الأدنى من المواصفات	لماذا يهم؟
نوع المستشعر	CMOS، بإضاءة خلفية (BSI)	التقاط لوحة الإضاءة المنخفضة
دقة	1920 × 1080 بكسل بمعدل 60 إطارًا في الثانية	لوحات ترخيص قابلة للقراءة
حجم البكسل	2.0 ميكرومتر أو أكبر	نسبة الإشارة إلى الضوضاء
النطاق الديناميكي	> 110 ديسيبل	مخارج النفق ووهج الليل
جبل العدسة	M12 مع حلقة القفل	التركيز المقاوم للاهتزاز

تجنب أجهزة استشعار الغالق الدوار بدون إعادة ضبط شاملة. تنتج الحركة السريعة انحرافًا يجعل اللوحات غير قابلة للقراءة.

بنية المعالج والذاكرة

عنصر	الجزء الموصى به	المواصفات الحرجة
شركة نفط الجنوب	نوفاتيك NT96670 أو أمباريلا A12	تشفير H.265، مدخل 2 قناة
درهم	DDR3L (1.35 فولت)	1 جيجابايت كحد أدنى، تصنيف -40 درجة مئوية
فلاش	SPI NOR (32 ميجابايت)	محمل الإقلاع + بيانات المعايرة
تخزين	وحدة تحكم بطاقة SD (UHS-I)	التحقق من خطأ CRC

قاعدة الموثوقية: استخدم LDO منفصلاً للجهد المرجعي لذاكرة DDR (VREF). يؤدي ربطه بـ VDD عبر مقسم المقاوم إلى تقلب البتات فوق 70 درجة مئوية.

سلسلة إمداد الطاقة (الأكثر أهمية)

تفشل كاميرا Dash Cam PCBA هنا أكثر من أي مكان آخر.

السكك الحديدية	الجهد االكهربى	حاضِر	الحماية مطلوبة
مدخل	12V الاسمية	1A كحد أقصى	TVS (مشبك 24 فولت)، قطبية عكسية
جوهر	1.1 فولت	800 مللي أمبير	بداية ناعمة، تيار زائد عند 1.2 أمبير
الإدخال/الإخراج	3.3 فولت	300 مللي أمبير	التسلسل: 3.3 فولت قبل 1.1 فولت
الاستشعار	2.8 فولت (تناظري)	150 مللي أمبير	10 μVrms الضوضاء كحد أقصى
المحرك (التركيز التلقائي للعدسة)	5 فولت	200 مللي أمبير	مفتاح منفصل، الحد من التدفق

حقن تموج 200 mVpp بسرعة 100 كيلو هرتز على مدخلات 12 فولت. يجب ألا يُظهر الفيديو أي أشرطة أفقية.

تخطيط PCBA لسلامة الإشارة ونشر الحرارة

يحدد التخطيط ما إذا كانت كاميرا لوحة القيادة PCBA تسجل بشكل موثوق أو تغلق حركة المرور.

توصية مكدس الطبقات (6 طبقات كحد أدنى)

طبقة	وظيفة	القيد
1	المكونات، مستشعر الصورة	حافظ على طول آثار DDR المتطابقة (±2 مم)
2	أرضي	مستمر تحت SoC وDRAM
3	إشارات DDR، SDIO	إشارة إلى الطائرة الأرضية
4	الطاقة (1.1 فولت، 3.3 فولت)	انقسام مع فجوات 30 مل
5	أرضي (aux)	غرزة للطبقة 2 عبر كل 3 ملم
6	المكونات الثانوية، USB	لا آثار تحت الكريستال

قواعد التوجيه الحرجة

آثار DDR3L - مقاومة 50Ω ±10%، آثار المجموعة 8 بطول 0.5 مم
MIPI CSI (مستشعر SoC) - أزواج تفاضلية، عدم تطابق الطول < 0.2 مم
فتحة بطاقة SD - مقاومات متسلسلة 22 أوم بالقرب من SoC للتحكم في التجاوز
كريستال (27 ميجاهرتز) - حلقة حماية مزودة بفتحات مؤرضة، ولا يوجد مستوى طاقة أسفلها

ضوابط عملية التصنيع من أجل الاتساق

تتطلب كاميرا داش كام PCBA عالية الجودة التحكم الإحصائي في العملية (SPC) في كل سطر.

لصق اللحيم وإنحسر

خطوة العملية	مواصفة	طريقة التفتيش
سمك الاستنسل	0.10 مم (قطع بالليزر)	2D SPI (تفاوت الحجم ±20%)
ذروة إنحسر (خالية من الرصاص)	245 درجة مئوية ± 3 درجة مئوية	ملف التعريف (5 مناطق دقيقة)
الوقت فوق السائل	60-90 ثانية	الحرارية من النوع K على DRAM
تطهير النيتروجين	1000 جزء في المليون O2 كحد أقصى	يقلل من الإفراغ تحت شركة نفط الجنوب

الفحص البصري والأشعة السينية

AOI (بصري تلقائي) - يتحقق من قطبية المكونات وجسور اللحام والأسلاك المرفوعة
AXI (الأشعة السينية) – إلزامي لحزم BGA (SoC وDRAM). نسبة الفراغ تحت الكرة < 25%
ICT (اختبار داخل الدائرة) - يتحقق من قضبان الطاقة والساعات وإعادة ضبط الإشارات قبل وميض البرامج الثابتة

اختبارات التحقق من الصحة قبل الإنتاج الضخم

يجب أن يجتاز كل تصميم لكاميرا داش PCBA هذه الاختبارات الستة.

امتحان	طريقة	معايير النجاح/الفشل
ركوب الدراجات الحرارية	-30 درجة مئوية إلى +85 درجة مئوية، 100 دورة	لا يوجد تجميد للفيديو، وانجراف RTC < 2 جزء في المليون
إسقاط الصدمة	1 متر على الخرسانة، 3 اتجاهات	لا يوجد إخراج لبطاقة SD ولا إعادة تشغيل
الجهد الزائد	24 فولت لمدة 60 ثانية	مشابك TVS، يستأنف PCBA بعد دورة الطاقة
الاتصال ESD	±8 كيلو فولت على موصل USB	لا فقدان الإطار، لا إعادة تعيين
مناعة الترددات اللاسلكية	20 فولت/م، 80-2700 ميجا هرتز	لا وميض على الشاشة
الحياة المتسارعة	85 درجة مئوية / 85% رطوبة نسبية لمدة 500 ساعة	لا يوجد تآكل على منفذ micro-USB

الأسئلة الشائعة – الأسئلة الشائعة حول جودة Dash Cam PCBA

Q1: لماذا تفشل العديد من تصميمات Dash cam PCBA بعد 6 أشهر من وضع الانتظار؟
ج: الفشل الأساسي هو المكثف الفائق أو تدهور البطارية نتيجة الشحن المستمر في درجات حرارة عالية. يعمل وضع ركن السيارة على إبقاء كاميرا لوحة القيادة PCBA نشطة لمدة تزيد عن 12 ساعة يوميًا عند درجة حرارة الزجاج الأمامي 60-80 درجة مئوية. تحدث ثلاثة حالات فشل محددة:
1.ارتفاع ESR للمكثف الفائق - تعمل أغطية 2.7V/10F القياسية على زيادة مقاومة السلسلة المكافئة من 50 mΩ إلى أكثر من 1Ω بعد 2000 ساعة عند 70 درجة مئوية. وهذا يمنع تدفق الملف النهائي عند انقطاع الإشعال. استخدم أغطية السيارات الفائقة المصنفة عند 85 درجة مئوية مع ESR الأولي < 30 mΩ.
2.LDO الإغلاق الحراري - يعمل LDO بقدرة 3.3 فولت على تشغيل كشف الحركة أثناء الوقوف. بدون محول باك مخصص (كفاءة 90% مقابل 60% لـ LDO)، تتجاوز درجة حرارة الوصلة 125 درجة مئوية. قم بالتبديل إلى باك متزامن مع انتشار الطيف.
3.تسرب بطارية RTC - تسرب البطاريات الاحتياطية الخلوية المعدنية (CR1220) المنحل بالكهرباء فوق 80 درجة مئوية، مما يؤدي إلى تآكل الآثار القريبة. استبدله بمكثف فائق 0.1F للنسخ الاحتياطي لـ RTC - لا يوجد خطر تسرب.
تحقق دائمًا من وضع الوقوف باستخدام الكاميرا الحرارية بعد 4 ساعات في فرن بدرجة حرارة 50 درجة مئوية.

Q2: كيف يؤثر وضع مكون PCBA على جودة الفيديو الليلي في كاميرات Dash؟
ج: يؤثر موضع المكونات على اقتران الضوضاء الكهربائية بالطاقة التناظرية وخطوط الساعة لمستشعر الصورة. هناك ثلاث قواعد لتحديد الموضع تؤثر بشكل مباشر على اللقطات الليلية:
استمر في تبديل المنظمات على بعد 30 مم من المستشعر - يقترن تموج 2 ميجاهرتز من محول DC-DC بالسكة التناظرية للمستشعر بجهد 2.8 فولت إذا كانت الآثار متوازية. قم بالقياس باستخدام محلل الطيف - أي تحفيز أعلى من -85 ديسيبل فولت عند تردد ساعة البكسل يخلق نطاقًا رأسيًا في الإضاءة المنخفضة.
فصل الإدخال/الإخراج الرقمي عن ممرات MIPI - تشع خطوط بيانات بطاقة SD (حتى 200 ميجا هرتز التوافقيات) في ساعة MIPI التفاضلية عند توجيهها على الطبقات المجاورة. أضف سياجًا مؤرضًا بين منطقتي SDIO وMIPI.
ضع أغطية الفصل على مسافة 1 مم من المستشعر - يعمل غطاء سيراميك بسعة 4.7 ميكروفاراد عند كل دبوس طاقة على امتصاص الضوضاء عالية التردد. تزيد القبعات الأبعد من 2 مم من الضوضاء بمقدار 15 ديسيبل، ويمكن رؤيتها على شكل خطوط أفقية في الظل.
تنتج كاميرا لوحة القيادة PCBA جيدة التصميم فيديو ليليًا نظيفًا حيث يمكن قراءة لوحات الترخيص بسرعة 5 لوكس. يضيف التصميم السيئ قطعًا أثرية تفشل في مراجعة الطب الشرعي.

Q3: هل يمكنني استخدام نفس كاميرا Dash Cam PCBA للكاميرات الأمامية والخلفية؟
ج: لا، نظرًا لوجود ثلاثة اختلافات في الأجهزة لا يمكن حلها عن طريق البرامج الثابتة وحدها:
مسافة تركيز العدسة - تتطلب الكاميرات الأمامية تركيزًا لا نهائيًا (3 أمتار إلى الأفق). تحتاج الكاميرات الخلفية إلى تركيز وثيق (0.5 متر إلى المصد) للتصميمات الداخلية للهاتشباك. يختلف ارتفاع أسطوانة العدسة بمقدار 1.2 ملم. تكلف لوحة PCBA الشائعة مع حامل العدسة القابل للتعديل أكثر من تصميمين مخصصين.
اتجاه مستشعر الصورة - يتم تثبيت الكاميرات الأمامية في وضع مستقيم. غالبًا ما يتم تركيب الكاميرات الخلفية رأسًا على عقب (العنوان الرئيسي على الزجاج). يقرأ المستشعر وحدات البكسل من الأعلى إلى الأسفل. يؤدي قلب الصورة رقميًا إلى إضافة زمن انتقال بإطار واحد (33 مللي ثانية بمعدل 30 إطارًا في الثانية)، مما يتسبب في عدم تطابق المزامنة في التسجيلات ثنائية القناة. يتطلب قلب الأجهزة من خلال إعداد التسجيل ملفات تكوين مستشعر مختلفة.
البيئة الحرارية - يتلقى الزجاج الأمامي الخلفي حملاً شمسيًا أقل بنسبة 30% من الزجاج الأمامي. قد لا تقوم لوحة PCBA المُحسَّنة من الأمام والتي تتميز بخنق قوي للطاقة أبدًا بتشغيل التبريد في الجزء الخلفي، مما يؤدي إلى عدم تطابق تقادم المكثف. ستظهر سنتان من التشغيل فشل الوحدة الأمامية قبل الخلفية.
بدلاً من ذلك، قم بتصميم لوحة أم مشتركة تحتوي على لوحتين من مستشعرات الميزانين. تحتوي كاميرا Dash Cam الأساسية PCBA على المعالج والطاقة. تحتوي كل لوحة مستشعر على حامل العدسة الخاص بها ودبابيس التوجيه وسمك الوسادة الحرارية. يقلل هذا الأسلوب من إجمالي وحدات SKU مع الحفاظ على جودة الصورة.

أهداف إنتاج الإنتاجية للجودة الجيدة

مرحلة العملية	العائد المقبول	الإجراء إذا أدناه
اختبار اللوحة العارية (مسبار الطيران)	> 99.5%	التدقيق عن طريق التنسيب
وضع SMT	> 99.8%	تحقق من معايرة وحدة التغذية
تكنولوجيا المعلومات والاتصالات + البرامج الثابتة	> 98.5%	مراجعة دبابيس بوجو تركيبات الاختبار
اختبار الفيديو النهائي (تشغيل لمدة 30 دقيقة)	> 99%	عينة حرق 5%

تتحمل كاميرا Dash Cam PCBA عالية الجودة ثلاث سنوات من التقلبات اليومية في درجات الحرارة والاهتزاز والجهد العابر. التصميم مع خفض تصنيف السيارات، والتحقق من صحة التصوير الحراري، ومراجعة كل مجموعة إنتاج. يوفر هذا النهج كاميرات اندفاعة تلتقط اللحظة المهمة.
