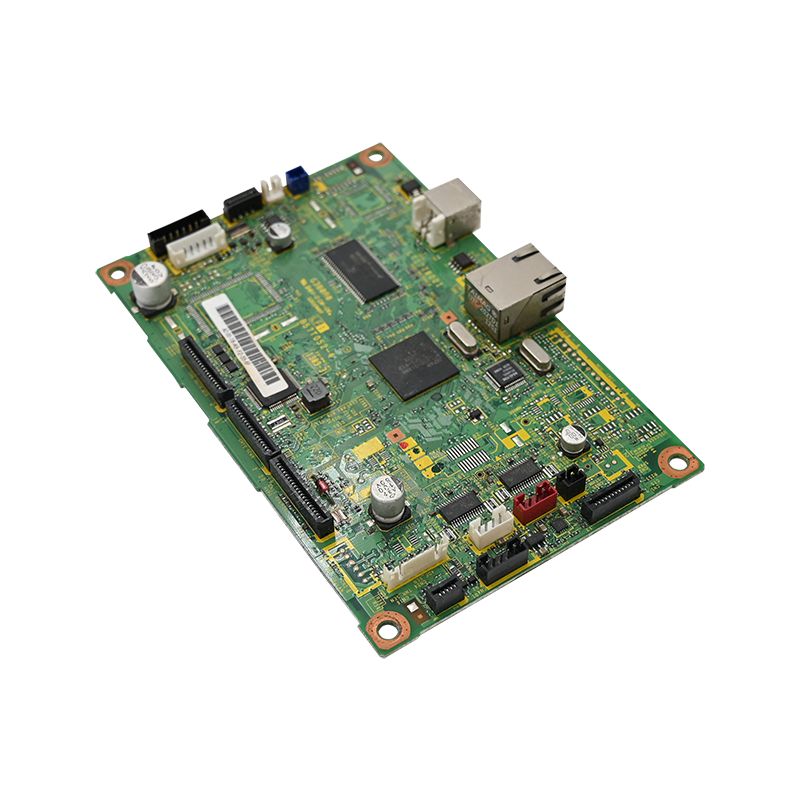

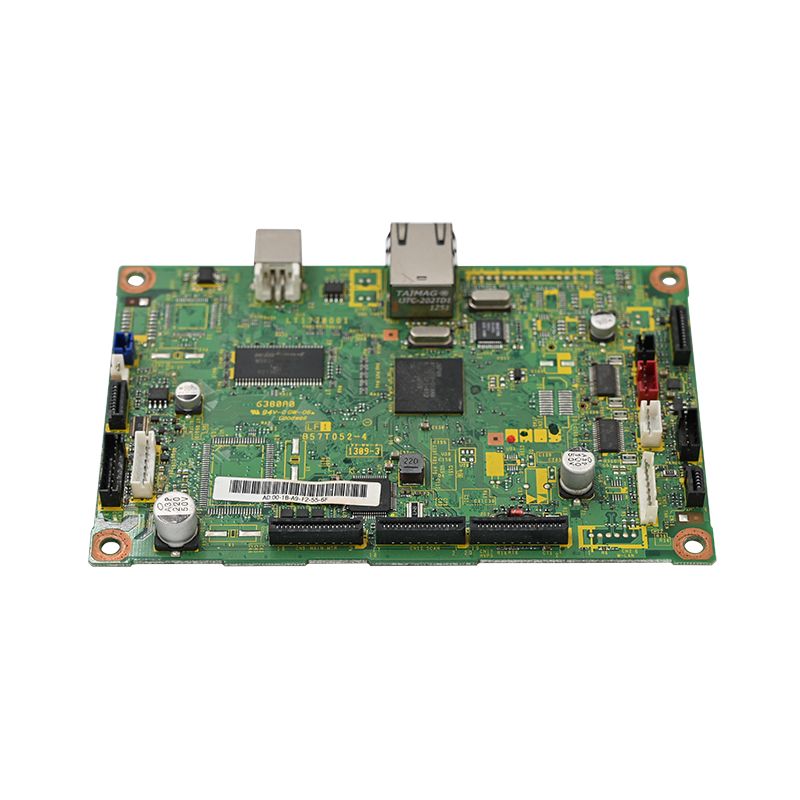

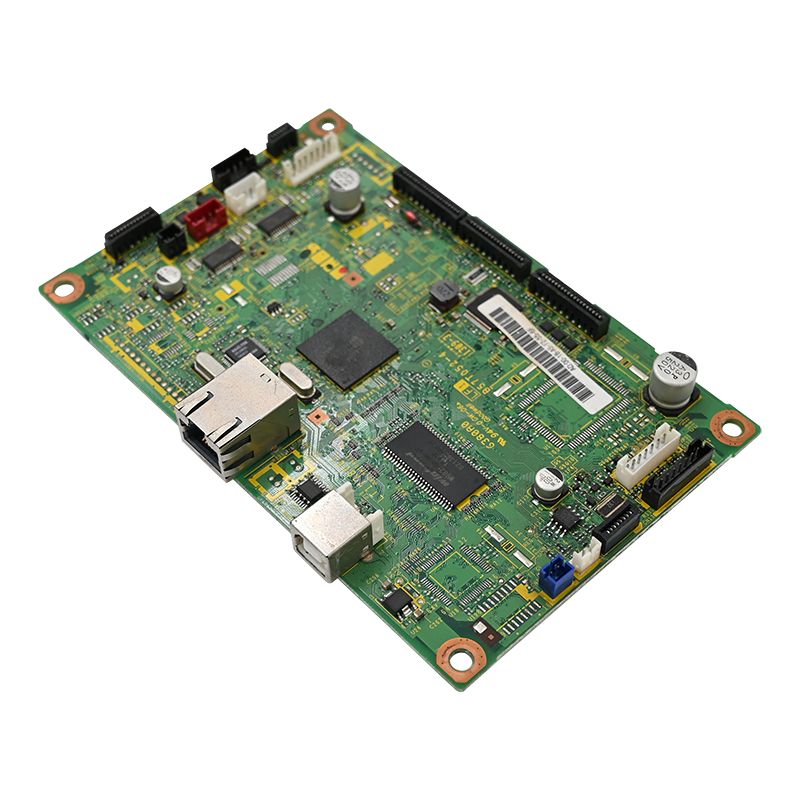

أوبد الماسح الضوئي PCBA

يتطلب تصنيع ماسح ضوئي متين ودقيق لـOBD2 PCBA أكثر من مجرد تجميع المكونات. من خلال عقدين من العمل في أجهزة تشخيص السيارات، غالبًا ما ترجع حالات الفشل إلى ضعف تصميم ثنائي الفينيل متعدد الكلور، أو الموصلات دون المستوى المطلوب، أو الإدارة الحرارية غير الكافية. يوجد أدناه مخطط تفصيلي خطوة بخطوة لإنتاج لوحات احترافية تتحمل ظروف المرآب الواقعية.

إرسال استفسار

وصف المنتج

مع تزايد حوسبة المركبات، يستمر الطلب على الماسحات الضوئية عالية الدقة والمتينة (OBD2) (التشخيص على متن الطائرة) في النمو. في Unixplore Electronics، نقدم خدمة تصنيع شاملة لـOBD2 Scanner PCBA - بدءًا من تخطيط PCB ومصادر المكونات وحتى التجميع والاختبار والطلاء المطابق.

مع أكثر من عشر سنوات من الخبرة في قطاع إلكترونيات السيارات، تم تصميم حلول PCBA للماسح الضوئي obd2 لدينا لتحمل البيئات القاسية لمحلات تصليح السيارات وخلجان المحركات.

لماذا تختار Unixplore لجهاز PCBA الخاص بك؟

جودة من فئة السيارات: تم تصميم لوحاتنا بمكونات مصنفة لدرجات حرارة تتراوح من -40 درجة مئوية إلى +105 درجة مئوية، مما يضمن التشغيل تحت درجات حرارة شديدة على غطاء المحرك.
التصنيع الجاهز: نحن نقدم خدمة شاملة بما في ذلك تجميع SMT والاختبار الوظيفي وبناء الصناديق.
التركيز على الموثوقية: تشتمل الميزات على تصميم ثنائي الفينيل متعدد الكلور من 4 طبقات لضمان سلامة الإشارة، وطلاء مطابق للحماية من التآكل، واختبار صارم داخل الدائرة (ICT).
التميز المعتمد: منشأتنا حاصلة على شهادة ISO 9001:2015 ومتوافقة مع معايير IPC-610E.

المواصفات الأساسية لماسح ضوئي OBD2 PCBA الخاص بنا

تم تصميم لوحات الماسح الضوئي obd2 الاحترافية الخاصة بنا بمعلمات غير قابلة للتفاوض لضمان التوافق مع المركبات الحالية لعام 1996 (البنزين والديزل).

المعلمة	مواصفة	الميزة التقنية
جهد التشغيل	8 فولت - 36 فولت تيار مستمر (مع حماية عابرة 60 فولت)	يتعامل مع طفرات الجهد أثناء بدء القفز دون ضرر.
بروتوكولات الاتصال	يمكن (ISO 15765)، KWP2000، ISO 9141، J1850، UDS	يضمن تغطية واسعة للمركبة (الأمريكية والأوروبية والآسيوية).
MCU (المعالج)	32 بت ARM Cortex (≥168 ميجاهرتز)	يوفر فك تشفير خالي من التأخر لمعرفات PID المتعددة في الوقت الفعلي.
المدخلات التناظرية	قناتان، 0-5 فولت، دقة 12 بت	يسمح بالقراءة المباشرة لأجهزة الاستشعار التناظرية (MAP، TPS).
درجة حرارة التشغيل	-40 درجة مئوية إلى +105 درجة مئوية	يتحمل حرارة المحرك والأجواء المتجمدة.
حماية البيئة والتنمية المستدامة	اتصال ± 8 كيلو فولت، تفريغ هواء ± 15 كيلو فولت (IEC 61000-4-2)	يمنع الضرر الساكن الناتج عن التعامل المتكرر مع المستخدم.
هيكل ثنائي الفينيل متعدد الكلور	4-طبقة (الحد الأدنى) مع طائرات أرضية/طاقة مخصصة	يقلل الضوضاء في حافلات CAN/LIN لنقل البيانات بشكل موثوق.

أوصى BOM ومصادر المكونات

نحن نستخدم فقط المكونات المتميزة التي يتم الحصول عليها من الموزعين المعتمدين لضمان طول العمر والأداء.

أجهزة الإرسال والاستقبال: جهاز إرسال واستقبال CAN من فئة السيارات + جهاز إرسال واستقبال متوافق مع ISO9141/KWP2000 لتوفير اتصالات حافلة قوية.
الحماية: مجموعة الصمام الثنائي لقمع الجهد العابر لحماية تفريغ الحمل.
الاتصال: موصل ذكر OBD2 ذو 16 سنًا، مطلي بالذهب مع مزلاج قفل (يمنع أكسدة التلامس ويضمن الموثوقية على المدى الطويل عبر دورات التوصيل المتكررة).
منظم الجهد الكهربي: يضمن منظم التسرب المنخفض بقدرة 5 فولت/400 مللي أمبير من فئة السيارات إمداد طاقة ثابتًا.

عملية التصنيع لدينا: الجودة دون أي تنازلات

نحن نتبع تدفقًا صارمًا للتصنيع لتقليل الأعطال الميدانية وعائدات الضمان.

1. تخطيط ثنائي الفينيل متعدد الكلور وسلامة الإشارة

التأريض النجمي: يتم فصل التأريض التناظري والرقمي وربطهما فقط في نقطة واحدة بالقرب من مصدر الطاقة لتقليل الضوضاء.
التحكم في المعاوقة: آثار CAN_H/CAN_L متوازية ومتطابقة في الطول (120Ω ±10% مقاومة تفاضلية).
موضع ESD: يتم وضع مكونات الحماية ضمن 5 مم من دبابيس موصل OBD2 لتحقيق الأمان الأمثل.

2. التجميع واللحام

لحام خالي من الرصاص: استخدام لحام SAC305 للامتثال لقواعد RoHS.
الموصلات عبر الفتحة: مخصصة لموصل OBD2 ذي 16 سنًا لمنع التشقق بعد دورات التوصيل المتكررة.
الطلاء المطابق: يتم تطبيق طلاء الأكريليك أو السيليكون للحماية من الرطوبة وقطرات المواد الكيميائية.

3. الاختبار والمعايرة داخل الدائرة (ICT).

يجب على كل ماسح ضوئي obd2 PCBA أن يجتاز بروتوكولًا صارمًا قبل الشحن:

اختبار الاستمرارية: يتم التحقق من وجود شورتات على جميع الدبابيس الستة عشر.
اختبار المصافحة: التنقل عبر CAN وKWP وJ1850 باستخدام جهاز محاكاة مركبة قابل للبرمجة.
فحص السحب الحالي: تم التحقق من أنه <70 مللي أمبير في وضع الخمول (إيقاف الإشعال) لمنع استنزاف بطارية السيارة.

أوضاع الفشل الشائعة والوقاية لدينا

فشل	الحل لدينا
لا يوجد اتصال على بعض النماذج	إضافة مقاومات سحب 510Ω على خط K.
إعادة تعيين عشوائي أثناء التحريك	تمت إضافة مكثف مرحلة الإدخال (1000 درجة فهرنهايت) لمنع انقطاع التيار الكهربائي.
يمكن جهاز الإرسال والاستقبال في مهب	تضمين صمام ثنائي مخصص لحماية ناقل CAN بين CAN_H/CAN_L والأرض.

خدمات القيمة المضافة: تكامل Bluetooth/WiFi

غالبًا ما تؤدي إضافة اتصال لاسلكي إلى الماسحات الضوئية الخاصة بـOBD2 إلى تحديات EMC. لدينا الخبرة الهندسية اللازمة لدمج Bluetooth/WiFi بنجاح مع اجتياز معايير EMC للسيارات (على سبيل المثال، CISPR 25).

العزل المادي: يتم عزل القسم اللاسلكي عن آثار CAN لتقليل التداخل.
طاقة منفصلة: منظم جهد مخصص للوحدة اللاسلكية لمنع اقتران الضوضاء.
خرزات الفريت والملفات ذات الوضع المشترك: تُستخدم في مدخلات الطاقة وخطوط CAN لمنع الانبعاثات وضمان سلامة الإشارة.

حول يونيكسبلور للإلكترونيات

تأسست شركة Unixplore Electronics Co., Ltd. في عام 2011، وهي شركة رائدة في مجال توفير خدمات التصنيع الإلكتروني الشاملة بموجب عقد تسليم المفتاح.
سعة المصنع: أكثر من 3000 متر مربع مع 6 خطوط SMT و4 خطوط DIP.
الإنتاج السنوي: أكثر من 1,500,000 قطعة من PCBAs و150,000 مجموعة من المنتجات النهائية.
الوصول العالمي: نحن نصدر إلى أمريكا الشمالية وأوروبا وأوقيانوسيا.

هل أنت مستعد لإطلاق مشروع الماسح الضوئي OBD2 الخاص بك؟

لا يوجد حد أدنى لكمية الطلب (لا موك)
استشارة فنية مجانية ومراجعة سوق دبي المالي
شحن النموذج الأولي في أقل من 72 ساعة

لا تدع منتجات تشخيص السيارات الخاصة بك تظل عالقة في مرحلة المخطط. مع أكثر من عشر سنوات من الخبرة في تصنيع إلكترونيات السيارات PCBA، تساعدك Unixplore على تحويل تصميماتك بسرعة إلى منتجات عالية الجودة وجاهزة للإنتاج الضخم.
