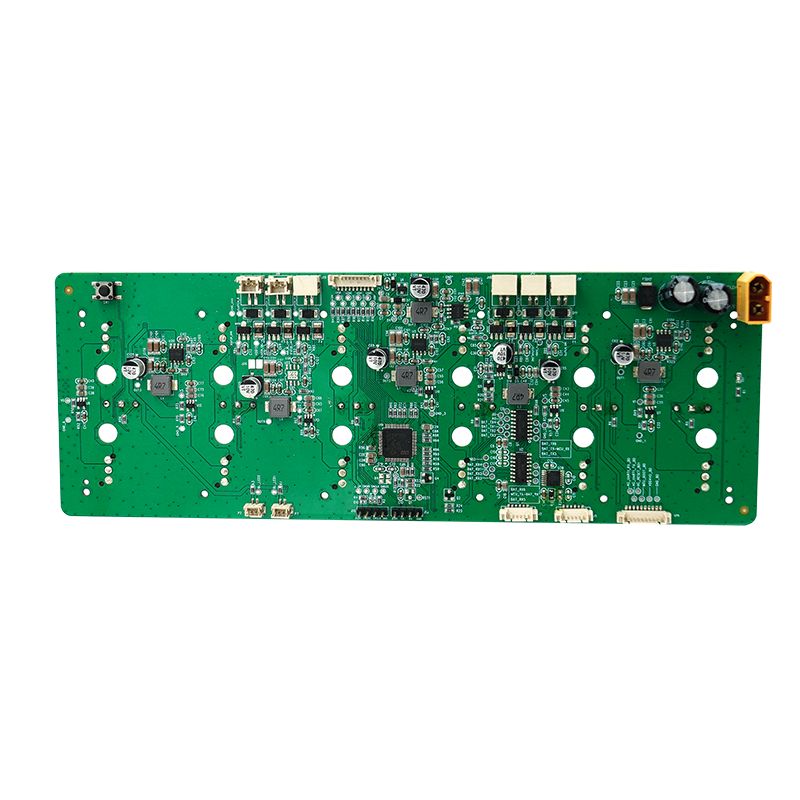

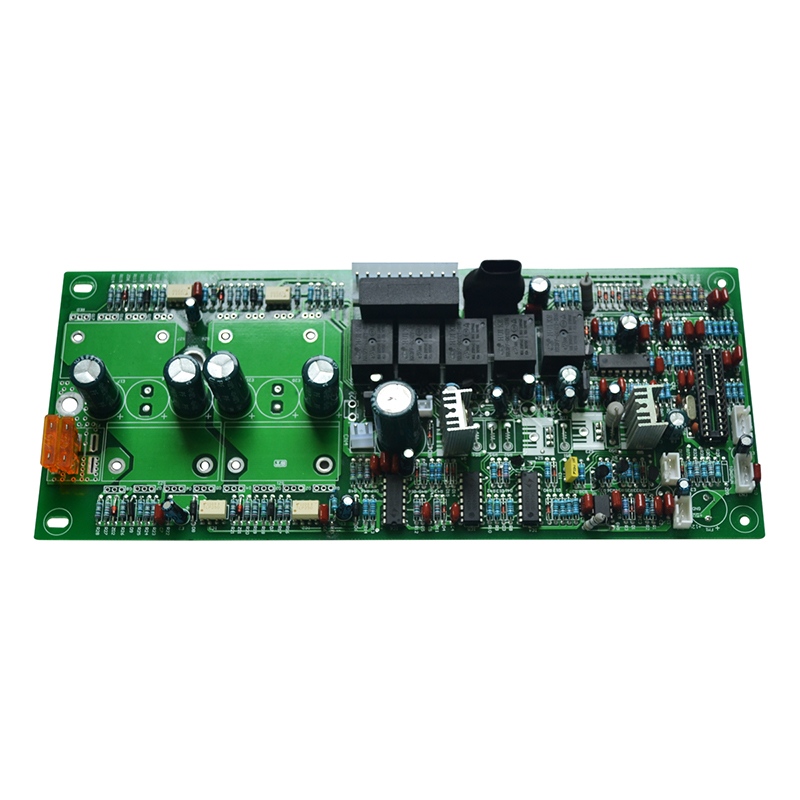

مسدس تدليك PCBA

ما هو الإجراء لإنتاج مسدس التدليك PCBA: دليل التصنيع لمدة 20 عامًا

يتطلب إنتاج مسدس التدليك PCBA التعامل مع التيار العالي والتحكم في المحركات بدون فرش وسلامة المستخدم. بعد عقدين من تصنيع إلكترونيات المحركات، رأيت تصميمات ترتفع درجة حرارتها، أو تفقد السرعة تحت الحمل، أو تخلق مخاطر على البطارية. يغطي هذا الإجراء خطوة بخطوة سير عمل الإنتاج بالكامل بدءًا من اختيار المكونات وحتى الاختبار النهائي.

تدفق الإنتاج القياسي لمسدس التدليك PCBA

يتبع كل مسدس تدليك PCBA تسلسلًا من 9 خطوات. يؤدي تخطي أي خطوة إلى زيادة معدلات فشل الحقل.

الخطوة 1 - شراء المكونات والتفتيش الوارد

الاختبار: عينة 50 MOSFET من كل دفعة. قياس Rds(on) عند 25 درجة مئوية و80 درجة مئوية. رفض الكميات التي تزيد عن 7 م أوم عند درجة حرارة عالية.

الخطوة 2 - استنسل لصق اللحام والطباعة

هام: استخدم استنسل الخطوة - بسمك 0.12 مم تحت الدوائر المتكاملة منخفضة المقاومة (MOSFET)، و0.10 مم تحت MCU وأجهزة الاستشعار. سمك واحد وحده يسبب إما الفتحات أو الجسور.

الخطوة 3 – تجميع SMT وإعادة التدفق

• ترتيب التنسيب: مستشعرات القاعة → السلبيات → MOSFETs → MCU → الموصلات
• ملف إنحسر: الذروة 245 درجة مئوية لمدة 10 ثوانٍ (خالية من الرصاص)
• جو النيتروجين - مطلوب لحزم QFN (MCU، برنامج تشغيل البوابة)
• الفحص بالأشعة السينية - إلزامي لفحص الإفراغ تحت منصات MOSFET (الفراغات < 20%)

الخطوة 4 – اللحام الانتقائي للمكونات من خلال الفتحة

غالبًا ما يحتاج مسدس التدليك PCBA إلى أجزاء من خلال الفتحات للقوة الميكانيكية:

لا تقم بإعادة تدفق الأجزاء الموجودة في الفتحة. تذوب أجسامها البلاستيكية في الفرن على درجة حرارة 245 درجة مئوية.

تصميم دائرة محرك المحرك لمسدس التدليك PCBA

يحدد قسم محرك المحرك معالجة التيار المتوقف ووقت تشغيل البطارية.

محرك DC بدون فرشات ثلاثي الطور (BLDC).

التصميم الحراري: كل MOSFET يتبدد ما يصل إلى 2 واط عند 20 أمبير. استخدم المنافذ الحرارية (9 لكل MOSFET) التي تتصل بصب النحاس السفلي (2 أونصة كحد أدنى).

إدارة الطاقة للبطارية والشحن

السلامة الحرجة: استخدم مسارين مستقلين لحماية التيار الزائد - أحدهما في مشغل البوابة والآخر في الدائرة المتكاملة لحماية البطارية. يجب ألا يسمح خطأ واحد للمحرك بالعمل دون قيادة.

برمجة البرامج الثابتة والمعايرة

لا يترك مسدس التدليك PCBA الإنتاج بدون معايرة كاملة.

تسلسل البرمجة

1. فلاش أداة تحميل التشغيل – عبر SWD أو UART (5 ثوانٍ)
2. ثوابت المعايرة - مخزنة في فلاش EEPROM أو MCU
3. جدول البحث عن السرعة – واجب PWM مقابل RPM المستهدف (12 نقطة)
4. عتبة الكشف عن المماطلة - الحد الحالي مضبوط على 22A ± 1A

معلمات المعايرة المخزنة لكل لوحة

سبب أهمية المعايرة: بدون معايرة Hall لكل لوحة، يصدر المحرك صوتًا مسموعًا بسرعات منخفضة. يرفض المستخدمون مسدسات التدليك التي تبدو معيبة.

التجميع والتكامل الميكانيكي

يعد PCBA عديم الفائدة إذا لم يكن مناسبًا للمقبض أو يبدد الحرارة.

بالوعة الحرارة والواجهة الحرارية

الاختبار: قم بتشغيل مسدس التدليك PCBA بسرعة 2800 دورة في الدقيقة لمدة 30 دقيقة. يجب أن تظل درجة حرارة علبة MOSFET أقل من 85 درجة مئوية.

تسخير الأسلاك وتخفيف سلالة الموصل

• أسلاك البطارية - ملحومة ثم مُلصقة بالسيليكون (تمنع التعب المرن)
• أسلاك طور المحرك - موصل JST مع مزلاج القفل (20 دورة على الأقل)
• كابل الزر المرن – موصل ZIF، مسافة 0.5 مم، مُلصق بعد الإدخال

اختبار الإنتاج ومراقبة الجودة

يجب على كل مسدس تدليك PCBA أن يجتاز هذه الاختبارات الخمسة قبل التجميع.

اختبار الاحتراق والاهتزاز

عينة 5% من الإنتاج لـ:

• 6 ساعات عند 2400 دورة في الدقيقة - مراقبة درجة حرارة MOSFET عبر مستشعر MCU
• اهتزاز عشوائي – 5 جرام، 30 دقيقة (يحاكي سقوط الأداة)
• دورة تفريغ الشحن – 3 دورات (تتحقق من حماية IC)

الأسئلة الشائعة – الأسئلة الشائعة حول إنتاج مسدس التدليك PCBA

Q1: ما الذي يسبب فقدان مسدس التدليك PCBA للطاقة تحت ضغط الجسم؟

ج: السبب الرئيسي هو عدم كفاية قوة محرك البوابة لوحدات MOSFET عالية الجانب. عندما يزيد الضغط من حمل المحرك، تحاول وحدة التحكم BLDC زيادة التيار. إذا كان مكثف التمهيد (الذي يزود مشغل البوابة ذات الجانب العلوي بالطاقة) أصغر من الحجم، فإن جهد البوابة ينخفض ​​إلى ما دون عتبة MOSFET، مما يزيد من Rds(on) من 4 mΩ إلى 20 mΩ. يؤدي هذا إلى إنشاء حلقة حرارية هاربة:

انخفاض الجهد ← محرك البوابة السفلي ← مقاومة أعلى ← المزيد من الحرارة ← زيادة المقاومة

يتطلب الإصلاح ثلاثة تغييرات على مسدس التدليك PCBA:

1. قيمة مكثف Bootstrap - استخدم 220 nF كحد أدنى (تستخدم العديد من التصميمات 47 nF). احسب بناءً على شحن البوابة: C_boot = (Q_g × 10) / ΔV. بالنسبة للدوائر المتكاملة منخفضة المقاومة (Q_g = 30 nC)، يوفر 220 nF هامشًا آمنًا.
2. ذروة تيار برنامج تشغيل البوابة - حدد برنامج تشغيل بقدرة حوض/مصدر 1.5 أمبير (على سبيل المثال، DRV8320). لا يمكن للسائقين الضعفاء (0.5 أمبير) إعادة شحن غطاء التمهيد أثناء دورات عمل PWM العالية.
3. الصمام الثنائي Bootstrap - استخدم الصمام الثنائي فائق السرعة (trr <50 ns). يحتوي المعيار 1N4148 على استرداد 4 ns ولكن تصنيف 100 مللي أمبير فقط - غير كافٍ لمسدس التدليك PCBA الذي يعمل عند 20 كيلو هرتز PWM. قم بالتبديل إلى BAS3007 (1A، 10 ns).

بعد هذه التعديلات، يظل تيار المماطلة مستقرًا عند 22 أمبير حتى مع 15 كجم من ضغط الجسم المطبق.

Q2: كيف يمكنني منع المشغلات الكاذبة IC لحماية البطارية على مسدس التدليك PCBA؟

ج: تحدث المشغلات الكاذبة عندما تقترن ضوضاء تبديل المحرك بخط الاستشعار الحالي الخاص بدائرة حماية البطارية. يؤدي تبديل الطور لمحرك BLDC إلى إنشاء طفرات تيار بمقدار 1 ميكروثانية تصل إلى 50 أمبير - وهي سرعة كبيرة جدًا بحيث لا يمكن لدائرة الحماية المتكاملة تمييزها عن دائرة كهربائية قصيرة. تعمل ثلاثة إصلاحات للأجهزة على حل هذه المشكلة:

مرشح الترددات المنخفضة على المدخلات الحسية - قم بتركيب مرشح RC (10Ω + 1 μF سيراميك) مباشرة على طرف CS+ الخاص بدائرة الحماية. تردد الزاوية = 16 كيلو هرتز. يمرر هذا متوسط ​​التيار (20-30 أمبير) ولكنه يمنع ارتفاعات التبديل بمقدار 200 كيلو هرتز.

أرض مقاومة ذات إحساس منفصل - قم بتشغيل تتبع كلفن مخصص من الطرف السالب لمقاوم التحويل إلى دبوس CS الخاص بالحماية. لا تشارك هذه الأرض مع تيارات مصدر MOSFET. حتى 1 mΩ من التتبع المشترك يولد 50 mV من الإشارة الخاطئة عند 50A.

ضبط مؤقت التأخير - قم ببرمجة تأخير التيار الزائد لدائرة الحماية المتكاملة إلى 100 ميكروثانية (بافتراض أن دائرة IC الخاصة بك تدعمها). تستخدم معظم تصميمات PCBA لمسدس التدليك تأخيرًا قدره 10 ميكروثانية من التصميمات المرجعية للبطارية. تستمر طفرات التبديل لمدة 2-3 ميكروثانية فقط. يتجاهلها تأخير قدره 100 ميكروثانية بينما لا يزال يتفاعل مع السراويل القصيرة الحقيقية (مدة> 50 ميكروثانية).

اختبار باستخدام راسم الذبذبات: دقق في CS+ أثناء تشغيل المحرك بأقصى حمل. يجب أن تظل المسامير أقل من عتبة رحلة الحماية الخاصة بـ IC (عادةً 50 مللي فولت لتحويلة 50 أمبير). إذا تجاوزت المسامير العتبة، قم بزيادة سعة المرشح إلى 2.2 درجة فهرنهايت.

Q3: ما هو الإجراء الصحيح لبرمجة لوحات PCBA لمسدس التدليك المتعددة في الإنتاج؟

ج: يمنع إجراء برمجة الإنتاج المكون من أربع مراحل الخلط ويقلل وقت البرمجة بنسبة 75% مقارنةً بالوميض واحدًا تلو الآخر.

المرحلة 1 - برمجة ما قبل SMT (اختياري لعمليات التشغيل الكبيرة)

استخدم مبرمجًا جماعيًا (على سبيل المثال، Elnec BeeProg) لتشغيل أداة تحميل التشغيل في وحدات MCU قبل وضعها. يعمل هذا فقط مع وحدات MCU ذات الفلاش الخارجي (حزم QFN ذات الدبابيس المكشوفة). ارفض أي شريحة تفشل في التحقق – فهي أرخص من إعادة صياغة اللوحات الموضوعة.

المرحلة 2 - البرمجة داخل النظام بعد SMT

ضع دبوس بوجو للبرمجة (6 دبابيس: SWDIO، SWCLK، 3.3V، GND، RESET، BOOT0). استخدم مبرمج متعدد القنوات (8 أو 16 لوحة في وقت واحد). الوقت المستهدف: 45 ثانية لكل لوحة بما في ذلك التحقق.

المرحلة 3 - محطة المعايرة (الأكثر أهمية)

بعد البرمجة، انقل اللوحات إلى جهاز معايرة يحتوي على محرك مسدس تدليك حقيقي مزود بتشفير بصري. يقوم الجهاز بتشغيل كل مسدس تدليك PCBA من خلال:

• محاذاة القاعة (ضبط الزاوية الكهربائية تلقائيًا)
• السرعة الخطية (يسجل جدول PWM مقابل RPM)
• الحد الحالي (يزيد الحمل حتى رحلة 22A)

قم بتخزين ثوابت المعايرة الـ 12 هذه في قطاع فلاش MCU محمي. تنتج اللوحات التي لا تحتوي على معايرة منحدرات سرعة غير متناسقة.

المرحلة 4 - التتبع

قم بطباعة كود مصفوفة البيانات ثنائية الأبعاد على كل PCBA الذي يحتوي على:

• رمز تاريخ الإنتاج (YYWW)
• المجموع الاختباري للمعايرة
• رقم مجموعة MOSFET (من الفحص الوارد)

قم بمسح هذا الرمز ضوئيًا أثناء التجميع النهائي. في حالة حدوث فشل في الحقل، يمكنك التتبع إلى مجموعة مكونات محددة وإعادة العمل على الوحدات المتأثرة فقط.

أهداف إنتاج الإنتاج لمسدس التدليك PCBA

يوفر مسدس التدليك PCBA الذي تم إنتاجه بشكل صحيح 2800 دورة في الدقيقة تحت الحمل، ويتم إيقاف تشغيله في المماطلة خلال 500 مللي ثانية، ويبقى على قيد الحياة لمدة 500 دورة شحن. اتبع هذا الإجراء، وقم بمراجعة كل خطوة، وسوف تتفوق منتجاتك في الأداء على المنافسين الذين يتخطون المعايرة أو يقللون من تحديد محرك البوابة.
