PCBA للسيارات: هندسة منهجية من ركائز الموثوقية إلى التصنيع الخالي من العيوب

تمر السيارات الحديثة بتحول عميق من "منتج ميكانيكي" إلى "محطة ذكية متنقلة". في هذا التطور، أصبحت مجموعة لوحات الدوائر المطبوعة (PCBA) - باعتبارها الناقل المادي وجوهر التوصيل البيني الكهربائي لوحدات التحكم الإلكترونية (ECUs) - عاملًا حاسمًا في تحديد أداء السيارة وسلامتها وحدودها الوظيفية. على عكس الالكترونيات الاستهلاكية،السيارات PCBAيعمل في بيئة قاسية تتميز بدرجات حرارة عالية ودورة حرارية شديدة واهتزاز شديد ورطوبة وتداخل كهرومغناطيسي. وبالتالي، يشكل تصميمه وتصنيعه نظامًا علميًا صارمًا يشمل اختيار المكونات، والتحكم في العمليات، وتتبع الجودة طوال دورة الحياة.

I. معايير المستوى الأعلى الصارمة: خندق الجودة الذي أنشأته AEC-Q وIATF 16949

لا تنبع موثوقية PCBA للسيارات من التعزيز في مرحلة واحدة، ولكنها متجذرة في نظام من أعلى إلى أسفل للتوحيد القياسي الإلزامي. ومن بين هذه المنتجات، تشكل سلسلة AEC-Q ونظام إدارة الجودة IATF 16949 حجر الأساس.

توفر معايير AEC-Q، التي وضعها مجلس إلكترونيات السيارات، مواصفات اعتماد المكونات مع حدود اختبار صارمة لأنواع المكونات المختلفة. على سبيل المثال، يركز AEC-Q100 على الدوائر المتكاملة (ICs)، التي تتطلب منها اجتياز اختبارات مثل دورة درجة الحرارة، والهجرة الكهربائية، وتحليل الأعطال. يستهدف AEC-Q200 المكونات السلبية (المكثفات، والمقاومات، وما إلى ذلك)، ويخضعها لاختبارات الصدمات الحرارية والرطوبة والاهتزاز لضمان بقاء أدائها مستقرًا عبر نطاق واسع من درجات الحرارة يتراوح من -40 درجة مئوية إلى +125 درجة مئوية (وما بعدها). يواجه أي مكون لم يحصل على شهادة AEC-Q عوائق كبيرة أمام دخول سلاسل توريد السيارات السائدة.

على مستوى نظام التصنيع، حل IATF 16949:2016 محل ISO/TS 16949 باعتباره المعيار الوحيد لإدارة الجودة في صناعة السيارات. وتتمثل مهمتها الأساسية في التنفيذ الإلزامي للأدوات الأساسية الخمس (APQP، وPPAP، وFMEA، وMSA، وSPC) لإنشاء بنية جودة ذات حلقة مغلقة. خاصة:

• يتطلب APQP (التخطيط المتقدم لجودة المنتج) مراجعات DFM (التصميم من أجل قابلية التصنيع) في مرحلة التصميم لتجنب العيوب المحتملة بشكل استباقي، مثل "وضع علامة مميزة" للمكونات الصغيرة 0201 أو عيوب تصميم لوحة BGA (مصفوفة الشبكة الكروية).

• تنص عملية الموافقة على جزء الإنتاج (PPAP) على أن يكون مؤشر قدرة العملية (Cpk) لخصائص الجودة الحرجة (CTQ) ≥ 1.67، مما يعني أن قدرة العملية يجب أن تتجاوز بكثير المعايير الصناعية العامة.

• يقوم FMEA (تحليل وضع الفشل وتأثيراته) بتقييم رقم أولوية المخاطر (RPN) بشكل منهجي لأنماط الفشل المحتملة في خطوط SMT (تقنية التركيب السطحي) - مثل عدم كفاية معجون اللحام أو فراغات BGA - ويفرض إجراءات تصحيحية إلزامية للعناصر ذات RPN العالي.

الضمان المزدوج للتصميم والعملية: مواجهة التحديات الحرارية والميكانيكية والكيميائية

تتمحور التحديات المادية التي تواجهها مركبات PCBA في ثلاثة مجالات: الإدارة الحرارية، والإجهاد الميكانيكي، والتآكل البيئي. وهذا يتطلب الابتكار التعاوني في كل من عمليات التصميم والتصنيع.

1. الإدارة الحرارية واختيار المواد يجب أن تتحمل PCBAs الموجودة بالقرب من حجرات المحرك أو حزم بطاريات الطاقة درجات حرارة عالية لفترة طويلة. للتخفيف من حالات الفشل الحراري، يعطي المصممون الأولوية للركائز التي تحتوي على نسبة عالية من Tg (درجة حرارة التزجج ≥ 170 درجة مئوية) ومواد FR-4 أو بوليميد، مما يمنع لوحة PCB من التليين والتشوه تحت الحرارة. بالنسبة للمكونات عالية الطاقة، يتم تقديم مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية (MCPCBs) أو الممرات الحرارية المدمجة مع المشتتات الحرارية لتحسين مسارات تبديد الحرارة. بالإضافة إلى ذلك، توفر طبقات البلازما PECVD (ترسيب البخار الكيميائي المعزز بالبلازما) - كونها شفافة حراريًا - حماية على المستوى الجزيئي دون إعاقة تبديد الحرارة، مما يجعلها مناسبة بشكل خاص للتطبيقات المدمجة ذات كثافة الطاقة العالية مثل وحدات التحكم بالمجال.

2. حماية الاهتزازات الميكانيكية وتعزيز الاتصال الاهتزاز هو السبب الرئيسي لفشل التعب المشترك لحام. تتبع إرشادات التصميم مبادئ سوق دبي المالي: تجنب وضع المكونات الثقيلة الكبيرة في مناطق تركيز الضغط، وإعطاء الأولوية لـ SMT على المكونات عبر الفتحة لتقليل إجهاد وصلة اللحام. بالنسبة لحزم BGA المعرضة للاهتزاز، يتم تنفيذ عملية Underfill - ملء الفجوة أسفل الشريحة بمادة لاصقة لتوزيع الضغط. يمكن أن يؤدي ذلك إلى تحسين موثوقية التأثير بعدة أوامر من حيث الحجم. علاوة على ذلك، توفر معايير الضغط مثل IPC-9797A مواصفات لموثوقية الموصل في بيئات الاهتزاز.

3. الطلاء المطابق والحماية من التآكل تشكل الرطوبة ورذاذ الملح والملوثات الكيميائية تهديدات تآكل طويلة المدى لثنائي الفينيل متعدد الكلور. يعد التطبيق الانتقائي للطلاء المطابق ممارسة قياسية. ومع ذلك، بالنسبة لأجهزة الاستشعار أو وصلات الإشارة عالية التردد، قد تؤثر الطلاءات التقليدية على سلامة الإشارة أو تضيف مقاومة حرارية. في مثل هذه الحالات، توفر الطلاءات على المستوى الجزيئي القائمة على تقنية النانو (على سبيل المثال، طلاءات البلازما من P2i) حلاً فائقًا، مما يوفر حماية ضد التكثيف دون تغيير خصائص المعاوقة. بالنسبة إلى مناطق BGA عالية الكثافة، يتم الاعتماد على AXI (الفحص الآلي بالأشعة السينية) لمراقبة معدلات إفراغ اللحام (عادةً ما تكون أقل من 25%) لمنع الفراغات من أن تصبح مصادر للتآكل أو انتشار الشقوق.

التصنيع الخالي من العيوب: إمكانية التتبع الكامل لـ SPI ثلاثي الأبعاد إلى MES بحلقة مغلقة

الهدف الأساسي لتصنيع PCBA للسيارات هو الاقتراب من "صفر عيب". يتم تحقيق هذا الهدف من خلال الفحص الآلي للغاية والتحكم في العمليات في الوقت الفعلي.

في مرحلة SMT الحرجة - طباعة معجون اللحام - تظهر الإحصائيات أن 60% - 70% من العيوب تنشأ من انحرافات الطباعة. ولمعالجة هذه المشكلة، تعتمد خطوط الإنتاج الرائدة 3D SPI (فحص معجون اللحام ثلاثي الأبعاد) مقترنًا بنظام تعليقات حلقة مغلقة مرتبط بالطابعة. عندما يكتشف SPI انحرافًا في الاتجاه في حجم معجون اللحام أو ارتفاعه، يقوم النظام تلقائيًا بضبط ضغط الممسحة أو سرعة تحرير الاستنسل دون تدخل يدوي. تحافظ هذه الآلية على Cpk للمعلمات الحرجة بثبات أعلى من 1.67. في المراحل اللاحقة:

• يلتقط AOI (الفحص البصري الآلي) العيوب البصرية مثل تبديلات المكونات والجسور.

• يستخدم ICT (الاختبار داخل الدائرة الكهربائية) جهات اتصال المسبار لفحص الأعطال الكهربائية بسرعة مثل القصور وتفاوتات المقاومة.

• يحاكي FCT (اختبار الدائرة الوظيفية) ظروف التشغيل في العالم الحقيقي (على سبيل المثال، تقلبات الطاقة 12 فولت/24 فولت) للتحقق من السلامة الوظيفية لـ PCBA.

والأهم من ذلك، أن إمكانية التتبع الشامل غير قابلة للتفاوض. وفقًا لما هو منصوص عليه في IATF 16949، يربط نظام تنفيذ التصنيع (MES) رقم دفعة كل مكون، ومعلمات الموضع، وملفات تعريف درجة حرارة إعادة التدفق، وحتى صور الأشعة السينية إلى المعرف الفريد الفريد النهائي المحفور بالليزر لـ PCBA. في حالة حدوث فشل في الحقل، يمكن استرجاع سجل الإنتاج الكامل في غضون 60 ثانية، مما يتيح الاحتواء الدقيق وتحليل السبب الجذري. تعد إمكانية التتبع هذه أيضًا أمرًا حيويًا بشكل متزايد لدعم لوائح "الحق في الإصلاح".

تطبيق التقسيم الطبقي وتكامل النظام

تمتد تطبيقات PCBA للسيارات إلى مجالات متعددة، بدءًا من التحكم في الجسم ومجموعة نقل الحركة إلى مقصورات القيادة الذكية والقيادة الذاتية. يفرض كل سيناريو أولويات مختلفة:

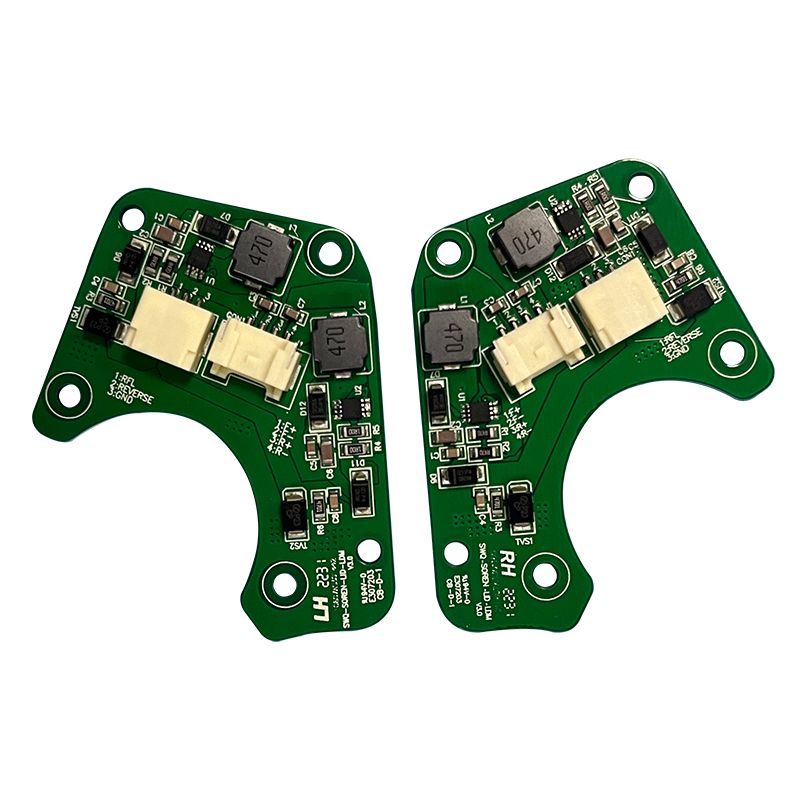

• مجال الجسم (BCM، وحدة التحكم في الجسم): يركز على التحكم في الإدخال/الإخراج والاستهلاك المنخفض للطاقة، مع حساسية التكلفة التي تتطلب إجراءات حماية متوازنة.

• مجموعة نقل الحركة ومجالات السلامة (ABS/ESP، نظام المكابح المانعة للانغلاق/برنامج الثبات الإلكتروني): يتطلب سرعة استجابة عالية للغاية وتحملًا شديدًا للبيئة، مما يستلزم وجود دوائر متكاملة AEC-Q100 عالية الجودة وتصميم متكرر معزز.

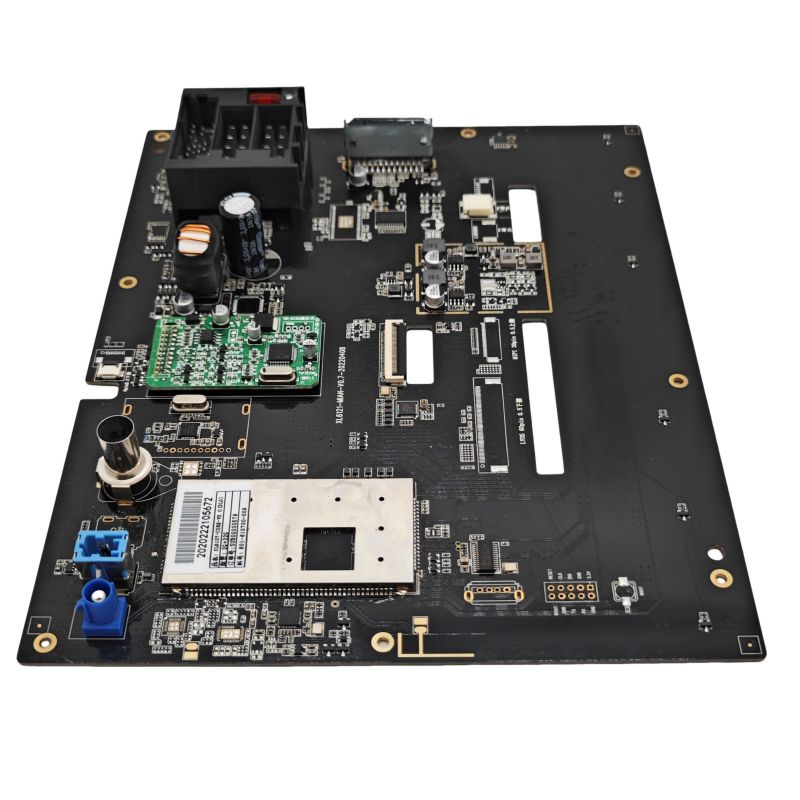

• مجال المعلومات والترفيه: يعطي الأولوية لنقل الإشارات عالية السرعة (على سبيل المثال، HDMI وLVDS) والتوافق الكهرومغناطيسي (EMC)، وغالبًا ما يستخدم تقنيات HDI (الاتصال البيني عالي الكثافة) أو تقنيات مرنة صلبة لتحسين سلامة الإشارة.

السيارات PCBAهو، في جوهره، علم الحتمية. وهي تضع معايير صارمة من خلال AEC-Q وIATF 16949 لتصفية الجينات الموثوقة عند المصدر؛ فهو يمنح الأجهزة المرونة في مواجهة البيئات القاسية من خلال تصميمات وعمليات متخصصة تستهدف الحرارة والاهتزاز والتآكل؛ كما أنه يحافظ على اتساق العملية شبه الصفر في الإنتاج الضخم من خلال SPC ذات الحلقة المغلقة، وفحص AOI/X-ray، وإمكانية تتبع MES. مع تطور بنيات E/E (الكهربائية/الإلكترونية) للسيارات نحو منصات الحوسبة المركزية، يجب ألا تستوعب PCBA كثافات الحوسبة الأعلى فحسب، بل يجب أيضًا تحقيق التكرار والقدرة على التنبؤ بالفشل ضمن إطار السلامة الوظيفية (ISO 26262). ويستمر الابتكار التكنولوجي في هذا المجال في دفع صناعة السيارات نحو آفاق أكثر أمانًا وذكاءً وموثوقية.
