تجنب مخاطر التأريض والحطام اللولبي: إرشادات التصميم للتحكم في المحركات عالية الموثوقية PCBAs

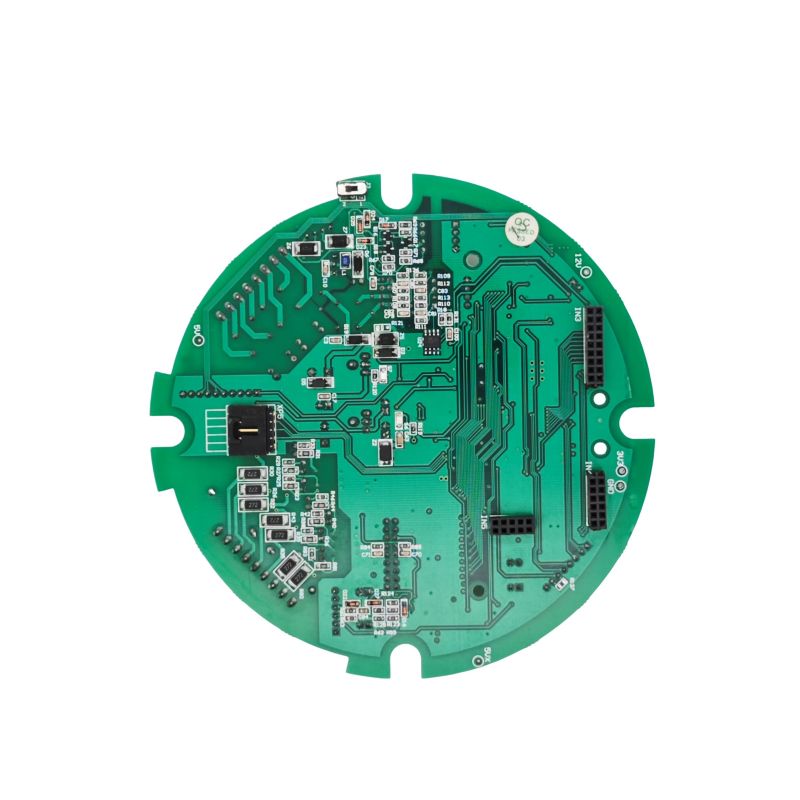

التحكم في المحركات PCBA (مجموعة لوحات الدوائر المطبوعة) هي أداة التمكين الأساسية للتحكم الدقيق في الحركة في الأتمتة الصناعية والروبوتات ومركبات الطاقة الجديدة والأجهزة المنزلية الذكية. يجمع هذا الدليل العملي الأفكار الأساسية من اختيار البنية وتخطيط ثنائي الفينيل متعدد الكلور والتجميع والتحقق، مما يساعد المهندسين ومديري المنتجات على تجنب الأخطاء الشائعة وضمان الانتقال السلس من النموذج الأولي إلى التصنيع بكميات كبيرة.

1. مرحلة التصميم: الهندسة المعمارية واختيار المكونات

1.1 الحلول المخصصة مقابل الحلول القياسية

عند بدء المشروع، قم بتقييم ما إذا كنت تريد اعتماد PCBA مخصص أو وحدة قياسية جاهزة للاستخدام. في حين أن PCBA المخصص يتحمل تكاليف NRE (هندسة غير متكررة) أعلى، فإنه يتيح تحسين أنواع معينة من المحركات - مثل BLDC، أو السائر، أو المؤازرة - وأهداف الأداء الدقيقة (على سبيل المثال، دقة السرعة / عزم الدوران في حدود ± 0.5٪). توفر الحلول المخصصة أيضًا كفاءة فائقة في تكامل النظام (غالبًا ما تتجاوز 95%) وموثوقية طويلة المدى في ظل ظروف التشغيل القاسية.

1.2 اختيار الشرائح الأساسية والطوبولوجيا

• المعالج: يوصى بشدة باستخدام وحدة MCU 32 بت مع أجهزة طرفية مخصصة للتحكم في المحركات (على سبيل المثال، ARM Cortex-M4 core) للتعامل مع الخوارزميات المكثفة حسابيًا مثل التحكم الميداني (FOC) مع الاستجابة في الوقت الفعلي.

• مرحلة السائق والطاقة:

• للحصول على تصميمات عالية التكامل، اختر ICs المتكاملة تمامًا لبرنامج تشغيل BLDC (على سبيل المثال، سلسلة TI MCF831xC) التي تجمع بين برامج تشغيل البوابة وFETs الكهربائية. يعمل هذا على تبسيط الدوائر الخارجية، ولكنه يتطلب فصلًا دقيقًا - يجب وضع خمسة مكثفات حرجة على الأقل (VM-PGND، وCPH-CPL، وما إلى ذلك) في ورقة البيانات لضمان التشغيل المستقر.

• بالنسبة للتطبيقات عالية الطاقة (على سبيل المثال،> 50A)، يُفضل استخدام وحدات MOSFET/IGBTs المنفصلة المزودة بمحركات بوابة مخصصة. فكر في الأجهزة ذات فجوة النطاق الواسعة (SiC أو GaN) لتحقيق ترددات تحويل أعلى وتقليل الخسائر.

2. تخطيط ثنائي الفينيل متعدد الكلور: فن قمع الضوضاء والإدارة الحرارية

إن لوحة التحكم في المحرك هي بطبيعتها مجموعة من الإشارات المختلطة وتستهلك قدرًا كبيرًا من الطاقة. يعد التخطيط السيئ هو السبب الرئيسي لفشل EMC والعائدات الميدانية.

2.1 استراتيجية تقسيم الدائرة والتأريض (حرجة)

القاعدة الذهبية: عزل أرض الطاقة فعليًا عن أرض الإشارة.

• التقسيم إلى مناطق: قم بتقسيم ثنائي الفينيل متعدد الكلور إلى ثلاث مناطق متميزة:

• منطقة الضوضاء: عاكس الطاقة، والمرحلات، وحلقات محرك البوابة.

• المنطقة الرقمية: MCU، واجهات الاتصال (CAN، UART، SPI).

• المنطقة التناظرية: استشعار التيار/الجهد، مدخلات التشفير/المحلل. احتفظ بآثار PWM عالية التردد بعيدًا عن مسارات ردود الفعل التناظرية الحساسة.

• تنفيذ التأريض:

• استخدم أسلوب التأريض بنقطة واحدة أو مستوى الأرض المقسم.

• قم بتوصيل الأرضية الرقمية والتناظرية عند نقطة واحدة بالقرب من الدبوس المرجعي لـ ADC.

• قم بعزل مصدر الطاقة (الضجيج) وقم بتوصيله بنقطة النظام النجمية الأرضية عبر مسار منخفض المقاومة، مما يمنع التيارات العابرة الكبيرة من إتلاف إشارات التحكم.

• توصية التكديس: تعتبر اللوحة المكونة من 4 طبقات مثالية عندما تسمح الميزانية بذلك. استخدم طبقات أرضية مخصصة مجاورة لجانب المكون الأساسي لتوفير مسارات عودة منخفضة الحث والدرع المتأصل. بالنسبة للتصميمات المكونة من طبقتين، استخدم غمرًا أرضيًا واسع النطاق واحتفظ بآثار الطاقة قصيرة وواسعة قدر الإمكان.

2.2 حلقات الطاقة والتبديد الحراري

• عرض التتبع ومنطقة الحلقة: يجب أن تكون مسارات ناقل التيار المستمر وخطوط الإخراج ثلاثية الطور قصيرة وواسعة لتحمل di/dt العالي. يجب أن تعمل أزواج إشارات محرك البوابة بشكل متوازي وقريب من أطراف مصدر MOSFET المقابلة لتقليل الحث الطفيلي.

• الإدارة الحرارية: استخدم الممرات الحرارية لتوصيل الحرارة بكفاءة من أجهزة الطاقة إلى الأسطح النحاسية الداخلية أو وسادات المبدد الحراري ذات الطبقة السفلية. قم بتطبيق فتحات قناع اللحام (النحاس المكشوف) على مسارات التيار العالي لتمكين توصيل المبدد الحراري الإضافي.

3. التجميع والتصنيع: تفاصيل هامة تم التغاضي عنها

3.1 مرونة سلسلة التوريد في تخطيط قائمة مكونات الصنف

قبل الانتهاء من BOM (قائمة المواد)، قم بإجراء تقييم لمخاطر التوريد للعناصر طويلة الأمد مثل وحدات MCU وأجهزة إرسال واستقبال الاتصالات. حيثما أمكن، احتفظ ببصمات بديلة متوافقة مع الدبوس في التخطيط لتجنب توقف الإنتاج الناتج عن تعطل المورد من مصدر واحد.

3.2 نظافة تثبيت المسمار (وضع الفشل المتكرر ولكن الذي يتم تجاهله)

أثناء تجميع PCBA لوحدة التحكم في المحرك، يعتبر الحطام المعدني الذي تحمله البراغي قاتلًا مخفيًا يسبب دوائر قصيرة وتدهور العزل.

• الخطر: يمكن أن تسقط الجزيئات المعدنية الناتجة عن وحدات التغذية اللولبية الاهتزازية على أطراف IC عالية الكثافة أو بين الآثار المتجاورة، مما يؤدي إلى أعطال متقطعة أو دوائر قصيرة فورية عند تشغيل الطاقة.

• التدابير المضادة:

• استبدل وحدات التغذية الاهتزازية التقليدية بوحدات التغذية المتدرجة لتقليل توليد الجسيمات الناتجة عن الاحتكاك.

• قم بتقديم محطة إزالة الغبار بالشفط قبل خطوة التثبيت مباشرة.

• استخدم مفكات البراغي الكهربائية الذكية مع مراقبة عزم الدوران والزاوية في الوقت الفعلي لمنع انخفاض عزم الدوران (العائم) أو تجريد الخيط.

4. الاختبار والتحقق من الصحة: ​​ما بعد "هل تدور؟"

1. الاختبار الوظيفي (FCT): في ظل ظروف التحميل، تحقق من وقت الاستجابة للحماية من التيار الزائد ودرجة الحرارة الزائدة - على سبيل المثال، التأكد من تشغيل إيقاف تشغيل برنامج التشغيل خلال أقل من 10 ميكرو ثانية. تحقق أيضًا من صحة منطق خفض الطاقة الديناميكي أثناء انخفاضات الجهد.

2. التوافق الكهرومغناطيسي (EMC) التوافق المسبق: تعتبر الانبعاثات الموصلة والمشعّة (CE/RE) من نقاط الضعف الشائعة. في حالة حدوث أعطال، تحقق أولاً من وضع صمام ثنائي TVS مُصنف بشكل صحيح وخانق الوضع الشائع عند مدخل الطاقة، وقم بتحسين معدل دوران تبديل PWM عن طريق ضبط مقاومات البوابة.

3. الموثوقية على المدى الطويل: قم بإجراء اختبارات التدوير الحراري والتشغيل المستمر للتحقق من سلامة وصلة اللحام وتخفيض المكونات في ظل درجات الحرارة المحيطة القصوى.

تصميم موثوقالتحكم في المحركات PCBAهي في الأساس مقايضة ثلاثية بين الأداء الكهربائي والديناميكا الحرارية والتوافق الكهرومغناطيسي. كل قرار - بدءًا من تقسيم الدائرة الواضح والتأريض المنضبط إلى التحكم الصارم في نظافة التجميع - يحدد استقرار المنتج على المدى الطويل في البيئات الصناعية الصعبة. من خلال تنفيذ الاستراتيجيات الموضحة في هذا الدليل، يمكنك تقليل معدلات الفشل بشكل كبير، وتقصير دورات التطوير، وتعزيز القوة الشاملة لنظام التحكم في المحرك الخاص بك.
