إتقان وحدة التحكم في الألعاب PCBA: إرشادات هندسية كاملة

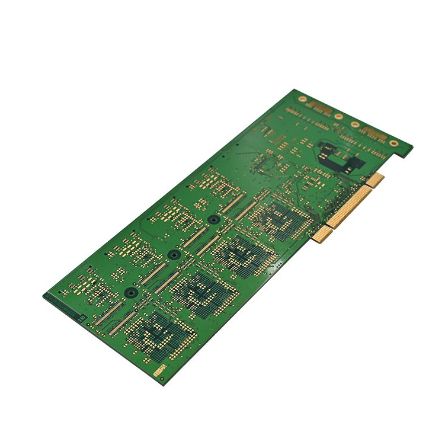

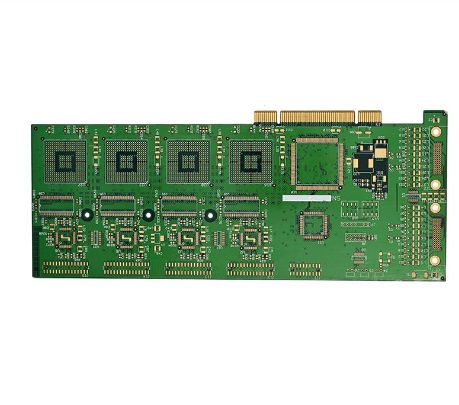

تُعد PCBA (مجموعة لوحات الدوائر المطبوعة) الخاصة بوحدة التحكم في الألعاب "قلبها" - فهي تحمل المعالج والذاكرة وبرامج تشغيل العرض وجميع الواجهات الطرفية. سواء كنت تقوم بتصميم جهاز ألعاب محمول قديم أو جهاز ألعاب محمول حديث، فإن هذا الدليل يرشدك خلال العملية بأكملها.

التخطيط أولاً: تحديد وحدة التحكم في الألعاب الخاصة بك

إن استثمار الوقت في التخطيط قبل شراء مكواة اللحام سيوفر عليك الكثير من المتاعب في المستقبل.

1. حدد أهدافك ومواصفاتك الأساسية

فكر بوضوح في نوع وحدة التحكم في الألعاب التي تريد إنشاءها:

• النمط القديم: يعمل على تشغيل ألعاب محاكاة 8 بت أو 16 بت، ومتطلبات أداء منخفضة، ورائع للمبتدئين. المثال النموذجي هو جهاز متوافق مع Arduboy يستخدم ATmega32u4 بسرعة 16 ميجاهرتز لقيادة شاشة OLED مقاس 128 × 64.

• الطراز الحديث: يعمل بنظام التشغيل Linux، ويحاكي أنظمة PSP أو الأنظمة ذات المستوى الأعلى. ويتطلب ذلك نواة أكثر قوة - على سبيل المثال، Raspberry Pi 3B+ مع شاشة IPS مقاس 7 بوصات، بالإضافة إلى إدارة مخصصة للطاقة ولوحات أزرار التوسيع.

2. حدد المكونات الأساسية

إليك فاتورة المواد النموذجية لـوحدة التحكم في الألعاب PCBA:

نصيحة احترافية: تحقق دائمًا من مستويات الجهد والمنطق (3.3 فولت مقابل 5 فولت) عبر جميع المكونات للتأكد من إمكانية التواصل بشكل صحيح.

تصميم الدوائر والنماذج الأولية

بمجرد الانتهاء من التخطيط، فإنك تنتقل إلى جوهر تطوير PCBA - التصميم والتصنيع.

1. التخطيطي وتخطيط ثنائي الفينيل متعدد الكلور

استخدم أداة EDA (KiCad، وAltium Designer، وEAGLE) لإكمال ما يلي:

• ارسم المخطط: قم بتوصيل دبابيس IC الخاصة بالمعالج والشاشة والأزرار ووحدة التخزين وإدارة الطاقة بشكل صحيح.

• تخطيط PCB: ضع المعالج الرئيسي بالقرب من موصل الشاشة لتقصير مسارات الإشارة عالية السرعة. اجعل آثار الطاقة والأرض أوسع، واستخدم مستوى أرضيًا صلبًا لتقليل التداخل الكهرومغناطيسي (EMI).

• قم بتشغيل DRC: قم بإجراء عمليات فحص قواعد التصميم للتأكد من أن عروض التتبع والتخليصات تتوافق مع قدرات الشركة المصنّعة.

2. النماذج الأولية وإعداد BOM

قم بتصدير ملفات Gerber وأرسلها إلى مصنع PCB لإعداد النماذج الأولية. وفي الوقت نفسه، البدء في تحديد مصادر المكونات. لاحظ أن الدوائر المتكاملة والموصلات المتخصصة يمكن أن تستغرق فترات زمنية تتراوح من 12 إلى 24 أسبوعًا، لذا خطط مسبقًا.

 جمعية PCBA – اللحام والتركيب

بمجرد استلام PCB العاري، فقد حان وقت اللحام والتجميع. اختر الطريقة التي تناسب مستوى مهارتك.

1. لحام مكون SMT (تركيب السطح)

بالنسبة لأجزاء SMD الصغيرة مثل المقاومات والمكثفات، تستخدم العملية الاحترافية لحام الانتقاء والمكان + اللحام بإعادة التدفق. في سيناريو DIY، يمكنك:

• اللحام اليدوي: استخدم الملقط لوضع الجزء، وقم بتسخين اللوحة وتثبيتها بطرف الحديد الخاص بك، ثم قم بتغذيتها بسلك اللحام.

• إعادة التدفق: ضع معجون اللحام على الوسادات، ثم ضع المكونات، وقم بتسخين PCB على لوح تسخين حتى يذوب المعجون (~ 190 درجة مئوية).

2. لحام مكونات THT (من خلال الفتحة)

يتم إدخال الأزرار وحاملات البطاريات ورؤوس الدبوس والأجزاء المماثلة من الجانب العلوي ويتم لحامها على الجانب السفلي.

نصائح لحام:

• قم بلحام المكونات الأقصر أولاً (المقاومات والمكثفات)، ثم المكونات الأطول (الرؤوس والمقابس).

• اضبط درجة حرارة المكواة على 300 درجة مئوية تقريبًا، وحافظ على تسخين كل مفصل لمدة تقل عن 5 ثوانٍ لتجنب إتلاف الجزء أو الوسادة.

• انتبه جيدًا إلى قطبية مصابيح LED والمكثفات الإلكتروليتية وأسلاك البطارية (الأحمر = موجب، الأسود = سالب).

البرامج الثابتة والبرمجيات

بعد تجميع الأجهزة، تصبح وحدة التحكم الخاصة بك مجرد "جسم" - فهي تحتاج إلى برامج ثابتة لتنبض بالحياة.

1. قم بإعداد بيئة التطوير: قم بتثبيت Arduino IDE، أو Raspberry Pi OS، أو سلاسل الأدوات المكافئة للمعالج الذي اخترته. بالنسبة لمشروع قائم على Arduino Pro Micro، قم بتثبيت مكتبة Arduboy2.

2. كتابة/تحديث البرنامج الثابت: يتعامل البرنامج الثابت مع تهيئة الأجهزة، ويقرأ مدخلات الأزرار، ويشغل الشاشة، ويقوم بتشغيل منطق اللعبة. يجب على المبتدئين البدء بمشاريع مفتوحة المصدر (مثل مكتبات ألعاب Arduboy) لمعرفة كيفية نقل الألعاب.

3. تحميل الألعاب: بالنسبة لوحدات التحكم التي تدعم بطاقة microSD، ضع ملفات ROM الخاصة باللعبة على البطاقة؛ تقوم البرامج الثابتة بقراءتها وتنفيذها من هناك.

الاختبار والتحقق

هذه هي خطوة ضمان الجودة – لا تتخطاها أبدًا.

1. فحص ما قبل الطاقة: استخدم مقياسًا متعددًا للتحقق من وجود قصور بين الطاقة والأرض. تحقق مرة أخرى من القطبية واتجاه جميع الأجزاء.

2. اختبار التشغيل: أولاً، قم بتشغيل الطاقة دون إدخال IC الرئيسي، وتأكد من أن كل سكة طاقة (على سبيل المثال، 3.3 فولت، 5 فولت) تخرج بشكل صحيح. ثم قم بتثبيت المعالج واختبار الوظائف الأساسية.

3. الاختبار الوظيفي: اختبار مدخلات الزر، وإخراج العرض، والصوت، والشحن واحدًا تلو الآخر. استخدم رمز الاختبار الذي يتكرر عبر كل وظيفة للتحقق من عمل كل سطر.

4. اختبار اللعب: قم بتشغيل اللعبة بشكل متواصل لمدة تتراوح بين 15 و30 دقيقة. مراقبة استقرار الشاشة واستجابة الزر وارتفاع درجة الحرارة بشكل عام.

نصائح متقدمة والمزالق الشائعة

• التصميم الحراري: تولد النوى عالية الأداء (على سبيل المثال، Raspberry Pi) حرارة كبيرة - وهو ما يمثل المبددات الحرارية أو فتحات التهوية في كل من تخطيط PCB وتصميم الغلاف.

• EMI (التداخل الكهرومغناطيسي): بالنسبة للإشارات الرقمية عالية السرعة، استخدم أزواجًا تفاضلية وقم بإحاطتها بآثار أرضية لتقليل الضوضاء.

• DFM (التصميم من أجل قابلية التصنيع): إذا كنت تخطط لإنتاج دفعة صغيرة، فاستشر مصنع PCBA الخاص بك في وقت مبكر من مرحلة التصميم للتأكد من أن تخطيطك يتوافق مع قدرات التصنيع الخاصة بهم.
