كيف تعمل علامة الخروج PCBA أثناء انقطاع التيار الكهربائي؟

من المتوقع أن تظل علامة الخروج مرئية عند انقطاع الطاقة العادية، لذا تلعب PCBA (مجموعة لوحات الدوائر المطبوعة) دورًا مهمًا في إدارة الانتقال من الطاقة العادية إلى التشغيل في حالات الطوارئ. يختلف تصميم الدائرة الدقيق حسب المنتج، لكن العملية الأساسية عادةً ما تتضمن اكتشاف الطاقة وإدارة البطارية وتبديل الطاقة والتحكم في LED.

ماذا يحدث عندما تتوفر الطاقة العادية؟

في ظل الظروف العادية،علامة الخروج PCBAيتلقى الطاقة من مصدر الإمداد الكهربائي الرئيسي ويوفر الطاقة المطلوبة لمصدر ضوء LED.

وفي الوقت نفسه، يمكن لـ PCBA إدارة البطارية الاحتياطية بحيث تظل جاهزة للتشغيل في حالات الطوارئ. اعتمادًا على تصميم المنتج، قد تقوم الدائرة أيضًا بمراقبة حالة الشحن وتوفير مؤشر لحالة التشغيل.

في هذه الحالة، يتعامل مصدر الطاقة الرئيسي مع التشغيل العادي بينما تظل البطارية متاحة كمصدر احتياطي.

كيف يكتشف PCBA انقطاع التيار الكهربائي؟

عندما ينقطع مصدر الطاقة العادي أو يقع خارج حالة التشغيل المطلوبة، يحتاج PCBA إلى التعرف على التغيير بسرعة.

تراقب الدائرة الطاقة الواردة وتكتشف فقدان الإمداد الطبيعي. بمجرد تحديد انقطاع التيار الكهربائي، تقوم دائرة التحكم بتغيير مسار الطاقة من مصدر الإمداد العادي إلى البطارية الاحتياطية.

يعد هذا الانتقال جزءًا مهمًا من تصميم علامة خروج الطوارئ لأن مؤشر LED يحتاج إلى أن يظل مضاءً بدلاً من إيقافه ببساطة عند اختفاء الطاقة الرئيسية.

كيف تتولى البطارية الاحتياطية المسؤولية؟

بعد اكتشاف انقطاع الطاقة، يقوم PCBA بتحويل مصدر الطاقة إلى البطارية الاحتياطية.

تقوم البطارية بعد ذلك بتزويد الطاقة إلى دائرة إضاءة الطوارئ، بينما يقوم PCBA بتنظيم وتوزيع الطاقة المتاحة وفقًا لتصميم لافتة الخروج.

يعتمد جهد البطارية وقدرتها وطريقة الشحن ومدة النسخ الاحتياطي على تكوين المنتج المحدد. لذلك، ينبغي تصميم PCBA ليتوافق مع البطارية ونظام LED بدلاً من معاملته كمكون بديل عالمي.

كيف يتحكم PCBA في LED؟

مؤشر LED هو الجزء المرئي من لافتة الخروج، لكن الإضاءة المستقرة تعتمد على الدائرة الإلكترونية الموجودة خلفها.

أثناء عملية الطوارئ، يتحكم PCBA في الإمداد الكهربائي الذي يتم توصيله إلى LED. قد تشتمل الدائرة على وظائف قيادة LED والتحكم الحالي للحفاظ على تشغيل LED المناسب مع تغير جهد البطارية.

وهذا مهم بشكل خاص خلال فترات النسخ الاحتياطي الأطول لأن جهد البطارية لا يظل ثابتًا طوال فترة التفريغ.

ماذا يحدث عندما تعود الطاقة الطبيعية؟

عند استعادة مصدر الطاقة الطبيعي، يكتشف PCBA عودة طاقة الإدخال ويغير النظام مرة أخرى إلى حالة التشغيل العادية.

يمكن للبطارية الاحتياطية بعد ذلك العودة إلى حالة الشحن، اعتمادًا على تصميم الدائرة. وبهذه الطريقة، يتم إعداد البطارية لانقطاع الطاقة في المستقبل بدلاً من تركها مستنفدة بعد حدث طوارئ واحد.

وبالتالي يمكن تلخيص تسلسل التشغيل الكامل على النحو التالي:

الطاقة العادية ← اكتشاف فشل الطاقة ← تبديل البطارية ← تشغيل LED للطوارئ ← استعادة الطاقة ← شحن البطارية

ما هي الوظائف التي يجب أن تتضمنها علامة الخروج PCBA؟

تعتمد الوظائف على تصميم المنتج، لكن علامة الخروج PCBA قد تتضمن ما يلي:

لا تستخدم كل علامة خروج PCBA نفس بنية الدائرة. يجب تحديد الوظائف المطلوبة من خلال علامة الخروج النهائية ونظام البطارية وتكوين LED ومتطلبات المنتج المعمول بها.

ما الذي يجب مراعاته عند تطوير علامة خروج PCBA؟

بالنسبة للمصنعين الذين يقومون بتطوير أو الحصول على علامة خروج PCBA، يجب مراعاة عدة عوامل قبل الإنتاج.

يعد توافق البطارية أمرًا مهمًا لأن دائرة الشحن والتفريغ تحتاج إلى مطابقة البطارية المحددة.

يجب أيضًا مراعاة تكوين LED لأن PCB يجب أن يوفر تحكمًا كهربائيًا مناسبًا لحمل LED المقصود.

يجب تحديد متطلبات طاقة الإدخال وفقًا لعلامة الخروج المستهدفة والسوق.

بالإضافة إلى ذلك، يجب مراجعة تخطيط ثنائي الفينيل متعدد الكلور واختيار المكونات والظروف الحرارية ووظائف الحماية والاختبار المطلوب أثناء تطوير المنتج.

بالنسبة لمنتجات الإضاءة المتعلقة بالسلامة، يجب أيضًا تأكيد المعايير الإقليمية المعمول بها ومتطلبات الاعتماد للمنتج النهائي الكامل قبل الإنتاج الضخم.

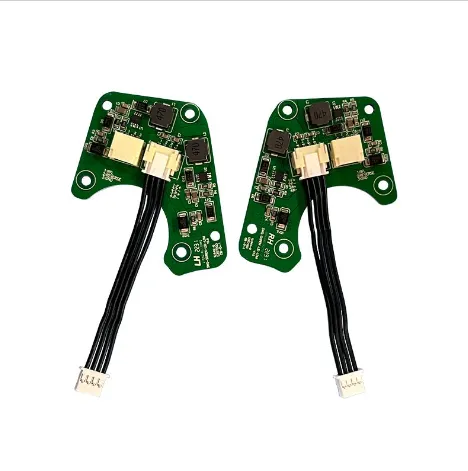

علامة الخروج PCBA من Unixplore Electronics

في Unixplore Electronics، نقدم خدمات تصنيع PCBA وتجميع الإلكترونيات للعملاء الذين يقومون بتطوير منتجات مثل لافتات الخروج ومعدات الإضاءة في حالات الطوارئ. يمكننا العمل من خلال تصميمات ثنائي الفينيل متعدد الكلور ومتطلبات الإنتاج المقدمة من العملاء، مع خبرتنا في التصنيع التي تغطي تجميع ثنائي الفينيل متعدد الكلور والتجميعات الإلكترونية النهائية.

لعلامة الخروج PCBAالمشروع، نوصي بتأكيد طاقة الإدخال، ومواصفات البطارية، وتكوين LED، والوظائف المطلوبة، وتصميم PCB، ومتطلبات السوق المستهدفة قبل الإنتاج بحيث يتطابق التجميع مع المنتج النهائي المقصود.

تعرف على المزيد حول علامة الخروج PCBA الخاصة بنا

أثناء انقطاع التيار الكهربائي، أعلامة الخروج PCBAيعمل كنقطة تحكم بين مصدر الطاقة العادي والبطارية الاحتياطية ونظام الإضاءة LED. فهو يكتشف الانقطاع، ويغير مصدر الطاقة، ويتحكم في تشغيل LED في حالات الطوارئ، ويمكنه إعادة النظام إلى عملية الشحن العادية عند استعادة الطاقة.
