مع 20 عامًا من العمل في تصنيع الإلكترونيات وتحسين محركات البحث، قمت بمراجعة المئات من مجموعات لافتات الخروج. يغطي هذا الدليل المواصفات الفنية ومعايير الامتثال ومقاييس الأداء الواقعية التي يبحث عنها بالفعل مديرو المنشأة ومحددوها.

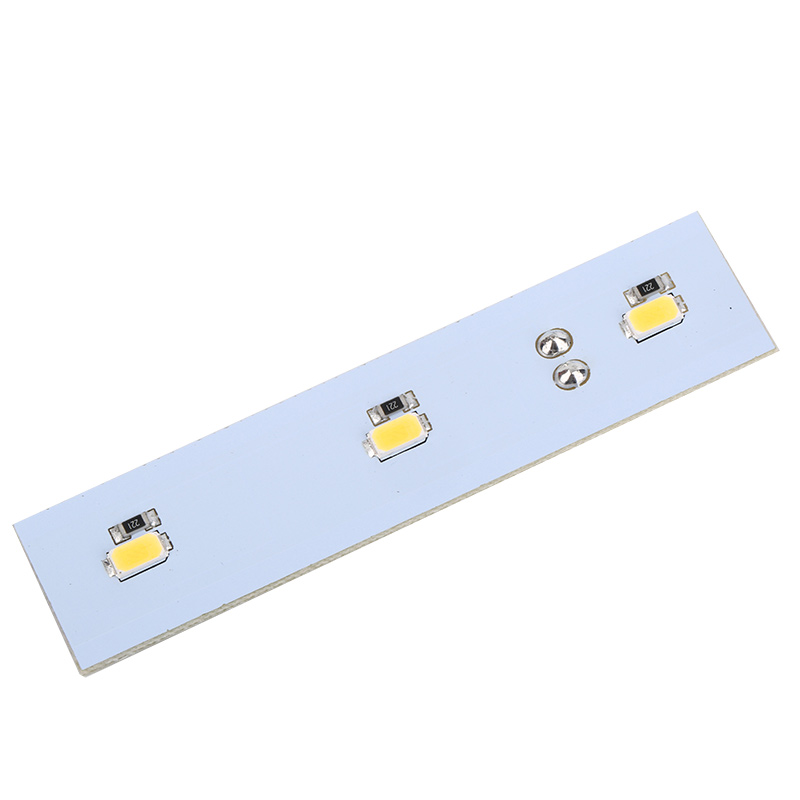

ما الذي يجعل علامة الخروج PCBA مختلفة؟
على عكس لوحات الإضاءة القياسية، يجب أن تدير لافتة الخروج PCBA ثلاث وظائف متزامنة:
- مسارات الطاقة المزدوجة:مدخل خط التيار المتردد (120 فولت أو 277 فولت) بالإضافة إلى دائرة شحن البطارية الاحتياطية.
- تحويل النقل في حالات الطوارئ:التحول التلقائي إلى بطارية DC خلال 0.1 ثانية من فقدان الطاقة.
- إدارة سلسلة LED:التحكم الحالي المستمر لمدة 6 إلى 36 المصابيح الحمراء أو الخضراء.
نظرًا لأن قوانين البناء تنص على 90 دقيقة من الإضاءة أثناء انقطاع التيار الكهربائي، يجب أن يعطي تصميم PCBA الأولوية لشحن البطاريات ذات التيار المنخفض الهادئ والموثوق.
المواصفات الفنية الأساسية
جميع المعلمات المذكورة أدناه تلبي أو تتجاوز معايير UL 924 وNFPA 101. تحقق دائمًا من الشهادات مع المورد الخاص بك.
مدخلات ومخرجات الطاقة
المعلمة القيمة القياسية التوافق جهد الإدخال (AC) 120 فولت / 277 فولت / 347 فولت (50-60 هرتز) UL 924 جهد وضع الطوارئ 6 فولت إلى 12 فولت تيار مستمر (بطارية NiCd أو LiFePO4) NFPA 101 إجمالي طاقة الخرج 2 واط إلى 8 واط (يعتمد على عدد LED) عامل الطاقة نجمة الطاقة (وضع التيار المتردد) ≥0.90 عند التحميل الكامل IEC 61000-3-2 الكفاءة> 82% (تحويل AC-DC) معايير وزارة الطاقة 2021
مواصفات شحن البطارية
المعلمةالقيمةملاحظاتجهد الشحن (NiCd)7.2 فولت إلى 8.4 فولت (لحزمة اسمية 6 فولت)درجة الحرارة المعوضةتيار الشحن50 مللي أمبير إلى 200 مللي أمبير (تيار ثابت)يمنع ارتفاع درجة الحرارةدعم نوع البطاريةNiCd وNiMH وLiFePO4الكشف التلقائي عن PCBA المتميزوقت الشحن 24 ساعة (سعة 100%)يلبي متطلبات ULبطارية منخفضة قطع 5.4 فولت ± 0.2 فولت يمنع التفريغ العميق
البيئية والفيزيائية
المعلمة تصنيف درجة حرارة التشغيل 0 درجة مئوية إلى +50 درجة مئوية (داخلي) / -10 درجة مئوية إلى +55 درجة مئوية (موقع رطب) درجة حرارة التخزين -20 درجة مئوية إلى +60 درجة CPCB المادة الأساسية FR4 (Tg 130 درجة مئوية كحد أدنى) أو CEM-1 للإصدارات منخفضة التكلفة، سمك النحاس 1 أونصة. إلى 2 أوقية. (تتطلب آثار الطاقة الأولية 2 أونصة.) تصنيف القابلية للاشتعال UL 94V-0 (تم وضع علامة على اللوحة)

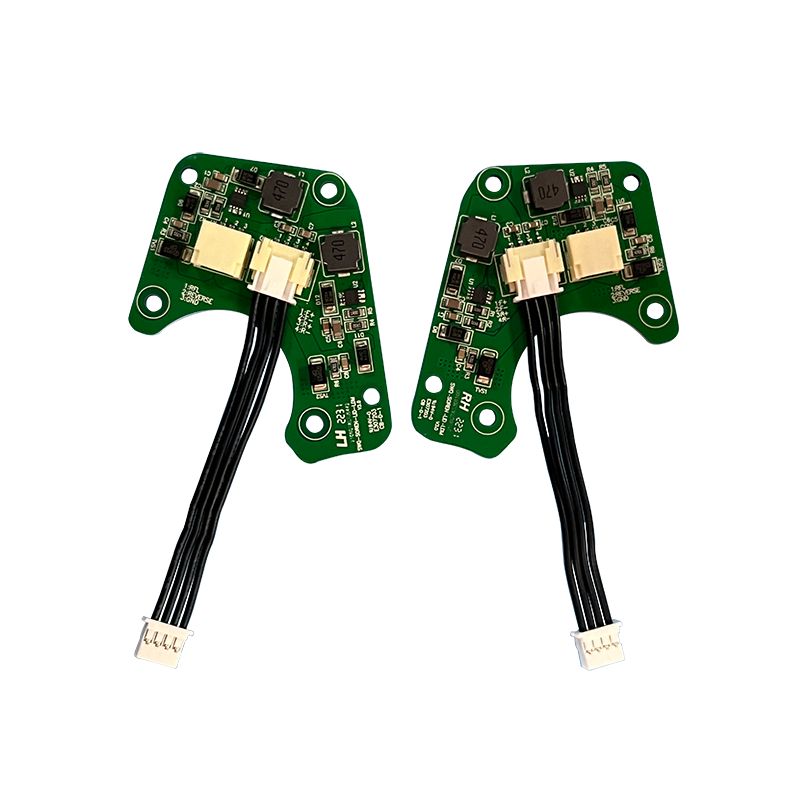

ميزات التصميم الرئيسية لـ PCBA المتوافقة مع UL 924
متوافق مع التعليمات البرمجيةعلامة الخروج PCBAليس اختياريا. هذا ما يتحقق منه المفتشون.
1. النقل التلقائي في حالات الطوارئ
- وقت النقل:يجب أن تتحول اللوحة من التيار المتردد إلى البطارية في أقل من 0.1 ثانية. أي تأخير مرئي للعين البشرية يفشل في الفحص.
- دوائر الاختبار:يجب أن تحاكي نقاط اختبار الضغط على الزر المدمجة انقطاع التيار الكهربائي دون فصل مصدر التيار المتردد. هذه ميزة إلزامية لمعايير UL 924.
2. نظام إدارة البطارية (BMS)
- حماية الشحن الزائد:يجب أن يتوقف PCBA عن الشحن عندما يصل جهد البطارية إلى 8.4 فولت (لحزم 6 فولت NiCd).
- حماية القطبية العكسية:تمنع الثنائيات الموجودة في مدخل البطارية حدوث تلف إذا قام المثبت بتوصيل البطارية للخلف. وهذا هو السبب الرئيسي للفشل الميداني.
3. مرونة تكوين LED
تدعم معظم لوحات PCBA الخاصة بعلامات الخروج ترتيبات LED متعددة:
- 6-سلسلة LED:المواصفة القياسية للعلامات المبثوقة من الألومنيوم (الأحمر أو الأخضر).
- 12-LED متوازي + سلسلة:شائع للعلامات ذات الوجهين (المدخل أو السقف).
- 18 إلى 36 مصفوفة LED:تستخدم لإشارات الخروج ذات التجويف العالي (100+ شمعة).
4. التشخيص الذاتي (الوحدات المتقدمة)
يشتمل PCBAs المتميز على وحدة تحكم دقيقة تعمل على:
- يسجل سعة البطارية كل 30 يومًا.
- يومض مؤشر LED باللون الأحمر/الأخضر للإشارة إلى صحة البطارية.
- يصدر إنذارًا مسموعًا (اختياري) عندما تقل البطارية عن 80% من السعة المقدرة.
الشهادات التي يجب عليك التحقق منها
قبل أن يأمر أيعلامة الخروج PCBA، اطلب هذه المستندات الثلاثة:
الشهادة الاختصاص القضائي ما تتحقق منه UL 924USA معدات الإضاءة والطاقة في حالات الطوارئ NFPA 101 (رمز سلامة الحياة) USA مدة الإضاءة (90 دقيقة) ووقت النقل CSA C22.2 رقم 141 كندا معدات الإضاءة في حالات الطوارئ RoHS 3 (2015/863/EU) الاتحاد الأوروبي لا توجد مواد خطرة محظورة
تحذير:يكاد يكون من المؤكد أن PCBA بدون علامة UL مرئية على طبقة الشاشة الحريرية غير معتمد. يمكن للمفتشين الميدانيين أن يفشلوا المبنى بأكمله في هذا الأمر.

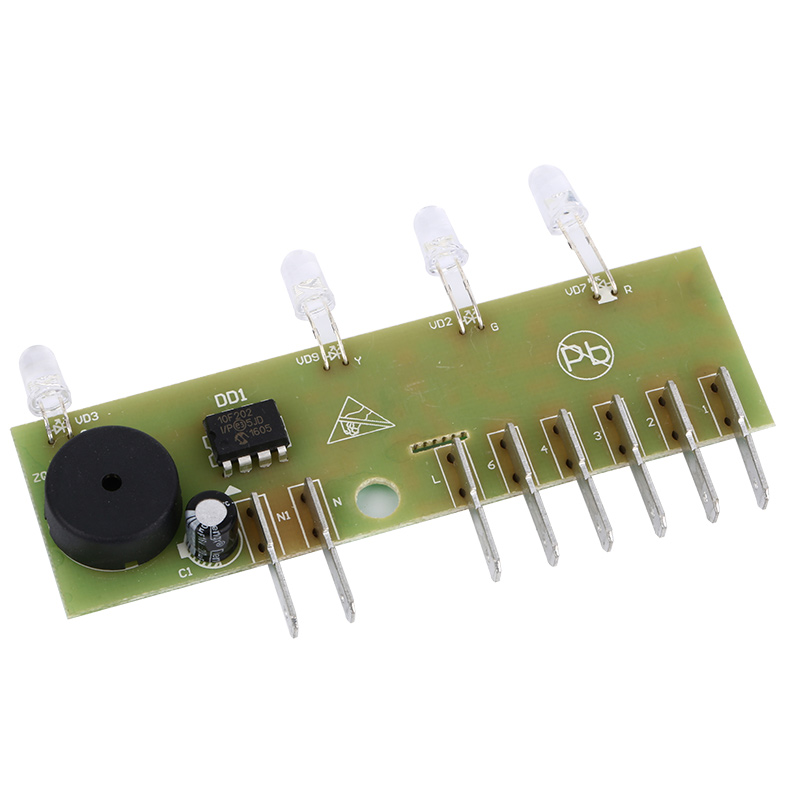

مؤشرات جودة التصنيع
استخدم قائمة المراجعة هذه عند تقييم الموردينعلامة الخروج PCBA.
- تسجيل قناع اللحام:يجب ألا يتجاوز المحاذاة الخاطئة 0.005 بوصة. يشكل النحاس المكشوف على آثار الجهد العالي خطر الصدمة.
- وضوح الشاشة الحريرية:يجب أن تكون جميع تسميات المكونات (R1، C2، IC1)، وعلامات القطبية، وأرقام ملفات UL قابلة للقراءة بوضوح بعد التجميع.
- مكونات الفتحة:يجب أن تكون موصلات البطارية ومفاتيح الاختبار ملحومة بالموجات، وليست ملحومة يدويًا، لمنع الوصلات الباردة.
- طلاء مطابق (اختياري):بالنسبة للأماكن الرطبة (الحمامات، المخارج المغطاة في الهواء الطلق)، يحتاج PCBA إلى طلاء مطابق من الأكريليك أو اليوريثان. ابحث عن لمسة نهائية غير لامعة أو لامعة لجميع المكونات.
الأسئلة الشائعة حول تسجيل الخروج بشأن PCBA
فيما يلي ثلاثة أسئلة فنية أتلقاها بشكل متكرر من مهندسي المنشأة والمتخصصين في المشتريات.

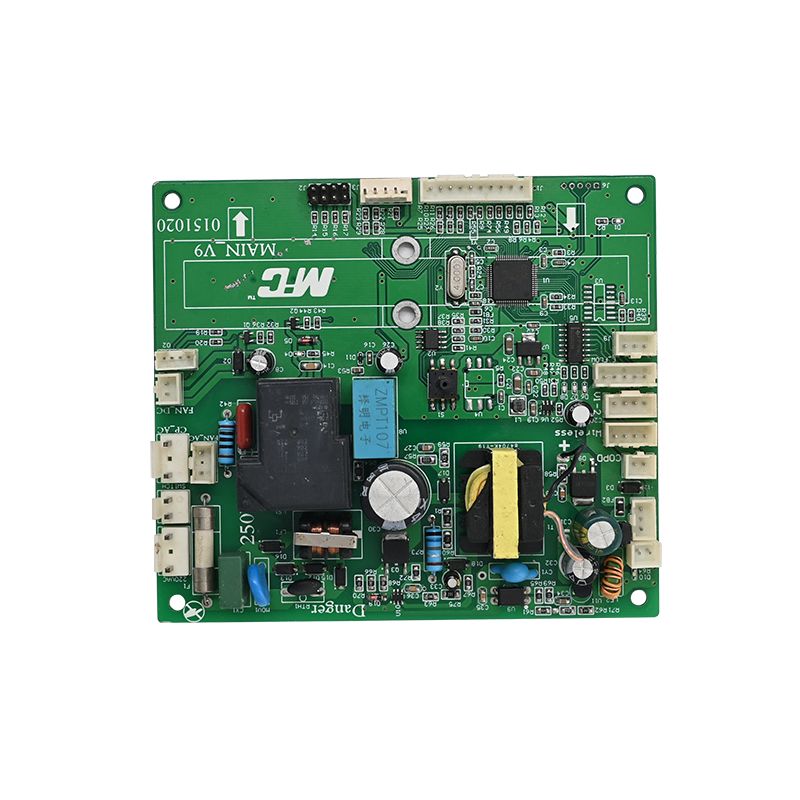

Q1: هل يمكنني استخدام برنامج تشغيل LED قياسي PCBA لعلامة الخروج الخاصة بي بدلاً من علامة خروج PCBA المخصصة؟
ج:لا، وهذا هو سبب خطورة ذلك. يفتقر برنامج تشغيل LED القياسي PCBA إلى ثلاث دوائر مهمة:
1. تبديل البطارية الاحتياطية:لا تكتشف برامج التشغيل القياسية فقدان طاقة التيار المتردد. ستصبح علامة الخروج الخاصة بك مظلمة على الفور أثناء انقطاع التيار، مما ينتهك معيار NFPA 101 الذي يتطلب 90 دقيقة من الإضاءة.
2. قطع الجهد المنخفض:بدون ذلك، سيستمر PCBA في استنزاف البطارية أقل من 5 فولت، مما يؤدي إلى تدمير خلايا NiCd أو LiFePO4 بشكل دائم خلال ثلاث دورات.
3. واجهة زر الاختبار:يحتاج مفتشو البناء إلى وظيفة اختبار يدوية. لا تتضمن برامج التشغيل القياسية مسار الإشارة هذا.
الخط السفلي:شراء UL 924 المدرجةعلامة الخروج PCBAفقط. إن توفير 5 دولارات على اللوحة العامة سيكلف الآلاف في عمليات التفتيش الفاشلة.
Q2: علامة الخروج الخاصة بي PCBA تعمل بشكل ساخن. تصبح مصابيح LED خافتة بعد مرور 30 دقيقة على البطارية. ما الذي فشل؟
ج:لديك مشكلة في تدهور البطارية وليست مشكلة في LED. هنا هو التسلسل التشخيصي:
1. التحقق من جهد الشحن:مع تطبيق طاقة التيار المتردد، قم بالقياس عبر أطراف البطارية. يجب أن تشاهد 7.2 فولت إلى 8.4 فولت (لحزمة 6 فولت NiCd). إذا كان الجهد أقل من 6.5 فولت، فهذا يعني أن دائرة الشحن الموجودة على PCBA قد تعطلت.
2. اختبار سعة البطارية:افصل البطارية وقم بتحميلها بمقاوم يسحب 200 مللي أمبير. يجب أن تظل حزمة NiCd 6V الصحية أعلى من 5.4V لمدة 90 دقيقة على الأقل.
3. فحص التآكل:تتسرب بطاريات NiCd من هيدروكسيد البوتاسيوم بعد 3-5 سنوات. تأكل هذه البقايا البلورية البيضاء آثار النحاس الموجودة على PCBA. إذا رأيت مسحوقًا أبيض في أي مكان، فاستبدل البطارية ولوحة PCBA على الفور.
الإصلاح المشترك:استبدل البطارية كل 4 سنوات، حتى لو كانت الإشارة تعمل. وهذا يمنع فقدان القدرة الخفية.
س 3: كيف يمكنني التحقق من أن مجموعة مكونة من 500 لوحة PCBA لعلامة الخروج متوافقة مع UL دون اختبار كل واحدة منها؟
ج:أنت تعتمد على ثلاث طبقات من التحقق:
1. خدمة متابعة UL (FUS):يأتي كل PCBA الأصلي المدرج في قائمة UL من مصنع يسمح بإجراء عمليات تدقيق غير معلنة من UL. يجب أن تتضمن علامة UL الموجودة على اللوحة رقم ملف (على سبيل المثال، UL E123456). ابحث عن هذا الرقم في قاعدة بيانات Product iQ الخاصة بشركة UL. وإذا لم تظهر، تكون العلامة مزورة.
2. مطابقة رمز التاريخ:يجب أن تحتوي الشاشة الحريرية PCBA على رمز تاريخ (تنسيق YYWW). تأكد من أن رمز التاريخ هذا يتوافق مع فترة إنتاج تقرير شهادة UL. لا يتم تغطية الألواح المصنوعة خارج تلك النافذة.
3. الاختبارات المدمرة العشوائية:لكل 500 وحدة ضحي بلوحتين. قم بفتحها وفحصها بحثًا عن:
- تقييم المصهر الصحيح (على سبيل المثال، 250 فولت 3 أمبير، نفخ بطيء).
- العزل المناسب للمحول (0.125 بوصة كحد أدنى للخلوص بين المرحلة الابتدائية والثانوية).
- لا توجد بدائل غير معتمدة للمكونات (على سبيل المثال، مكثفات بدرجة حرارة 85 درجة مئوية بدلاً من 105 درجة مئوية).
نصيحة للمحترفين:اطلب "إشعار التفويض من UL" من المورد الخاص بك قبل الدفع مقابل الطلبات الكبيرة.
ملخص: اختيار علامة الخروج الصحيحة PCBA
جودةعلامة الخروج PCBAيتم تعريفه بثلاث ميزات غير قابلة للتفاوض:
1. قائمة اليو ال 924مع رقم ملف يمكن التحقق منه.
2. نقل تلقائي في أقل من 0.1 ثانيةمع فصل الجهد المنخفض المناسب.
3. دائرة شحن البطاريةمصممة لكيمياء NiCd أو NiMH أو LiFePO4.
بالنسبة لمديري المرافق، قم بإعطاء الأولوية للوحات ذات التشخيص الذاتي. بالنسبة لمصنعي المعدات الأصلية، حدد دائمًا 2 أونصة من النحاس على آثار الطاقة وشرائح UL 94V-0. تظل وثائق التصنيع التي تم التحقق منها وشهادة الطرف الثالث هي المسار الوحيد الموثوق به للامتثال للتعليمات البرمجية وسلامة الركاب.
