بفضل 20 عامًا من الخبرة في مجال إلكترونيات الطيران وتحليل الأعطال، قمت بتوثيق ممارسات التصميم المحددة التي تفصل التجميعات الصالحة للطيران عن الأجهزة المؤرضة. يغطي هذا الدليل اختيار المواد، والإدارة الحرارية، ومتطلبات الاعتماد، والمعلمات التي تم اختبارها ميدانيًا لإضاءة الطائرات PCBA.

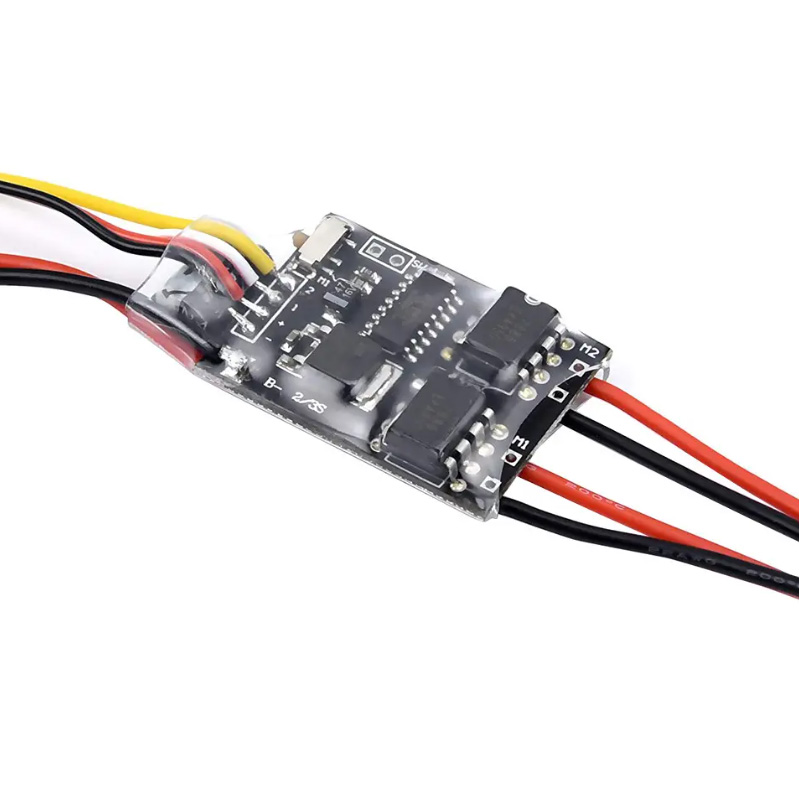

أنواع أنظمة إضاءة الطائرات
تنقسم إضاءة الطائرات إلى فئات مختلفة، ولكل منها متطلبات PCBA الفريدة.
نوع الإضاءة، الوظيفة، وضع التشغيل، المتطلبات الحرجة، أضواء الملاحة، مؤشر الموضع (أحمر / أخضر / أبيض) ثابت على الموثوقية، دقة الألوان، أضواء مضادة للتصادم (ستروب) وامض عالي الكثافة، نمط ستروب مزدوج، معالجة تيار الذروة، دقة التوقيت، أضواء المنارة، تحذير المحرك / هيكل الطائرة، وميض 1 هرتز، متانة الدراجات الحرارية، أضواء الهبوط، إضاءة المدرج أثناء الهبوط، عالية عند الطلب الطاقة خرج لومن فائق، تبديد الحرارة، أضواء المقصورة/النافذة، أجواء الركاب، القراءة، قابلة لتعديل الضوء، متوافقة مع EMI، تعتيم سلس
المواصفات الفنية الأساسية
المتطلبات البيئية
المعلمة الجزء الداخلي للطائرة الجزء الخارجي للطائرة (الجناح/الذيل) درجة حرارة التشغيل -15 درجة مئوية إلى +70 درجة مئوية -55 درجة مئوية إلى +85 درجة مئوية درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية -55 درجة مئوية إلى +125 درجة مئوية الرطوبة 0% إلى 95% بدون تكاثف من 0% إلى 100% تكاثف الارتفاع (التشغيل) 40,000 قدم الحد الأقصى55000 قدم الحد الأقصىالاهتزاز (عشوائي)0.2 جرام إلى 5 جرام RMS5 جرام إلى 15 جرام RMS
مواصفات مدخلات الطاقة
المعلمة القيمة النموذجية ملاحظات الطاقة الأساسية 28 فولت تيار مستمر (اسمي) نطاق 18 فولت إلى 32 فولت لكل MIL-STD-704AC الطاقة (أنظمة المقصورة) 115 فولت تيار متردد / 400 هرتز للأنظمة القائمة على الفلورسنت التسامح مع جودة الطاقة ± 10٪ ثابت، ± 20٪ عابر حماية الطفرة المطلوبة تيار الاستعداد <100 ميكرو أمبير للاحتفاظ بذاكرة BITE
اختيار المواد لإضاءة الطائرات PCBA
المادة الأساسية: مركب الكربون أم المعدن؟
نادرًا ما يكون معيار FR4 مقبولًا لإضاءة الطائرات بسبب ضعف التوصيل الحراري وعدم تطابق CTE مع مكونات LED.
المادة الموصلية الحرارية CTE (جزء في المليون / درجة مئوية) الوزن التطبيق FR40.3-0.5 واط / م · K14-17 الضوء إشارة / تحكم فقط الألومنيوم MCPCB1.5-3 واط / م · K23-25 متوسط إضاءة LED عامة النحاس MCPCB200-400 واط / م · K16-17 مصابيح خارجية ثقيلة عالية الطاقة من القماش الكربوني 175-300 W/m·K (XY) 4-6.5 طيران ممتاز خفيف جدًا
توصية للإضاءة الخارجية:استخدم قلب القماش الكربوني أو النحاس MCPCB. تعمل مطابقة CTE مع مكونات LED (6-7 جزء في المليون/درجة مئوية) على تقليل إجهاد القص لمفاصل اللحام أثناء التدوير الحراري من -55 درجة مئوية إلى +85 درجة مئوية.
اختيار وزن النحاس
الحمل الحالي الإضاءة الداخلية الإضاءة الخارجية آثار الإشارة (<100 مللي أمبير) 0.5 أونصة 1 أونصة طاقة LED (500 مللي أمبير - 2 أمبير) 1 أونصة إلى 2 أونصة 2 أونصة ستروب/هبوط (5A-15 أمبير) غير قابل للتطبيق 3 أونصة إلى 4 أونصة

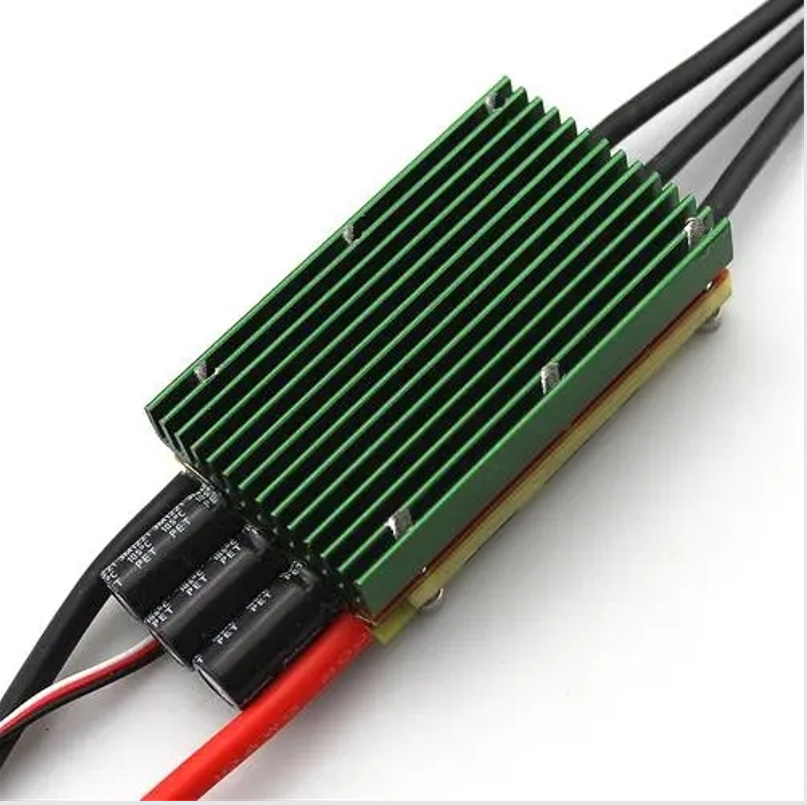

الإدارة الحرارية للطائرات عالية الطاقة LED PCBA
متطلبات التوصيل الحراري
توفر MCPCBs ما يقرب من 10 أضعاف التوصيل الحراري لمعيار FR-4، والذي يترجم إلى تبديد أفضل للحرارة، وإخراج لومن أكثر سطوعًا، وعمر LED أطول.
القاعدة الأساسية:لكل انخفاض بمقدار 10 درجات مئوية في درجة حرارة وصلة LED، يتضاعف عمر المكونات.
مواصفات الطبقة العازلة
المعلمة القياسية MCPCB مادة عازلة للفضاء الجوي عالية الأداء إيبوكسي مع حشو سيراميك بوليميد موصل حرارياً الموصلية الحرارية 1-3 واط / م · K5-10 واط / م · ك سمك عازل 50-100 ميكرومتر 75-150 ميكرومتر جهد الانهيار 2-3 كيلو فولت 3-5 كيلو فولت
إستراتيجية النقل الحراري لمنصات LED
لكل مؤشر LED عالي الطاقة على PCBج:
- الحد الأدنى 9 فيا الحرارية(قطر 0.3 مم) لكل لوحة LED
- فيا مملوءة ومغطاةمطلوب لقابلية اللحام
- عبر التباعد:نمط شبكي من 1.0 مم إلى 1.2 مم
- التسامح الفراغي:أقل من 25% من مساحة الوسادة مرئية بالأشعة السينية

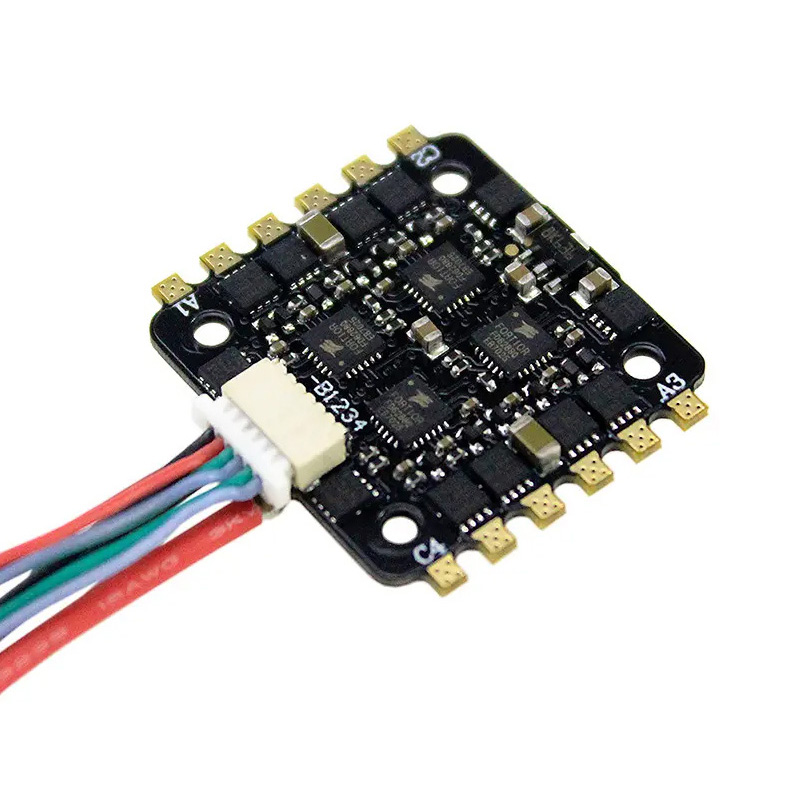

طوبولوجيا الدائرة وهندسة التحكم
التحكم في الإضاءة الخارجية
تستخدم الإضاءة الخارجية الحديثة للطائرات برامج تشغيل LED قابلة للبرمجة مع تحكم مستقل في القناة.
العمارة الموصى بها:
- برنامج تشغيل I2C LED IC (على سبيل المثال، LP5562 أو ما شابه) مع ذاكرة تسلسلية قابلة للبرمجة
- مرحلة MOSFET خارجية لسلاسل LED ذات التيار العالي
- دعم تكرار FMU عبر حافلات I2C منفصلة
فوائد برامج التشغيل القابلة للبرمجة:
- تعمل تسلسلات الإضاءة بشكل مستقل بعد البرمجة
- لا يلزم تدخل FMU لأنماط الوميض العادية
- تدهور رشيق في حالة فشل إحدى وحدات FMU
إضاءة المقصورة الداخلية
عادةً ما تستخدم أنظمة الإضاءة LED في مقصورة الطائرة أزواجًا من وحدات التحكم الدقيقة LED القابلة للتوجيه بشكل فردي.
الميزةالمتطلباتبروتوكول التحكمبيانات البكسل عبر الناقل التسلسليالعنوانكل زوج MCU-LED قابل للعنونة بشكل مستقلالتحكم في الألوانRGB أو RGBW لكل تركيباتمعدل البياناتكافي لتسلسلات الرسوم المتحركةوضع الفشللا يؤثر فشل LED الفردي على الآخرين
مرنة PCBAغالبًا ما يستخدم لإضاءة المقصورة لتتوافق مع أسطح جسم الطائرة المنحنية.
معدات الاختبار المدمجة (BITE)
يجب أن تتضمن إضاءة الطائرات PCBAs قدرات التشخيص الذاتي.
المعلمات المراقبة:
- جهد الإدخال والتردد (U_LINE، LINN_SYNC)
- درجة الحرارة (T_AMBIENT)
- حالة المصباح/LED (FILAMENT_DETECT للأنظمة القديمة)
- الناتج الجهد والتيار
استجابة لدغة:
- تسجيل خطأ في الذاكرة غير المتطايرة
- اختياري: فشل الإشارة عبر الإخراج المنفصل
- مواصلة العملية إذا كانت آمنة (تدهور رشيق)
EMI والحماية من الصواعق
متطلبات الحماية من الصواعق
بالنسبة للأضواء الخارجية المثبتة على الجناح/الذيل:
عنصر الحماية، المواصفات، ثنائيات TVS، ثنائية الاتجاه، مصنفة لشكل موجة البرق، فجوات الشرارة من أجل إيقاف الطفرة الأولية، مقاومة السلسلة 10Ω إلى 100Ω على جميع خطوط الإدخال، سندات أرضية، تصنيف UL 467 للعروة الأرضية
تخفيف EMI
التقنية التطبيق: حبات الفريت، خطوط إدخال الطاقة، اختناقات الوضع المشترك، لتبديل مدخلات المنظم، الكابلات المحمية بين PCBA ومصابيح LED البعيدة، الطائرة الأرضية المصبوبة بالنحاس، مسار إرجاع صلب، الحد الأدنى من الحلقات
الشهادة والامتثال
المعايير الرئيسية لإضاءة الطائرات PCBA
معيار قابلية التطبيق متطلبات DO-160 جميع المعدات المحمولة جواً، اختبار البيئة والتداخل الكهرومغناطيسي (EMI) MIL-STD-704 مدخلات الطاقة جودة طاقة 28 فولت تيار مستمر MIL-P-55110 / IPC-6012 مؤهل ثنائي الفينيل متعدد الكلور الفئة 3 / الفضاء الجوي FAA AC 150/5345-46 إضاءة المدرج أضواء حافة/نهاية المدرج ملحق ICAO رقم 14 معايير إضاءة المطارات الدولية
متطلبات اختبار المؤهلات
اختبارDO-160 قسم معايير النجاح درجة الحرارة - الارتفاع 4.0 التشغيل على ارتفاع 55000 قدم محاكاة الاهتزاز 8.0 لا يوجد عطل ميكانيكي أو كهربائي الرطوبة 6.0 لا تآكل أو انهيار العزل الناجم عن البرق 22.0 لا ضرر ولا حالة غير آمنة قابلية السوائل 11.0 لا تدهور من Skydrol والوقود وما إلى ذلك.
الأسئلة الشائعة حول إضاءة الطائرات PCBA
س 1: ما هو الفرق بين PCBA ذو النواة الألومنيوم والنحاس للإضاءة الخارجية للطائرات؟
ج:يؤثر الاختيار بين PCBA ذو النواة المصنوعة من الألومنيوم والنحاس بشكل مباشر على الأداء الحراري والوزن والموثوقية في الإضاءة الخارجية للطائرات.
الألومنيوم MCPCB (لوحة الدوائر المطبوعة المعدنية الأساسية):
- التوصيل الحراري: 138-238 واط/م·ك
- الكثافة: 2.70 جم/سم3 (خفيفة الوزن)
- CTE: 23-25 جزء في المليون/درجة مئوية
- التكلفة: أقل بنسبة 30-50% من تكلفة النحاس
النحاس MCPCB:
- التوصيل الحراري: 390-401 واط/م·ك (ألومنيوم مزدوج تقريبًا)
- الكثافة: 8.96 جم/سم3 (أثقل بمقدار 3.3 مرة)
- CTE: 16-17 جزء في المليون/درجة مئوية (يتوافق بشكل أفضل مع مكونات LED عند 6-7 جزء في المليون/درجة مئوية)
- متفوقة من حيث كثافة الطاقة القصوى (> 2 وات/سم²)
مصفوفة القرار لتطبيقات الطائرات:
موقع الطائرة كثافة الطاقةمستوى الاهتزازالأساسية الموصى بهاأضواء قراءة المقصورةمنخفض (<0.5 واط/سم²)منخفضألومنيوم MCPCBأضواء فحص الجناحمتوسط (1-2 واط/سم²)عاليألومنيوم مع قنوات محسنةأضواء الهبوط (LED)عالية (> 2 واط/سم²)عالية جدًاالنحاس MCPCB ستروب مضاد للتصادمعالي جدًا (نبضي)عالينحاس MCPCB
للبيئات القاسية:توفر مركبات ثنائي الفينيل متعدد الكلور الأساسية المصنوعة من القماش الكربوني موصلية حرارية XY تبلغ 175-300 واط/م · كلفن مع CTE تبلغ 4-6.5 جزء في المليون/درجة مئوية فقط، مما يتوافق بشكل وثيق مع حزم LED الخزفية. وهذا يقلل من الإجهاد الحراري أثناء دورات درجة الحرارة السريعة من -55 درجة مئوية إلى +85 درجة مئوية.
س2: كيف أقوم بتصميم طاقة التيار المتردد 400 هرتز الموجودة في أنظمة إضاءة مقصورة الطائرة؟
ج:غالبًا ما تستخدم إضاءة مقصورة الطائرات 115 فولت تيار متردد عند تردد 400 هرتز، وليس 50/60 هرتز الموجود في المباني. وهذا يخلق متطلبات تصميم فريدة من نوعها.
تحدي التصميم 400 هرتز:
سوف تسخن مصادر الطاقة القياسية المصممة لـ 50/60 هرتز أو تفشل عند 400 هرتز بسبب الفقد الأساسي في المحولات والمكونات المغناطيسية.
تعديلات تصميم PCBA المطلوبة:
المكون تصميم 50/60 هرتز، تصميم 400 هرتز، المحولات، فولاذ السيليكون القياسي، الفريت عالي التردد أو النواة الملفوفة بالشريط، تصفية الإدخال، المكثفات الإلكتروليتية الكبيرة، مكثفات الأفلام الصغيرة، مقومات الثنائيات القياسية، الثنائيات ذات الاسترداد السريع، تصفية EMI، مصممة لتموج 120 هرتز، مصممة لتموج 800 هرتز
قائمة مراجعة التصميم لـ PCBA 400 هرتز:
1. التحقق من تصنيفات تردد المكون- يجب أن تحدد المحولات والمحاثات التشغيل بتردد 400 هرتز
2. قياس التدفق الحالي- غالبًا ما تتمتع أنظمة 400 هرتز بتدفق أعلى من تصميمات 50/60 هرتز
3. اختبار مع قوة الطائرات- استخدم مصدرًا بتردد 400 هرتز، وليس مصدرًا للمقعد
4. تحقق من المزامنة- تتطلب العديد من الأنظمة تعتيمًا مقفلاً بالتردد (على سبيل المثال، LINN-SYNC)
س 3: ما هي أوضاع الفشل الأكثر شيوعًا في إضاءة الطائرات PCBA، وكيف يمكنني منعها؟
ج:واستنادًا إلى تحليل الفشل الميداني لمجموعات الإضاءة في إيرباص وبوينغ، فإن أنماط الفشل الخمسة هذه هي المهيمنة.
وضع الفشل 1: فشل المحول (دائرة الإشعال/البدء)
وقاية:
- تحديد المحولات ذات هامش حراري مناسب
- تأكد من أن مادة التأصيص يمكنها تحمل -55 درجة مئوية إلى +125 درجة مئوية
- اختبار الجهد الثانوي المناسب تحت الحمل
وضع الفشل 2: عطل MOSFET في دوائر التبديل
وقاية:
- استخدم دوائر MOSFET ذات جهد تشغيل يبلغ 2x على الأقل
- أضف مقاومات البوابة (10Ω إلى 100Ω) للحد من التيار
- تضمين دوائر snubber عبر عقد التبديل
- خفض درجة الحرارة (استخدم الأجزاء ذات التوصيل المقدرة بـ 150 درجة مئوية)
وضع الفشل 3: فشل المحث في دوائر الرنين
وقاية:
- تحديد المحاثات ذات العزل من فئة UL
-تأكد من أن التصنيف الحالي يتجاوز ذروة التشغيل الحالية
- إضافة منصهر حراري على التوالي للدوائر الحرجة
وضع الفشل 4: إعادة ضبط وحدة التحكم الدقيقة أو قفلها
وقاية:
- استخدم IC المخصص لمشرف الجهد (وليس إعادة ضبط RC)
- التحقق من أن توقيت إعادة التعيين يلبي متطلبات ورقة البيانات
- إضافة مؤقت الوكالة الدولية للطاقة لاستعادة انقطاع التيار الكهربائي
وضع الفشل 5: إجهاد مفصل اللحام من التدوير الحراري
الوقاية عبر تصميم PCBج:
- استخدم مواد مطابقة لـ CTE- قلب النحاس (16-17 جزء في المليون/درجة مئوية) أفضل من الألومنيوم (23-25 جزء في المليون/درجة مئوية) عند إقرانه بمصابيح LED من السيراميك (6-7 جزء في المليون/درجة مئوية)
- إضافة الترابط لاصقة- تحت المكونات الكبيرة، ضع مادة لاصقة من الإيبوكسي أو السيليكون
- تحسين هندسة الوسادة- استخدم وسادات قطرة للدموع وحلقات حلقية أكبر على مكونات الفتحات
- ضع في اعتبارك وضع القدر في وعاء- بالنسبة للتجميعات الخارجية، يعمل مركب التأصيص على تخفيف الضغط الحراري والميكانيكي
اختبار شامل:
قبل الموافقة على الرحلة، يجب أن يجتاز PCBA التدوير الحراري DO-160:
- 500 دورة كحد أدنى للداخلية
- أكثر من 1000 دورة للجزء الخارجي
- نطاق درجة الحرارة المطابق لموقع التثبيت الفعلي
ملخص: قائمة مراجعة تصميم PCBA لإضاءة الطائرات
عنصر التصميم، المتطلبات، المواد الأساسية، الألومنيوم MCPCB للداخلية؛ النحاس أو القماش الكربوني للجزء الخارجي. وزن النحاس 2 أونصة كحد أدنى للطاقة؛ 3-4 أوقية للأضواء القوية/الهبوطية Vias الحرارية الحد الأدنى 9 لكل مصباح LED عالي الطاقة، مملوء ومغطى CTE مطابقة Core CTE ضمن 10 جزء في المليون/درجة مئوية من مكونات LED مدخلات الطاقة حماية من زيادة التيار لـ 28 فولت تيار مستمر؛ التوافق 400 هرتز لأنظمة المقصورة BITEالجهد والتيار ومراقبة درجة الحرارة؛ تم اختبار شهادة تسجيل الأخطاء DO-160؛ IPC-6012 الفئة 3
تعمل إضاءة PCBA المصممة بشكل صحيح للطائرات بشكل مستمر لأكثر من 50000 ساعة طيران دون الحاجة إلى الصيانة. يوفر الجمع بين الإدارة الحرارية لـ MCPCB وبرامج تشغيل LED القابلة للبرمجة واختبار التأهيل DO-160 الموثوقية التي يتطلبها الطيران.
