كيفية صنع ضوء زراعة موثوق به PCBA
تعمل مصابيح الزراعة (تركيبات LED البستانية) في ظل ظروف صعبة: تشغيل يومي متواصل لمدة 12-16 ساعة، وبيئات رطوبة عالية (60-90% رطوبة نسبية)، وضغط حراري كبير. يعد PCBA العمود الفقري للتركيبة بأكملها --- الفشل هنا يعني فقدان المحاصيل وإهدار الطاقة.
مع 20 عامًا من الخبرة في مجال إلكترونيات الطاقة وتصنيع ثنائي الفينيل متعدد الكلور عبر القطاعات الصناعية والزراعية، قمت بتحليل المئات من حالات الفشل في مجال الضوء المتنامي. يغطي هذا الدليل اختيار المواد، والإدارة الحرارية، وتصميم الطيف، ومعايير الموثوقية المؤكدة لزراعة PCBA الخفيفة.

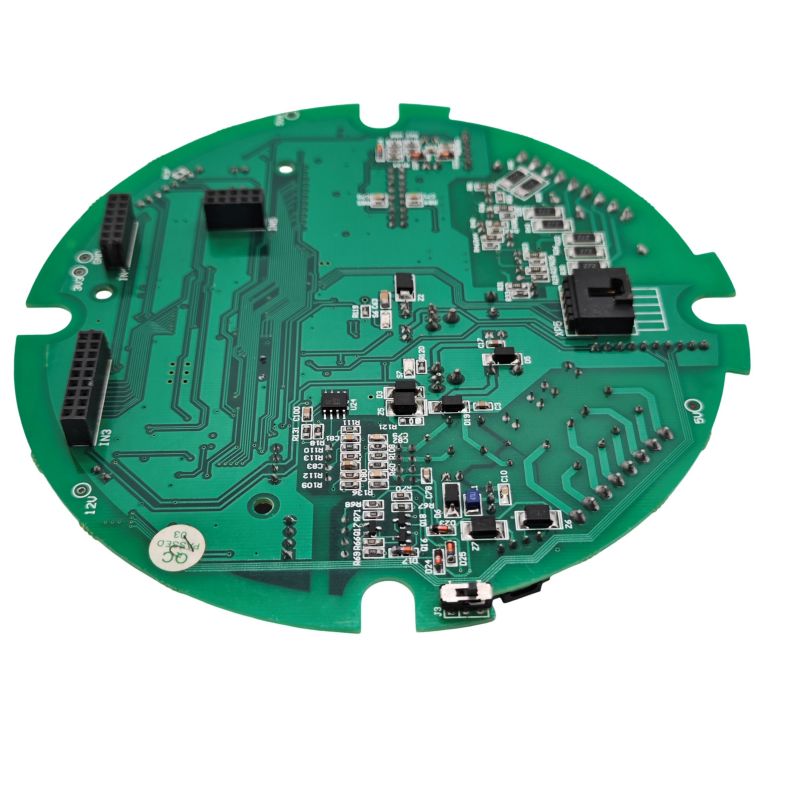

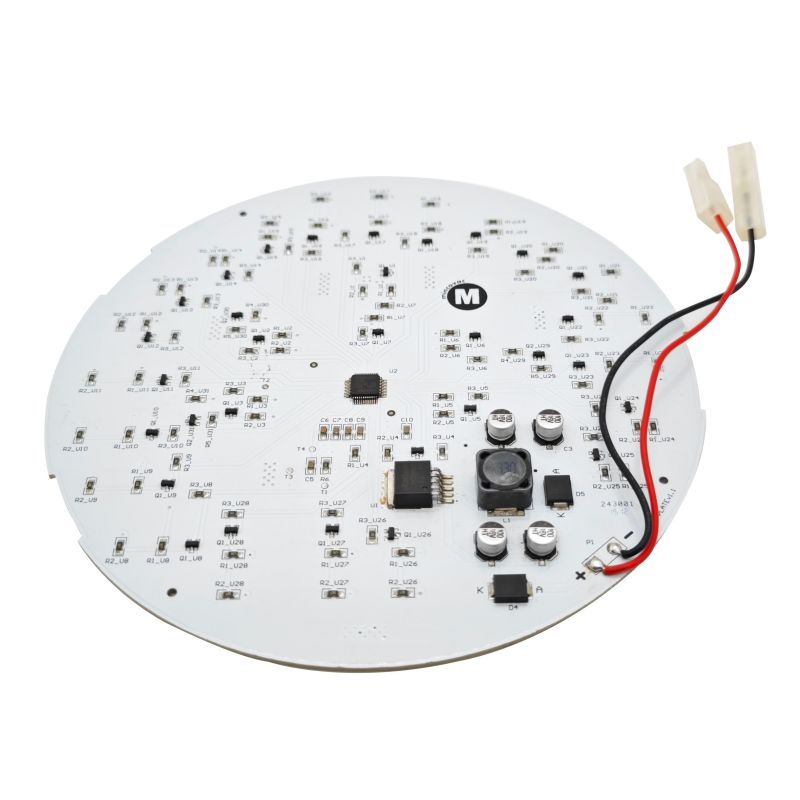

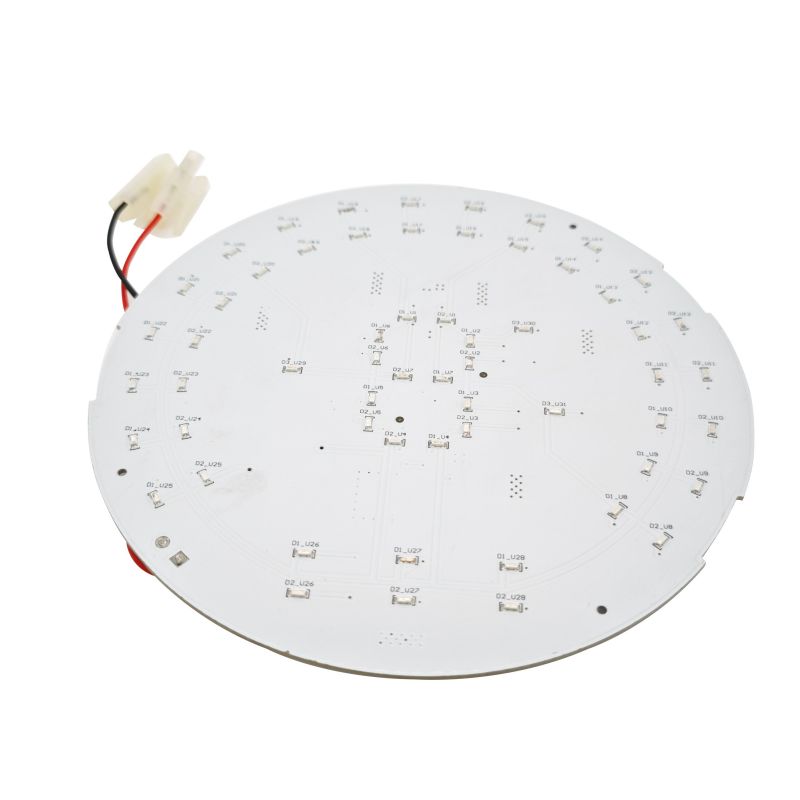

ما يجب أن يفعله ضوء الزرع PCBA
يدعم ضوء الزراعة PCBA عملية التمثيل الضوئي للنبات من خلال الضوء الاصطناعي. على عكس الإضاءة القياسية، يجب أن توفر PCBA البستانية أطوال موجية محددة (أحمر للإزهار، أزرق للنمو الخضري) أثناء إدارة التشغيل المستمر عالي الطاقة.
الوظائف الأساسية لزراعة ضوء PCBج:
- التحكم في الإخراج الطيفي:تشغيل شرائح LED بأطوال موجية دقيقة (660 نانومتر أحمر، 450 نانومتر أزرق) مع انحراف ≥±5 نانومتر
- التبديد الحراري:يزيل الحرارة من وصلات LED لمنع انخفاض قيمة التجويف المبكر
- تنظيم الطاقة:يحول مدخل التيار المتردد (85-265 فولت) أو مدخل التيار المستمر (12-52 فولت) إلى تيار ثابت ثابت لسلاسل LED
- حماية البيئة:يقاوم الرطوبة المسببة للاحتباس الحراري وتقلبات درجات الحرارة
الفرق الرئيسي من LED PCBA القياسي:تتطلب زراعة مركبات PCBAs الخفيفة كثافة طاقة أعلى (40 وات إلى 200 وات+ لكل لوحة) وضبطًا محددًا للطيف لأنواع المحاصيل المختلفة.
المواصفات الفنية الأساسية
المتطلبات الطيفية حسب مرحلة النمو
مرحلة النمو الطول الموجي السائد الأحمر النموذجي: النسبة الزرقاء التطبيق الخضري (الأوراق/السيقان) 450 نانومتر (أزرق) 3:1 إلى 4:1 الخس والأعشاب والخضروات الورقية المزهرة / الإثمار 660 نانومتر (أحمر) 5:1 إلى 9:1 الطماطم والفلفل والقنب الطيف الكامل 400-700 نانومتر + أبيضمتغيرإضاءة الدفيئة التكميلية
استنادًا إلى معايير LED البستانية الحالية ومواصفات الشركة المصنعة.
مواصفات الكهرباء والطاقة
المعلمة طاقة منخفضة (المنزل/اصنعها بنفسك) طاقة متوسطة (تجارية) طاقة عالية (مزرعة عمودية) إجمالي الطاقة 10 وات-40 وات 40 وات-120 وات 120 وات-300 وات + جهد الإدخال 12 فولت-24 فولت تيار مستمر 45-52 فولت تيار مستمر 48 فولت تيار مستمر أو تيار متردد 85-265 فولت تيار LED لكل Channel350mA-700mA700mA-1500mA1500mA-2800mAالانحراف الحالي±5%±2%±1%كفاءة تحويل الطاقة>85%>90%>93%
نطاقات الطاقة المستمدة من مواصفات PCBA الخفيفة للزراعة التجارية.
المواصفات الفيزيائية والحرارية
المعلمة FR4 Standard الألومنيوم MCPCBC النحاس MCPCB الموصلية الحرارية 0.3-0.5 واط / م · K1-9 واط / م · K200-400 واط / م · كوزن النحاس 1 أونصة 1-2 أونصة 2-3 أونصة عدد الطبقات 2-4 طبقات 1-2 طبقات 1-2 طبقات أقصى درجة حرارة التشغيل 130 درجة مئوية (Tg) سطح 60 درجة مئوية سطح 70 درجة مئوية نموذجي التطبيق طاقة منخفضة (<30 وات) معظم الأضواء التجارية طاقة عالية للغاية
استنادًا إلى معايير تصنيع ثنائي الفينيل متعدد الكلور للتطبيقات البستانية.
اختيار مادة ثنائي الفينيل متعدد الكلور: أمر بالغ الأهمية للموثوقية
يحدد اختيار مادة ثنائي الفينيل متعدد الكلور بشكل مباشر عمر وأداء ضوء الزراعة.
الألومنيوم MCPCB (الأكثر شيوعًا لزراعة الأضواء)
تمثل مركبات MCPCB المصنوعة من الألومنيوم أكثر من 80% من مركبات ثنائي الفينيل متعدد الكلور الخفيفة المستخدمة في الزراعة التجارية. أنها توفر أفضل توازن بين الأداء الحراري والتكلفة.
المعلمة الألومنيوم القياسي الألومنيوم عالي الأداء الموصلية الحرارية 1-3 واط / م · K5-9 واط / م · كلفن سماكة الطبقة العازلة 50-100 ميكرومتر 75-150 ميكرومتر جهد الانهيار 2-3 كيلو فولت 3-5 كيلو فولت التكلفة لكل متر مربع (معظم) ~ 30 دولارًا ~ 50 دولارًا
متى تختار الألومنيوم:معظم مصابيح الزراعة التجارية من 40 واط إلى 200 واط. يعد لوح PCB المصنوع من الألومنيوم بقدرة 1-3 واط/م·ك كافيًا لكثافات LED القياسية.
FR4 (حساسة للتكلفة أو منخفضة الطاقة)
إن ضوء زراعة PCBAs FR4 مناسب فقط لـ:
- تركيبات منخفضة الطاقة أقل من 30 وات
- تصميمات بها خافضات حرارة خارجية
- تطبيقات قصيرة المدى أو للهواة
الحد:لا يستطيع FR4 تبديد الحرارة بشكل فعال. ترتفع درجات حرارة الوصلات LED بمقدار 15-25 درجة مئوية أعلى من تصميمات MCPCB المصنوعة من الألومنيوم المكافئ.
السيراميك PCBA (ممتاز / عالي الموثوقية)
تقوم الركائز الخزفية (الألومينا أو نيتريد الألومنيوم) بإزالة الطبقة العازلة تمامًا، وتحقق التوصيل الحراري بنسبة 20-200+ واط/م·ك.
الأفضل لـ:كثافة طاقة عالية للغاية (> 3 وات/سم²) أو التطبيقات التي تتطلب موثوقية مطلقة.
الإدارة الحرارية للتشغيل المستمر
تعمل أضواء الزراعة 12-16 ساعة يوميا، 365 يوما في السنة. الإدارة الحرارية هي عامل الموثوقية رقم 1.
تحسين المسار الحراري
القاعدة الأساسية:لكل انخفاض بمقدار 10 درجات مئوية في درجة حرارة وصلة LED، يتضاعف العمر الافتراضي.
عنصر التصميم، المتطلبات، طريقة التحقق، الممرات الحرارية تحت وسادات LED، الحد الأدنى 9 عبر (قطر 0.3 مم) لكل فحص LED بالأشعة السينية عبر الحشو، مملوء ومغطى بالنحاس أو الإيبوكسي، المقطع العرضي، منطقة النحاس لنشر الحرارة 300-500 مم² لكل مراجعة تخطيط LED عالية الطاقة، تغطية اللحام على الوسادة الحرارية تغطية 80-90٪ (بدون فراغات كبيرة) الأشعة السينية، باطلة <25%درجة حرارة السطح (عند التحميل الكامل)أقل من 60 درجة مئوية (منطقة لوحة LED)التصوير الحراري
مادة الواجهة الحرارية (TIM)
بين MCPCB والمبدد الحراري للتركيبات:
- التوقيت الزمني المطلوب:وسادة حرارية من السيليكون أو السيراميك (3 وات/م · كلفن على الأقل)
- سماكة:0.5 ملم إلى 1.5 ملم
- ضغط:20-30% للقضاء على الفجوات الهوائية
وزن النحاس للآثار الحالية
التيار لكل أثرالحد الأدنى من وزن النحاسوزن النحاس الموصى به<500mA1 أونصة1500mA-1.5A1 أونصة2 أونصة1.5A-3A2 أونصة2 أونصة مع فتحة لحام3A+2 أونصة مع آثار متوازية3 أونصة
استنادًا إلى معايير القدرة الحالية IPC-2221 للإضاءة البستانية.
تصميم الطيف والتحكم في الطول الموجي
تتطلب النباتات أطيافًا ضوئية محددة لمراحل النمو المختلفة. يجب أن يقوم PCBA بتوصيل هذه الأطوال الموجية بدقة.
الأطوال الموجية القياسية لزراعة الأضواء
الطول الموجياللونالوظيفةنوع رقاقة LED450-460 نانومترالأزرق الملكيالنمو الخضري، امتصاص الكلوروفيلالأزرق LED660-665 نانومترالأحمر العميقالمزهرة، الاثمار، التشكل الضوئيالأحمر LED730-740 نانومترالأحمر البعيدتأثير إيمرسون، بدء الإزهارالأحمر البعيد LED3000K-5000Kالأبيضالطيف الكامل، الراحة البصريةالأبيض LED
الأحمر: توصيات النسبة الزرقاء
نوع النبات الموصى به: اللون الأحمر: النسبة الزرقاء ملاحظات الخضر الورقية (الخس والسبانخ) 3:1 إلى 4:1 اللون الأزرق العالي للنمو المدمج النباتات المثمرة (الطماطم والفلفل) 5:1 إلى 9:1 اللون الأحمر العالي لتنمية الزهور/الفاكهة الأعشاب (الريحان والكزبرة) 4:1 إلى 6:1 طيف متوازن القنب دورة كاملة 4:1 (الخضار) إلى 8:1 (زهرة)يفضل الطيف القابل للتعديل
استنادًا إلى إرشادات تصميم LED البستانية من مصادر الصناعة.
التحكم الحالي لاستقرار الطول الموجي
يتغير الطول الموجي LED مع التغير الحالي. للحفاظ على الدقة الطيفية:
- الحد الأقصى للانحراف الحالي:±2% في جميع سلاسل LED
- الانحراف الموصى به:±1% للتصميمات المميزة
- طريقة القياس:انخفاض جهد المقاوم التسلسلي أو مقياس التيار المضمن
طوبولوجيا السائق وتصميم الدوائر
التيار المستمر مقابل الجهد المستمر
تتطلب زراعة PCBAs الخفيفةمحرك تيار مستمرلكل سلسلة LED للحفاظ على الطول الموجي المستقر ومنع الهروب الحراري.
الطوبولوجيا الأفضل من حيث المزايا والعيوب، تيار ثابت خطي، طاقة منخفضة (<30 وات)، بسيط ومنخفض EMI، غير فعال عند انخفاض الجهد العالي، محول باك، طاقة متوسطة (30-100 وات)، Vin > Vf، فعال (90-95%)، يتطلب محث، ضوضاء التبديل، محول التعزيز، سلاسل LED مع Vf > Vin، قدرة تصاعدية، عدد مكونات أعلى، تيار ثابت متعدد القنوات، طاقة عالية (> 100 وات)، طيف قابل للضبط، تحكم في القناة الفردية، كفاءة عالية، معقد، تكلفة أعلى
دوائر الحماية المطلوبة
نوع الحماية مكونالمواصفاتالقطبية العكسيةصمام شوتكي الثنائي أو P-FETBحجب الجهد السلبي عند الإدخالالجهد الزائدصمام ثنائي TVSالمشبك عند 1.2x الحد الأقصى للإدخالالتيار الزائد (لكل قناة)مصهر PTC أو مقاوم الاستشعار + قطعرحلة عند 1.3x التيار الاسميحماية ESDثنائيات زينر على المدخلات±8 كيلو فولت كحد أدنى
حماية البيئة لغرف النمو
تعمل مصابيح الزراعة في بيئات عالية الرطوبة (60-90% رطوبة نسبية). الحماية من الرطوبة إلزامية للتشغيل الموثوق.
متطلبات الطلاء المطابقة
نوع الطلاء الأفضل لطريقة التطبيق، قابلية إعادة العمل، الأكريليك (AR) البستنة العامة، رذاذ أو غمس، سهل، سيليكون (SR) رطوبة شديدة، ثنائي الفينيل متعدد الكلور المرن، رذاذ انتقائي، صعب، يوريتان (UR)، التعرض للمياه المالحة أو المواد الكيميائية، رذاذ، صعب جدًا
الحد الأدنى لسمك الطلاء:0.03 ملم (1.2 مل)
قائمة التحقق من حماية الرطوبة
- طلاء مطابقعلى جميع وصلات اللحام والنحاس المكشوف
- بوتينغللموصلات والمناطق ذات الجهد العالي (اختياري للبيئات القاسية)
- موصلات مختومة(الحد الأدنى IP65 للدفيئات الزراعية الخارجية أو ذات الرطوبة العالية)
- الانتهاء من السطح ENIG(يمنع تآكل النحاس؛ لا ينصح بإجراء HASL)
حدود بيئة التشغيل
المعلمةنمو داخليالدفيئةخارجينطاق الرطوبة40-70% RH60-90% RH10-100% RHTنطاق درجة الحرارة15-30 درجة مئوية-5 إلى 40 درجة مئوية-20 إلى 50 درجة مئويةالحد الأدنى لتصنيف IPIP20 (جاف داخلي)IP44 (الرذاذ)IP65 (مقاوم للطقس)
زراعة قواعد تخطيط PCBA الخفيفة
القاعدة 1: فصل الطاقة والإشارة
- حافظ على قسم إدخال التيار المتردد/المستمر معزولاً عن آثار محرك LED
- الحد الأدنى لمسافة الزحف: 3 مم بين مناطق الجهد العالي والجهد المنخفض
القاعدة 2: تقصير الحلقات ذات التيار العالي
- ضع برامج تشغيل LED في أقرب مكان ممكن من موصلات LED
-تقليل مساحة الحلقة لتقليل EMI
القاعدة 3: تصميم الوسادة الحرارية لمصابيح LED
- تتطلب كل وسادة حرارية LED ما لا يقل عن 9 منافذ حرارية (0.3 مم)
- يجب ملء المنافذ وتغطيتها من أجل قابلية اللحام
القاعدة 4: صب النحاس للأرض
- استخدم مستوى أرضيًا صلبًا على الطبقة 2 (بالنسبة لـ MCPCB المكون من طبقتين، فإن الأرض هي اللب المعدني)
- لتصميمات FR4: طبقة أرضية مخصصة مع الحد الأدنى من الانقسامات
القاعدة 5: توزيع الطاقة بسلسلة ديزي
- بالنسبة لمصابيح الزرع الخطية الطويلة PCBAs (حتى 1500 مم)، تتبع طاقة المسار كحافلة مركزية
- تغذية كل قطعة LED من الباص وليس من نهاية القطعة السابقة
متطلبات التصنيع والتجميع
مواصفات تجميع SMT لزراعة ضوء PCBA
المعلمةالمتطلباتالتحققمعجون اللحامخالي من الرصاص (SAC305 أو ما شابه)الامتثال لقواعد RoHS
اختبار الجودة لزراعة الضوء PCBA
طريقة الاختبار - معايير النجاح / الفشل - اختبار داخل الدائرة (ICT) - أداة تثبيت المسبار الآلي - جميع المكونات موجودة، القيم الصحيحة - فحص قطبية LED - وضع الصمام الثنائي أو الفحص البصري - الاتجاه الصحيح بنسبة 100٪ - التصوير الحراري عند التحميل الكامل - كاميرا الأشعة تحت الحمراء بعد التشغيل لمدة ساعة واحدة - لا توجد نقطة اتصال > 70 درجة مئوية (وسادات LED <60 درجة مئوية الهدف) - التحقق الطيفي - مقياس الطيف (دقة 0.1 نانومتر) انحراف الطول الموجي ± ± 5 نانومتر عن المواصفات اختبار 24-48 ساعة بكامل طاقتها، محيط الغرفة، لا يوجد فشل في LED، لا وميض
بالنسبة لإنتاج ثنائي الفينيل متعدد الكلور الخفيف للزراعة التجارية، يوصى باختبار هذه المعلمات بنسبة 100%:
- فحص قطبية LED(الفحص البصري الآلي)
- جودة وصلة اللحام(AOI على جميع مكونات الطاقة)
- اختبار مفتوح/قصير(المسبار الطائر أو سرير الأظافر)
- التحقق الحراري(أساس العينة، 10% من الإنتاج)
زراعة الأسئلة الشائعة حول PCBA الخفيفة
Q1: ما هي أفضل مادة PCB لإضاءة الزراعة عالية الطاقة (200 واط +) والتي تعمل لمدة 18 ساعة يوميًا؟
ج:للتشغيل المستمر عالي الطاقة،ألومنيوم MCPCB مع موصلية حرارية لا تقل عن 3 وات/م·كهو الاختيار القياسي. فيما يلي مصفوفة القرار بناءً على البيانات الميدانية الحقيقية:
مستوى الطاقة المواد الموصى بها الموصلية الحرارية العمر المتوقع 40 وات - 100 واط ألومنيوم قياسي MCPCB (1-2 واط/م·ك) 1-2 واط/م·ك30,000-50,000 ساعة 100 وات-200 وات، ألومنيوم عالي الأداء (3-5 واط/م·ك)3-5 وات/م·ك50,000-70,000 ساعات200 وات - 300 وات + ألومنيوم ممتاز (5-9 وات/م·ك) أو نواة نحاس 5-9+ وات/م·ك70,000-100,000 ساعة
لماذا الألومنيوم على FR4 للطاقة العالية:يولد ضوء الزراعة بقدرة 200 واط حرارة كبيرة. يتمتع FR4 بموصلية حرارية تبلغ 0.3-0.5 واط/م·ك فقط، ويعمل كعازل. ستتجاوز درجة حرارة وصلة LED 100 درجة مئوية خلال دقائق، مما يتسبب في انخفاض سريع في قيمة اللومن (خسارة 30-50% خلال 6 أشهر).
بديل PCBA السيراميك:للحصول على أقصى قدر من الموثوقية أو عندما يكون حجم ثنائي الفينيل متعدد الكلور مقيدًا بشدة (كثافة طاقة عالية> 3 وات/سم²)، تقوم الركائز الخزفية (الألومينا أو نيتريد الألومنيوم) بإزالة الطبقة العازلة تمامًا، مما يحقق 20-200+ وات/م·ك. ومع ذلك، فإن التكلفة أعلى بمقدار 3-5 مرات من MCPCB المصنوعة من الألومنيوم.
خلاصة القول بالنسبة لمعظم المزارعين التجاريين:يوفر الألومنيوم MCPCB عالي الأداء (5 وات/م·ك) أفضل توازن بين التكلفة والموثوقية للتركيبات بقدرة 200 وات+.
Q2: كيف يمكنني حساب الوزن النحاسي المطلوب لمصباح الزراعة PCBA الخاص بي لمنع ارتفاع درجة حرارة التتبع؟
ج:استخدم صيغة IPC-2221 مع هذه الإرشادات الخاصة بالبستنة. يعد تتبع ارتفاع درجة الحرارة أحد أوضاع الفشل الشائعة في مصابيح الزراعة عالية الطاقة.
الخطوة 1 - تحديد الحد الأقصى للتيار لكل تتبع:
بالنسبة لمصباح زراعة نموذجي بقدرة 100 وات عند 48 فولت: التيار = 100 وات / 48 فولت = 2.08 أمبير لكل سلسلة
الخطوة 2 - اختر ارتفاع درجة الحرارة المسموح به (ΔT):
- ارتفاع 10 درجات مئوية:محافظ لمدة تزيد عن 50000 ساعة (موصى به للأغراض التجارية)
- ارتفاع 20 درجة مئوية:مقبول على مستوى المستهلك
- ارتفاع 30 درجة مئوية:مخاطر عالية --- التتبع سوف يضعف وصلات اللحام بمرور الوقت
الخطوة 3 - حدد وزن النحاس بناءً على التيار:
الحالي 1 أونصة من النحاس العرض المطلوب (ΔT = 20 درجة مئوية) 2 أونصة من النحاس العرض المطلوب (ΔT = 20 درجة مئوية) التوصية 1A30 مل (0.76 مم) 15 مل (0.38 مم) 1 أونصة مقبولة 2A70 مل (1.78 مم) 35 مل (0.89 مم) 2 أونصة مفضلة 3A120 مل (3.05 ملم) 60 مل (1.52 ملم) 2 أونصة كحد أدنى 5A220 مل (5.59 ملم) 110 مل (2.79 ملم) 3 أونصة موصى بها
الخطوة 4 - احسب باستخدام الصيغة المبسطة (للآثار الخارجية، 2 أونصة من النحاس):
العرض (مل) = التيار (الأمبير) × 35 (لـ ΔT=20°C)
مثال لـ 2.08A: 2.08 × 35 = 73 مل (1.85 ملم) الحد الأدنى للعرض
إضافة هامش أمان بنسبة 20%:73 × 1.2 = 88 مل (2.23 ملم)
توصية احترافية لزراعة ضوء PCBج:
- استخدم 2 أونصة من النحاس كحد أدنىلجميع الآثار التي تحمل > 1A
- استخدم 3 أوقية من النحاسللآثار التي تحمل > 3A أو عندما تكون مساحة اللوحة محدودة
- أضف فتحة قناع اللحامعلى آثار التيار العالي --- يزيد اللحام الإضافي من سعة التيار بنسبة 20-40%
طريقة التحقق:بعد تجميع النموذج الأولي، قم بقياس درجة حرارة التتبع باستخدام كاميرا تعمل بالأشعة تحت الحمراء عند التحميل الكامل. إذا تجاوز أي أثر 70 درجة مئوية، قم بزيادة وزن النحاس أو توسيع الأثر.
Q3: ما الذي يسبب تفاوت إخراج الضوء أو الخفقان في ضوء PCBA المزروع، وكيف يمكنني إصلاحه؟
ج:عادة ما يكون سبب إخراج الضوء غير المتساوي والوميض هوعدم التطابق الحالي بين سلاسل LED المتوازيةأوعدم كفاية السعة السائبة. هنا هو التسلسل التشخيصي:
السبب الجذري 1 - عدم التطابق الحالي في السلاسل المتوازية (الأكثر شيوعًا):
عندما يتم توصيل عدة سلاسل LED بالتوازي مع محرك تيار ثابت واحد، فإن الاختلافات الصغيرة في الجهد الأمامي (Vf) تتسبب في أن تسحب سلسلة واحدة تيارًا أكثر من غيرها. يسحب الخيط الأكثر سخونة التيار الأكثر، ويسخن أكثر (ينخفض Vf مع درجة الحرارة)، ويسحب تيارًا أكبر --- تيارًا حراريًا هاربًا.
حل:
- استخدم أمنفصلة سائق التيار المستمر لكل سلسلة(يفضل للطاقة العالية)
- أو إضافةموازنة المقاومات(0.5-2Ω) على التوالي مع كل سلسلة لتعادل التيار
- القدرة الكهربائية للمقاوم: P = I² × R (على سبيل المثال، 1A² × 1Ω = 1W المقاوم)
السبب الجذري 2 - عدم كفاية السعة السائبة عند خرج السائق:
يؤدي تعتيم عرض النبض (PWM) إلى إنشاء وميض مرئي إذا كانت سعة الإخراج صغيرة جدًا. يرتفع وينخفض تيار LED مع كل دورة PWM.
تردد PWM الحد الأدنى من السعة السائبة، رؤية الوميض 100-200 هرتز، 1000 درجة فهرنهايت + مرئية لمعظم الأشخاص، 500-1000 هرتز، 470 درجة فهرنهايت، يمكن اكتشاف الوميض بواسطة البعض من 1000 إلى 4000 هرتز، 100 درجة فهرنهايت، خالٍ من الوميض بشكل عام> 4000 هرتز، غير مطلوب، لا يوجد وميض مرئي
يصلح:أضف مكثف إلكتروليتي 100-470 ميكروفاراد عبر مخرج LED، بالإضافة إلى مكثف سيراميك 10 ميكروفاراد للتصفية عالية التردد.
السبب الجذري 3 - وصلات لحام ضعيفة في توصيلات LED:
يؤدي وصلة اللحام المتشققة أو الباردة الموجودة على لوحة LED إلى إنشاء اتصال متقطع. قد يومض مؤشر LED أو يخفت أو يفشل تمامًا عندما تسخن اللوحة وتبرد.
طريقة الكشف:
- اضغط على كل مصباح LED بلطف باستخدام أداة بلاستيكية أثناء تشغيل الضوء
- في حالة حدوث وميض، قم بإعادة تدفق وصلة اللحام
- بالنسبة لمصابيح SMT LED، قم بالفحص تحت التكبير بحثًا عن الشقوق حول اللوحة
السبب الجذري 4 - عدم كفاية عرض التتبع مما يسبب انخفاض الجهد:
تؤدي الخطوط الطويلة والضيقة على الأوتار عالية الطاقة إلى انخفاض الجهد. تستقبل مصابيح LED الموجودة في أقصى نهاية التتبع تيارًا أقل من تلك الموجودة بالقرب من السائق.
يصلح:
- حساب هبوط الجهد: V_drop = I × R_trace
- بالنسبة لسلسلة 2A على أثر 100 مل (2.54 مم) 1 أونصة على 24 بوصة: R ≈ 0.24Ω، V_drop ≈ 0.48V
- قد يكون هذا مقبولا. بالنسبة لـ V_drop > 0.5V، قم بزيادة عرض التتبع أو استخدم 2 أونصة من النحاس
التحقق السريع:قم بقياس الجهد عند أول LED وآخر LED في كل سلسلة. إذا تجاوز الفرق 0.3 فولت، قم بترقية تصميم التتبع.
قائمة مرجعية لاختبار الإنتاج لزراعة ضوء PCBA
قبل الموافقة على زرع ضوء PCBA للإنتاج الضخم، تحقق من هذه الاختبارات الخمسة:
| امتحان | طريقة | معايير النجاح/الفشل |
|---|---|---|
| الإخراج الطيفي | دمج المجال أو المطياف | انحراف الطول الموجي ± ± 5 نانومتر عن الهدف |
| الأداء الحراري | كاميرا تعمل بالأشعة تحت الحمراء بعد ساعة واحدة عند التحميل الكامل | لا نقطة> 70 درجة مئوية؛ منصات LED <60 درجة مئوية |
| الرصيد الحالي | قياس التيار في كل سلسلة متوازية | الانحراف بين السلاسل <5% |
| مقاومة الرطوبة | 85% رطوبة نسبية عند 40 درجة مئوية لمدة 48 ساعة، مدعوم | لا تآكل، لا وميض، لا فشل |
| التحقق من العمر الافتراضي (سريع) | 85 درجة مئوية/85% رطوبة نسبية، 1000 ساعة (اختبار THB) | انخفاض قيمة التجويف <10% |
للطلبات التجارية:اطلب وثائق PPAP (عملية الموافقة على جزء الإنتاج) بما في ذلك تقارير التصوير الحراري وبيانات التحقق الطيفي.
ملخص: قائمة مرجعية موثوقة لزراعة ضوء PCBA
عنصر التصميم، متطلبات مادة ثنائي الفينيل متعدد الكلور، الألومنيوم MCPCB (1-9 واط/م·ك) لمعظم الأشخاص؛ FR4 فقط للطاقة المنخفضة (<30 وات) وزن النحاس 2 أونصة كحد أدنى لآثار الطاقة؛ 1 أونصة للإدارة الحرارية للإشارة 9 + منافذ حرارية لكل LED؛ TIM بين PCBA والمبدد الحراري؛ درجة حرارة السطح <60 درجة مئويةالتحكم في الطيفالأحمر (660 نانومتر) والأزرق (450 نانومتر) ؛ النسبة على أساس المحصول؛ الانحراف الحالي <± 2% طبولوجيا السائق تيار مستمر لكل سلسلة؛ قنوات تشغيل منفصلة لضبط الطيف، حماية من الرطوبة، طلاء متوافق (أكريليك أو سيليكون)؛ الانتهاء من السطح ENIG. موصلات مختومةالموازنة الحاليةبرامج تشغيل منفصلة أو مقاومات موازنة للسلاسل المتوازيةالشهاداتRoHS، UL (للتركيبات التجارية)الاختبارالتوازن الطيفي والحراري والتيار ومقاومة الرطوبة وتسارع THB للشيخوخة
يجمع مصباح PCBA الموثوق به للزراعة بين الإدارة الحرارية المناسبة (الألومنيوم MCPCB، 2+ أونصة من النحاس، والمنافذ الحرارية)، والتحكم الدقيق في الطيف (محرك التيار الثابت، وانحراف الطول الموجي ±5nm)، وحماية البيئة (الطلاء المطابق، والموصلات المختومة). فشل المجال الأكثر شيوعا --- إخراج الضوء غير المتكافئ، والخفقان، وفشل LED المبكر --- يرجع إلى التصميم الحراري غير الكافي أو عدم تطابق التيار بين السلاسل المتوازية. قم بإعطاء الأولوية للنحاس الذي يبلغ حجمه 2 أونصة، ومحركات التيار الثابت المنفصلة لكل قناة، واختبار التحقق من الصحة الحرارية لتحقيق أكثر من 50000 ساعة من التشغيل في بيئات النمو التجارية.
