مع 20 عامًا من الخبرة في مجال الإلكترونيات الاستهلاكية وتصنيع ثنائي الفينيل متعدد الكلور، قمت بمراجعة الآلاف من مجموعات مصابيح السقف. يغطي هذا الدليل اختيار المواد، والإدارة الحرارية، وطوبولوجيا المحرك، ومتطلبات الامتثال الخاصة بتصميم PCBA لإضاءة السقف.
ما الذي يجب أن يفعله مصباح السقف PCBA
يتحكم ضوء السقف PCBA (مجموعة لوحات الدوائر المطبوعة) في مصدر ضوء LED ويعمل على تشغيله. على عكس PCBA العاري، يتضمن PCBA جميع المكونات الملحومة على اللوحة --- مصابيح LED، وبرامج التشغيل، والمقاومات، والمكثفات، والموصلات.
الوظائف الأساسية لمصباح السقف PCBج:
- تحويل التيار المتردد إلى التيار المستمر (إذا كان برنامج التشغيل مدمجًا):يحول 110-277 فولت تيار متردد إلى تيار مستمر منخفض الجهد لمصابيح LED
- التنظيم الحالي المستمر:يحافظ على تيار LED ثابتًا على الرغم من تقلبات جهد الإدخال
- الإدارة الحرارية:يوصل الحرارة بعيدًا عن وصلات LED لمنع الفشل المبكر
- التحكم في التعتيم (اختياري):واجهات مع مخفتات الإضاءة الجدارية (0-10V، TRIAC، أو PWM)
الفرق من ثنائي الفينيل متعدد الكلور العاري:يحتوي PCB العاري على آثار ومنصات نحاسية ولكن لا يحتوي على مكونات. يتم تجميع PCBA بالكامل وجاهز للتثبيت في وحدة الإضاءة.
المواصفات الفنية الأساسية
معلمات طاقة الإدخال
المعلمة النطاق القياسي نطاق الأداء العالي جهد الإدخال (AC) 110-120 فولت (الولايات المتحدة) أو 220-240 فولت (الاتحاد الأوروبي) 90-277 فولت (عالمي) تردد الإدخال 50/60 هرتز 50/60 هرتز عامل الطاقة (PF)> 0.70 (المستهلك)> 0.90 (التجاري) إجمالي التشوه التوافقي (THD)<20%<15% (متطلبات DLC) الحماية من زيادة التيار 1 كيلو فولت (أساسي) 2-4 كيلو فولت (تجاري)
عامل الطاقة ومتطلبات THD وفقًا لمعايير Energy Star وDLC.
مواصفات إخراج LED
المعلمة طاقة منخفضة طاقة متوسطة طاقة عالية إجمالي مخرجات اللومن 800-1500 لومن (يستبدل 60 وات ساطع) 1500-3000 لومن 3000-5000 لومن + عدد مصابيح LED18-4848-100100-200+تيار LED50-150 مللي أمبير150-300 مللي أمبير300-700 مللي أمبيرالإجمالي الطاقة8-15W15-30W30-60W
المواصفات المادية
المعلمة FR4 Standard الألومنيوم MCPCB شكل اللوحةدائري أو مربع أو مخصصدائري أو مربع أو مخصصالقطر (دائري نموذجي)100 مم إلى 300 مم100 مم إلى 300 مموزن النحاس 1 أونصة (إشارة) ، 2 أونصة (طاقة)1-2 أونصةعدد الطبقاتطبقتان (الأكثر شيوعًا)1-2 طبقاتالتوصيل الحراري0.3-0.5 واط / م · K1-9 ث / م · ك
اختيار مادة ثنائي الفينيل متعدد الكلور: FR4 مقابل الألومنيوم MCPCB
يعد الاختيار بين FR4 والألومنيوم MCPCB (Metal Core PCB) هو القرار الأكثر أهمية في تصميم PCBA لإضاءة السقف.
جدول المقارنة
صفة مميزة FR4 PCBA الألومنيوم MCPCB الموصلية الحرارية ضعيفة (0.3-0.5 واط / م · ك) جيد إلى ممتاز (1-9 واط / م · ك) الوزن خفيف معتدل التكلفة (حجم منخفض) أقل متوسط (30-50٪ أعلى من FR4) عمر LED عند 150 مللي أمبير 30.000-40.000 ساعة أكثر من 50.000 ساعة أفضل تطبيق طاقة منخفضة (<12 وات)، لمبة قابلة للاستبدال، تركيبات سقف متوسطة إلى عالية الطاقة
مصفوفة القرار
طاقة ضوء السقف، مادة PCBA الموصى بها، السبب 5 وات - 12 وات (تركيب متساطح صغير) FR4 (طبقتان) تكلفة أقل، حرارة مقبولة 12 وات - 25 وات (سقف قياسي) ألومنيوم MCPCB (1-2 وات/م·ك) إدارة حرارية مهمة 25 وات - 50 وات (ألواح كبيرة) ألومنيوم عالي الأداء (3-5 وات/م·ك) يمنع ارتفاع درجة حرارة LED 50 وات + (تجاري) ألومنيوم ممتاز (5-9 واط/م · كلفن) أو قلب نحاسي إلزامي للموثوقية
القاعدة الأساسية:بالنسبة لمصابيح السقف التي تزيد قوتها عن 15 وات، استخدم الألومنيوم MCPCB. سوف يتسبب FR4 في فشل LED سابق لأوانه بسبب تراكم الحرارة.

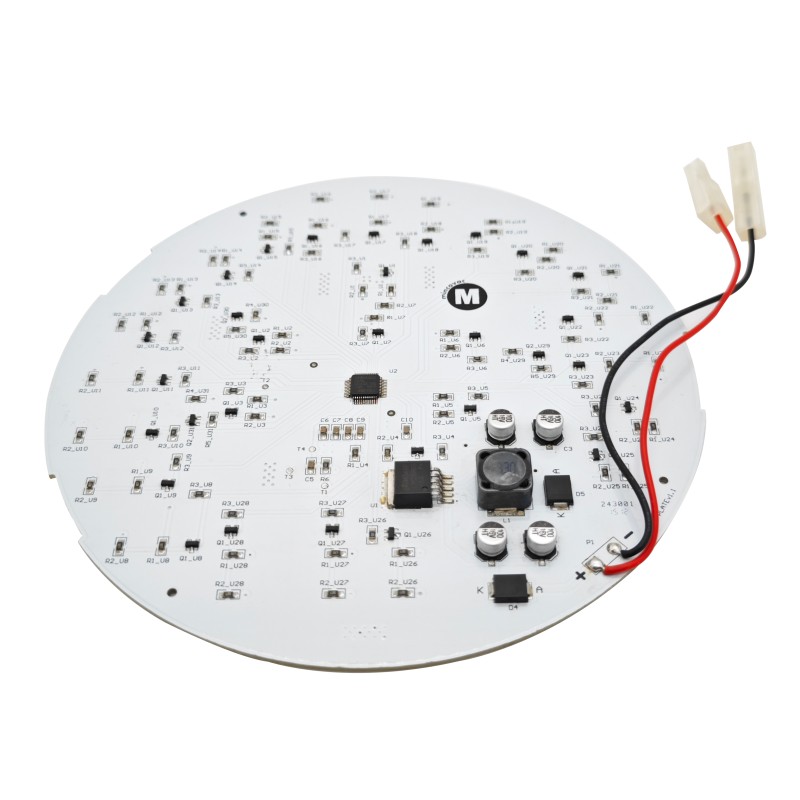

طوبولوجيا السائق لمصباح السقف PCBA
تستخدم مصابيح السقف PCBAs بنيتين رئيسيتين للتشغيل: متكامل (مكونات على نفس اللوحة) أو بعيد (لوحة تشغيل منفصلة).
برنامج التشغيل المتكامل مقابل برنامج التشغيل البعيد
الجانب سائق متكامل (COB أو خطي) برنامج تشغيل عن بعد (لوحة منفصلة) موقع السائق على نفس PCBA مثل مصابيح LED لوحة منفصلة، متصلة بواسطة الأسلاك الطاقة النموذجية 5 وات - 25 وات 15 وات - 100 وات + كفاءة 80 - 88٪ 85 - 93٪ أداء الوميض يمكن أن يكون ضعيفًا مع برامج التشغيل الخطية البسيطة ممتاز مع التصفية المناسبة توافق التعتيم محدود (TRIAC فقط) عريض (0-10 فولت، ترياك، دالي) تكلفة أقل (لوحة واحدة) أعلى (لوحتان) الأفضل للتركيبات الحساسة للتكلفة وغير المعتمة التجارية، القابلة لتعديل الضوء، عالية الطاقة
التيار المستمر مقابل الجهد المستمر
نوع برنامج التشغيل الأفضل من حيث المزايا والعيوب التيار المستمر (CC) سلاسل LED للمحرك المباشر أبسط، يجب أن يتطابق عدد أقل من المكونات مع جهد المحرك الجهد الثابت (CV) تركيبات معيارية مع لوحات متعددة قياسي 12 فولت / 24 فولت، سهل التوسيع يتطلب مقاومات منفصلة للحد من التيار
توصية لمصباح السقف PCBج:استخدم طوبولوجيا برنامج التشغيل الحالي الثابت للتصميمات المتكاملة. يوفر تيار LED ثابتًا بدون مقاومات إضافية.
الإدارة الحرارية لضوء السقف PCBA
الحرارة هي العدو الرئيسي لعمر LED. لكل انخفاض بمقدار 10 درجات مئوية في درجة حرارة وصلة LED، يتضاعف العمر الافتراضي.
تصميم المسار الحراري
يتبع المسار الحراري لمصباح السقف PCBA هذا التسلسل:
تقاطع LED ← وسادة حرارية LED ← نحاس PCBA ← طبقة عازلة (MCPCB) ← قاعدة ألومنيوم ← مبيت التثبيت ← هواء الغرفة
الحلقة الأضعف:الطبقة العازلة (العزل بين دائرة النحاس وقاعدة الألومنيوم). يمتلك العازل القياسي موصلية كهربائية تبلغ 1-3 واط/م · كلفن. يصل العزل الكهربائي الممتاز إلى 5-9 واط/م·ك.
قواعد تصميم لوحة LED
عنصر التصميم المتطلبات منافذ حرارية تحت LED 9-12 منافذ (قطر 0.3 مم) لكل LED عالي الطاقة عبر حشوة مملوءة ومغطاة (يسمح باللحام في الأعلى) حجم الوسادة النحاسية الحد الأدنى لحجم الوسادة الحرارية 2x LED تغطية اللحام 80-90٪ من مساحة اللوحة الحرارية (فحص الأشعة السينية) تحمل الفراغ بحد أقصى 25٪ من مساحة الوسادة
التحقق الحراري
اختبار الإنتاج:بعد التجميع، قم بتشغيل مصباح السقف بكامل طاقته لمدة ساعة واحدة. قياس درجة الحرارة على منصات LED باستخدام كاميرا تعمل بالأشعة تحت الحمراء.
درجة الحرارة (لوحة LED) الصف العمر المتوقع <50 درجة مئوية ممتاز 70.000+ ساعة 50-60 درجة مئوية جيد 50.000-70.000 ساعة 60-70 درجة مئوية مقبول 30.000-50.000 ساعة> 70 درجة مئوية خطر الفشل <20.000 ساعة
قواعد تخطيط ثنائي الفينيل متعدد الكلور لضوء السقف PCBA
القاعدة 1: وضع LED متماثل
ضع مصابيح LED بالتساوي عبر PCBA لمنع النقاط الساخنة وضمان توزيع الضوء بشكل موحد. لأضواء السقف المستديرة:
- ترتيب المصابيح في دوائر متحدة المركز
- التباعد المتساوي بين المصابيح المتجاورة
- حافظ على مسافة ثابتة من حافة اللوحة
القاعدة 2: آثار قصيرة عالية التيار
يجب أن تكون آثار التيار العالي (طاقة LED والأرض) قصيرة وواسعة قدر الإمكان. حساب العرض المطلوب:
بالنسبة إلى 2 أونصة من النحاس، ارتفاع درجة الحرارة بمقدار 20 درجة مئوية:
- العرض (مل) = التيار (أمبير) × 35
مثال: تتبع 300 مللي أمبير (0.3 أمبير) → 0.3 × 35 = 10.5 مل (0.27 ملم) كحد أدنى
إضافة هامش أمان بنسبة 50%:استخدم 16 مل (0.4 مم) لآثار 300 مللي أمبير.
القاعدة 3: أقسام منفصلة للتيار المتردد والتيار المستمر
إذا كان PCBA يشتمل على محول AC-DC متكامل:
- احتفظ بمدخل التيار المتردد (الجهد العالي) عند إحدى حواف اللوحة
- الحفاظ على مسافة زحف 3 مم بين خطوط التيار المتردد والتيار المستمر ذات الجهد المنخفض
- استخدم فتحة فعلية أو خندقًا في لوحة PCB إذا كانت المساحة ضيقة
القاعدة 4: صب النحاس للأرض
استخدم صب النحاس الصلب على الطبقة العليا (لـ MCPCB، طبقة الدائرة) لإرجاع LED. وهذا يقلل من انخفاض الجهد ويحسن انتشار الحرارة.
القاعدة 5: توزيع الطاقة بسلسلة ديزي
بالنسبة لأضواء السقف الأطول (الخطية أو المستطيلة)، تتبع طاقة المسار كحافلة مركزية بدلاً من تغذية مصابيح LED من نهاية السلسلة السابقة.

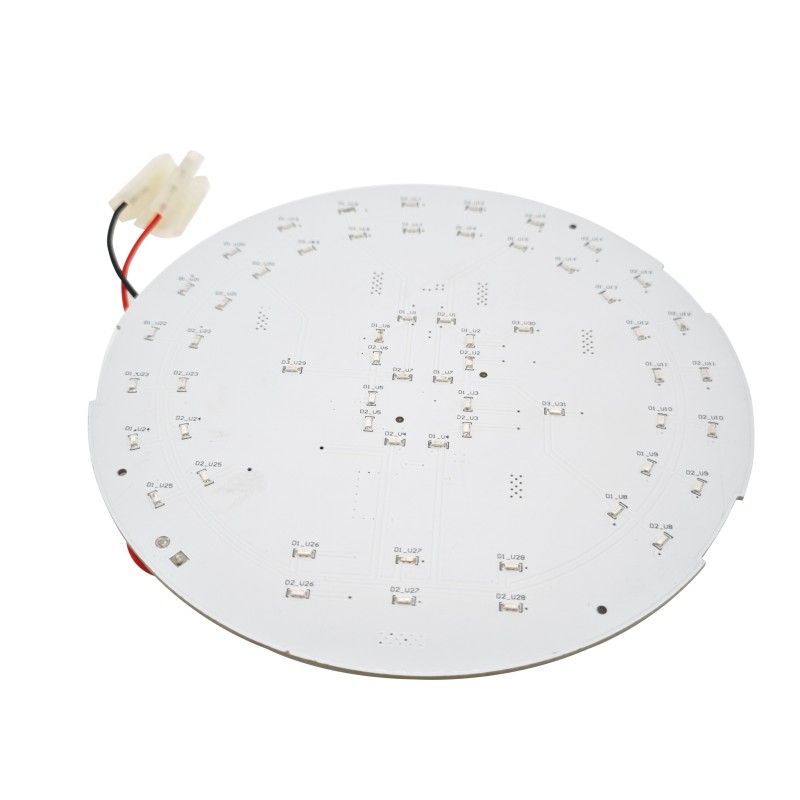

مثال على تخطيط PCBA لإضاءة السقف (دائري)
يحتوي مصباح السقف الدائري النموذجي PCBA (قطر 150 مم، 36 مصباح LED) على هذه الطبقة:
وظيفة الطبقة وزن النحاس العلوي (طبقة الدائرة) وسادات LED، آثار، مكونات المحرك 2 أونصة طبقة عازلة عزل كهربائي 75-100 ميكرومتر قاعدة من الألومنيوم نشر الحرارة والدعم الميكانيكي سمك 1.6 مم الجزء السفلي (اختياري) المكونات الثانوية أو قناع اللحام فقط N/A
اعتبارات الوميض والتعتيم
أسباب وميض
يحدث وميض LED عندما يكون لتيار خرج السائق تموج كبير. الأسباب الشائعة:
- سعة الإخراج غير كافيةفي السائق
- ضعف توافق باهتة TRIAC(المخفتات الأمامية ذات الأحمال السعوية)
- تعتيم PWM منخفض التردد(<1 كيلو هرتز)
مقاييس وميض
MetricGoodAcceptablePoorPercent وميض (100 هرتز)<10%10-30%>30%مؤشر وميض<0.10.1-0.3>0.3تردد وميض>1 كيلو هرتز100-1000 هرتز<100 هرتز
تقنيات تقليل الوميض
تأثير التقنية تأثير التكلفة إضافة مكثف الإخراج بالجملة (100-470 درجة فهرنهايت) يقلل تموج 100-120 هرتز منخفض (0.10-0.30 دولار) زيادة تردد تعتيم PWM إلى> 4 كيلو هرتز يزيل الوميض المرئي لا شيء (تغيير البرامج الثابتة) استخدم طوبولوجيا ارتداد عالي PF أو طوبولوجيا تعزيز الجهد تنظيم أفضل للجهد معتدل (0.50-1.00 دولار)
الامتثال والشهادة
الشهادات المطلوبة حسب السوق
متطلبات شهادة السوقUSAUL 1598 أو UL 8750السلامة لمصابيح LEDكنداCSA C22.2 رقم 250.0السلامة لتركيبات الإضاءةEUCE (تشمل LVD وEMC وRoHS)السلامة والانبعاثات والمواد الخطرةGlobalIEC 62031وحدات LED للإضاءة العامةكفاءة الطاقة (الولايات المتحدة)Energy Star أو DLCRebate الأهلية، متطلبات المرافق
اختبارات الامتثال المشتركة
معايير الاختبار: القوة العازلة (hipot) UL 87501500V AC لمدة دقيقة واحدة، بدون انقطاع، الاستمرارية الأرضية UL 8750 <0.1Ω بين الطرف الأرضي والمعدن المكشوف EMI (موصل ومشع) الجزء 15 من لجنة الاتصالات الفيدرالية (الولايات المتحدة) أو EN 55015 (الاتحاد الأوروبي) أقل من الحدود المحددة عامل الطاقة و THDE Energy StarPF > 0.90، THD <20% للأغراض التجارية
الأسئلة الشائعة حول مصباح السقف PCBA
Q1: هل يمكنني استخدام نفس ضوء السقف PCBA لكل من التطبيقات التجارية 120 فولت و277 فولت؟
ج:لا، ليس بدون برنامج تشغيل الإدخال العالمي. وهنا الانهيار الفني:
يستخدم PCBA المصمم خصيصًا لجهد تيار متردد 120 فولت مكونات مصنفة لجهد ناقل تيار مستمر يبلغ 200 فولت تقريبًا (بعد التصحيح). عند 277V AC، يكون ناقل DC المصحح حوالي 390V DC. وهذا يتجاوز تصنيف الجهد للمكثفات القياسية ذات التصنيف 120 فولت، والدوائر المتكاملة منخفضة المقاومة (MOSFET)، والثنائيات.
متطلبات خفض جهد المكون:
المكون تصنيف 120 فولت 277 فولت التقييم المطلوب مكثف الإدخال 200 فولت 400-450 فولت MOSFET250-300 فولت 500-600 فولت الثنائيات المعدل 200 فولت 400 فولت مسافة الزحف 1.5 مم 3.0 مم
إذا كنت بحاجة إلى PCBA واحد لكلا الجهدين:
- حدد أسائق الإدخال العالميتصنيف 90-277 فولت تيار متردد
- استخدم المكونات المقدرة لحافلة تيار مستمر 400 فولت كحد أدنى
- تصميم زحف ثنائي الفينيل متعدد الكلور بمقدار 3 مم بين خطوط التيار المتردد ومقاطع الجهد المنخفض
- توقع ارتفاع تكلفة المكونات بنسبة 10-20%
بديل:قم بإنشاء نوعين مختلفين من PCBA --- أحدهما لـ 120 فولت (تكلفة أقل) والآخر لـ 277 فولت (تصنيف الجهد العالي). وهذا أمر شائع في تصنيع الإضاءة التجارية.
Q2: كيف يمكنني التأكد من أن مصباح السقف PCBA الخاص بي يعمل بشكل صحيح مع مخفّت إضاءة الجدار TRIAC؟
ج:يعد التوافق مع باهتة TRIAC تحديًا شائعًا لمصممي PCBA لإضاءة السقف. هنا هو النهج الهندسي:
المشكلة:تم تصميم مخفتات TRIAC للمصابيح المتوهجة (الأحمال المقاومة). تمثل مصابيح LED حملاً تفاعليًا يمكن أن يتسبب في اختلال TRIAC، مما يؤدي إلى وميض أو وميض أو فشل في التعتيم أقل من 30%.
الحل 1 - المقاوم النازف (السلبي):
أضف مقاومًا نازفًا (10-50 كيلو أوم، 1-2 وات) عبر دخل التيار المتردد. يؤدي ذلك إلى سحب تيار كافٍ (5-15 مللي أمبير) للحفاظ على عمل TRIAC بشكل صحيح خلال كل نصف دورة.
نتيجة:يعمل على تحسين مستوى التعتيم المنخفض (عادةً بنسبة 10-15% كحد أدنى). يضيف 1-2 واط من فقدان الاستعداد.
الحل 2 - دائرة النزيف النشطة (المفضل):
يقوم النازف النشط (الذي يتم التحكم فيه بواسطة IC) بسحب التيار فقط عندما يكون TRIAC غير فعال. فقدان الكفاءة يقترب من الصفر.
الحل 3 - تحديد برنامج تشغيل TRIAC-dimming IC:
تشتمل العديد من وحدات تشغيل LED التجارية التجارية على تقنية اكتشاف التعتيم TRIAC والتحكم في النزيف. تشمل الأمثلة ما يلي:
- تي إل إم 3447(محرك TRIAC LED القابل للتعتيم)
- ام بي اس MP4030(TRIAC يعتم منظم الجانب الأساسي)
متطلبات الاختبار:التحقق من توافق التعتيم مع ما لا يقل عن 5 نماذج مختلفة لخافتات TRIAC (Lutron، وLeviton، وLegrand). تختلف المخفتات بشكل كبير في متطلباتها الحالية.
علامة فشل الحقل:إذا ومض ضوء السقف أو يومض عند انخفاض درجة سطوعه إلى أقل من 50%، فهذا يعني أن دائرة النزف غير كافية.
Q3: ما هي مشكلات الجودة الأكثر شيوعًا في تصنيع مصابيح السقف PCBA؟
ج:استنادًا إلى الآلاف من عمليات فحص الإنتاج، تمثل هذه العيوب الخمسة أكثر من 80% من مشكلات جودة PCBA لمصابيح السقف.
العيب التردد السبب الجذري طريقة الكشف تكلفة إعادة العمل شواهد القبور LED 1-5% حجم غير متساوٍ من معجون اللحام على منصات LED AIOعالية (مصابيح LED تالفة) فراغات لحام تحت مصابيح LEDمشتركغازات التدفق المحاصرة أثناء إعادة التدفقفحص الأشعة السينيةلا شيء (الفراغات <25% مقبولة)مصابيح LED ذات القطبية العكسية0.5-2%خطأ في التغذية أو الموضعمرئي أو AOI (لون/وضع علامة)مرتفع جدًا (خردة) اللوحة) وصلات اللحام الباردة على محرك IC1-3% درجة حرارة إنحسر غير كافية، الفحص اليدوي أو AOI متوسط (إمكانية إعادة العمل) معجون حراري غير كافٍ (MCPCB) 5-10% تطبيق غير متناسق، اختبار السحب أو التصوير الحراري منخفض (إضافة معجون)
استراتيجيات الوقاية:
شواهد القبور LED:
- استخدم فتحات الاستنسل التي تكون أكبر قليلاً من منصات LED (نسبة 1:1.1)
- تأكد من أن ملف إعادة التدفق لديه 60-90 ثانية من الوقت أعلى من السائل (TAL)
عكس قطبية المصابيح:
- استخدم مصابيح LED ذات علامات قطبية واضحة (الأنود / الكاثود)
- تنفيذ الفحص البصري الآلي (AOI) مع فحص القطبية
- قم بإجراء اختبار قطبية بنسبة 100% على المسبار الطائر أو سرير الأظافر
مفاصل اللحام البارد:
- التحقق من درجة حرارة ذروة التدفق (245-260 درجة مئوية لـ SAC305 الخالي من الرصاص)
- مراقبة ملف الفرن يوميًا باستخدام ملف التعريف (وليس مرة واحدة فقط لكل دفعة)
المعجون الحراري غير كافي (MCPCB إلى المبدد الحراري):
- استخدم الاستنسل أو طباعة الشاشة للمعجون الحراري (وليس التطبيق اليدوي)
- سمك العجينة المستهدف 0.3-0.5 ملم
- التحقق من التغطية بعد التركيب (يجب أن يضغط المعجون الحراري على الحواف قليلاً)
قائمة فحص مراقبة الجودة لفحص PCBA لمصباح السقف الوارد:
عنصر الفحص، الطريقة، معايير القبول، قطبية LED، مرئي أو AOI، صحيح بنسبة 100%، وصلات لحام (مكونات الطاقة) AOIN، لا يوجد تجسير، لا يوجد لحام غير كافٍ، فراغات LED، الأشعة السينية (عينة 5-10%) <25% لكل وسادة، معجون حراري مرئي (ضغط الحافة) مرئي في جميع نقاط التركيب، اختبار كهربائي، مسبار الطيران أو سرير الأظافر، مفتوح/قصير، LED فحص الجهد إلى الأمام
قائمة مراجعة تصنيع مصابيح السقف PCBA
خطوة الإنتاج، المتطلبات، التحقق من التفتيش الوارد لثنائي الفينيل متعدد الكلور، لا توجد صفحة ملتوية، سمك صحيح، طلاء ENIG مرئي، القياس المرئي والمقياس، طباعة معجون اللحام، سمك الاستنسل 0.1-0.12 مم، محاذاة الفتحة ± 0.05 مم SPI (فحص معجون اللحام) وضع LED ± 0.05 مم، دقة AOI بعد الوضع، لحام الارتداد الذروة 245-260 درجة مئوية، TAL 60-90 ثواني بيانات ملف التعريف لكل دفعة تطبيق المعجون الحراري سمك 0.3-0.5 مم، تغطية كاملة فحص الوزن + تركيب مشتت حراري بصري ضغط موحد، لا توجد فجوة مواصفات عزم الدوران اللولبي اختبار كهربائي مفتوح / قصير، قطبية LED، القياس الحالي، أداة اختبار آلية
ملخص: قائمة مراجعة PCBA لإضاءة السقف ذات النوعية الجيدة
تعمل مصابيح السقف PCBA عالية الجودة على موازنة التكلفة والأداء الحراري والامتثال. بالنسبة للتركيبات السكنية القياسية (15-25 وات)، فإن MCPCB من الألومنيوم مع 2 أونصة من النحاس، ومشغل تيار ثابت، ودرجات حرارة لوحة LED أقل من 60 درجة مئوية تحقق باستمرار عمرًا يزيد عن 50000 ساعة. بالنسبة للتركيبات التجارية الخافتة للضوء، قم بإضافة وحدات تشغيل متكاملة ودوائر نازفة متوافقة مع TRIAC. يمكن الوقاية من عيوب التصنيع الأكثر شيوعًا --- شواهد القبور LED، والقطبية العكسية، والمفاصل الباردة --- من خلال فحص AOI وملفات تعريف التدفق الخاضعة للتحكم.
| عنصر التصميم | متطلبات |
|---|---|
| مادة ثنائي الفينيل متعدد الكلور | الألومنيوم MCPCB لـ> 15 وات؛ FR4 مقبول لأقل من 12 وات |
| وزن النحاس | 2 أونصة لآثار الطاقة؛ 1 أوقية للإشارة |
| الإدارة الحرارية | 9+ مداخل حرارية لكل LED؛ درجة حرارة لوحة LED أقل من 60 درجة مئوية عند التحميل الكامل |
| طوبولوجيا السائق | تيار مستمر (متكامل أو بعيد) |
| التحكم في الوميض | سعة الإخراج 100-470 درجة فهرنهايت؛ تعتيم PWM> 4 كيلو هرتز في حالة استخدامه |
| التوافق يعتم | دائرة النازف لـ TRIAC؛ IC يعتم مخصص للحصول على أفضل النتائج |
| تصنيف الجهد | المكونات المُصنفة لأقصى جهد للإدخال (120 فولت أو 277 فولت أو عالمي) |
| الشهادات | UL أو CE على أساس السوق المستهدف؛ نجمة الطاقة التجارية |
| فحص التصنيع | AOI (قطبية LED، وصلات اللحام)، الأشعة السينية (الفراغات)، الاختبار الكهربائي |
