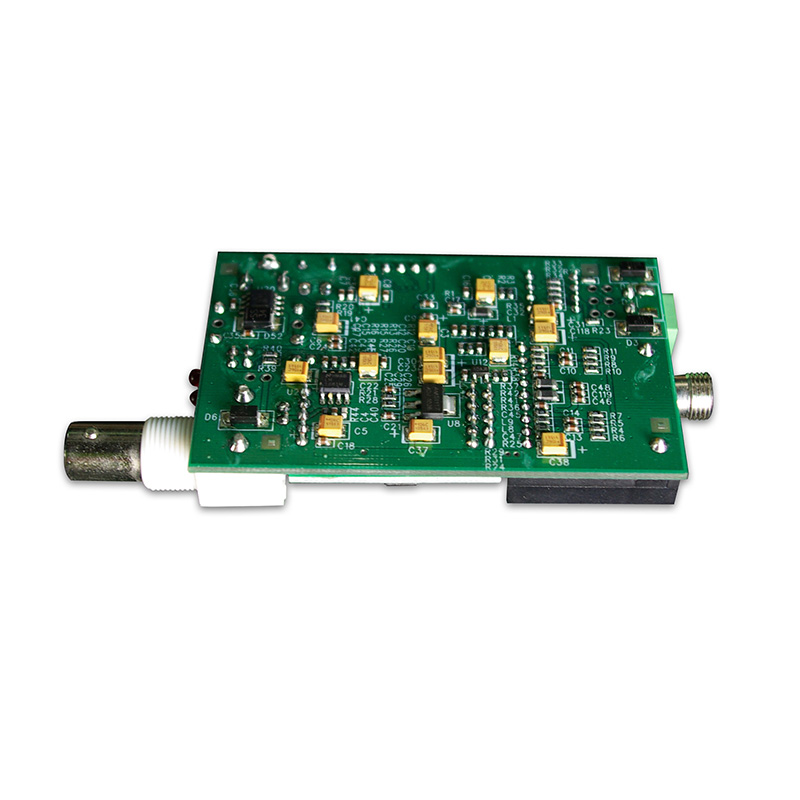

سائق LED PCBA

يشرح هذا الدليل المواصفات الفنية ومعايير التصنيع والمتطلبات الخاصة بالتطبيقات التي تحتاج إلى معرفتها.

ما هو برنامج تشغيل LED PCBA؟

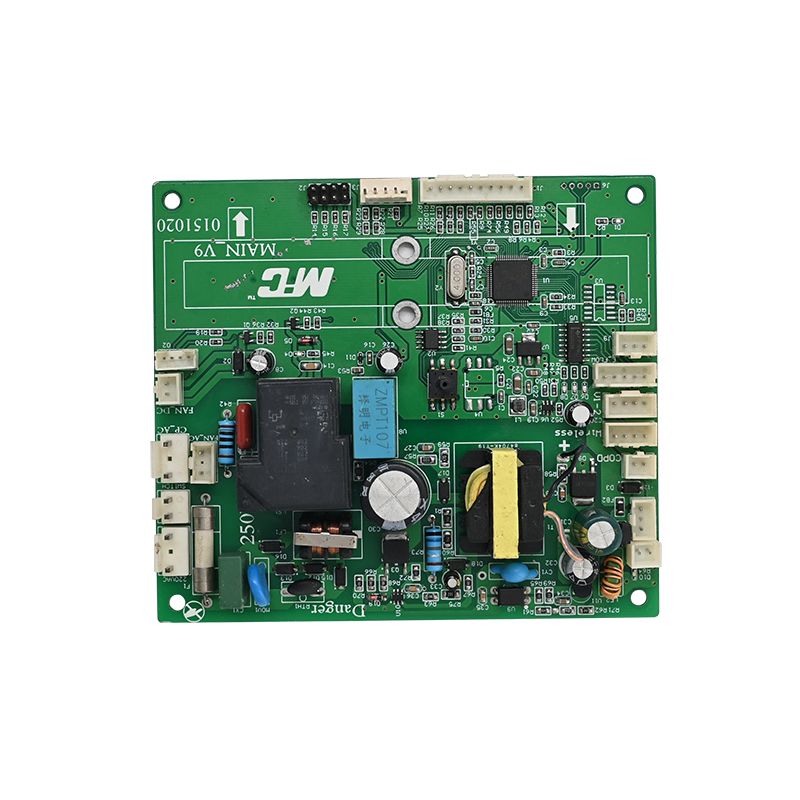

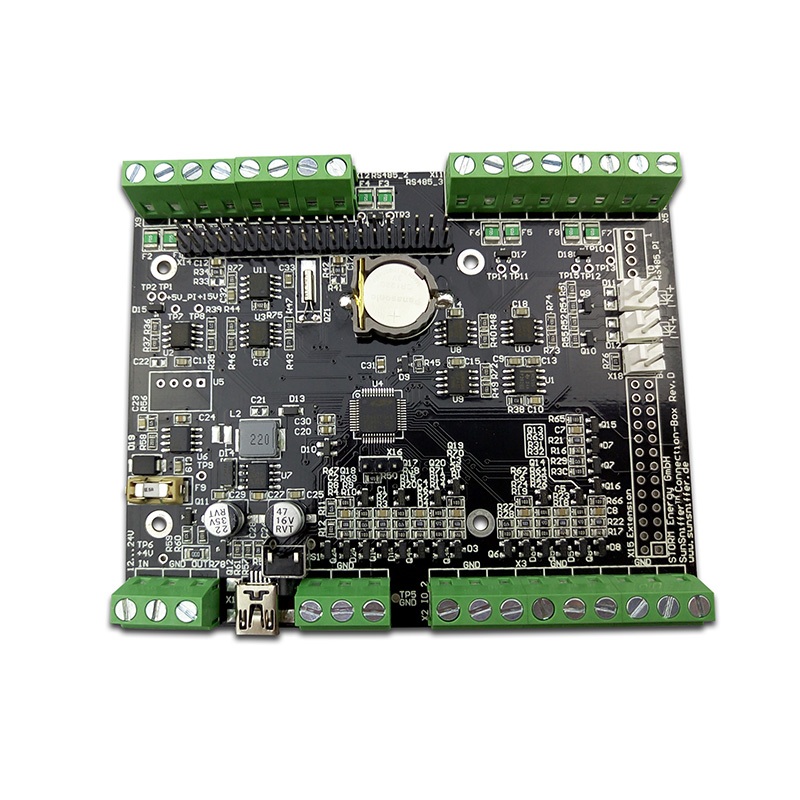

برنامج تشغيل LED PCBA هو لوحة مجمعة كاملة تنظم الطاقة لمصدر ضوء LED. على عكس مركبات ثنائي الفينيل متعدد الكلور القياسية، تدمج هذه التجميعات مكونات محددة:

- المرحلية الخاصة بالسائق:منظمات التيار المستمر أو منظمات الجهد الثابت (على سبيل المثال، ON Semiconductor، TI، Nexperia).

- المحولات / المحاثات:لطبولوجيا تحويل الطاقة مثل Flyback أو Boost.

- المشتتات الحرارية والممرات الحرارية:لإدارة درجة حرارة الوصلات للأجزاء المهمة.

- الموصلات:للتحكم في التعتيم (0-10 فولت، PWM) وإدخال التيار المتردد/التيار المستمر.

نظرًا لأن مصابيح LED تتطلب تحكمًا صارمًا في التيار لمنع الهروب الحراري، فإنPCBAيجب أن يعطي التصميم الأولوية للعزل الكهربائي وتبديد الحرارة.

المعلمات الفنية الرئيسية (رؤى ورقة البيانات)

للتأكد من أن التجميع الخاص بك يلبي معايير الصناعة، يجب عليك التحقق من هذه المعلمات مع الشركة المصنعة الخاصة بك. استنادًا إلى معايير IPC ومعايير المكونات الحالية، إليك المقاييس المهمة.

المواصفات العامة

الأداء الكهربائي والحراري

ملاحظة عامل الشكل:تستخدم التصميمات المدمجة الحديثة حزم DFN (2 × 2 مم) لتوفير ما يصل إلى 90% من مساحة اللوحة مقارنةً بحزم SOT223 القديمة.

التصميم والتجميع: أهم 4 نقاط تركيز هندسية

للقاءأكلالمعايير، نحن نعتمد على ملاحظات التصنيع التي يمكن التحقق منها والبيانات الهندسية الواقعية.

1. استراتيجية الإدارة الحرارية

الحرارة هي عدو المكثفات الإلكتروليتية ومصابيح LED.

- عبر التنسيب:استخدم صفائف من المنافذ الحرارية الموجودة أسفل لوحة IC لنقل الحرارة إلى المستوى الأرضي النحاسي.

- صب النحاس:يجب أن يكون سمك الطبقة الخارجية من النحاس2 أونصة (0.0026 بوصة) كحد أدنىللآثار عالية التيار.

- تقتيش:يجب ألا يتجاوز الالتواء والالتواء لـ PCBA0.0075 بوصة لكل بوصةلضمان اتصال غرفة التبريد.

2. اختيار المكونات لطول العمر

- درجات السيارات:بالنسبة للإضاءة الخارجية، اخترإيك-Q101السائقين المؤهلين. تدعم هذه الأجزاء الأجنحة الجانبية القابلة للبلل (SWF)، والتي تسمح بالفحص البصري الآلي (AOI) لمفاصل اللحام --- وهو شرط للتصنيع الخالي من العيوب.

- المكثفات:استخدم مكثفات تيار عالية التموج بدرجة حرارة لا تقل عن 105 درجة مئوية.

3. قابلية اللحام والتفتيش

- امتثال الهيئة العربية للتصنيع:تتطلب العبوات الخالية من الرصاص (DFN/QFN) التي لا تحتوي على جوانب جانبية قابلة للبلل فحصًا مكلفًا بالأشعة السينية. تسمح تقنية SWF بـ AOI القياسي، مما يقلل تكاليف التجميع بشكل كبير.

- تسجيل قناع اللحام:يجب أن يظل التسجيل الخاطئ عند ±0.004 بوصة كحد أقصى لمنع التعرض للنحاس.

4. السلامة الكهربائية (الزحف والتخليص)

- بالنسبة لسائقي AC-DC (غير متصلين بالإنترنت)، تأكد من وجود مسافة كافية بين مسارات الجهد العالي (التيار الكهربائي) والجوانب الثانوية ذات الجهد المنخفض.

- تصنيف القابلية للاشتعال:يجب أن تلبي جميع الموادUL94V-0. يجب وضع علامة على هذا التصنيف فعليًا على جانب اللحام من اللوحة.

المتطلبات الخاصة بالتطبيق

تفرض القطاعات المختلفة ضغوطًا مختلفة على برنامج تشغيل LED PCBA.

- المصابيح الأمامية للسيارات (ADB):يتطلب برامج تشغيل عالية التيار (8A+) معامتثال EMC (CISPR 25 Class 5). غالبًا ما يكون حجم اللوحة مقيدًا، مما يستلزم أكثر من 4 طبقات مكدسة.

- الخلجان الصناعية العالية:يركز على الحماية من زيادة التيار ونطاقات جهد الإدخال الواسعة (90-305 فولت تيار متردد).

- المستهلك (مصابيح LED):حساسة للتكلفة، وعادة ما تكون مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ذات طبقة واحدة مع محركات خطية.

الأسئلة المتداولة (الأسئلة الشائعة)

فيما يلي ثلاثة أسئلة فنية شائعة بخصوصسائق LED PCBAالمصادر وتصحيح الأخطاء.

Q1: لماذا يفشل برنامج تشغيل LED الخاص بي PCBA بعد بضعة أشهر، على الرغم من أن المكونات جديدة تمامًا؟

ج:السبب الجذري هو دائما تقريباالإجهاد الحراريأولحام الفقراء. تحقق مما يلي:

1. درجة حرارة الوصلة:هل قمت بقياس Tc (درجة حرارة الحالة) للسائق IC؟ القاعدة الأساسية هي أنه مقابل كل 10 درجات مئوية ترتفع فوق 85 درجة مئوية، ينخفض ​​عمر المكثف إلى النصف.

2. تجويع النحاس:تحدث العديد من حالات الفشل بسبب عدم لحام اللوحة الحرارية الخاصة بدائرة IC بشكل صحيح. باستخدامالأجنحة الجانبية القابلة للبلليسمح التصميم بالتحقق من AOI لضمان توصيل اللوحة الحرارية بالكامل.

3. المواد تيراغرام:قد يتحلل معيار FR4 (Tg 130°C) بمرور الوقت إذا كان السائق ساخنًا. الترقية إلىتيراغرام 150 درجة مئوية +أو PCBA الألومنيوم الأساسية.

Q2: كيف يمكنني التحقق من جودة النموذج الأولي لبرنامج تشغيل LED PCBA قبل الإنتاج الضخم؟

ج:لا تعتمد على الفحص البصري وحده. أنت بحاجة إلى عملية تحقق من ثلاث خطوات:

1. الاختبار الكهربائي (مسبار الطيران):يعد التحقق بنسبة 100% من الاتصال بالشبكة أمرًا إلزاميًا. تأكد من عدم وجود شورت بين شبكات الجهد العالي والجهد المنخفض.

2. التصوير الحراري:قم بتشغيل برنامج التشغيل بحمولة كاملة لمدة ساعة واحدة. استخدم كاميرا حرارية للتحقق مما إذا كانت درجة حرارة علبة IC تتوافق مع مواصفات ورقة البيانات.

3. القسم الصغير المشترك للحام:بالنسبة لحزم DFN، يجب عليك إجراء مقطع عرضي لعينة مشتركة للتحقق من وجود فراغات. يجب ألا تتجاوز الفراغات 25% من إجمالي مساحة اللوحة.

س3: ما الذي يفعله تشطيب السطح "ENIG" لمشغل LED الخاص بي، وهل يستحق التكلفة الإضافية؟

ج:يعد ENIG (الغمر بالنيكل الخالي من الكهرباء) أمرًا بالغ الأهمية لمحركات LED عالية الموثوقية.

- لماذا يهم:يترك HASL القياسي (تسوية لحام الهواء الساخن) أسطحًا غير مستوية. بالنسبة للدوائر المرحلية ذات التشغيل LED ذات الملعب الصغير (مثل QFN أو DFN)، يلزم التسطيح من أجل اللحام المناسب.

- فائدة "الذهب":يحمي الذهب طبقة النيكل من الأكسدة. إذا تأكسد النيكل، فستحصل على متلازمة "اللوحة السوداء"، مما يؤدي إلى مفاصل لحام تبدو جيدة ولكنها تتشقق تحت التدوير الحراري (شائع في الإضاءة الخارجية).

- الحكم:بالنسبة للاستخدام في السيارات أو في الهواء الطلق، فإن ENIG غير قابل للتفاوض. بالنسبة للمصابيح الاستهلاكية التي تستخدم لمرة واحدة، يكون OSP أو HASL كافيًا.

ملخص

قويةسائق LED PCBAيتم تعريفه ليس فقط من خلال IC المختار، ولكن من خلالوزن النحاس, الحرارية عبر الاستراتيجية، والانتهاء من السطح. اطلب دائمًا الامتثال للمعيار IPC-6012 من الفئة 2 أو الفئة 3، وقم بإعطاء الأولوية للأجنحة الجانبية القابلة للبلل لتطبيقات السيارات الهامة لضمان التحقق من AOI.

من خلال الالتزام بهذه المعلمات --- التي تم التحقق منها من خلال 20 عامًا من اختبارات الصناعة --- فإنك تضمن عمرًا للسائق يتوافق مع مجموعة LED الخاصة بك، عادةً ما يزيد عن 50000 ساعة من أداء L70.
