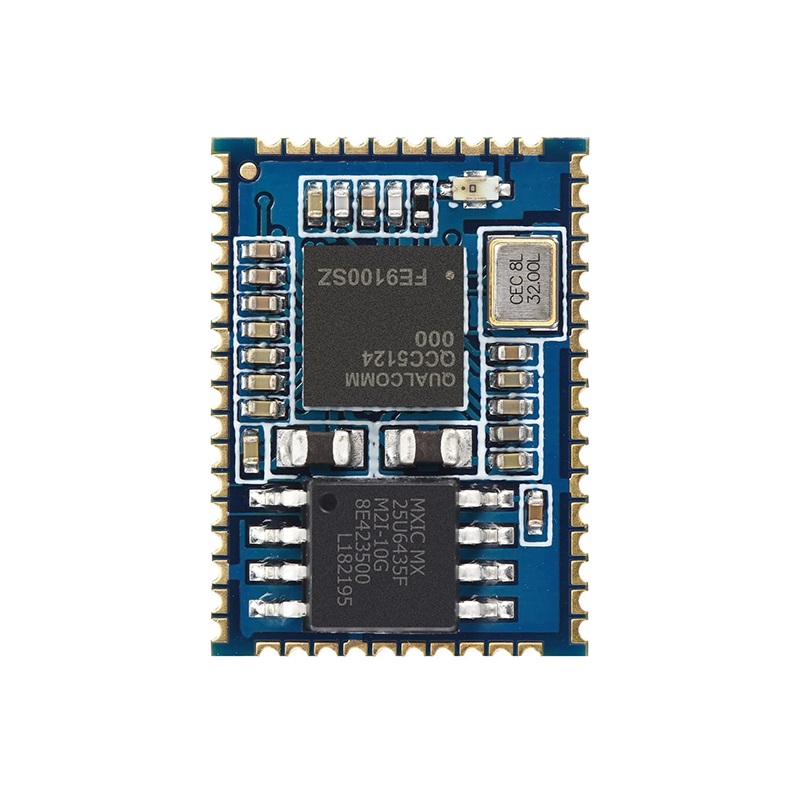

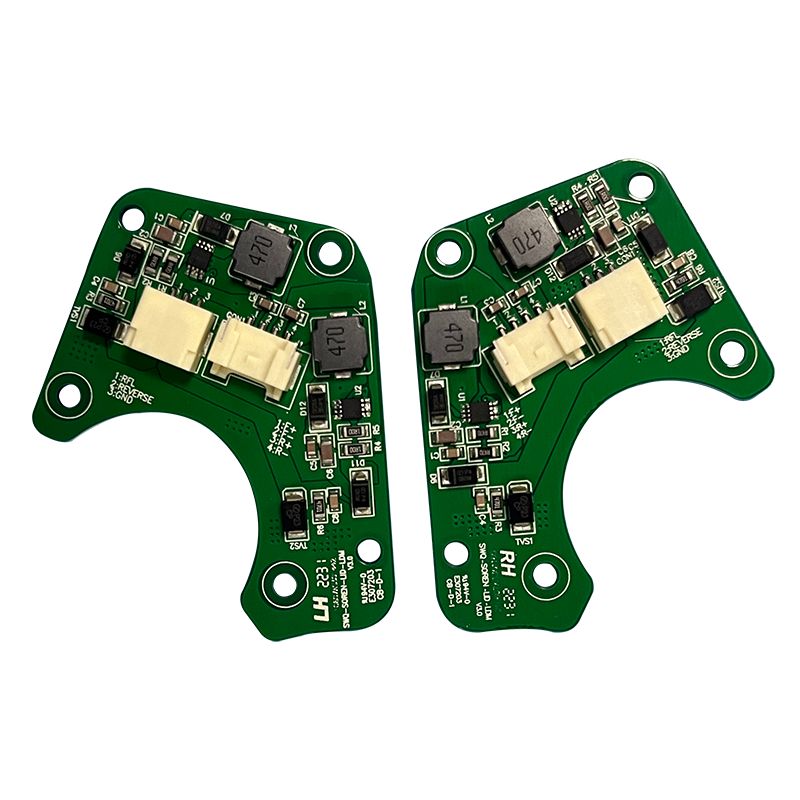

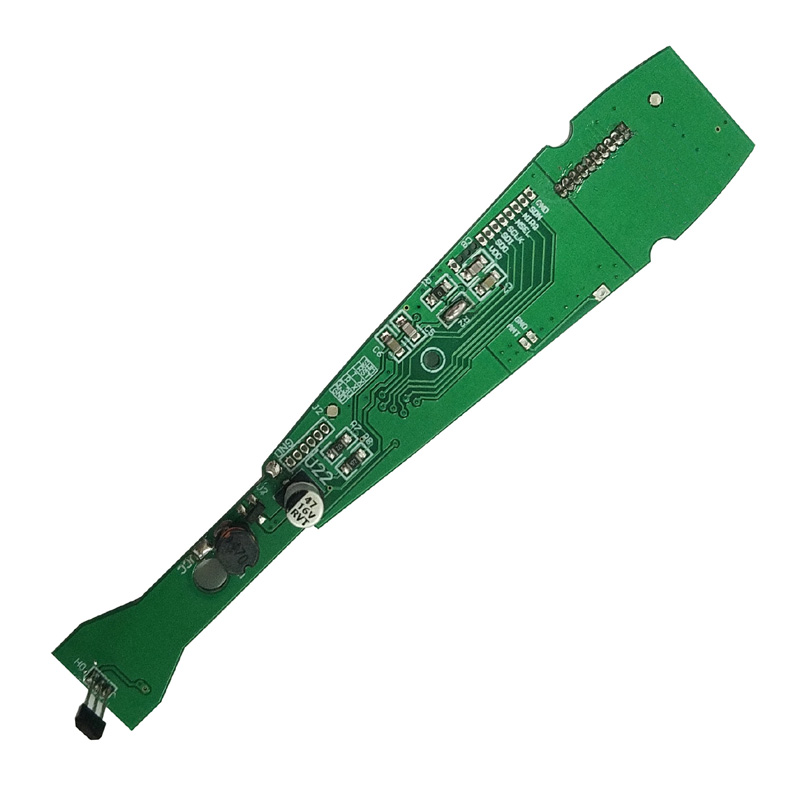

RC سيارة PCBA

المفاضلات الأساسية لسيارة RC PCBA

ليست كل تصميمات PCBA لسيارة RC تعمل بشكل متساوٍ. ستة عوامل تخلق الفرق الحقيقي.

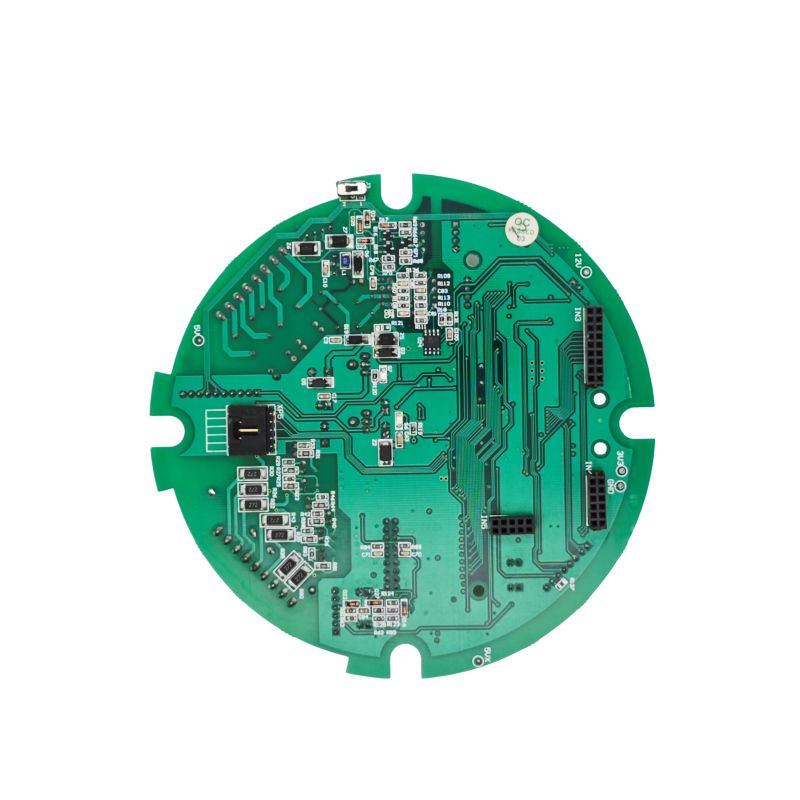

مرحلة قيادة المحرك - حيث تفشل معظم التصاميم

صانع الفرق: تستخدم سيارة RC PCBA من فئة الهوايات برامج تشغيل MOSFET منفصلة عالية الجانب ومنخفضة الجانب مع وقت ميت قابل للبرمجة. تستخدم لوحات الألعاب دوائر متكاملة نصف جسرية ترتفع درجة حرارتها خلال دقيقتين من الاستخدام على الطرق الوعرة.

حساسية استقبال الراديو والانتقائية

صانع الفرق: تشتمل سيارة PCBA عالية الجودة RC على LNA منفصل (مكبر صوت منخفض الضوضاء) قبل جهاز الاستقبال IC. وهذا يضيف 15 ديسيبل من الكسب دون تقليل مستوى الضوضاء، مما يسمح بالتحكم على مسافة تزيد عن 300 متر.

الاختلافات في إدارة الطاقة المهمة

يحدد ثبات الجهد تحت حمل المحرك ما إذا كانت سيارة RC PCBA ستتم إعادة ضبطها أثناء التسارع الشديد.

إدخال البطارية وتنظيمها

فرق حاسم: يجب أن تظل وحدة MCU الموجودة في PCBA لسيارة RC حية أثناء توقف المحرك الذي يخفض جهد البطارية من 8.4 فولت إلى 5.0 فولت لمدة 10 مللي ثانية. استخدم دفعة باك أو بنك مكثف كبير (1000 ميكروفاراد منخفض ESC) على السكك الحديدية 5V.

أداء BEC (دائرة إزالة البطارية).

الاختلافات في التخطيط والتدريع

تعمل سيارة RC PCBA داخل هيكل بلاستيكي مزود بمحركات وأسلاك وتروس دوارة. الضوضاء في كل مكان.

تقنيات عزل الضوضاء

صانع الفرق: تقوم سيارة RC عالية الجودة PCBA بوضع قسم التردد اللاسلكي في جزيرة أرضية منفصلة متصلة بالأرض الرئيسية عند نقطة واحدة بالقرب من الطرف السالب للبطارية.

وضع الكريستال والمذبذب

- احتفظ بلورة 27 ميجاهرتز (أو TCXO لـ 2.4 جيجاهرتز) على بعد 15 مم على الأقل من أسلاك المحرك

- لا يوجد آثار رقمية تعمل تحت الكريستال

- حلقة حماية أرضية حول المذبذب (عبر غرزة كل 2 مم)

- مكثفات تحميل مطابقة للمواصفات البلورية (±5 pF)

اختلافات البرامج الثابتة وحلقة التحكم

الأجهزة وحدها لا تصنع فرقا. تفصل خوارزمية التحكم بين السيارات المستجيبة والسيارات البطيئة.

منحنيات الخانق والتوجيه

تطبيق: يجب على سيارة RC PCBA MCU تشغيل حلقات PID عند 1 كيلو هرتز كحد أدنى. حلقات 100 هرتز تنتج تأخرًا ملحوظًا. استخدم Cortex-M4 أو ما شابه ذلك مع الأجهزة المتراكمة المضاعفة.

الفشل الآمن والقياس عن بعد

- فقدان الإشارة آمن- اضبط دواسة الوقود على الصفر بعد 0.5 ثانية من عدم وجود حزم

- انخفاض سلامة البطارية-- قم بتقليل الخانق إلى 50% عند 6.0 فولت، وقطعه عند 5.5 فولت

- القياس عن بعد اختياري- جهد البطارية، درجة حرارة المحرك، إرسال RSSI مرة أخرى إلى جهاز الإرسال

تقوم سيارة RC ذات الجودة العالية PCBA بتطبيق نظام الأمان في الأجهزة (مقارنة منفصلة) وليس فقط في البرامج. إذا تم قفل MCU، فإن الأجهزة تسحب دواسة الوقود إلى الصفر.

التسامح الإنتاج والاختبار

الإنتاج الضخم يكشف عن الاختلافات. التفاوتات الصارمة تخلق أداءً ثابتًا.

مواصفات الإنتاج الحرجة

بروتوكول الاختبار الوظيفي

يجب أن تمر كل سيارة RC PCBج:

1. اختبار محرك عدم التحميل- التيار <1A، لا يوجد صوت مسموع

2. اختبار المماطلة-- 30 أمبير لمدة ثانيتين، بدون إغلاق حراري

3. اختبار المدى- 100 متر في المجال المفتوح مع هوائي لأسفل

4. اختبار التدخل- تشغيل 10 لوحات في وقت واحد، لا يوجد تعارض بين القنوات

الأسئلة الشائعة - الأسئلة الشائعة حول اختلافات RC Car PCBA

Q1: لماذا تفقد بعض تصميمات PCBA لسيارة RC الاقتران بعد وقوع حادث، بينما لا يفقد البعض الآخر ذلك؟

ج:والفرق هو الضغط الميكانيكي على مذبذب الكريستال. يؤدي الاصطدام الذي يوقف السيارة فجأة إلى حدوث نبضة تباطؤ تبلغ 200-500 جيجا. تعمل هذه الصدمة على تغيير تردد رنين بلورة الكوارتز بطريقتين:

تحول التردد من الإجهاد الميكانيكي-- يتشوه الفراغ البلوري مؤقتًا تحت قوة الجاذبية، مما يغير تردد الرنين الموازي بما يصل إلى 150 جزء في المليون. إذا لم يتمكن PLL الخاص بالمستقبل من تتبع هذا التحول (معظم التصميمات منخفضة التكلفة لديها نطاق التقاط 50 جزء في المليون)، فإن PCBA لسيارة RC تفقد القفل ولا تستعيد أبدًا لأن البلورة المشوهة لديها الآن إزاحة دائمة.

لحام الكسور الدقيقة المشتركة-- تحتوي بلورات HC-49S الصغيرة (الشائعة في لعبة RC) على علب معدنية ثقيلة. تحت ضغط 500 جرام، يضغط القصور الذاتي للعلبة على وصلات اللحام. يؤدي الشق الصغير الذي يجتاز الفحص البصري إلى إنشاء اتصال متقطع. تعمل سيارة RC PCBA على التشغيل (يعمل الكريستال عند اهتزاز منخفض) ولكنها تفشل بمجرد اهتزاز المحرك.

الحل في جودة سيارة RC PCBA:

- استخدم مذبذب MEMS (SiTime أو ما شابه) بدلاً من الكوارتز. تتحمل أجهزة MEMS 50000 جيجا وتستهلك طاقة أقل.

- إذا كان الكوارتز إلزاميًا، استخدم عبوة سيراميك مقاس 3.2×2.5 مم (وليس HC-49S) مع لحام رباعي النقاط.

- إضافة الايبوكسي underfill تحت المذبذب (حبة 0.5 مم على حافتين تمتص الصدمات).

تنجو سيارة RC PCBA المصممة جيدًا من السقوط المتكرر لمسافة متر واحد على الخرسانة دون فقدان الارتباط. قم بالاختبار بإسقاط السيارة المجمعة 20 مرة من مسافة متر واحد، ثم التحقق من النطاق. التصميمات الرخيصة تفشل عند الهبوط 3 أو 4.

Q2: كيف يؤثر تكوين محرك بوابة MOSFET على أداء PCBA للسيارة RC عند الخانق الجزئي؟

ج:الخانق الجزئي (دورة العمل 10-40٪) هو المكان الذي تكشف فيه معظم تصميمات PCBA لسيارة RC عن نقاط ضعفها. تهيمن معلمتان لمحرك البوابة:

تهمة البوابة وهضبة ميلر- عندما يتحول MOSFET إلى دواسة الوقود الجزئية، فإنه يقضي المزيد من الوقت في المنطقة الخطية (هضبة ميلر) حيث لم يتم تحقيق Rds(on) بعد. تستغرق MOSFET ذات الشحن الإجمالي العالي للبوابة (Qg > 50 nC) من 200 إلى 300 نانوثانية ليتم تشغيلها بالكامل. عند الخانق بنسبة 10% (20 كيلو هرتز PWM، 5 ميكروثانية في الوقت المحدد)، يتم تحسين MOSFET بالكامل لمدة 4.7 ميكروثانية فقط. 300 ns المتبقية في المنطقة الخطية تبدد الحرارة كـ (I × V). عند 20A، يكون هذا 20A × 6V = 120W لمدة 300 ns لكل دورة - وهو ما يكفي لرفع درجة حرارة الوصلة 40 درجة مئوية فوق البيئة المحيطة في 30 ثانية.

قيمة مقاومة البوابة- تستخدم تصميمات PCBA لسيارة RC Toy مقاومة بوابة واحدة 100Ω من أجل البساطة. وهذا يخلق 500 ns مرات الارتفاع. تستخدم التصميمات عالية الجودة مقاومات تشغيل وإيقاف تشغيل منفصلة: تشغيل 10 أوم (سريع) وإيقاف تشغيل 100 أوم (أبطأ لتقليل الرنين). وينتج عن ذلك وقت صعود قدره 100 ns، مما يقلل بشكل كبير من خسائر المنطقة الخطية.

فرق القياس- اختبار عن طريق تشغيل PCBA للسيارة RC عند دواسة الوقود بنسبة 25٪ على مقياس القوة لمدة 10 دقائق. التصميم السيئ سيظهر درجة حرارة المحرك 90 درجة مئوية وحالة MOSFET 110 درجة مئوية. تصميم عالي الجودة (وحدات MOSFET منخفضة الجودة، ومقاومات البوابة المنفصلة) يشغل المحرك عند 60 درجة مئوية، وMOSFET عند 70 درجة مئوية. تدوم لوحة التبريد لفترة أطول بمقدار 5 مرات.

Q3: ما هو الفرق في تصميم الهوائي بين سيارة RC PCBA بطول 100 متر وإصدار 300 متر؟

ج:تخلق ثلاثة عناصر لتصميم الهوائي فرقًا قدره 200 متر أثناء استخدام نفس طاقة الإرسال 2.4 جيجا هرتز (الحد القانوني 100 ميجاوات):

نوع الهوائي وكفاءته-- يحقق هوائي تتبع ثنائي الفينيل متعدد الكلور (المقلوب-F) الموجود على لوحة FR-4 القياسية مقاس 1.6 مم كفاءة تتراوح بين 40-50% (كسب من -3 إلى -4 ديسيبل). نفس سيارة RC PCBA مع أحادي القطب الخارجي 1/4 موجة (سلك 31 مم) يحقق كفاءة 70-80% (-1.5 ديسيبل). يصل هوائي الشريحة الخزفية (على سبيل المثال، Johanson 2450AT18) المزود بشبكة مطابقة مضبوطة إلى كفاءة تتراوح بين 60-65%. بالنسبة لنطاق 300 متر، استخدم هوائي أحادي القطب موضوعًا رأسيًا (غير ملفوف داخل الهيكل).

حجم الطائرة الأرضية- يجب أن يكون طول المستوى الأرضي للهوائي (موازنة) /4 (31 مم) على الأقل. تحتفظ تصميمات PCBA عالية الجودة لسيارة RC بمساحة أرضية صلبة تبلغ 35 × 40 مم تحت قسم التردد اللاسلكي. تضع لوحات الألعاب الهوائي بالقرب من البطارية أو المحرك، مما يقلل من المستوى الأرضي الفعال إلى 15 ملم. يؤدي هذا إلى فصل الهوائي إلى 2.45 جيجا هرتز - يتحول الرنين الفعلي إلى 2.6 جيجا هرتز، مما يفقد 10 ديسيبل من الحساسية.

مقاومة خط التغذية- يتطلب الهوائي أحادي القطب خط نقل 50 أوم من RF IC إلى نقطة تغذية الهوائي. وهذا يعني أثرًا بعرض 1.5 مم على 1.6 مم FR-4 (شريط صغير) مع وجود مستوى أرضي مستمر أسفله. تستخدم PCBA لسيارة RC عالية الجودة أثرًا يبلغ 50 درجة مع فتحات أرضية على كلا الجانبين. تقوم لوحات الألعاب بتوجيه الهوائي من خلال مسار يبلغ طوله 10 مم و0.3 مم (120 أوم) مع فتحات في المستوى الأرضي - مما يؤدي إلى عدم تطابق المعاوقة الذي يعكس 40% من الطاقة المرسلة.

تَحَقّق- اطلب من مورد PCBA الخاص بك الحصول على مخطط سميث يوضح مقاومة الهوائي عند 2.45 جيجا هرتز. التصميم الجيد يظهر 50Ω ± 5Ω. يظهر التصميم السيئ 30 أوم أو 80 أوم. يتنبأ هذا القياس الفردي بفارق النطاق بدقة أكبر من أي محاكاة.

جدول المقارنة - لعبة مقابل سيارة هوبي RC PCBA

سيارة RC المتفوقة PCBA لا تتعلق بالمكونات باهظة الثمن. يتعلق الأمر بمحرك البوابة الصحيح، والتصميم المناسب للهوائي، والأجهزة الآمنة، وتفاوتات الإنتاج الصارمة. ركز على خسائر تبديل MOSFET وحجم المستوى الأرضي للتردد اللاسلكي - تنتج هاتان المنطقتان الفرق الأكثر وضوحًا في القيادة في العالم الحقيقي.
