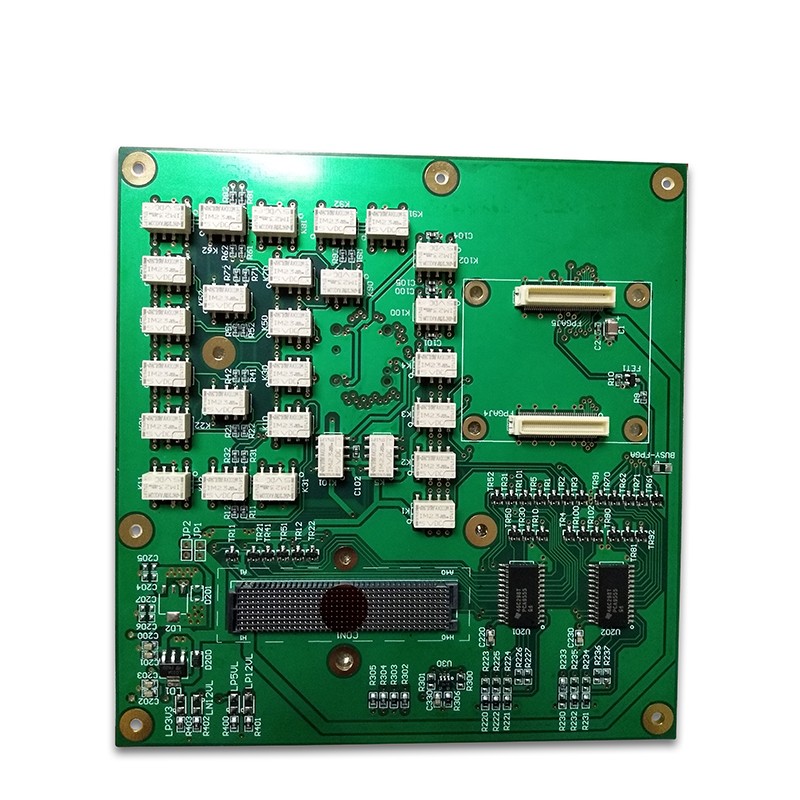

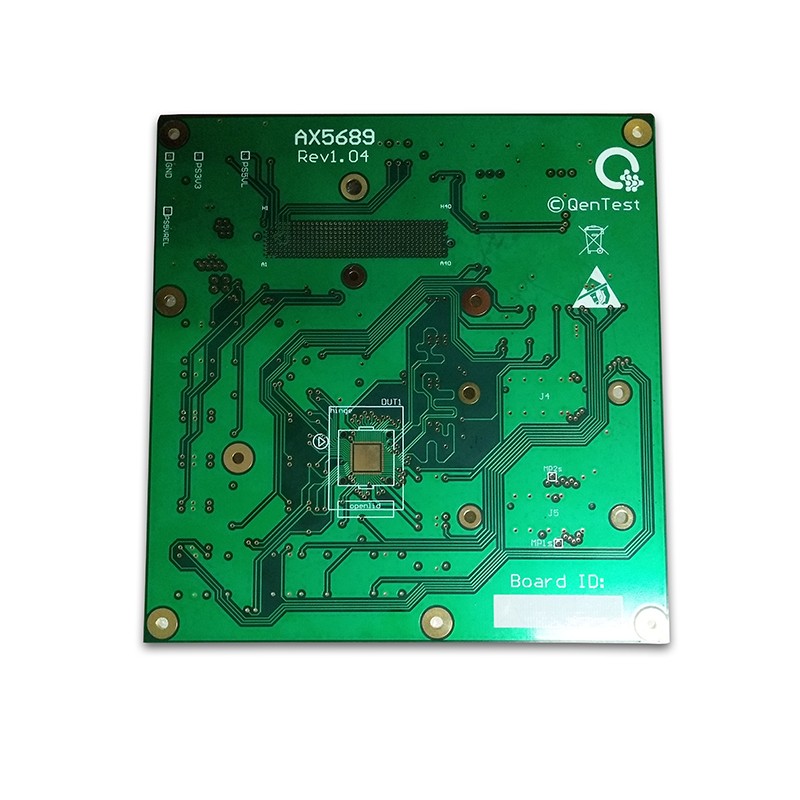

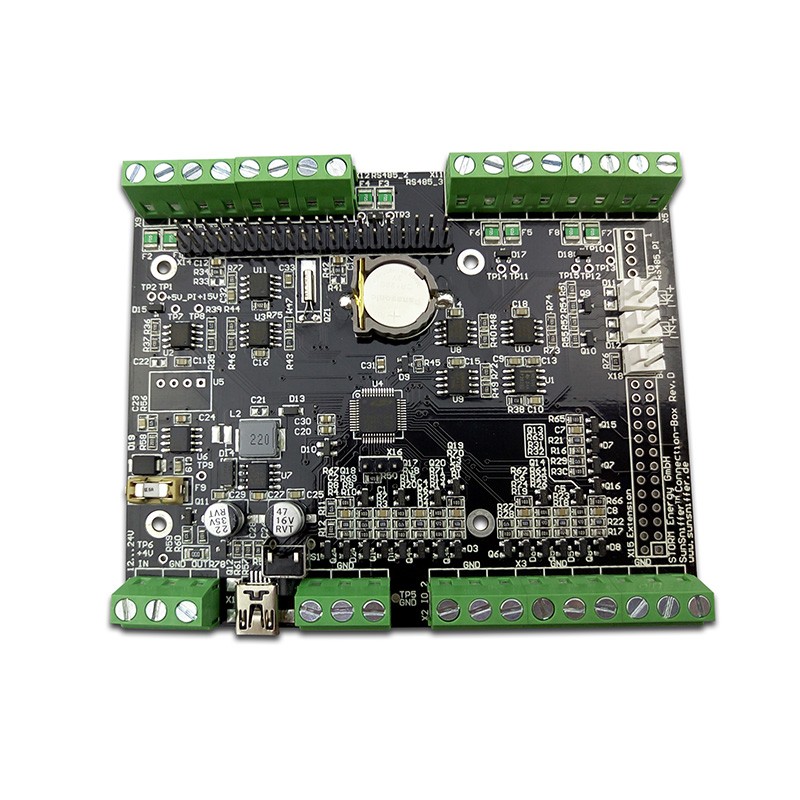

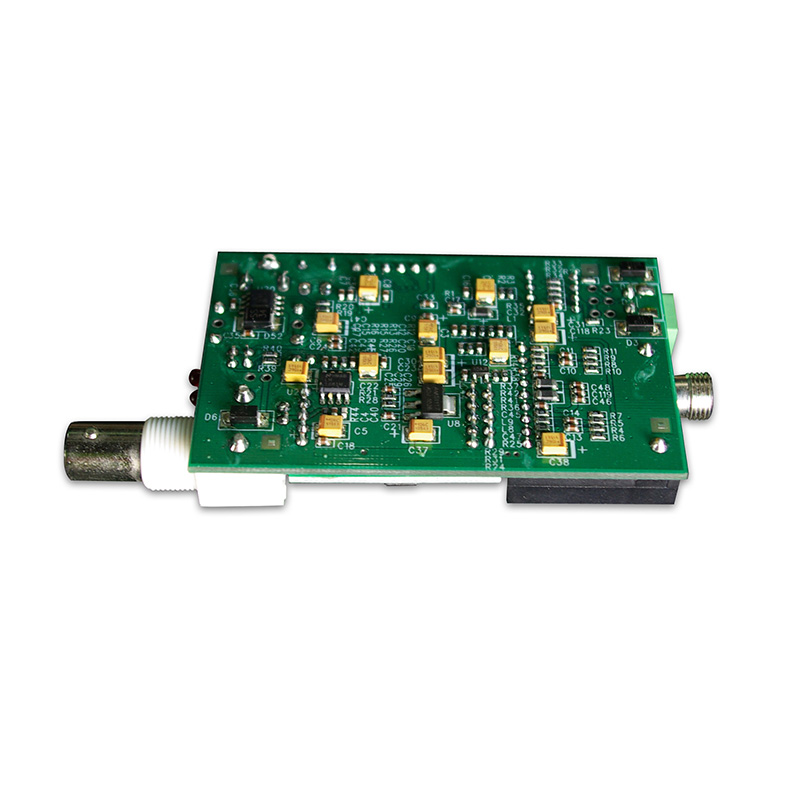

مراقبة الدوائر التلفزيونية المغلقة PCBA

منذ عام 2008، توفر Unixplore Electronics خدمات تصنيع وتوريد متكاملة متكاملة لمراقبة CCTV عالية الجودة PCBA في الصين. حصلت الشركة على شهادة ISO9001:2015 وتلتزم بمعيار تجميع PCB الخاص بـ IPC-610E.

إرسال استفسار

وصف المنتج

ما هي لوحة التحكم PCBA للمراقبة CCTV؟

نريد أن ننتهز هذه الفرصة لنقدم لك PCBA للمراقبة عالية الجودة لدينا في Unixplore Electronics. هدفنا الأساسي هو التأكد من أن عملائنا يفهمون تمامًا قدرات وميزات منتجاتنا. نحن حريصون دائمًا على الشراكة مع عملائنا الحاليين والجدد لتعزيز مستقبل أفضل.

تعتبر لوحة الدوائر PCBA للمراقبة CCTV مكونًا أساسيًا لأنظمة مراقبة الفيديو. وتتكون عادةً من دوائر متكاملة متعددة، وأجهزة استشعار، وذاكرة، وإمدادات طاقة، وما إلى ذلك. وفيما يلي التركيبة الأساسية للوحة دائرة مراقبة CCTV:

المعالج:إنه الجزء الأساسي من لوحة دائرة المراقبة، وهو المسؤول عن معالجة وتخزين بيانات الفيديو من الكاميرا، ونقل بيانات معالجة الفيديو إلى الشاشة أو جهاز التخزين.
المستشعر:وهو مسؤول عن التقاط إشارة الفيديو الخاصة بالكاميرا وتحويلها إلى إشارة رقمية.
ذاكرة:يتم استخدامه لتخزين بيانات الفيديو، بما في ذلك ذاكرة التخزين المؤقت عالية السرعة داخل المعالج وأجهزة التخزين الخارجية (مثل بطاقات SD أو الأقراص الصلبة).
قوة:يوفر الكهرباء للوحة الدائرة بأكملها.
واجهه المستخدم:يتم استخدامه لتوصيل الكاميرات والشاشات والأجهزة الخارجية الأخرى.
بالإضافة إلى ذلك، تتطلب لوحة دائرة مراقبة CCTV أيضًا بعض الدوائر المساعدة، مثل دوائر معالجة الصوت، ودوائر التحكم بالإمالة الشاملة، ودوائر إدخال وإخراج الإنذار، وما إلى ذلك لتحقيق وظائف مراقبة أكثر ثراءً
توفر Unixplore خدمة متكاملة متكاملة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع كاميرات مراقبة PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● تركيبات اختبار وظيفة PCBA للمراقبة CCTV مخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
