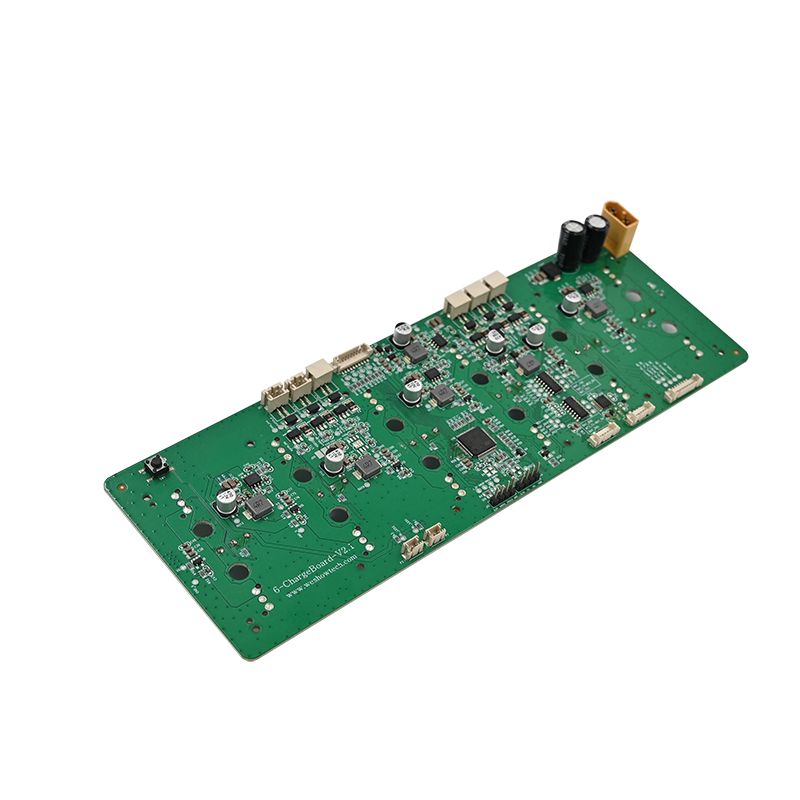

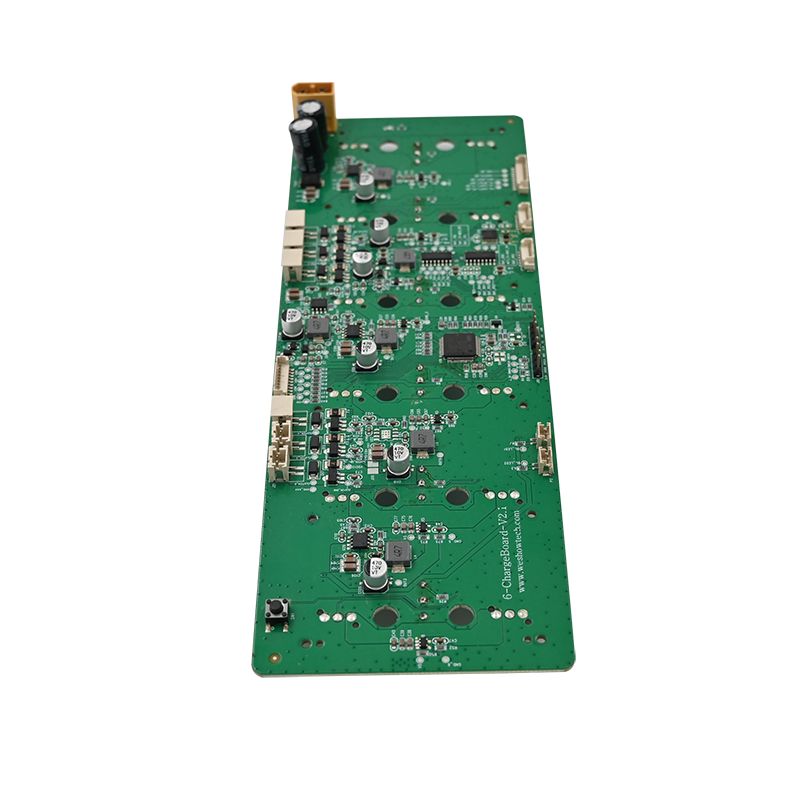

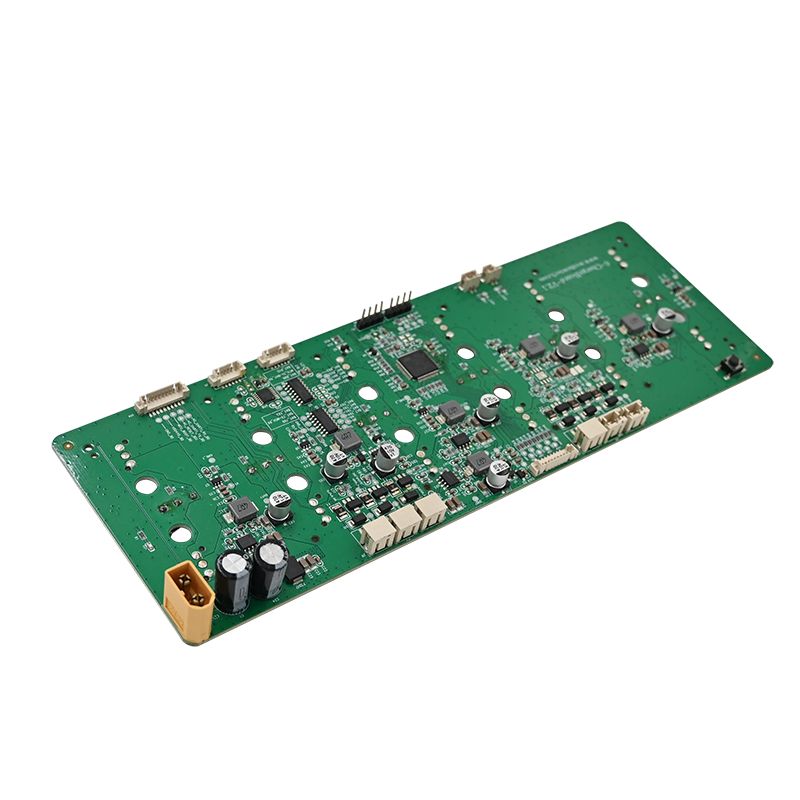

كاشف الدخان PCBA

منذ عام 2008، توفر Unixplore Electronics خدمات تصنيع وتوريد شاملة ومتكاملة لكاشف الدخان عالي الجودة PCBA في الصين. حصلت الشركة على شهادة ISO9001:2015 وتلتزم بمعيار تجميع PCB الخاص بـ IPC-610E.

إرسال استفسار

وصف المنتج

ما هي لوحة تحكم كاشف الدخان PCBA؟

ونود أن نقدم الجودة العالية لديناكاشف الدخان PCBAوتزويدك بفهم أفضل لوظائفه وميزاته. تفتخر Unixplore Electronics بهذا المنتج، ونحن ندعو العملاء الجدد والحاليين للتعاون معنا والمساعدة في خلق مستقبل أفضل.

تعد لوحة دائرة PCBA لكاشف الدخان جزءًا مهمًا من كاشف الدخان. يتضمن عادةً مصدر طاقة عمل الكاشف، ودائرة واجهة الكاشف، ودائرة كشف دخان الكاشف، ودائرة إنذار الكاشف، ودائرة التحكم في ضوء إنذار الكاشف.

قوة عمل الكاشفهو + 24 فولت تيار مستمر المدخلات، الإخراج + 10 فولت جهد التشغيل.

ال دائرة واجهة الكاشفيستخدم بشكل أساسي لاستقبال الإشارات من المستشعر ونقلها إلى دائرة التحكم لتحليلها ومعالجتها.

The دائرة كشف الدخانt يتضمن بشكل أساسي الصمام الثنائي الكهروضوئي ومكبر الصوت، اللذين يمكنهما تحويل إشارة الدخان التي اكتشفها المستشعر إلى إشارة كهربائية ثم تضخيمها ومعالجتها.

دائرة إنذار الكاشفيتضمن بشكل أساسي المقارنات والمشغلات، التي تقارن إخراج الإشارة الكهربائية بواسطة دائرة كشف الدخان مع العتبة المحددة مسبقًا. عندما يتم تجاوز العتبة، يتم تشغيل إشارة إنذار إخراج التنبيه.

دائرة التحكم بمؤشر إنذار الكاشفيستخدم للتحكم في تشغيل وإيقاف مؤشر الإنذار.

يوفر Unixplore وقفة واحدةخدمة تسليم المفتاحلمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع كاشف الدخان PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● تركيبات اختبار وظيفة كاشف الدخان PCBA المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
