قم بتوصيل ماسح ضوئي obd، وسيضيء هاتفك بعدد دورات المحرك في الدقيقة، ودرجة حرارة سائل التبريد، ورموز الأعطال. يبدو الأمر بسيطًا مثل توصيل محرك أقراص USB.

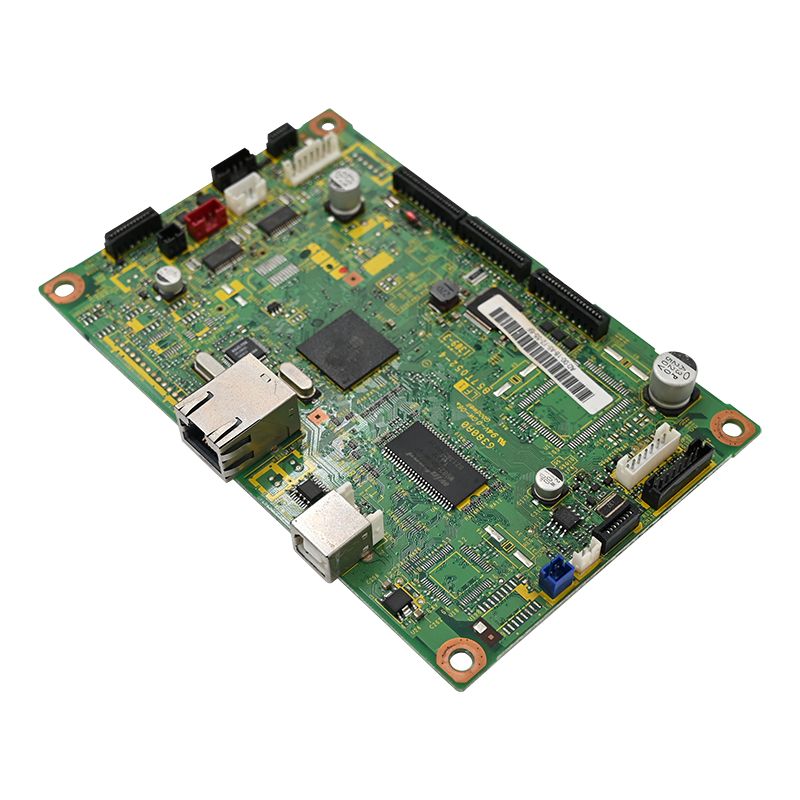

ولكن إذا كنت تعتقد أن PCBA الموجود بالداخل هو مجرد "محول بروتوكول يدعم تقنية Bluetooth"، فأنت تقلل من شأن ما يدخل في مجال إلكترونيات السيارات. فيما يلي 10 حقائق باردة وصعبة عنهاالماسح الضوئي أو بي دي PCBAالتصميم والتصنيع - هذا النوع من الحقائق التي لا تصل إلى أوراق البيانات، ولكنها بالتأكيد تؤدي إلى فشل ميداني.
يحتوي موصل obd-ii على 16 دبابيس. يحدد المعيار عددًا قليلًا منها بوضوح:
الدبوس 4 — تأريض الهيكل
الدبوس 5 — إشارة أرضية
الدبوس 16 — طاقة البطارية (قيد التشغيل دائمًا، بغض النظر عن موضع مفتاح الإشعال)
الدبوس 6 والدبوس 14 — CAN_H وCAN_L (البروتوكول السائد منذ عام 2008)
الدبوس 7 — K-Line (ISO 9141-2 / KWP2000، الموجود في المركبات الأوروبية والآسيوية الأقدم)
السن 2 والسن 10 — SAE J1850 PWM (فورد) / VPW (GM)
ثم هناك الآخرون:
الدبابيس 1، 3، 8، 9، 11، 12، و13 - تم تصنيفها رسميًا على أنها "تقدير الشركة المصنعة".
قد تستخدم مرسيدس Pin 1 كإشارة للاستيقاظ. قد تقوم جنرال موتورز بتوجيه CAN منخفض السرعة عبر Pin 12. وقد تحتفظ شركة Volkswagen بـ Pin 3 لقناة تشخيصية محددة للوصول إلى وحدة الوسادة الهوائية.
الحقيقة الباردة: PCBA الذي يوجه فقط CAN (Pins 6/14) وK-Line (Pin 7) سوف يجتاز فحص الانبعاثات ويقرأ عدد دورات المحرك في الدقيقة بشكل جيد. ولكن للوصول إلى بيانات مستشعر زاوية التوجيه، أو معلومات مضخة ABS، أو ذاكرة وحدة الوسادة الهوائية - غالبًا ما تنتقل هذه التشخيصات "المحسّنة" عبر هذه المسامير التي تحددها الشركة المصنعة. إذا لم يكن لدى PCBA أي آثار تم توجيهها إليها، فلن يتمكن أي قدر من تحديثات البرامج الثابتة عبر الهواء من فتح هذه الوظيفة على الإطلاق. دعم الأجهزة هو باب ذو اتجاه واحد.
يستخدم اثنان من PCBAs نفس MCU ونفس جهاز الإرسال والاستقبال CAN. يتصل المرء بشكل لا تشوبه شائبة بسيارة BMW 2015. فشل الآخر في إقامة الاتصال.
غالبًا ما يتلخص السبب في تفصيل واحد: التحكم في المعاوقة التفاضلية.
يتطلب ناقل CAN مقاومة تفاضلية تبلغ 100Ω ± 10%. إذا تم حساب عرض التتبع والتباعد بشكل خاطئ، وانحرفت المعاوقة إلى 85 أوم أو 115 أوم، تحدث انعكاسات الإشارة. يتم إغلاق مخطط العين. عند السرعات المنخفضة (250 كيلوبت في الثانية، كما هو الحال في المركبات القديمة)، قد يستمر النظام في العمل. ولكن في السيارات الأوروبية بعد عام 2015 التي تعمل بنظام CAN-FD بسرعة 2 ميجابت في الثانية أو حتى 5 ميجابت في الثانية، فإن اللوحة ذات المعاوقة غير المتطابقة سوف تفشل ببساطة في المصافحة.
الحقيقة الباردة: العديد من الماسحات الضوئية منخفضة التكلفة التي تدعي أنها "متوافقة مع جميع سيارات عام 1996 والمركبات الأحدث" تعيد استخدام نفس ملفات Gerber عبر أجيال منتجات متعددة، مع عدم تحسين المعاوقة للبروتوكولات عالية السرعة. إنهم يعملون بشكل مثالي على سيارة تويوتا قديمة، لكنهم لن يعرفوا أنفسهم حتى على سيارة مرسيدس جديدة - ليس لأن البرنامج الثابت خاطئ، ولكن لأن آثار ثنائي الفينيل متعدد الكلور غير مطابقة فعليًا للمواصفات.
يستمد الدبوس 16 الموجود على موصل OBD الطاقة مباشرة من بطارية السيارة. في نظام 12 فولت، يعمل خرج المولد بين 13.8 فولت و14.4 فولت. في المركبات التجارية 24 فولت، يقع جهد التشغيل العادي بين 27 فولت و29 فولت.
لكن جهد الحالة المستقرة ليس هو التهديد. العابرون هم:
يؤدي فصل البطارية أثناء دوران المولد إلى توليد طفرات تفريغ حمل حثية تتراوح من 60 فولت إلى 100 فولت.
يمكن أن يؤدي فشل منظم الجهد إلى ارتفاع جهد الناقل إلى ما يزيد عن 36 فولت.
يمكن أن يؤدي البدء السريع باستخدام قطبية كابل غير صحيحة - أو توصيل نظام 24 فولت بمركبة 12 فولت - إلى تغذية 24 فولت بالكامل مباشرة في منفذ OBD.
الحقيقة الباردة: عادةً ما يتم اختيار الصمام الثنائي TVS عند مدخل طاقة PCBA بجهد انهيار يتراوح بين 30 فولت و33 فولت. اختر مستوى منخفض جدًا - ويتم تثبيت TVS أثناء التشغيل العادي للنظام بجهد 24 فولت، مما يؤدي إلى احتراق نفسه والدوائر النهائية. اختر قيمة عالية جدًا - ولن يعمل TVS حتى يتلف محول DC-DC بالفعل. لم يتم العثور على هذه القيمة في أي تصميم مرجعي. إنه يأتي من قياس الأشكال الموجية الفعلية لجهد منفذ obd عبر العشرات من طرازات المركبات. أوراق البيانات لن تخبرك بذلك.
غالبًا ما تشير مواصفات الشراء إلى "5000 دورة إدخال" لموصل OBD. لكن عمليات الإرجاع الميدانية تحكي قصة مختلفة: فالمسامير لم تتآكل — مفاصل اللحام متشققة.
الآلية بسيطة:
يتم تثبيت منفذ OBD على الهيكل المعدني للسيارة أسفل لوحة القيادة. عندما تصطدم السيارة بمطب، يهتز المنفذ مع الهيكل. يتدلى جسم الماسح الضوئي (خاصة الطرازات الأثقل المزودة بشاشات وبطاريات) من الطرف الآخر من تلك المسامير الستة عشر، ويعمل كذراع رافعة ناتئ.
يُترجم كل مطب سرعة إلى دورة إجهاد انحناء واحدة عند مفصل اللحام. سنة واحدة من القيادة اليومية = ما يقرب من 10000 مطبات سرعة = 10000 دورة تعب.
الحقيقة الباردة: المحدد الحقيقي لعمر موصل OBD ليس سمك الطلاء الذهبي على المسامير - إنه مركز ثقل غلاف الماسح الضوئي وتوزيع وزن PCBA. يؤدي وضع وحدة MCU والبطارية بالقرب من طرف القابس، ووضع الشاشة بعيدًا، إلى تحويل مركز الجاذبية إلى الأمام، مما يقلل بشكل كبير من لحظة الانحناء على المسامير. تضيف بعض التصميمات فتحات تثبيت على PCBA وتستخدم أقواسًا معدنية داخل الهيكل لمشاركة الحمل. يكون هذا مرئيًا في اللحظة التي تفتح فيها الهيكل - ويخبرك على الفور ما إذا كان المصمم يفهم الهندسة الميكانيكية، أم الهندسة الكهربائية فقط.
يتم ترك العديد من الماسحات الضوئية الخاصة بـOBD متصلة بالكهرباء إلى أجل غير مسمى. المالك ينسى أنهم هناك.
في PCBA المصممة جيدًا، تدخل وحدة MCU في وضع النوم العميق ويتحول جهاز الإرسال والاستقبال CAN إلى وضع الاستعداد. يجب أن يتراوح إجمالي التيار الاحتياطي للوحة بين 50 و100 ميكرو أمبير.
ولكن إذا لم يتم تكوين جهاز الإرسال والاستقبال في وضع الاستعداد (أو لم يقم البرنامج الثابت بتمكينه بشكل صحيح)، فسيظل جهاز الإرسال والاستقبال في وضع الاستماع النشط، حيث يسحب 5 مللي أمبير إلى 10 مللي أمبير. اضرب 5 مللي أمبير في 24 ساعة في 90 يومًا — لتحصل على 10.8 أمبير من سعة البطارية. تتراوح بطارية سيارة الركاب النموذجية من 50 أمبير إلى 60 أمبير.
الحقيقة الباردة: إن الدبوس 16 الموجود في موصل OBD يعمل دائمًا بطاقة البطارية، ولا يتم تشغيله من خلال الإشعال. يستهلك أي ماسح ضوئي متصل بالطاقة 24 ساعة طوال أيام الأسبوع و365 يومًا في السنة. يمكن أن يكون فرق التيار الاحتياطي الذي يبلغ 0.1 مللي أمبير فقط هو الفرق بين الماسح الضوئي الذي يمكن تركه موصلاً بالتيار الكهربي، والآخر الذي يقتل البطارية بصمت على مدار ثلاثة أشهر. نادرًا ما يتم قياس هذه المعلمة أثناء البحث والتطوير — ولكنها مساهم رئيسي في عوائد الضمان.
خذ اثنين من المكثفات 100 ميكروفاراد / 25 فولت MLCC:
| درجة | نطاق درجة الحرارة | عمر @ 105 درجة مئوية |
|---|---|---|
| تجاري (X5R/X7R) | -25 درجة مئوية إلى +85 درجة مئوية | ~ 2000 ساعة |
| السيارات (AEC-Q200) | -55 درجة مئوية إلى +125 درجة مئوية | ~ 20,000 ساعة |
ماسح ضوئي OBD متصل بالمركبة في الصيف: يمكن أن تصل درجة حرارة المقصورة إلى 70 درجة مئوية مع إغلاق النوافذ. أضف التسخين الذاتي من PCBA، وستتجاوز درجة حرارة جسم المكثف بسهولة 85 درجة مئوية.
عند درجة الحرارة هذه، تتحلل المكثفات التجارية بسرعة - يجف الإلكتروليت، وتنخفض السعة، ويرتفع معدل سرعة الترسيب (ESR)، ويزداد تموج سكة الطاقة إلى النقطة التي يتم فيها إعادة ضبط وحدة MCU بشكل عشوائي.
الحقيقة الباردة: ترقية جميع المكثفات إلى درجة AEC-Q200 تضيف ما يقرب من 0.50 دولارًا أمريكيًا لكل لوحة - أي أقل من 2% من إجمالي تكلفة قائمة مكونات الصنف. يمكن أن يؤدي تخطي تلك الترقية إلى مضاعفة معدل فشل الحقل. ولكن هذا هو بالضبط ما يتم قطعه عندما يقول قسم المشتريات "مطابقة تصنيف السعة والجهد فقط". يطلب الخبراء الحقيقيون الحصول على شهادة AEC-Q200 وتقرير اختبار عمر الحمل في درجات الحرارة العالية - وليس فقط صفحة ورقة البيانات.
ترى ماسحات ضوئية obd البرودة الشديدة، خاصة في الأسواق الشمالية.
كندا والدول الاسكندنافية وشمال شرق الصين - درجات الحرارة الشتوية -30 درجة مئوية أمر روتيني. أثناء بدء التشغيل على البارد، يتعرض PCBA لصدمة حرارية من -30 درجة مئوية إلى درجات حرارة تحت الغطاء خلال دقائق.
تحتوي صفائح FR-4 القياسية على Tg (درجة حرارة التحول الزجاجي) من 130 درجة مئوية إلى 140 درجة مئوية - وهو ما يبدو كافيًا في النهاية العالية. ولكن في النهاية المنخفضة، يصبح راتنجات الايبوكسي القياسية هشة تحت -25 درجة مئوية. يتدهور الالتصاق بين الوسادة النحاسية والركيزة. بعد عدة عشرات من الدورات الحرارية الباردة، يمكن أن تتشكل شقوق صغيرة تحت كرات لحام BGA - مما يؤدي إلى أعطال متقطعة تظهر على أنها "لن تتصل عندما تكون باردة، ولكنها تعمل بشكل جيد عند تسخينها".
الحقيقة الباردة: "FR-4" هو مجرد تصنيف لقابلية الاشتعال، ولا يذكر شيئًا عن الموثوقية الحرارية. يتم تحديد مواد PCB الحقيقية المخصصة للسيارات (مثل سلسلة Shengyi S1000-2M أو Taiyo TUC) ليس فقط بواسطة Tg، ولكن بواسطة CTE (معامل التمدد الحراري)، وTd (درجة حرارة التحلل)، وCAF (خيوط أنوديك موصلة). والأهم من ذلك، أنها يجب أن تمر بـ 1000 دورة صدمة حرارية من -40 درجة مئوية إلى +125 درجة مئوية. مواصفات الشراء التي تقول ببساطة "FR-4" لا معنى لها. إن المطالبة بدرجة صفائح محددة واسم المورد هو ما يفصل المشترين المطلعين عن الباقي.
الدبوس 4 هو تأريض الهيكل (عودة الطاقة). الدبوس 5 هو أرض الإشارة (مرجع المستشعر). ومن ناحية السيارة، فهي متصلة ببعضها البعض، ولكن من خلال مسارات مختلفة:
يحمل الدبوس 4 تيارات عالية وله انخفاض في الجهد عبر مسار العودة.
يحمل الدبوس 5 تيارًا ضئيلًا ويعمل كمرجع للإشارات منخفضة المستوى.
إذا قام PCBA بتقصير الدبوس 4 والدبوس 5 معًا في الموصل، فإن النتيجة هي زيادة الضوضاء على مستوى الإشارة الأرضية - مما يؤدي إلى رفع جهد الوضع المشترك لجهاز الإرسال والاستقبال CAN وتقليل معدل خطأ البت.
الحقيقة الباردة: يقوم التصميم الجيد لـ PCBA بتوجيه Pin 4 و Pin 5 بشكل منفصل إلى المستوى الأرضي الرئيسي، مع اتصال نقطة واحدة من خلال حبة الفريت أو المقاوم 0Ω عند نقطة دخول الطاقة. تعمل هذه التفاصيل الفردية على تحسين نسبة الإشارة إلى الضوضاء بشكل كبير. يُظهر المخطط المرجعي ذلك دائمًا بشكل صحيح. ولكن أثناء عملية التخطيط، يقوم العديد من المهندسين بتقصيرها معًا لتوفير مساحة التوجيه - وهو خطأ غير مرئي في المخطط، ولكنه لا لبس فيه في اختبار EMC.
في معظم المركبات، يتصل الدبوس 16 مباشرة بالطرف الموجب للبطارية من خلال المصهر.
ولكن في بعض الطرز الأمريكية والألمانية، تقوم الشركة المصنعة بإدخال صمام ثنائي أو ثرمستور PTC على التوالي مع دبوس 16 - لمنع التيار العكسي وحماية دائرة OBD.
هذا يعنى:
يرى الماسح الضوئي أقل بمقدار 0.3 إلى 0.7 فولت من الجهد الفعلي للبطارية (بسبب انخفاض جهد الصمام الثنائي الأمامي).
إذا تم تعيين حد قفل الجهد المنخفض (UVLO) الخاص بـ PMIC على مستوى عالٍ جدًا - على سبيل المثال، إيقاف التشغيل أقل من 10 فولت - فقد يفشل تشغيل الماسح الضوئي أثناء التدوير البارد أو ظروف الخمول المنخفض.
الحقيقة الباردة: بعض الماسحات الضوئية لـOBD "انتقائية بشأن المركبات" - فهي تعمل على مثال واحد لنموذج ولكن ليس على مركبة مماثلة من نفس خط الإنتاج. غالبًا ما يعود السبب الجذري إلى انخفاض الصمام الثنائي بالضبط. قام مهندسو الأجهزة ذوو الخبرة بتعيين عتبة PMIC UVLO أقل من 7 فولت - مما يضمن تشغيل الماسح الضوئي حتى في ظل مجموعة شديدة من انخفاض الصمام الثنائي، وترهل الجهد، وانخفاض البطارية في درجة الحرارة الباردة. يقوم معظم المصممين بنسخ 10V UVLO الخاص بالتصميم المرجعي ولا يفكرون في الأمر مرة أخرى أبدًا - حتى وصول الشكاوى الميدانية.
كلالماسح الضوئي أو بي دي PCBAيخضع للاختبار الوظيفي (FCT) على خط الإنتاج قبل الشحن. لكن "الاختبار الوظيفي" يمكن أن يعني أشياء مختلفة تمامًا:
| مستوى الاختبار | طريقة | وقت الاختبار |
|---|---|---|
| أساسي | يرسل مولد الإشارة نمط بيانات ثابتًا؛ يستجيب المجلس موافق | ~3 ثواني |
| شامل | يقوم جهاز محاكاة وحدة التحكم الإلكترونية الحقيقية (أو وحدة التحكم الإلكترونية الفعلية للمركبة) بتشغيل مصافحة البروتوكول بالكامل - التهيئة، وإنشاء الجلسة، وطلبات الخدمة، واستجابات البيانات - ويلتقط أشكال موجية CAN التفاضلية لقياس المستويات السائدة/المتنحية وأوقات انتقال الحافة | ~30+ ثانية |
الحقيقة الباردة: اختبار النمط الثابت يتحقق فقط من أن "دبابيس جهاز الإرسال والاستقبال غير ملحومة للخلف". يتحقق اختبار شكل الموجة من صحة مطابقة المعاوقة، ومقاومات الإنهاء، ولحام TVS، وقطبية الاختناق في الوضع الشائع - لأن كل مشكلة في الطبقة المادية تترك توقيعًا على شكل الموجة: سعة منخفضة، أو إزاحة الوضع الشائع، أو حواف بطيئة. ما إذا كان المصنع يقوم بإجراء اختبار الشكل الموجي أم لا هو أقوى مؤشر منفرد على "اجتياز مراقبة الجودة في المصنع" مقابل "العمل في سيارة العميل". وفرق التكلفة؟ في الغالب في تعقيد تصميم تركيبات الاختبار ووقت دورة محطة الاختبار. الموردين الراغبين في الاستثمار هنا هم الموردين الذين يفهمون الموثوقية الميدانية.
إن الماسح الضوئي obd المصمم بشكل صحيح PCBA ليس بهذه البساطة على الإطلاق مثل "لحام المكونات ويعمل".
من أي من دبابيس obd الـ 16 التي يتم توجيهها والتي تظل غير مستخدمة - إلى جهد انهيار TVS الدقيق المحدد لأقرب فولت؛ بدءًا من التحكم في المعاوقة التفاضلية على مسارات CAN وحتى درجة AEC-Q200 على كل مكثف فردي - تحدد كل التفاصيل ما إذا كان المنتج مجرد "وظيفي" أو "موثوق" حقًا. سواء بقي على قيد الحياة لمدة ثلاثة أشهر في الميدان أو بقي متصلاً بنفس السيارة لمدة خمس سنوات دون انقطاع واحد.
