كيف يتطور تطوير Dash Cam PCBA: من اختيار الرقاقة إلى الإنتاج الضخم

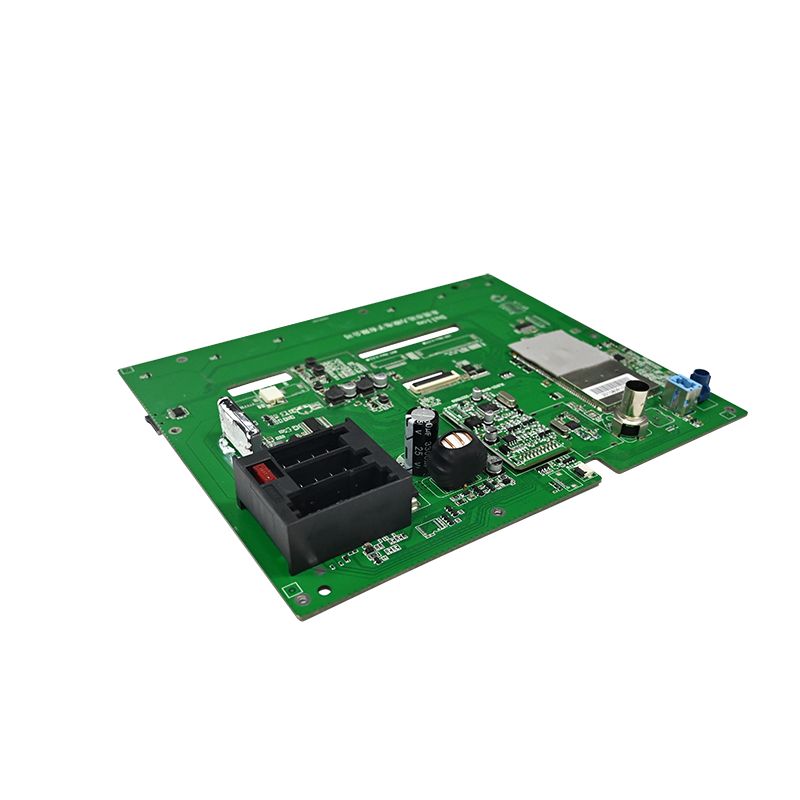

في جوهرها، لا يتم تعريف كاميرا لوحة القيادة من خلال عدستها أو غلافها، بل من خلال ما تحتويهPCBA(تجميع لوحات الدوائر المطبوعة). احصل على مجموعة الشرائح الصحيحة واستقرار اللوحة، وستكون قد فزت بالفعل بنصف المعركة. وبالاعتماد على تجربة الصناعة في العالم الحقيقي، إليك دليل مباشر يغطي اختيار الشرائح وتصميم الدوائر والتصنيع والاختبار.

1. اختيار مجموعة الشرائح: اختر "الدماغ" أولاً، ثم قم بالبناء حوله

المعالج الرئيسي هو قلب PCBA. بمجرد أن يتم تحديد ذلك، يتم تحديد بقية الدائرة والتكلفة وسقف الأداء إلى حد كبير. حاليًا، لكل من الخيارات السائدة نقاط قوة خاصة بها:

• Ambarella: معروف بمعالجة الصور الفائقة وجودة الصورة الممتازة وكفاءة التشفير العالية. مثالية لكاميرات داش 4K المتطورة، ولكن التطوير معقد وتكاليف قائمة مكونات الصنف أعلى.

• نوفاتيك: الشركة الرائدة في السوق من حيث الحجم. يقدم قيمة ممتازة مقابل المال، مع خيارات تتراوح من المستوى المبتدئ إلى المستوى المتقدم (يدعم 4K وHDR). غالبًا ما يكون الخيار الأفضل للمنتجات ذات الإنتاج الضخم.

• أخرى (Hisilicon، وAllwinner، وما إلى ذلك): تُستخدم في أسواق محددة أو منتجات حساسة للتكلفة.

لا تنظر فقط إلى القرار. قم بتقييم احتياجاتك الفعلية: هل يدعم التسجيل المزدوج الأمامي والخلفي؟ كيف يتم أداء الإضاءة المنخفضة؟ هل تحتاج إلى ميزات ADAS أو AI؟ وهي تحدد قوة الحوسبة المطلوبة وقدرات ISP (معالج إشارة الصورة).

بمجرد اختيار المعالج الرئيسي، انتبه إلى هذه الأجهزة الطرفية الرئيسية:

• إدارة الطاقة: تتميز طاقة السيارات بأنها صاخبة للغاية (9 فولت - 16 فولت مع طفرات عابرة). يجب عليك استخدام محول DC-DC ذو الجهد الكهربي واسع الإدخال مع حماية من الجهد الزائد والتيار الزائد والقطبية العكسية. إذا كان وضع الانتظار مطلوبًا، أضف دائرة كشف/حماية ذات الجهد المنخفض لمنع استنزاف بطارية السيارة.

• مستشعر الصور: تعد سلسلة Sony IMX (على سبيل المثال، IMX335) خيارًا شائعًا. تأكد من أن واجهة MIPI CSI تتوافق جيدًا مع المعالج الرئيسي.

• التخزين: استخدم eMMC لتخزين البرامج الثابتة وفتحة بطاقة TF لتخزين الفيديو. يجب أن تتمتع فتحة البطاقة بحماية ESD.

2. أساسيات تصميم الدوائر: تعد مقاومة التداخل والإدارة الحرارية من التحديات الرئيسية

يتم وضع كاميرات Dash على الزجاج الأمامي، حيث تتعرض للشمس في الصيف وتتجمد في الشتاء، وكل ذلك مع تحمل الاهتزاز المستمر. وهذا يتطلب استقرارًا وموثوقية عالية للغاية من PCBA. يجب معالجة قضيتين حاسمتين في مرحلة التصميم:

2.1 الإدارة الحرارية (تبديد الحرارة)

أثناء تسجيل الفيديو بدقة 4K، يولد المعالج والمستشعر حرارة كبيرة داخل حاوية مغلقة. يؤدي سوء الإدارة الحرارية إلى تعطل النظام وتشوهات الصورة وتسارع تقادم المكونات. تشمل الحلول الفعالة ما يلي:

يُسكب النحاس الكبير أسفل المعالج الرئيسي، مع توصيل منافذ حرارية كثيفة بطبقات النحاس الداخلية والسفلية لنشر الحرارة.
وضع المكونات الإستراتيجية لتوزيع مصادر الحرارة بالتساوي وتجنب النقاط الساخنة المحلية.
تصميم PCBA للاستفادة من الغلاف المعدني أو موزعات الحرارة المخصصة للتبريد السلبي.

2.2 سلامة الإشارة وEMI/EMC

الإشارات عالية السرعة (MIPI، DDR) وإشارات الترددات اللاسلكية (Wi-Fi، GPS) مزدحمة على لوحة صغيرة. بدون تصميم دقيق، يؤدي التداخل إلى تشويش الصورة أو انخفاض الإطار أو فقدان الإشارة.

التحكم في المعاوقة: قم بحساب المعاوقة التفاضلية 100 أوم والتحكم فيها بشكل صارم لـ MIPI وUSB والأزواج التفاضلية عالية السرعة الأخرى، والمقاومة أحادية الطرف 50 أوم للآثار المهمة الأخرى.
مطابقة الطول: يجب أن تتمتع الأزواج التفاضلية ومجموعات بيانات DDR بمطابقة صارمة للطول (في نطاق ±10 مل) لضمان التوقيت المناسب.
تتبع الحراسة: قم بتوجيه الآثار الأرضية جنبًا إلى جنب مع الإشارات المهمة (الساعة وI2C والصوت والفيديو) وإضافة طرق الربط للعزل.
تجميع الطبقات: استخدم لوحة PCB مكونة من 4 طبقات أو 6 طبقات مع مستوى أرضي صلب ومستوى طاقة صلب. قم بتوجيه الإشارات عالية السرعة على الطبقات الداخلية لاستخدام الطائرات كدرع.

بالإضافة إلى ذلك، ضع دائمًا الثنائيات TVS عند موصلات الإدخال لحماية ESD، وأضف حبات الفريت والمكثفات عند مدخل الطاقة للتصفية، واستخدم فصل نقطة واحدة بين المستويات الأرضية التناظرية والرقمية. هذه تقنيات بسيطة ولكنها فعالة للغاية.

3. التصنيع ومراقبة الجودة: حراس البوابة قبل الإنتاج الضخم

التصميم الجيد هو نصف القصة فقط. لشحن PCBA موثوق به، فإن عمليات التصنيع والاختبار الشاملة غير قابلة للتفاوض.

• تجميع SMT وفحص AOI: تستخدم المصانع ذات السمعة الطيبة 3D SPI لفحص جودة معجون اللحام، وآلات الالتقاط والوضع عالية السرعة لمكونات BGA و0402، وAOI (الفحص البصري الآلي) لاكتشاف عيوب اللحام (الجسور والمفاصل الباردة والمكونات المفقودة).

• FCT (اختبار الدائرة الوظيفية): محاكاة التشغيل الفعلي لكاميرا لوحة القيادة من خلال تشغيل PCBA واختبار كل وظيفة: التسجيل والصوت والحصول على إشارة GPS واستجابة الزر وإخراج العرض.

• اختبار الاحتراق (اختبار الشيخوخة): قم بتشغيل PCBA بشكل مستمر لعدة إلى عشرات الساعات في غرفة ذات درجة حرارة عالية ورطوبة عالية. ويكشف هذا عن العيوب الكامنة (مثل وصلات اللحام المتقطعة أو المكونات غير المستقرة حرارياً) ويعتبر خطوة حاسمة لضمان الموثوقية على المدى الطويل.

بناء موثوقةكاميرا داش PCBAهو جهد هندسي منهجي. إنها عملية موازنة - العثور على النقطة المثالية بين الأداء والتكلفة والحجم المادي والتبديد الحراري والاعتمادية على المدى الطويل. من خلال معالجة هذه الاعتبارات العملية مقدمًا، يمكنك تجنب العديد من المخاطر الشائعة وتبسيط طريقك إلى إطلاق منتج ناجح.
