بطاقة الحصول على البيانات PCBA

تتخصص Unixplore Electronics في تصنيع وتوريد نظام تسليم المفتاح الشامل لبطاقة الحصول على البيانات PCBA في الصين منذ عام 2008 مع شهادة ISO9001: 2015 ومعيار تجميع PCB IPC-610E، والذي يستخدم على نطاق واسع في مختلف معدات التحكم الصناعية وأنظمة التشغيل الآلي.

نموذج:UE-122

إرسال استفسار

وصف المنتج

ما هي بطاقة الحصول على البيانات PCBA؟

تفتخر Unixplore Electronics بتقديمها لكبطاقة الحصول على البيانات PCBA. هدفنا هو التأكد من أن عملائنا على دراية كاملة بمنتجاتنا ووظائفها وميزاتها. نحن ندعو بإخلاص العملاء الجدد والقدامى للتعاون معنا والتحرك نحو مستقبل مزدهر معًا.

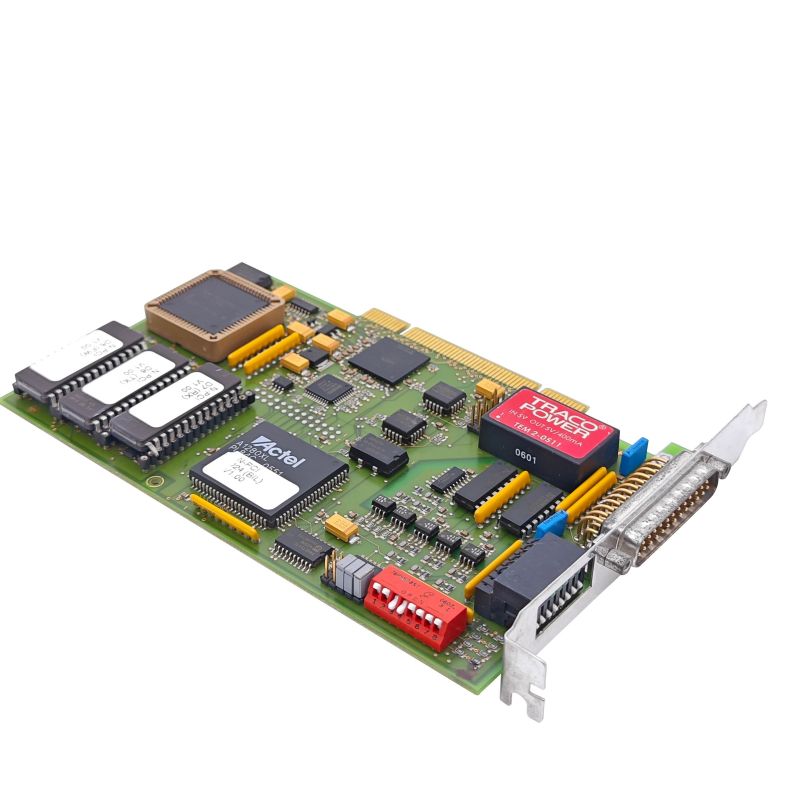

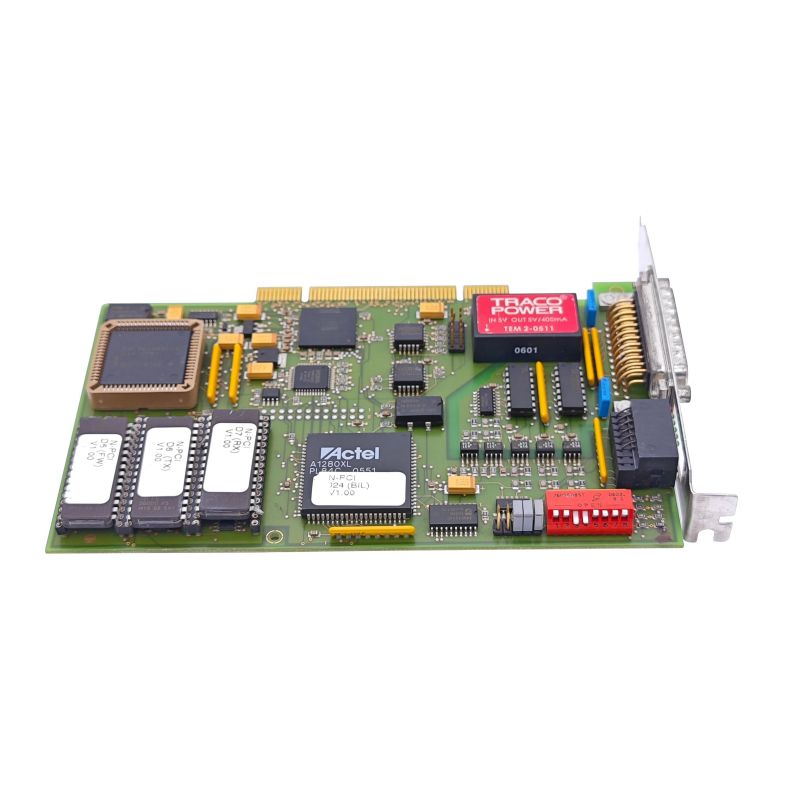

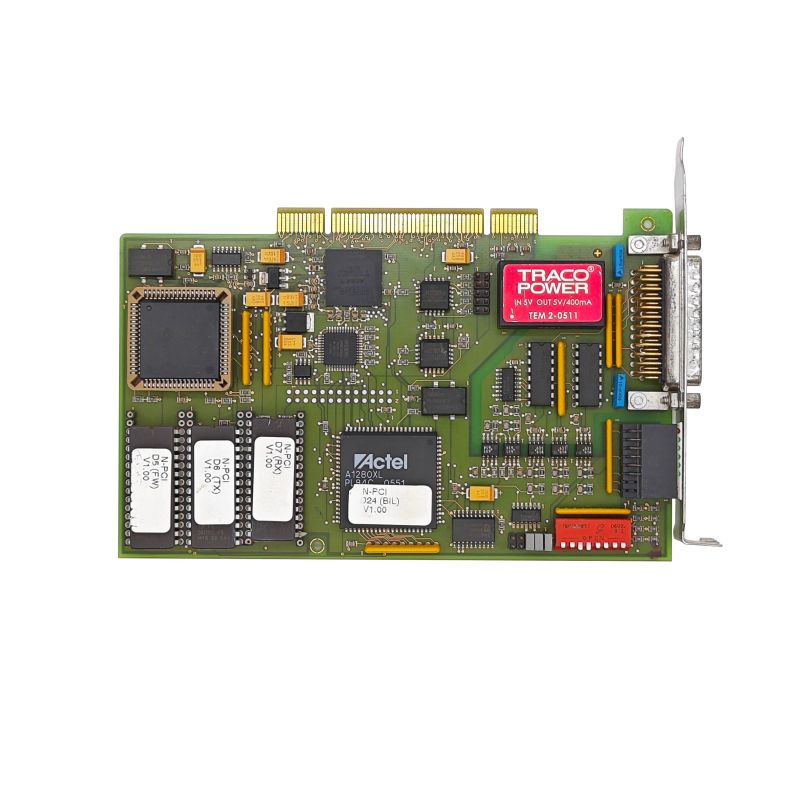

بطاقة الحصول على البيانات PCBA(داق PCBA) عبارة عن جهاز طرفي للكمبيوتر مدمج على لوحة دوائر مطبوعة (PCB) مصمم لالتقاط الإشارات التناظرية من مجموعة متنوعة من أجهزة الاستشعار والأدوات وتحويلها إلى تنسيق رقمي يمكن للكمبيوتر معالجته.

تشمل الوظائف الرئيسية لبطاقة الحصول على البيانات PCBA ما يلي:

التقاط الإشارة:التقط الإشارات التناظرية من أجهزة مختلفة في العالم المادي.

تحويل الإشارة:تحويل الإشارات التناظرية إلى إشارات رقمية من خلال محول تناظري إلى رقمي داخلي (ADC).

نقل البيانات:يتم إرسال الإشارة الرقمية المحولة إلى الكمبيوتر من خلال دائرة الواجهة لمزيد من التحليل والمعالجة.

تتضمن مجموعة PCB لبطاقة الحصول على البيانات عادةً مكونات رئيسية مثل الدوائر الأمامية التناظرية، والمحولات التناظرية إلى الرقمية، ودوائر الساعة، ودوائر الواجهة، والتي تعمل معًا لتحقيق جمع البيانات وتحويلها بدقة.

بالإضافة إلى ذلك، قد تتضمن مؤشرات أداء بطاقة الحصول على البيانات PCBA معدل أخذ العينات، والدقة، وعدد قنوات الإدخال، ونطاق الإدخال، ونسبة الإشارة إلى الضوضاء، وما إلى ذلك. وستؤثر هذه المعلمات بشكل مباشر على تأثير الحصول على البيانات وتحويلها.

بشكل عام، تلعب بطاقة الحصول على البيانات PCBA دورًا مهمًا في التحكم الصناعي وأنظمة التشغيل الآلي والتجارب العلمية وغيرها من المجالات، وهي أحد المكونات الرئيسية لجمع البيانات ومعالجتها.

يوفر Unixplore وقفة واحدةتسليم المفتاحخدمة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع بطاقة الحصول على البيانات PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● تركيبات اختبار وظيفة بطاقة الحصول على البيانات PCBA المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك طلاء ورنيش انتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
