VFD PCBA

توفر Unixplore Electronics خدمات تصنيع عقود احترافية شاملة لـ VFD PCBA. من خلال تلبية المتطلبات الصعبة لمحركات التردد المتغير في البيئات عالية الطاقة وعالية التردد، فإننا نضمن الاستقرار طويل المدى لـ VFD PCBAs في التحكم الصناعي، والأجهزة المنزلية، وتطبيقات السيارات من خلال اختيار سمك النحاس الأمثل، وتصميم الإدارة الحرارية، ومعايير التجميع IPC-610E الصارمة.

إرسال استفسار

وصف المنتج

إن VFD PCBA هي وحدة التحكم الأساسية ومعالجة الطاقة في أنظمة القيادة ذات التردد المتغير، والتي تتطلب قدرة حمل تيار عالية، وتبديد حرارة ممتاز، واستقرار تشغيلي طويل المدى. كمزود لخدمات التصنيع الإلكترونية المتخصصة في تصنيع وتوريد PCBA في الصين،شركة يونيكسبلور للإلكترونيات المحدودة. تستفيد من سنوات من الخبرة في مشاريع التحكم الصناعية لتزويد العملاء بحل VFD PCBA الشامل، بدءًا من تقييم التصميم وحتى الإنتاج الضخم.

فيما يتعلق باختيار سمك النحاس، وتصميم المسار الحالي، والإدارة الحرارية، فإننا نقدم تحسينًا مستهدفًا استنادًا إلى سيناريوهات التطبيقات المختلفة، مما يساعد العملاء على تحقيق التوازن بين الموثوقية والتكلفة وجدوى التصنيع.

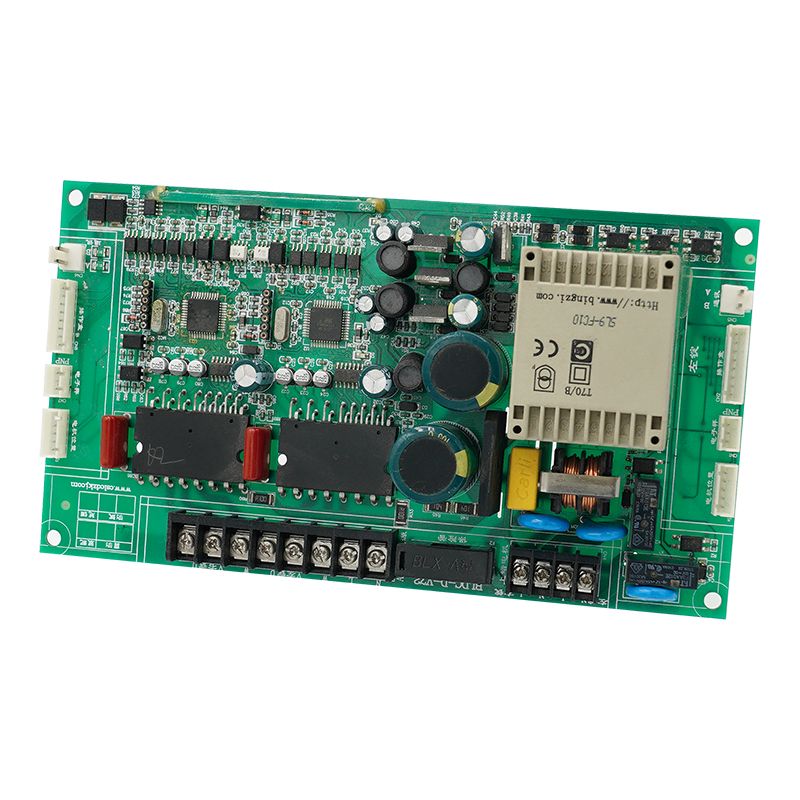

VFD PCBA

2. المواصفات الفنية

فيما يلي المعلمات التقنية التفصيلية التي ندعمهاVFDPCBAالتصنيع والتجميع:

غرض	المعلمات التقنية
اسم المنتج	VFD PCBA
معيار	IPC-A-610 الفئة الثانية / الفئة الثالثة
المواد الأساسية	FR-4 (دعم TG عالي)، الألومنيوم، قاعدة النحاس
سمك النحاس	1 أونصة (35 ميكرومتر)، 2 أونصة (70 ميكرومتر)، 3 أونصة (105 ميكرومتر) حتى 4 أونصة
عدد الطبقات	1 - 20 طبقة
دقيقة. تتبع العرض/المساحة	0.075 ملم / 3 مل
الانتهاء من السطح	HASL خالي من الرصاص، ENIG، OSP، فضي غاطس
لون قناع اللحام	الأخضر، الأزرق، الأحمر، الأسود، الأبيض
دقة سمت	±0.03 مم (الدعم 01005، BGA، QFN)
خدمات الاختبار	AOI، الأشعة السينية، تكنولوجيا المعلومات والاتصالات، FCT، اختبار الشيخوخة، اختبار درجة الحرارة العالية/المنخفضة
القدرة الإنتاجية	1,500,000+ قطعة في السنة

3. مزايا تصنيع VFD PCBA من Unixplore

الدعم الهندسي الاحترافي

قبل تصنيع VFDPCBAسيقوم مهندسو البحث والتطوير العشرون لدينا بمراجعة ملفات التصميم الخاصة بك. سوف نوصي بالحل الأنسب لسمك النحاس وعرض التتبع بناءً على متطلبات الحمل الحالية (بالرجوع إلى معيار IPC-2152)، مع موازنة التكلفة والأداء.

معدات إنتاج عالية الدقة

لدينا 6 خطوط إنتاج SMT مجهزة بآلات التنسيب عالية السرعة من Yamaha وأفران إعادة التدفق ذات 10 مناطق. بالنسبة للمكونات عالية الطاقة في VFD PCBAs، فإننا نضمن قابلية البلل والقوة الميكانيكية لمفاصل اللحام، مما يقلل معدلات الفراغ.

اختبار موثوقية صارم

يخضع كل VFD PCBA لعملية اختبار صارمة، بما في ذلك:

فحص AOI والأشعة السينية: ضمان لحام خالي من العيوب لأجهزة BGA وأجهزة الطاقة.

اختبار التقادم: إجراء اختبار الطاقة في غرفتين مخصصتين لاختبار التقادم، لمحاكاة بيئات العمل الفعلية.

الاختبار البيئي لدرجات الحرارة العالية والمنخفضة: التأكد من أن PCBA لا يتعرض لانحراف الأداء في البيئات الصناعية القاسية.

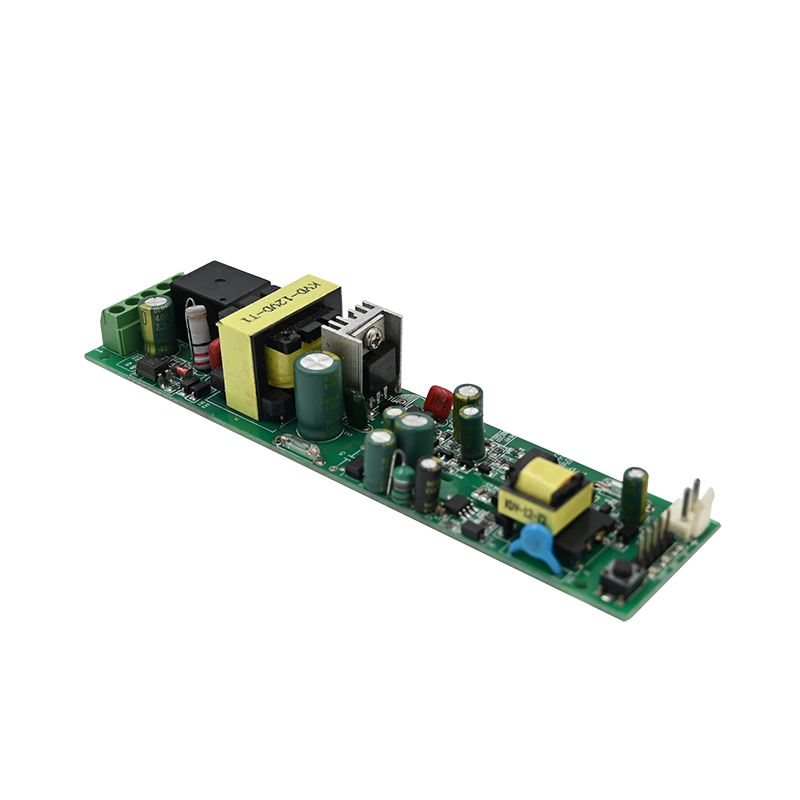

VFD PCBA

4. لماذا تختار Unixplore Electronics؟

منذ تأسيسها في عام 2011، أصبحت Unixplore شريكًا موثوقًا به للعملاء العالميين.

سلسلة توريد كاملة الخدمة: توفير خدمة "شاملة" بدءًا من تصميم ثنائي الفينيل متعدد الكلور وشراء المكونات وتجميع SMT/DIP وحتى تجميع المنتج النهائي (بناء الصندوق).

لا يوجد حد أدنى لكمية الطلب: نحن نقبل طلبات الدفعات الصغيرة، وندعم الشركات الناشئة في تطوير VFD PCBA.

التعرف على السوق العالمية: يتم تصدير 35% من منتجاتنا إلى أوروبا الغربية، و20% إلى أمريكا الشمالية. يتقن فريقنا العديد من اللغات، بما في ذلك الإنجليزية والفرنسية والروسية، مما يضمن التواصل السلس.

شهادة الجودة: شهادة ISO 9001:2015، مع الالتزام الصارم بمعايير IPC-610E.

5. الأسئلة المتداولة (الأسئلة الشائعة)

س: هل سماكة النحاس 2 أونصة كافية لـ VFD PCBAs؟

ج: هذا يعتمد على قوتك المقدرة. بالنسبة لمعظم محولات الطاقة الصغيرة إلى المتوسطة 220 فولت/380 فولت، فإن سُمك النحاس 2 أونصة هو الخيار السائد لموازنة التكلفة والتوصيل. ومع ذلك، بالنسبة لمحركات الأقراص الصناعية عالية الطاقة، نوصي باستخدام 3 أوقية أو سماكة موضعية للآثار الحرجة.

س: كيف تتعامل مع شراء قطع الغيار لـ PCBA؟

ج: لدينا نظام سلسلة توريد راسخ. يتم الحصول على جميع المكونات الأساسية لـ PCBA (مثل المكثفات الإلكتروليتية ووحدات الطاقة) من موزعين معتمدين، مما يضمن أن تكون قطع الغيار أصلية بنسبة 100%.

س: هل يمكنك إجراء الاختبار الوظيفي (FCT)؟

ج: نعم. يمكننا إجراء اختبار شامل لوظائف الجهد والإشارة والمنطق على VFD PCBA المجمعة وفقًا لإرشادات الاختبار أو التركيبات المقدمة من قبل العميل.

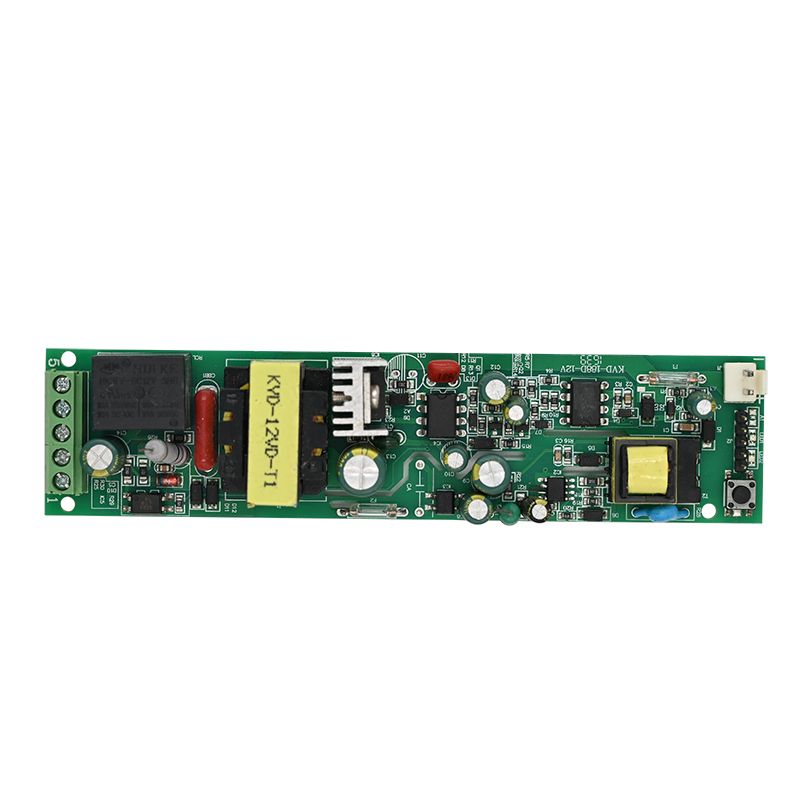

VFD PCBA
