ما هو لحام إنحسر النيتروجين ولماذا نعتبره؟
يستبدل تدفق النيتروجين الهواء القياسي في الفرن بنسبة 99.9% من النيتروجين النقي. يمنع غياب الأكسجين تكوين الأكسيد على معجون اللحام ومكوناته.
مقارنة العملية
المعلمة تدفق الهواء القياسي تدفق النيتروجين (N₂)الفرقمستوى الأكسجين20.9%< 1000 جزء في المليون (0.1%)200× أقل O₂زاوية الترطيب25--35°10--15°2× ترطيب أفضلالفراغ في الوسادات الحرارية15--25% مساحة 5--10% مساحة50--70% تقليلالرأس في الوسادة العيوب0.5--2%< 0.05%10× أقلكرات اللحامVisibleNoneCleaner المجالس

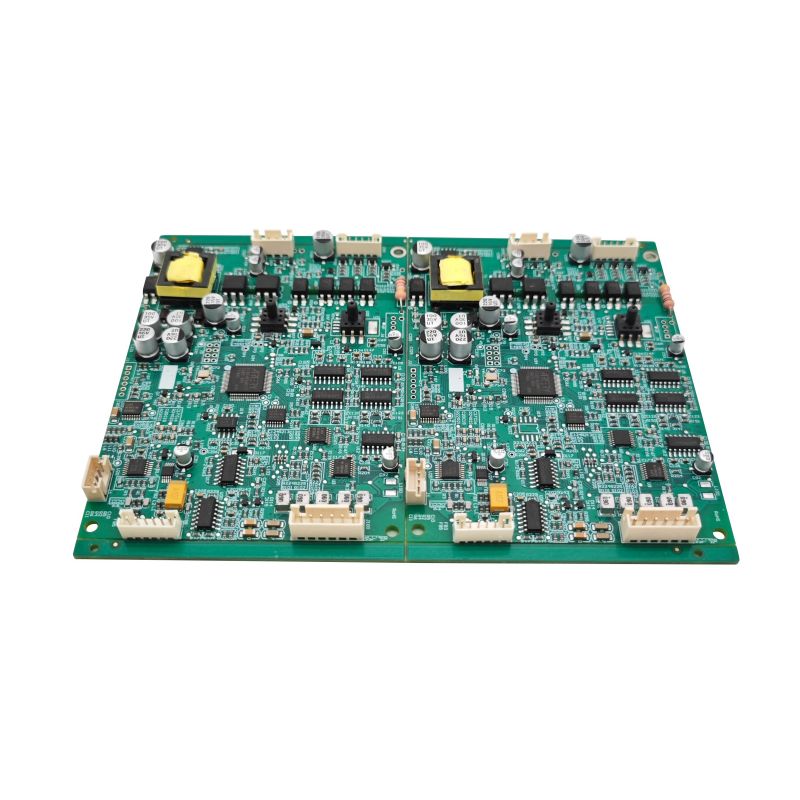

مشكلة الأكسدة في الروبوت الصناعي PCBA
غالبًا ما يستخدم الروبوت الصناعي PCBA منصات حرارية كبيرة (نحاسية مكشوفة) أسفل الدوائر المتكاملة منخفضة المقاومة (MOSFET)، ومحركات البوابة، والدوائر المتكاملة لإدارة الطاقة. تتأكسد هذه الوسادات بسرعة في تدفق الهواء، مما يمنع اللحام من البلل بالكامل. والنتيجة هي فراغات تحبس الحرارة وتتسبب في فشل الحقل بعد أكثر من 1000 ساعة تشغيل.
حيث يوفر إنحسر النيتروجين قيمة واضحة
لا يستفيد كل الروبوت الصناعي PCBA بشكل متساوٍ. النيتروجين منطقي في سيناريوهات محددة.
مناطق النحاس الكبيرة والمكونات الثقيلة
ميزة اللوحة: خطر تدفق الهواء، فائدة النيتروجين، وسادة حرارية 10 × 10 مم> 30% فراغات، نقاط ساخنة < 8% فراغات، لوح موحد 20+ طبقة (سميك) تسخين غير متساوي عبر الطبقات، نقل أفضل للحرارة عبر الترطيب، موصلات كبيرة (40+ دبابيس) عيوب الرأس في الوسادة، تكوين مفصل 100%، وحدات IGBT (محركات الروبوت) الأكسدة أثناء النقع الطويل، الأسطح النظيفة
بيانات العالم الحقيقي: في وحدة التحكم الروبوتية ذات ستة محاور PCBA المزودة بـ 12 وحدة MOSFET للطاقة على لوحة واحدة، أدى تدفق النيتروجين إلى تقليل العوائد الميدانية من 3.2% إلى 0.4% على مدار 24 شهرًا. وضع الفشل الأساسي - فراغات الوسادة الحرارية التي تسبب ارتفاع درجة الحرارة - انخفض بنسبة 87%.
آثار الجهد المنخفض والتيار العالي
الروبوت الصناعي PCBA لمحركات الأقراص المؤازرة يحمل 30-80A على الطبقات الداخلية. تخلق الفراغات الموجودة تحت مقاومات التيار (0.5 mΩ، حزمة 2512) تباينًا في المقاومة يفسد قراءات عزم الدوران.
مكون الاستشعار الحالي، تباين تدفق الهواء، تباين إعادة تدفق النيتروجين، تحويلة 4 أطراف (2512) ±8% بسبب الإفراغ ±1.5%ارتفاع درجة حرارة المقاوم الحسي 15 درجة مئوية 5 درجة مئوية انجراف المعايرة بعد 500 دورة 12%2%
حيث يكون إنحسر النيتروجين غير ضروري
يضيف النيتروجين التكلفة (تعديل الفرن + استهلاك الغاز = 0.08-0.12 دولار لكل PCBA). لا تستخدمه لهذه الحالات.
ألواح صغيرة ذات كتلة حرارية منخفضة
السيناريو ليس هناك حاجة للنيتروجين من جانب واحد، < 50 مكونًا، ينتج تدفق الهواء أقل من 8% من الفراغات جميع العبوات الصغيرة (0402، QFN 3×3) لا توجد وسادات حرارية كبيرة خالية من الرصاص SAC305 بدون أجزاء حساسة يعالج التدفق القياسي تدفق الهواء نماذج أولية منخفضة الحجم (< 100 لوحة) تكلفة الإعداد غير مبررة
لوحات تستخدم تدفق عالي النشاط
تحتوي بعض التدفقات غير النظيفة (على سبيل المثال، Senju M705-GRN360-K2-V) على منشطات تعمل بفعالية في الهواء حتى 240 درجة مئوية. لا يضيف النيتروجين أي فائدة قابلة للقياس. تحقق من ورقة بيانات التدفق لحساسية الأكسجين.
معلمات التنفيذ للروبوت الصناعي PCBA
إذا قررت استخدام النيتروجين، قم بتطبيق هذه الإعدادات المحددة.
ملف الفرن تحت النيتروجين
ZoneTemperatureTimeO₂ الهدف التسخين المسبق 150--180 درجة مئوية60--90 ثانية< 5000 جزء في المليوننقع180--210 درجة مئوية60--90 ثانية< 2000 جزء في المليونذروة التدفق (SAC305)240--250 درجة مئوية30--60 ثانية< 1000 جزء في المليونالتبريد-5 درجة مئوية/منحدر---لا الشرط
شديد الأهمية: حافظ على O₂ أقل من 1000 جزء في المليون أثناء ذروة التدفق. أعلى من 1500 جزء في المليون، تختفي الفائدة - تعود الفراغات إلى مستويات تدفق الهواء.
معدل تدفق النيتروجين والنقاء
المعلمة التوصية: النقاء 99.9٪ كحد أدنى (درجة 3.0) نقطة الندى - 40 درجة مئوية أو أقل معدل التدفق 15 - 25 متر مكعب / ساعة (فرن نموذجي ذو 6 مناطق)
تقدير التكلفة: بالنسبة للروبوت الصناعي النموذجي PCBA مقاس 100×150 مم، يضيف النيتروجين 0.10 دولارًا لكل لوح بحجم 10000. عند حجم 100000، تنخفض التكلفة إلى 0.04 دولار لكل لوحة.
اختبار للتحقق من صحة فائدة النيتروجين
قبل الالتزام بالنيتروجين لروبوتك الصناعي PCBA، قم بإجراء هذين الاختبارين.
مقارنة الإفراغ (الأشعة السينية)
1. إعادة تدفق 20 لوحًا في الهواء، و20 لوحًا في النيتروجين
2. الأشعة السينية لكل لوحة عند ميل 0 درجة و 45 درجة
3. قياس مساحة الفراغ تحت أكبر وسادة حرارية (على سبيل المثال، محرك IC)
4. تمرير المعيار لتبرير النيتروجين: تقليل الفراغ > 50% مقارنة بالهواء
اختبار المقطع العرضي والقص
نتيجة اختبار تدفق الهواء هدف النيتروجين سمك IMC (المعدني) 1--3 ميكرومتر غير متساوي 2-4 ميكرومتر قطر الفراغ> 200 ميكرومتر شائع <100 ميكرومتر نادر قوة قص الكرة (0.5 مم BGA) 800--1000 gf1100--1300 gf
الأسئلة الشائعة - الأسئلة الشائعة حول إعادة تدفق النيتروجين للروبوت الصناعي PCBA
Q1: هل يعمل انحسر النيتروجين على تحسين موثوقية وصلة اللحام للروبوت الصناعي PCBA المعرض للاهتزاز؟
ج:نعم، ولكن فقط لآليات فشل محددة. تواجه الروبوتات الصناعية اهتزازًا يتراوح من 5 إلى 50 جرامًا من المحركات المؤازرة وعلب التروس. يتم تحسين اثنين من حالات الفشل المرتبطة بالاهتزاز باستخدام النيتروجين:
إفراغ كيركيندال-- في عملية إعادة تدفق الهواء، يكون نمو المعادن النحاسية والقصدير (IMC) غير منتظم، مما يؤدي إلى إنشاء فراغات مجهرية في الواجهة. وتحت الاهتزاز، تتجمع هذه الفراغات وتتشقق بعد 5000 إلى 10000 ساعة. ينتج عن إعادة تدفق النيتروجين IMC موحد (طبقة Cu₆Sn₅) بدون فراغات. يُظهر اختبار الاهتزاز (20 جرامًا، 10-2000 هرتز، 100 ساعة) أن مفاصل النيتروجين تبقى على قيد الحياة لمدة أطول بمقدار 3 مرات.
تعب اللحام بالقرب من المكونات الثقيلة- تواجه المحولات الكبيرة (15 × 15 مم) الموجودة على الروبوت الصناعي PCBA تمددًا حراريًا تفاضليًا أثناء إحماء الروبوت (25 درجة مئوية إلى 85 درجة مئوية). في عملية إعادة تدفق الهواء، تتركز الفراغات تحت زوايا المكونات حيث يكون الضغط أعلى. تعمل هذه الفراغات كمواقع لبدء الكراك. مع النيتروجين، تقوم المفاصل الخالية من الفراغات بتوزيع الضغط بالتساوي.
التحسين الكمي- يُظهر اختبار الحياة المتسارع (الصدمة الحرارية -40 درجة مئوية إلى +125 درجة مئوية، 1000 دورة + اهتزاز متزامن):
- وصلات إعادة تدفق الهواء: 12% متشققة أو فاشلة
- وصلات إنحسار النيتروجين: 1.5% متشققة
لكن، لا يعمل النيتروجين على إصلاح هندسة الوسادة سيئة التصميم أو فتحات الاستنسل غير الصحيحة. قم دائمًا بتحسين تلك العناصر أولاً، ثم قم بإضافة النيتروجين.
س 2: ما هي نسبة الفراغ المقبولة لمراحل طاقة الروبوت الصناعي PCBA، وهل يمكن للنيتروجين تحقيق ذلك؟
ج:بالنسبة لمراحل طاقة الروبوت الصناعي PCBA (محركات المحركات، IGBTs، MOSFETs)، يعتمد الفراغ المقبول على الحمل الحراري. توجد ثلاث طبقات:
المستوى 1 - طاقة عالية (مستمر > 20 أمبير لكل FET)
منطقة الفراغ المقبولة: <5%. قطر الفراغ المفرد: <0.2 مم. لا يمكن تحقيق ذلك إلا من خلال إعادة تدفق النيتروجين (1000 جزء في المليون O₂) بالإضافة إلى إعادة تدفق الفراغ (اختياري). بدون النيتروجين، تبلغ نسبة الفراغات النموذجية 15-25%.
المستوى 2 - الطاقة المتوسطة (الذروة 10-20 أمبير، متقطعة)
منطقة الفراغ المقبولة: <10%. لا يوجد فراغ واحد> 0.5 مم. يحقق إنحسر النيتروجين باستمرار 5-8% من الفراغات. ينتج تدفق الهواء ما بين 12 إلى 18%، وهي نسبة هامشية في كثير من الأحيان ولكنها تتجاوز إذا سمحت المحاكاة الحرارية.
المستوى 3 - طاقة منخفضة (<5A، دوائر الإشارة المرحلية)
مساحة الفراغ المقبولة: <25%. الفراغات لها تأثير حراري ضئيل. النيتروجين غير ضروري. إنحسر الهواء يكفي.
هل يستطيع النيتروجين تحقيق المستوى 1 بدون فراغ؟لا - يصل النيتروجين وحده إلى الحد الأدنى من الفراغات بنسبة 5-8% بسبب غازات التدفق المحتبسة. بالنسبة للفراغات التي تقل عن 5% (أمر بالغ الأهمية بالنسبة إلى وحدات SiC MOSFETs أو أجهزة GaN)، فإنك تحتاج إلى إعادة تدفق الفراغ (يزيل الغازات بعد ذوبان اللحام). النيتروجين + الفراغ يحقق 1-3% من الفراغات.
بروتوكول اختبار للروبوت الصناعي PCBA: قياس الفراغات على 10 لوحات. إذا كان المتوسط > 15%، أضف النيتروجين. إذا كان متوسط 8-15% وتبديد الطاقة أقل من 2 وات لكل مكون، يكون الهواء مقبولًا. إذا كان <8% مطلوبًا، فحدد تحسين النيتروجين بالإضافة إلى الاستنسل (عبر الوسادة الحرارية لتحرير التدفق).
Q3: هل يمكنني تحويل فرن إعادة تدفق الهواء الموجود لدي إلى نيتروجين لإنتاج الروبوت الصناعي PCBA؟
ج:نعم، ولكن مع ثلاثة تعديلات غير قابلة للتفاوض. تحاول العديد من الشركات المصنعة إجراء تحويل جزئي وتفشل.
التعديل 1 - إغلاق الفرن
تحتوي أفران إعادة تدفق الهواء على فجوات عند ستائر الدخول/الخروج وبين المناطق. تتطلب نقاء النيتروجين دخول الأكسجين <50 لتر/دقيقة. ثَبَّتَ:
- ستائر مغناطيسية مزدوجة الطبقة (تحل محل السلاسل البسيطة)
- التحكم في الضغط الإيجابي (1-2 مم H₂O داخل الفرن)
- قم بإغلاق جميع لوحات الوصول باستخدام حشوات السيليكون ذات درجة الحرارة العالية
بدون الختم، سوف تستهلك 3-5 × المزيد من النيتروجين (التكلفة 0.30 دولار - 0.50 دولار لكل لوح) ولا يزال لديك 5000 جزء في المليون O₂ في الذروة - أسوأ من فرن الهواء المضبوط بشكل صحيح.
التعديل 2 - نظام مراقبة الأكسجين
قم بتركيب جهازي استشعار زركونيا O₂: أحدهما في منطقة التسخين المسبق، والآخر في منطقة ذروة التدفق. يجب معايرة أجهزة الاستشعار شهريا. يتخطى العديد من مصنعي PCBA للروبوتات الصناعية المعايرة، ثم يتساءلون عن سبب إلغاء المرتجعات.
التعديل 3 - الناقل والتشحيم
تتبخر مواد تشحيم ناقل الفرن القياسية في النيتروجين (غياب الأكسجين يغير درجة حرارة التحلل). استخدم شحم البيرفلورو بولي إيثر (PFPE). العلامات التجارية Kester أو Klüber. سوف تلوث مواد التشحيم القياسية اللوحة وتنتج كرات لحام.
تكلفة التحويل والجدول الزمني:
- المعدات: 8000 دولار - 15000 دولار (الأختام والستائر وأجهزة الاستشعار وأجهزة التحكم في التدفق)
- التركيب: توقف لمدة يومين
- إمداد النيتروجين: خزان سائل أو مولد PSA (إيجار 300 دولار - 500 دولار شهريًا)
- فترة الاسترداد لحجم PCBA للروبوت الصناعي > 50,000/سنة: 6-8 أشهر (من انخفاض عمليات إعادة العمل والعائدات الميدانية)
لا تحويلإذا كان حجمك السنوي أقل من 20000 لوحة. استخدم الشركة المصنعة المتعاقدة التي لديها بالفعل إعادة تدفق النيتروجين بدلاً من ذلك.
مصفوفة القرار - هل يجب عليك استخدام النيتروجين؟
عامل إنحسر الهواء كافٍ، يوصى بالنيتروجين، الوسادات الحرارية > 25 مم² لا نعم، مكونات ذات قاعدة نحاسية مكشوفة (QFN، DFN) لا نعم درجة BGA < 0.8 مم لا نعم تشغيل الروبوت PCBA > 60 درجة مئوية محيطة لا نعم، هدف الموثوقية الميدانية < 0.5% فشل سنويًا لا نعم، لحام خالٍ من الرصاص (SAC305) بدون تنظيف التدفق في بعض الأحيان بالنسبة للوحات الكبيرة، الحجم أقل من 10000 لوح/سنة نعم لا (تكلفة غير فعالة)
التوصية النهائية

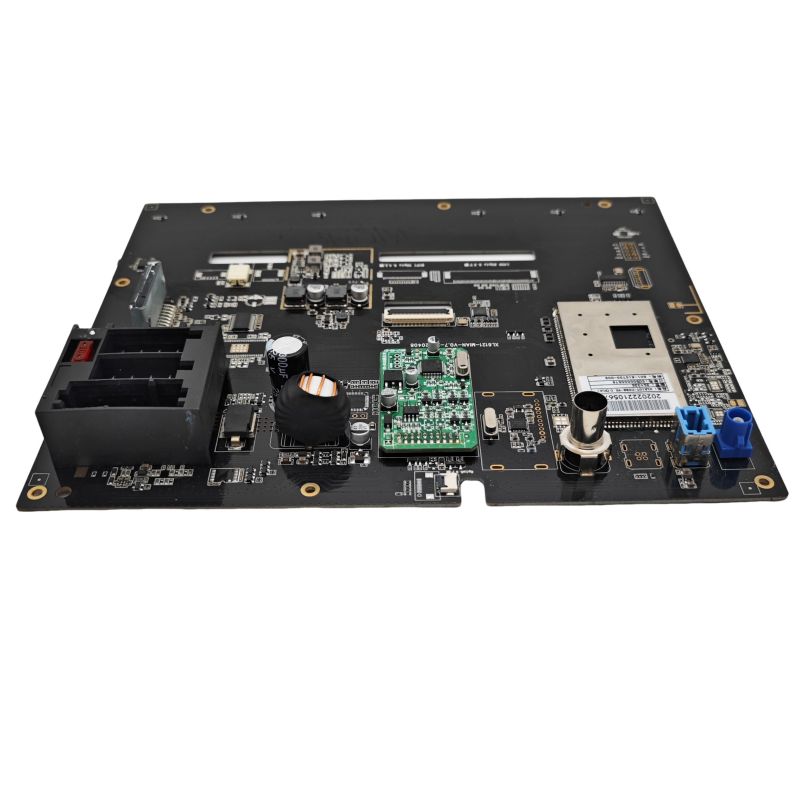

إن إعادة تدفق النيتروجين أمر منطقي بالنسبة للروبوت الصناعي PCBA الذي يحتوي على:
- وسادات حرارية كبيرة (> 25 مم²)
- BGAs أو QFNs مع منصات القالب المكشوفة
- أي مرحلة طاقة تتبدد فيها أكبر من 5 وات لكل مكون
- متطلبات الموثوقية < 1% فشل ميداني على مدى 5 سنوات
لا يعتبر النيتروجين منطقيًا بالنسبة للروبوت الصناعي البسيط منخفض الطاقة PCBA (واجهات الاستشعار ولوحات الإدخال / الإخراج) بمكونات صغيرة ولا توجد بها تحديات حرارية.
نصيحة عملية: إجراء تجربة 100 لوحة في النيتروجين. إفراغ الأشعة السينية. قارن بنتائج تدفق الهواء الحالية. إذا قلت مساحة الفراغ بأكثر من 50%، استخدم النيتروجين. إذا كان التخفيض أقل من 30%، فإن تصميم التدفق أو الاستنسل الخاص بك هو المشكلة الحقيقية - قم بإصلاحها أولاً.
