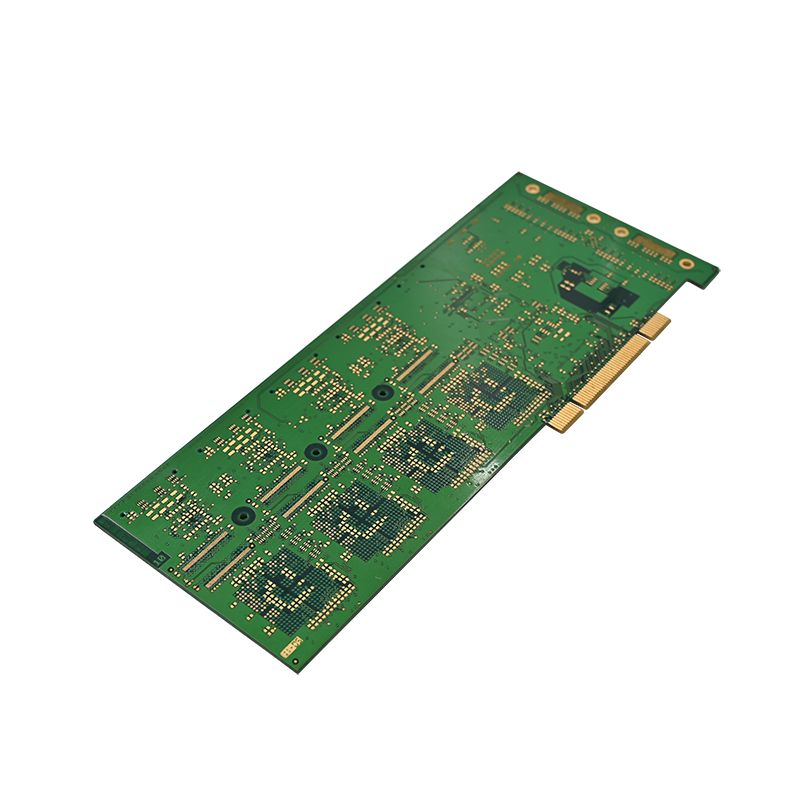

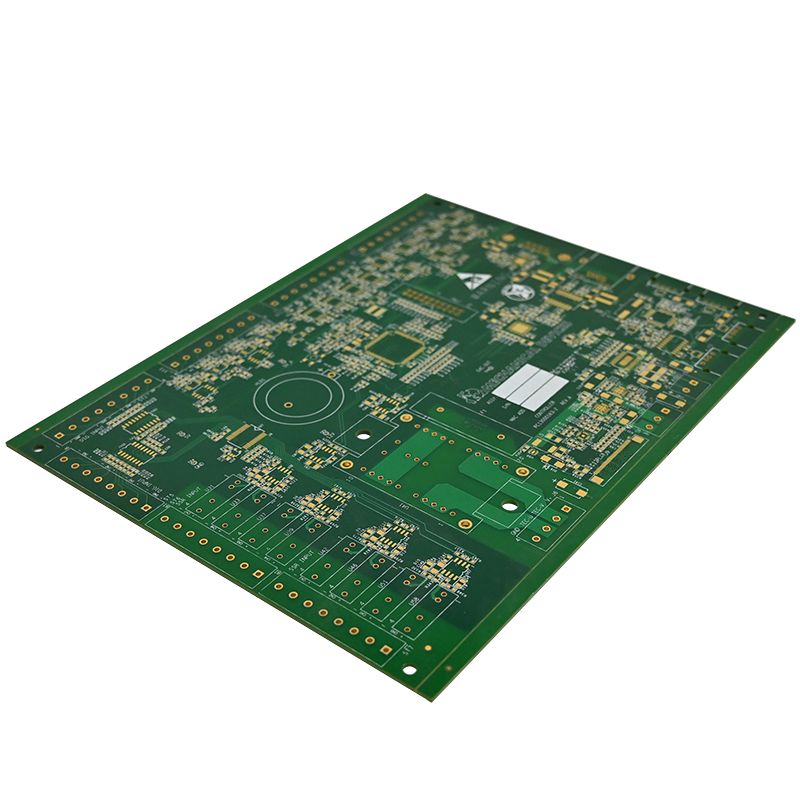

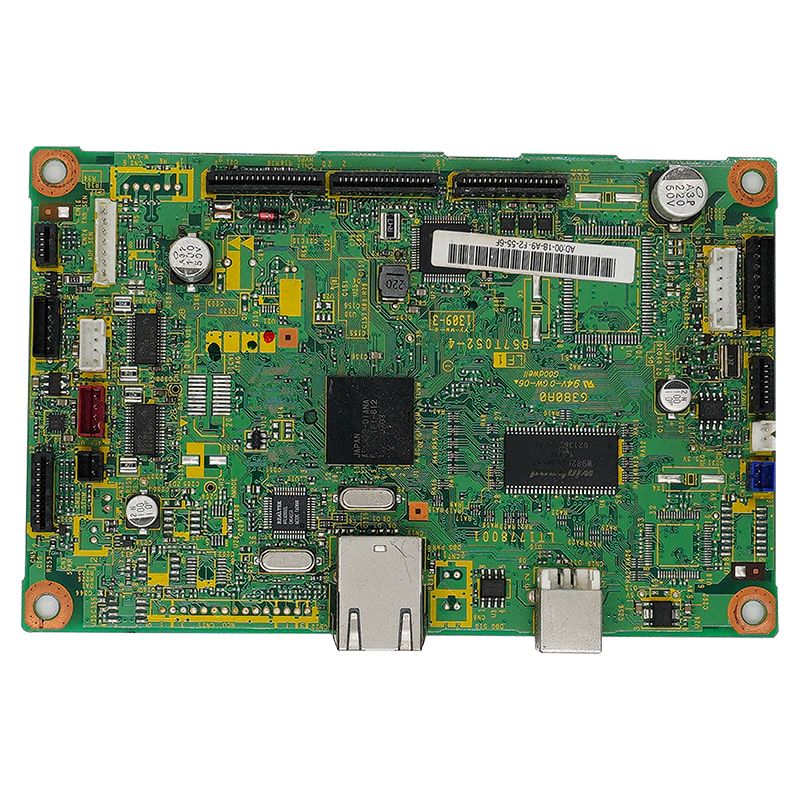

الاستشعار PCBA

مستشعر PCBA، أو مجموعة لوحات الدوائر المطبوعة للمستشعر، هو "مركز التحكم الأساسي" لأجهزة الاستشعار المختلفة. إنه يحقق وظائف الحصول على الإشارة وتحويلها ونقلها ومعالجتها من خلال التجميع الدقيق للمكونات الإلكترونية مثل رقائق المستشعر والمكثفات والمقاومات والموصلات على لوحة PCB مخصصة.

يوني اكسبلور الالكترونيةتم تصميم وتصنيع مستشعر PCBA باستخدام تقنية HDI (الربط عالي الكثافة). على عكس مركبات ثنائي الفينيل متعدد الكلور التقليدية، فإنه يعمل على تحسين التكامل واستخدام مساحة لوحة الدائرة بشكل كبير من خلال فتحات صغيرة، ومنافذ عمياء ومدفونة، وعرض الخطوط الدقيقة والتباعد، وتقنية عبر اللوحة. وهذا يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب حجمًا صغيرًا ودقة عالية وموثوقية عالية، مثل أجهزة استشعار ضغط إطارات السيارات وأجهزة استشعار درجة الحرارة والرطوبة الصناعية وأجهزة استشعار اللمس للأجهزة المنزلية وأجهزة استشعار الأكسجين في الدم الطبية.

التكنولوجيا الأساسية:

لضمان أداء وموثوقية مستشعر PCBA، فإننا نلتزم بشدة بمواصفات تصميم تقنية HDI. بدءًا من تخطيط الحلول وحتى التصنيع، تركز كل خطوة على "التكيف مع احتياجات أجهزة الاستشعار وتحسين جودة الإشارة". أبرز العمليات الأساسية هي كما يلي:

1. تحليل المتطلبات المخصصة: مطابقة معلمات المستشعر بدقة

في مرحلة التصميم الأولية، يتواصل فريقنا الهندسي على نطاق واسع مع العملاء لتوضيح المتطلبات الوظيفية لجهاز الاستشعار، وقيود الحجم، وبيئة التشغيل، وتردد الإشارة، والمعلمات الأساسية الأخرى. ويشكل هذا الأساس لتحديد عدد الطبقات والمواد ومسار العملية لمستشعر PCBA، وتجنب الإفراط في التصميم أو الأداء غير الكافي.

2. تصميم التراص متعدد الطبقات: تحقيق التصغير والتكامل العالي

باستخدام هيكل تكديس اللوحة متعدد الطبقات HDI المكون من 4 إلى 12 طبقة، تحل الممرات العمياء والمدفونة محل الفتحات التقليدية، مما يقلل المساحة التي تشغلها لوحة الدائرة ويحسن تخطيط الدائرة لحل تحديات توصيل الأسلاك للمكونات عالية الكثافة. يسمح هذا التصميم بتقليل حجم PCBA بنسبة 30%-50%، مما يتكيف بشكل مثالي مع منتجات الاستشعار المصغرة.

3. عرض الخطوط الدقيقة والتباعد + تقنية Via-in-Pad: تحسين استغلال المساحة

يمكن أن يصل عرض الخط والتباعد إلى 3 مل/ 3 مل، مما يلبي متطلبات اللحام والأسلاك للمكونات عالية الكثافة؛

يتم استخدام تقنية Via-in-Pad لتصميم فتحات التوصيل مباشرة أسفل منصات المكونات، مما يوفر مساحة لوحة الدائرة بشكل كبير ويقلل مسارات نقل الإشارة، وبالتالي تحسين سلامة الإشارة.

4. اختيار مواد الركيزة عالية الجودة: موازنة الإشارة والأداء الحراري

بناءً على سيناريو التطبيق الخاص بـالاستشعار PCBA، يتم اختيار المواد الأساسية عالية الجودة مثل FR-4 (للتطبيقات التقليدية)، وشرائح Rogers عالية التردد (لأجهزة الاستشعار عالية التردد)، وركائز الألومنيوم (لمتطلبات تبديد الحرارة العالية) لضمان أن لوحة الدائرة تتمتع بسلامة إشارة جيدة، ومقاومة للحرارة، وقوة ميكانيكية، ويمكن أن تعمل في نطاق درجة حرارة واسع من -40 درجة مئوية إلى 125 درجة مئوية.

5. تحسين الطاقة والتأريض: تقليل التداخل الكهرومغناطيسي

تم تصميم طبقات الطاقة والأرض الكاملة في لوحة متعددة الطبقات لتشكيل طبقة حماية، مما يقلل بشكل فعال من ضوضاء الطاقة والتداخل الكهرومغناطيسي (EMC)، مما يضمن عدم تداخل الإشارات التي يجمعها المستشعر، ويحسن دقة قياس مستشعر PCBA.

6. تصميم الإدارة الحرارية: حل تحديات تبديد الحرارة

بالنسبة لمكونات أجهزة الاستشعار عالية الطاقة، تم تصميم المجاري الحرارية والطائرات الأرضية النحاسية على PCBA لتبديد الحرارة الناتجة عن المكونات بسرعة، مما يمنع تدهور الأداء أو تقصير العمر الافتراضي بسبب درجات الحرارة المرتفعة.

الإنتاج ومراقبة الجودة: ضمان الجودة الشامل لـ UNIXPLORE

يحدد مستشعر PCBA، باعتباره المكون الأساسي للمستشعر، استقرار المنتج بشكل مباشر. أنشأت UNIXPLORE نظامًا شاملاً لفحص الجودة بدءًا من "شراء المواد الخام وحتى تسليم المنتج النهائي" للتأكد من أن كل مستشعرPCBAيلبي متطلبات العملاء:

1. شراء المواد الخام: المنتجات الأصلية مضمونة ويمكن تتبعها

لقد أنشأنا شراكات طويلة الأمد مع موردي المكونات المشهورين عالميًا (مثل TI، وST، وInfineon). يتم شراء جميع المكونات من خلال القنوات المشروعة، وتوفير شهادات ضمان المصنع الأصلية وأكواد تتبع المواد للتخلص من المنتجات المقلدة ودون المستوى المطلوب.

2. معدات الإنتاج: خط الإنتاج الآلي عالي الدقة

مجهزة بمعدات متقدمة مثل آلات وضع SMT عالية السرعة من Yamaha، وأفران لحام بإعادة التدفق ذات 10 مناطق، وأدوات فحص AOI الأوتوماتيكية بالكامل، فإننا نحقق الأتمتة في وضع المكونات واللحام والاختبار. يمكن أن تصل دقة التنسيب إلى ±0.02 مم، مما يضمن جودة اللحام.

3. الاختبار الثلاثي: ضمان الأداء المستقر

يخضع كل PCBA للاختبارات التالية قبل مغادرة المصنع:

الاختبارات الكهربائية: اختبار المسبار الطائر / اختبار قاعدة المسامير للكشف عن الأعطال الكهربائية مثل الدوائر المفتوحة والدوائر القصيرة؛

الاختبار الوظيفي: محاكاة بيئة العمل الفعلية لاختبار الحصول على إشارة المستشعر وأداء الإرسال؛

اختبار الموثوقية: اختبارات التقادم في درجات الحرارة العالية والمنخفضة، واختبارات الاهتزاز، واختبارات رش الملح لضمان قدرة المنتج على التكيف مع البيئات القاسية.

4. القدرة الإنتاجية: تلبية احتياجات الطلب المتنوعة

حاليًا، تصل طاقتنا الإنتاجية السنوية إلى 1.5 مليون PCBAs و150,000 منتج نهائي. سواء كانت أوامر عينة صغيرة أو أوامر الإنتاج الضخم ذات الحجم الكبير، يمكننا التسليم في الوقت المحدد.
