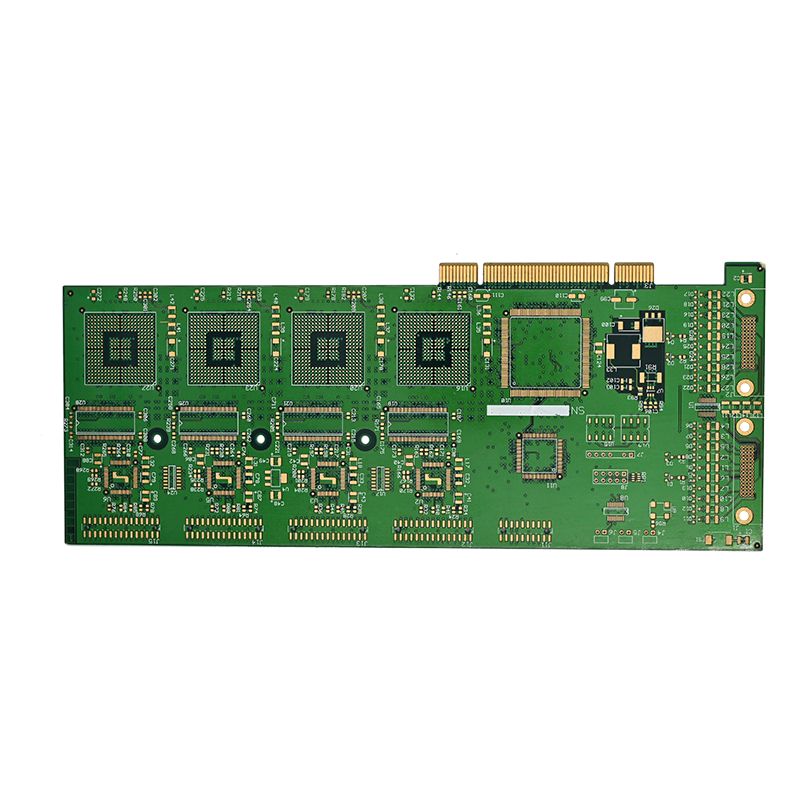

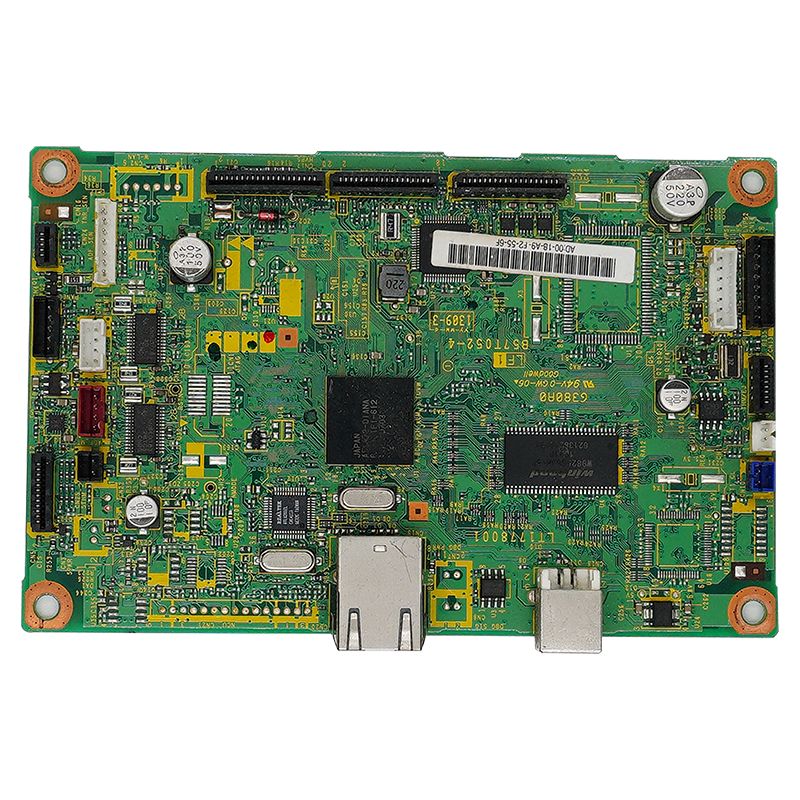

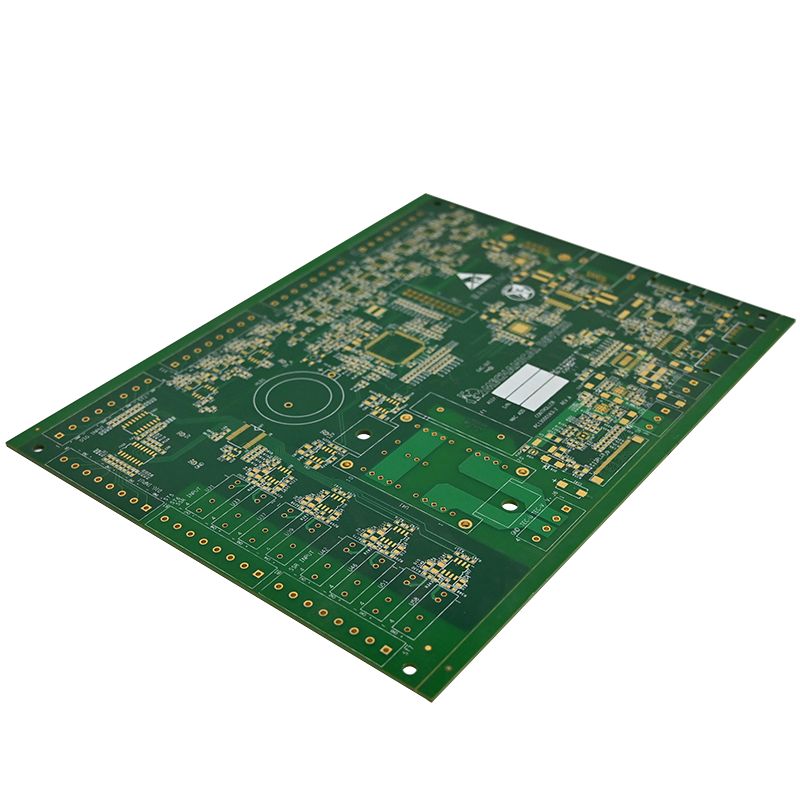

روبوت اللحام PCBA

الميزات التقنية الأساسية

1. التحكم المتقدم في الحركة

التكامل الكينماتيكي العكسي: يستخدم طرق معلمة D-H لرسم خرائط سلسة بين المتغيرات المشتركة وأوضاع المؤثر النهائي.

تخطيط المسار السلس: تعمل خوارزميات الاستيفاء المتقدمة على تحسين منحنيات السرعة، مما يضمن انتقالات سلسة في اللحامات المموجة أو المجزأة مع تجنب التفردات.

التعاون متعدد المحاور: يدعم التحكم المتزامن في الوصلات المتعددة لمسارات اللحام المعقدة مع وجود خطأ في دقة التحكم ضمن ±0.05 مم.

2. التكيف مع عملية اللحام

ضبط المعلمة في الوقت الحقيقي: يضبط ديناميكيًا سرعة تغذية السلك والتيار والجهد بناءً على إشارات ردود الفعل القوسية.

تحسين المسار المجزأ: معالجة خاصة للأقسام الانتقالية في اللحامات المموجة لضمان اتساق الخرزة وسلامة المفاصل.

3. الموثوقية الصناعية

بنية مضادة للتداخل: تصميم متخصص لعزل ضوضاء اللحام عالية الطاقة عن الدوائر المنطقية الحساسة.

بروتوكولات الاتصال: واجهات جاهزة للاستخدام لتكامل EtherCAT وProfinet وPLC.

التميز في التصنيع

كيفية تصميم روبوت لحام PCBA

يتطلب تصميم روبوت لحام عالي الأداء PCBA دراسة شاملة لأبعاد متعددة، بدءًا من تخطيط بنية النظام وحتى تصنيع الأجهزة والتحكم في البرامج والتحقق النهائي. فيما يلي تفاصيل نقاط التصميم الرئيسية للتأكد من أن المنتج يلبي المتطلبات القاسية لسيناريوهات اللحام الصناعي.

1. هندسة النظام والتخطيط الوظيفي

يحتاج روبوت اللحام PCBA إلى تحقيق التكامل السلس بين الوحدات الوظيفية المتعددة، التي تغطي التحكم في الحركة، وإدارة طاقة اللحام، وواجهات الاستشعار، ووحدات الاتصال، لتشكيل نظام تحكم مستقر وفعال.

قسم التحكم في الحركة: يدعم تخطيط المسار التعاوني متعدد المحاور (مثل التحكم 4-DOF في نظام الإحداثيات الديكارتية)، ويحول مسار المستجيب النهائي لشعلة اللحام إلى أوامر زاوية مشتركة من خلال خوارزمية الحركية العكسية، مما يضمن دقة مسار اللحام.

قسم عملية اللحام: يمكنه ضبط معلمات اللحام في الوقت الفعلي وفقًا لمواد اللحام المختلفة وأنواع الوصلات. على سبيل المثال، في اللحامات المموجة، يتم اعتماد التحكم المجزأ (مثل المقاطع الانتقالية التي تربط المقاطع المستقيمة) لتجنب عيوب اللحام وضمان استقرار اللحام.

واجهة الاتصال: تحتفظ بواجهات اتصال من الدرجة الصناعية مثل EtherCAT أو Profinet، والتي يمكنها تحقيق تفاعل فعال للبيانات مع أجهزة الكمبيوتر العليا أو PLCs، مما يسهل التحكم المتكامل في خط الإنتاج بأكمله.

2. تصميم الأجهزة وتصنيع PCBA

مع أخذ PCBA باعتباره جوهرًا، يلتزم تصميم الأجهزة بمبادئ الموثوقية العالية، ومكافحة التداخل القوية، والدقة العالية، ويتحكم بشكل صارم في كل رابط من عملية التصنيع لضمان جودة المنتج.

مرحلة تصميم ثنائي الفينيل متعدد الكلور: إجراء التحقق من عقلانية تخطيط الدائرة من خلال تقنية المحاكاة، مع التركيز على التحكم في دقة الدائرة (الخطأ في حدود ±0.05 مم) وموثوقية اتصال الطبقات البينية لتجنب تداخل الإشارة.

اختيار المكونات: تعتمد المكونات الرئيسية (مثل وحدات التحكم الدقيقة ورقائق محرك الطاقة) جميعها منتجات من الدرجة الصناعية، وتخضع لفحص صارم للموردين وفحص المواد الواردة لضمان التشغيل المستقر في البيئات الصناعية القاسية.

عملية التصنيع: تتضمن العملية برمتها إعداد المواد (خطأ في الأبعاد ضمن ±0.1 مم)، والحفر بالليزر (دقة الثقب الصغير أقل من 0.2 مم)، وطلاء النحاس، والحفر الكيميائي الضوئي، وطباعة قناع اللحام، وما إلى ذلك، لضمان سلامة الدائرة والقدرة على التكيف البيئي.

عملية اللحام: الجمع بين وضع SMT (مثل المكونات المعبأة عالية الدقة 0402/0201) مع إدخال DIP (للأجهزة عالية الطاقة)، ​​واستخدام تقنيات لحام إعادة التدفق واللحام الموجي لضمان موثوقية اتصال المكونات؛ وأخيرًا، قم بإزالة التدفق المتبقي من خلال عملية التنظيف لتحسين استقرار المنتج.

3. التحكم بالبرمجيات وتنفيذ الخوارزميات

يحقق النظام البرمجي لروبوت اللحام PCBA تكاملًا عميقًا للتحكم في الحركة وعملية اللحام، ويستخدم خوارزميات عالية الأداء لضمان دقة اللحام وكفاءته.

حل الكينماتيكا العكسية: استخدم طريقة المعلمة DH لتأسيس علاقة التعيين بين متغيرات المفصل ووضعية المؤثر النهائي، ومعالجة مسار اللحام في أجزاء (مثل الأجزاء الانتقالية والأجزاء المستقيمة من اللحامات المموجة) لضمان استمرارية الحركة وسلاسةها.

خوارزمية تخطيط المسار: إنشاء مسارات حركة مشتركة سلسة، وتجنب النقاط المفردة في عملية الحركة، وتحسين منحنى السرعة من خلال خوارزمية الاستيفاء لتقليل أخطاء اللحام الناتجة عن طفرة الحركة.

تعديل المعلمة في الوقت الحقيقي: استنادًا إلى إشارات التغذية المرتدة (مثل جهد القوس وشكل موجة التيار)، قم بضبط سرعة تغذية السلك وتيار اللحام ديناميكيًا للتكيف مع التغيرات في ظروف اللحام وضمان جودة اللحام المتسقة.

حول UNIXPLORE: شريك PCBA الموثوق به

تاريخنا

تأسست شركة Unixplore Electronics Co.,Ltd في عام 2011، وقد ركزت على تقديم خدمات التصنيع الإلكتروني بعقد تسليم المفتاح الشامل، والتي تغطي تصميم وتصنيع PCB وPCBA، وشراء الأجزاء، وتجميع SMT وDIP، والبرمجة، والاختبار الوظيفي، والطلاء المطابق، وبناء الصناديق، وتجميع الأسلاك والكابلات، وتجميع المنتجات النهائية، والتعبئة، وما إلى ذلك. تُستخدم منتجاتنا على نطاق واسع في الأجهزة المنزلية، والسيارات، وأنظمة الأمن، والإلكترونيات الاستهلاكية، والتحكم الصناعي، والمعدات الطبية، والرعاية الصحية، والمنزل الذكي، والجيش، والطيران وغيرها من المجالات.

مجالات التطبيق

الأجهزة المنزلية · التحكم الصناعي · السيارات · الأجهزة الإلكترونية الاستهلاكية · المعدات الطبية · نظام الأمان · الرعاية الصحية · إضاءة LED

قوة مصنعنا

القدرة الإنتاجية: الطاقة الإنتاجية السنوية لأكثر من 1,500,000 PCBAs و150,000 مجموعة من تجميع المنتجات النهائية، والتي يمكن أن تلبي احتياجات كل من طلبات الدفعات الكبيرة والصغيرة.

مفهوم التعاون: ملتزمون بإقامة علاقات تعاون بناءة طويلة الأمد مع العملاء العالميين، مع التركيز على تحسين الجودة وتحسين التكلفة، والالتزام بمبدأ "أفضل جودة، تسليم أسرع، تكلفة أقل، عدم وجود مخاطر".

مرونة الطلب: قبول طلبات الكمية الصغيرة، وعدم وجود قيود على موك، والدعم الكامل للاحتياجات المخصصة للعملاء.

شهادة لدينا

لقد حصلت عملياتنا على شهادة ISO 9001:2015 ومعيار IPC-610E، ونطبق بدقة نظام إدارة الجودة الدولي لضمان أن كل منتج يلبي معايير الجودة العالية.

معدات الإنتاج

لدينا مصنع مملوك ذاتيًا تبلغ مساحته أكثر من 3000 متر مربع، ومجهز بمعدات إنتاج واختبار احترافية لتوفير دعم قوي لجودة المنتج:

فريق البحث والتطوير: 20 مهندسًا متخصصًا في البحث والتطوير، يقدمون الدعم الفني للتصميم المخصص وتحسين المنتج.

خطوط الإنتاج: 6 خطوط إنتاج SMT، 4 خطوط تجميع DIP، خطين لتجميع المنتجات النهائية، لتحقيق إنتاج فعال وآلي.

معدات الاختبار: غرفتان لاختبار التقادم، وغرفتان لاختبار درجة الحرارة العالية والمنخفضة، ومجموعة متنوعة من أدوات الاختبار المتقدمة، والتي يمكنها تنفيذ العديد من اختبارات الاستقرار والموثوقية والوظيفية على PCBA.

المعدات الرئيسية: آلة Yamaha SMT عالية السرعة، آلة لحام بإعادة التدفق بـ 10 مناطق درجة حرارة، آلة لحام بإعادة التدفق بـ 9 مناطق بدرجات حرارة، وما إلى ذلك، مما يضمن دقة وكفاءة الإنتاج.

دعوة للتعاون

نحن نرحب ترحيبا حارا بك ODM/OEM PCBA وطلبات المنتجات الإلكترونية النهائية. سواء كان لديك مشاريع تجميع إلكترونية مخصصة أو كنت بحاجة إلى خدمات تصنيع PCBA احترافية، فلا تتردد في الاتصال بنا اليوم، وسوف نقدم لك حلولًا عالية الجودة وفعالة وفعالة من حيث التكلفة.
