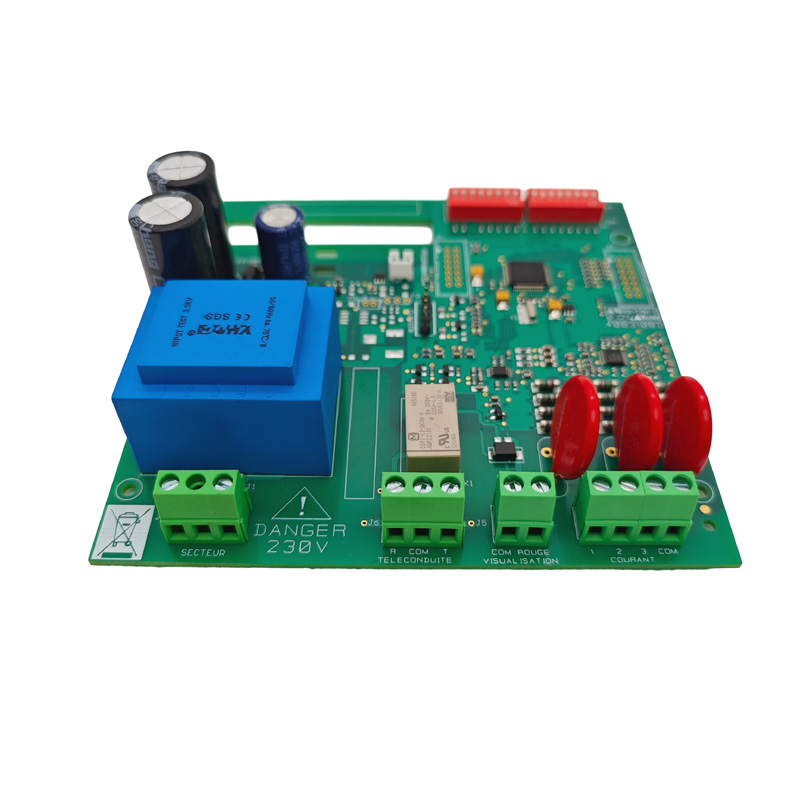

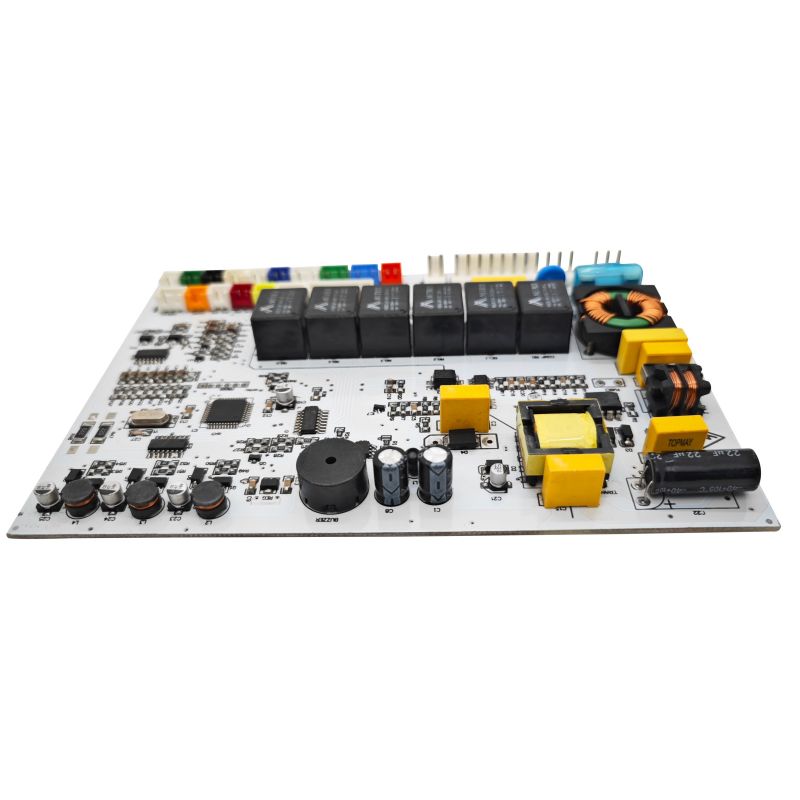

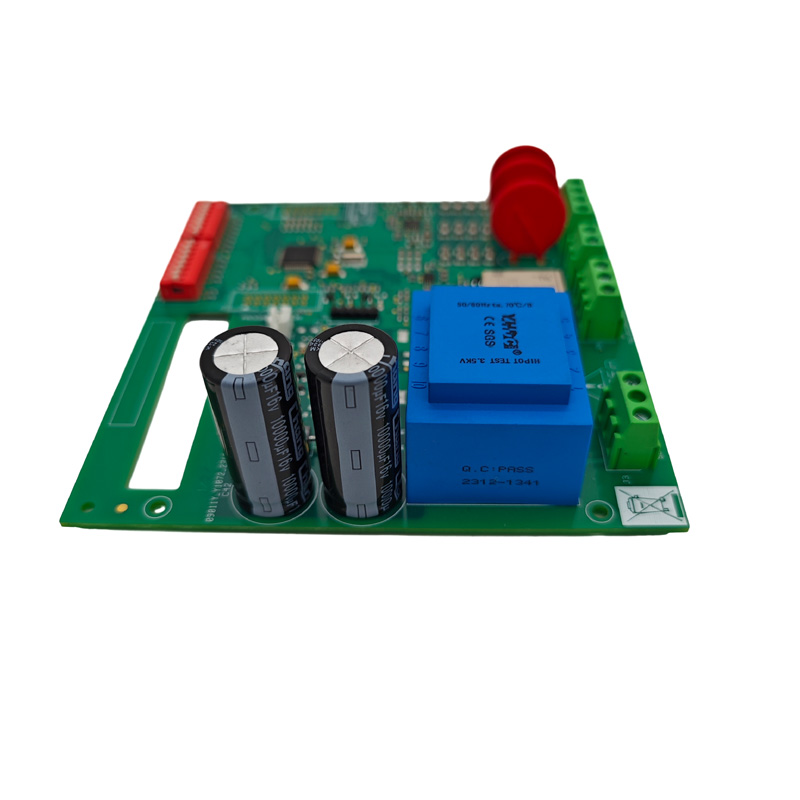

سونار الصيد PCBA

أنظمة سونار الصيد (مكتشفات الأسماك) هي أنظمة إلكترونية أساسية للاستكشاف البحري والتصوير تحت الماء، وتستخدم في المقام الأول لتحديد مواقع أسراب الأسماك، وقياس عمق المياه، وتصوير تضاريس قاع البحر. باعتبارنا شركة تصنيع PCBA متخصصة في أنظمة سونار الصيد، فإننا نقدم خدمات شاملة تتراوح من تصميم الحلول وتصنيع ثنائي الفينيل متعدد الكلور وتجميع SMT إلى تجميع الوحدة النهائية والاختبار الوظيفي.

إرسال استفسار

وصف المنتج

يعد نظام سونار الصيد (مكتشف الأسماك) هو المكون الإلكتروني الأساسي في معدات الكشف البحري، ويستخدم على نطاق واسع في الصيد الترفيهي والصيد التجاري والاستكشاف تحت الماء. باعتبارنا مزودًا محترفًا لخدمات تصنيع PCBA، فإننا نقدم حلولاً متكاملة بدءًا من التصميم وحتى تجميع المنتج النهائي، مما يضمن التشغيل الموثوق به في البيئات البحرية القاسية التي تتميز برذاذ الملح والرطوبة العالية والتقلبات الشديدة في درجات الحرارة.

مجموعتان أساسيتان لسونار الصيد PCBA

يتكون نظام السونار من مجموعتين إلكترونيتين، لكل منهما متطلبات PCBA مختلفة بشكل واضح:

العرض/المعالج PCBA

معالجة إشارات السونار – تحويل أصداء العودة إلى صور رقمية
تكامل نظام تحديد المواقع العالمي (GPS) - الجمع بين بيانات الموقع وقراءات السونار
عرض القيادة - التحكم في إخراج شاشة LCD أو شاشة اللمس
تفاعل واجهة المستخدم - زر القراءة أو المدخلات التي تعمل باللمس

محول PCBA

توليد النبض – إنشاء رشقات نارية عالية الجهد (±40 فولت إلى ±100 فولت) عند ترددات السونار
استقبال الصدى - تضخيم وتكييف إشارات الإرجاع الضعيفة (نطاق ميكروفولت)
تحويل الإرسال/الاستقبال – التبديل السريع بين أوضاع الإرسال والاستقبال
مطابقة المعاوقة - مطابقة خصائص الكابل ومحول الطاقة

اتجاه التصنيع الحديث: تستخدم الآن محولات طاقة الصيد المتطورة تقنية SMT، مع آلات الانتقاء والمكان التي تقوم بتركيب عناصر كهرضغطية مباشرة على PCBA، لتحل محل الموضع اليدوي لبلورات السيراميك لتحسين الدقة وخفض التكلفة.

المواصفات الفنية الأساسية

المعلمة	المياه الضحلة (0-200 قدم)	المياه العميقة (200-1000 قدم+)
التردد النموذجي	200 كيلو هرتز	50 كيلو هرتز أو 38 كيلو هرتز
الطول الموجي/القرار	أقصر = تفاصيل أعلى	أطول = اختراق أكبر للعمق
نقل الطاقة	1 كيلو واط	4 كيلو واط (الدرجة التجارية)
نقل الجهد	±40 فولت إلى ±60 فولت	± 80 فولت إلى ± 100 فولت

التكوينات المتاحة

تردد واحد، شعاع واحد: 38 كيلو هرتز، 50 كيلو هرتز، 200 كيلو هرتز @ 1 كيلو واط
التردد المزدوج، شعاع واحد: 38/200 كيلو هرتز أو 50/200 كيلو هرتز (شائع لصيد الأسماك)
الطاقة العالية: تكوين تجاري للمياه العميقة بقدرة 4 كيلووات

المواصفات الفيزيائية لـ PCBA

المعلمة	العرض/المعالج	الجمعية محول
مادة اللوحة	FR4 (قياسي)	High-Tg FR4 أو ثنائي الفينيل متعدد الكلور المرن
عدد الطبقات	4-8 طبقات	2-4 طبقات
وزن النحاس	1-2 أوقية (إشارة)، 2 أوقية (طاقة)	2 أوقية كحد أدنى (نبضات التيار العالي)
الانتهاء من السطح	إنيج أو أوسب	ENIG (مقاومة التآكل)
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية	-40 درجة مئوية إلى +85 درجة مئوية
طلاء مطابق	مُستَحسَن	إلزامية (البيئة البحرية)

ستة اعتبارات التصميم الحاسمة

1. سلامة الإشارة – ضمان دقة الكشف

تتراوح ترددات السونار من 50 كيلو هرتز إلى أكثر من 900 كيلو هرتز. يؤثر تخطيط PCBA بشكل مباشر على نطاق الكشف ودقته:

آثار يتم التحكم فيها بالمعاوقة: 50 أوم أو 75 أوم نموذجية لكابلات محول الطاقة
أطوال التتبع المتطابقة: بالنسبة لمحولات الطاقة ذات المصفوفة الطورية، يجب أن يكون لجميع آثار العناصر طول كهربائي متطابق
حلقات الحماية: تحيط بالمدخلات التناظرية الحساسة مع آثار مؤرضة لرفض الضوضاء
أسس تناظرية/رقمية منفصلة: قم بالتوصيل عند نقطة نجمة واحدة بالقرب من مدخل الطاقة

2. الحماية من الرطوبة – عامل الموثوقية رقم 1

تعرض البيئات البحرية ثنائي الفينيل متعدد الكلور لرذاذ الملح والتكثيف والغمر المباشر. الطلاء المطابق غير قابل للتفاوض:

نوع الطلاء	أفضل ل	الايجابيات	سلبيات
أكريليك (AR)	الاستخدام البحري العام	سهل التطبيق، قابل لإعادة العمل	مقاومة كيميائية معتدلة
سيليكون (ريال سعودي)	التقلبات الشديدة في درجات الحرارة	نطاق درجة حرارة مرن وواسع (-55 درجة مئوية إلى +200 درجة مئوية)	من الصعب إزالتها
يوريتان (UR)	الغمر بالمياه المالحة لفترة طويلة	مقاومة ممتازة للمواد الكيميائية/الملح	من الصعب إعادة العمل

أهداف تصنيف IP:

وحدة العرض: IP65 الحد الأدنى (مقاومة للغبار ورذاذ الماء)
مجموعة محول الطاقة: IP68 كحد أدنى (مقاومة للغمر حتى عمق 1 متر فما فوق)

3. تبديل الإرسال/الاستقبال (T/R) - حماية جهاز الاستقبال الحساس

لا يمكن لمحول السونار أن يرسل ويستقبل في وقت واحد. يجب أن يشتمل PCBA على مفتاح T/R يحمي مضخم الصوت منخفض الضوضاء الحساس (LNA) من نبض الإرسال عالي الجهد:

حماية ثلاثية الطبقات: دائرة المروحية + مشبك الجهد + مقاومة السلسلة
زمن الاستجابة: <10 ميكروثانية (عمق 1 قدم في المياه الضحلة = 2 ميكروثانية ذهابًا وإيابًا)
تصنيف حماية جهاز الاستقبال: البقاء على قيد الحياة عند قمم ± 100 فولت عند إدخال ± 5 فولت

4. تصميم مضخم الطاقة

يعزز إشارة المستوى المنطقي لوحدة MCU (5V) إلى الجهد المطلوب لتشغيل محول الطاقة:

منصة	مدخل	الإخراج	يكسب
مذبذب	MCU نبض الزناد	200 كيلو هرتز، 500 ميكروثانية تنفجر عند 5 فولت	لا يوجد
سائق موسفيت	منطق 5V	محرك البوابة 12 فولت	~2x
دوائر الطاقة MOSFETs	تبديل 12 فولت	± 40 فولت إلى ± 60 فولت موجة جيبية (جسر H)	~8x

5. سلسلة الاستقبال – التضخيم والتصفية

الأصداء المرتدة ضعيفة للغاية (مللي فولت أو ميكروفولت). تتطلب سلسلة الاستقبال مكاسب عالية مع ضوضاء منخفضة:

منصة	وظيفة	الربح النموذجي
المروحية (حماية T/R)	ينقطع الاتصال أثناء الإرسال	غير متاح (التمرير)
مضخم صوت منخفض الضوضاء (LNA)	تضخيم المرحلة الأولى (أقل مستوى من الضوضاء)	20-40 ديسيبل
مرشح ممر الموجة	يزيل الضوضاء خارج النطاق (200 كيلو هرتز ± 10 كيلو هرتز)	-3 ديسيبل عند القطع
مكبر للصوت الثانوي	يجلب الإشارة إلى نطاق ADC	20-40 ديسيبل
كاشف الذروة	يحول مغلف RF إلى DC للنطاق	لا يوجد

6. تصميم إمدادات الطاقة

يولد قضبان جهد نظيفة متعددة من مدخل بطارية بحرية واحدة 12 فولت:

السكك الحديدية	حاضِر	تموج التسامح	تستخدم ل
5 فولت	500mA-2A	<50 مللي فولت	MCU، المنطق، العرض
3.3 فولت	100mA-500mA	<30 مللي فولت	DSP، ADC، التناظرية الدقيقة
±12 فولت إلى ±15 فولت	100mA-500mA	<100 مللي فولت	مضخم التشغيل، LNA
± 40 فولت إلى ± 100 فولت	1A-5A (نبضي)	لا يوجد	مضخم الطاقة (الإرسال فقط)

توصية: استخدم منظمات تبديل منفصلة للقضبان الرقمية والتناظرية. استخدم LDOs بعد تحويل المحولات للحصول على الطاقة النظيفة إلى سلسلة جهاز الاستقبال.

قواعد موثوقية تخطيط PCBA

قاعدة	النقاط الرئيسية
أقسام منفصلة للجهد العالي والمنخفض	ضع مضخم الطاقة على حافة واحدة، واستقبل الدوائر على الحافة المقابلة؛ الحد الأدنى لمسافة الزحف 3 مم بين آثار ±100 فولت و5 فولت
حماية المدخلات التناظرية الحساسة	أثر إدخال LNA المحيطي مع صب النحاس المؤرض؛ إضافة فيا مؤرضة كل 5 مم؛ حافظ على تتبع الإدخال قصيرًا قدر الإمكان
غرزة الطائرات الأرضية مع فيا	0.3 مم فيا بمسافة 5 مم تربط الطائرات الأرضية العلوية والسفلية؛ يقلل من مقاومة الأرض ويمنع الارتداد الأرضي
السعة السائبة بالقرب من أمبير الطاقة	ضع 1000μF إلى 4700μF مكثف منخفض ESR عند مدخلات إمداد مضخم الطاقة؛ يمنع انهيار الجهد أثناء الإرسال
الإدارة الحرارية لمرحلة الطاقة	استخدم 2-3 أونصة من النحاس لآثار الطاقة؛ أضف 9 فتحات حرارية على الأقل لكل لوحة MOSFET

دليل اختيار المواد

نوع المكون	مُستَحسَن	يتجنب	سبب
قاعدة ثنائي الفينيل متعدد الكلور	ارتفاع Tg FR4 (Tg≥170 درجة مئوية) أو PTFE	معيار FR4 (تيراغرام 130 درجة مئوية)	ارتفاع الطاقة وتقلبات درجة الحرارة البحرية
الانتهاء من السطح	انيج (الذهب)	هاسل	مقاومة التآكل
قناع اللحام	LPI مع جهاز تتبع الفلورسنت فوق البنفسجي	ماتي قياسي	فحص تغطية الطلاء
طلاء مطابق	أكريليك أو سيليكون	لا أحد	حماية المياه المالحة
الموصلات	مختوم (IP67+)	رؤوس غير مختومة	دخول الرطوبة

متطلبات اختبار الإنتاج

عنصر الاختبار	طريقة	معايير النجاح/الفشل
اختبار داخل الدائرة (ICT)	تركيبات التحقيق الآلي	جميع المكونات موجودة، القيم الصحيحة
اختبار تبديل T/R	تطبيق نبض الإرسال، وقياس إخراج LNA	إخراج LNA <100mV أثناء الإرسال
أرضية الضوضاء المتلقي	قم بإنهاء الإدخال بـ 50Ω، وقم بقياس قراءة ADC	الضوضاء <3 LSB (10 بت نموذجي)
دقة النطاق	دبابة اختبار ذات هدف معروف على ارتفاع 10 أقدام	خطأ في النطاق <3%
مقاومة الرطوبة	85% رطوبة نسبية لمدة 48 ساعة، مدعوم	لا يوجد تآكل، ولا يوجد تدهور في الإشارة

المؤهل البيئي (معيار المنتج التجاري)

امتحان	معيار	المدة / الدورات
ركوب الدراجات الحرارية	-20 درجة مئوية إلى +60 درجة مئوية	50 دورة
اهتزاز	ملف اهتزاز المحرك البحري	ساعتان لكل محور
رش الملح	5% كلوريد الصوديوم، 35 درجة مئوية	48 ساعة
رطوبة	95% رطوبة نسبية، 40 درجة مئوية	48 ساعة

الأسئلة الشائعة

Q1: FR4 جامد أو PCB مرن لتجميع محول الطاقة؟

كلاهما قابل للحياة. يؤثر الاختيار على الأداء والموثوقية:

Rigid FR4: الأفضل لمحولات الطاقة البسيطة أحادية العنصر، والتصميمات ذات التردد المنخفض (50-83 كيلو هرتز). تكلفة أقل، وتصنيع أسهل، ولكن لا يمكن أن تتوافق مع أشكال الهيكل المنحنية.
ثنائي الفينيل متعدد الكلور المرن: الأفضل للصفيفات المرحلية، عالية التردد (200 كيلو هرتز+)، وتصميمات الإسكان المنحنية. يتوافق مع الأشكال المعقدة، ويقلل من حجم السكن، ولكن التكلفة أعلى.

اتجاه الصناعة: يستخدم مكتشفو الأسماك المتميزون الآن ثنائي الفينيل متعدد الكلور المرن مع عناصر كهرضغطية SMT، مما يسمح بتحديد موضع دقيق لعشرات عناصر محول الطاقة الصغيرة في صفائف منحنية أو خطية لتشكيل شعاع السونار.

س2: كيف يمكن حماية مكبر الصوت لجهاز الاستقبال من نبضات الإرسال ذات الجهد العالي؟

استخدم نظام حماية ثلاثي الطبقات:

دائرة المروحية: دوائر MOSFET متعاقبة أو صمامات ثنائية PIN متسلسلة مع دخل جهاز الاستقبال - يتم إيقاف تشغيلها أثناء الإرسال
تثبيت الجهد: يتم تثبيت ثنائيات شوتكي أو زينر من الخلف إلى ± 5 فولت أو ± 10 فولت
مقاومة السلسلة: مقاوم من 100 أوم إلى 1 كيلو أوم بين مفتاح T/R ومدخل LNA يحد من التيار أثناء ظروف الخطأ

س3: ما الذي يسبب إشارات السونار المتقطعة أو أصداء الأشباح؟

غالبًا ما يمكن إرجاعه إلى عيوب تصميم PCBA أو التجميع:

دخول الرطوبة إلى الموصل ← ضع وصلة الموصل، واستخدم موصلات محكمة الغلق
وصلات لحام متشققة على عناصر SMT ← استخدم ثنائي الفينيل متعدد الكلور المرن، وأضف طبقة سفلية من الإيبوكسي
فصل غير كافٍ على قضبان الطاقة ← أضف مكثفًا ضخمًا سعة 1000 ميكروفاراد، وفصل 100μF + 100nF لسكك LNA
ضبط مرشح تمرير النطاق بشكل سيئ ← استخدم مكونات تحمل بنسبة 1%، وتحقق من ذلك باستخدام محلل الشبكة

لماذا تختارنا - الدقة المطابقة لمتطلبات سونار الصيد PCBA

لقد بنينا قدراتنا خصيصًا لمواجهة التحديات الفريدة لتصنيع الإلكترونيات البحرية:

1. عمليات حماية الرطوبة الناضجة

يعد التآكل الناتج عن رش الملح ودخول الرطوبة من التحديات الرئيسية في البيئات البحرية. نحن نقدم خيارات طلاء مطابقة من الأكريليك والسيليكون واليوريثان مع الرش الانتقائي (تجنب الدقة لمناطق الموصل) وتتبع الفلورسنت بالأشعة فوق البنفسجية لسهولة الفحص - تلبية متطلبات حماية IP68 لتجميعات محولات الطاقة.

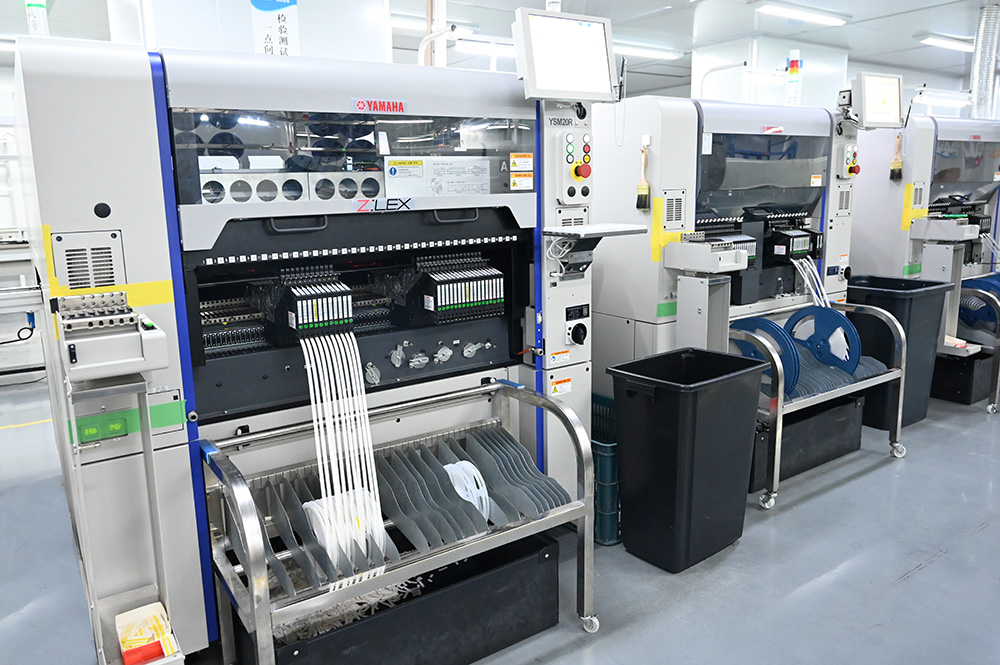

High Speed Yamaha SMT Machine

2. قدرة التصنيع المرنة لثنائي الفينيل متعدد الكلور والصلب المرن

تستخدم محولات الطاقة المتطورة لصيد الأسماك بشكل متزايد حلول العناصر الكهرضغطية PCB + SMT المرنة. نحن ندعم تصنيع لوحات PCB (بوليميد/PET) المرنة والصلبة المرنة - مما يتيح تحديد موضع الصفيف بدقة، وتوافق الغلاف المنحني، وتقليل الحجم الإجمالي.

3. خدمة متكاملة متكاملة - تقليل تكاليف التنسيق العامة

بدءًا من تصنيع ثنائي الفينيل متعدد الكلور ← تحديد مصادر المكونات ← تجميع SMT/DIP ← البرمجة ← الاختبار الوظيفي ← الطلاء المطابق ← تجميع مجموعة الأسلاك ← تجميع المنتج النهائي، يتم إكمال جميع العمليات داخل الشركة، مما يقلل من تكاليف التنسيق بين البائعين المتعددين ومخاطر الجودة.

4. قدرات الاختبار والتحقق الشاملة

مجهزة بغرفتي اختبار التقادم، وغرفتي اختبار درجات الحرارة العالية/المنخفضة، ومجموعة واسعة من أدوات الاختبار الاحترافية، يمكننا إجراء ما يلي:

اختبار داخل الدائرة (ICT)
اختبار التدوير الحراري (-40 درجة مئوية إلى +85 درجة مئوية)
اختبار رش الملح
اختبار صدمة درجة الحرارة
الاختبار الوظيفي (بما في ذلك التحقق من صحة تبديل T/R واختبار الضوضاء الأرضية)

5. دعم مرن لحجم الصوت

تتجاوز الطاقة الإنتاجية السنوية لـ PCBA 1.5 مليون وحدة، مع دعم عمليات التشغيل التجريبية صغيرة الحجم بدون حد أدنى لكمية الطلب - انتقال سلس من التحقق من النموذج الأولي إلى الإنتاج الضخم.

مؤهلاتنا

التأسيس: 2011
مساحة المصنع: 3,000+ متر مربع
مهندسو البحث والتطوير: 20
خطوط إنتاج SMT: 6
خطوط تجميع DIP: 4
خطوط تجميع المنتج النهائي: 2
نظام الجودة: حاصل على شهادة ISO 9001:2015 ومتوافق مع IPC-610E
أسواق التصدير: أمريكا الشمالية وأمريكا الجنوبية وأوروبا وآسيا وأوقيانوسيا
