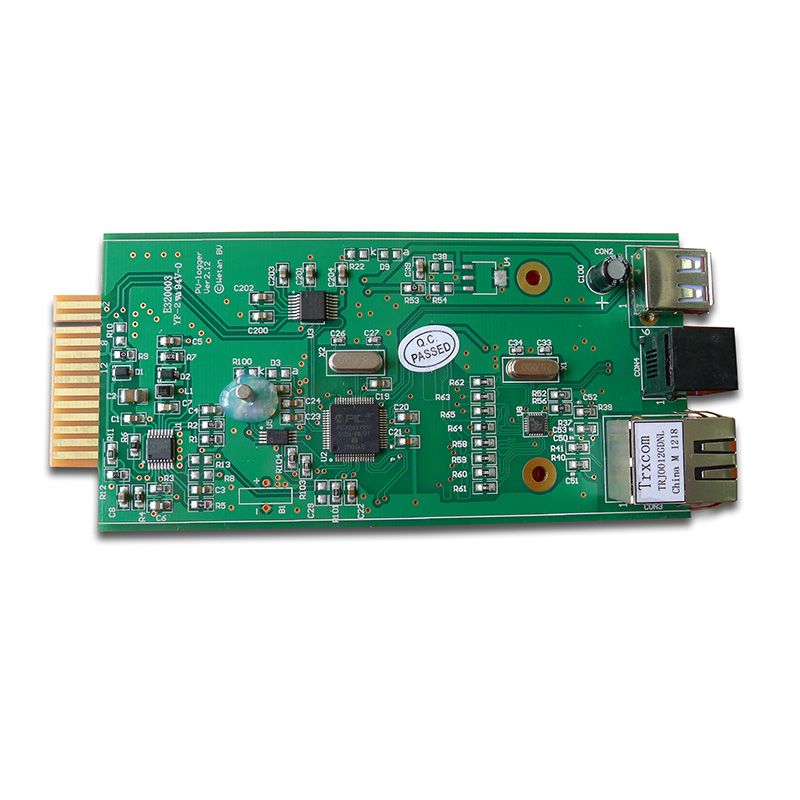

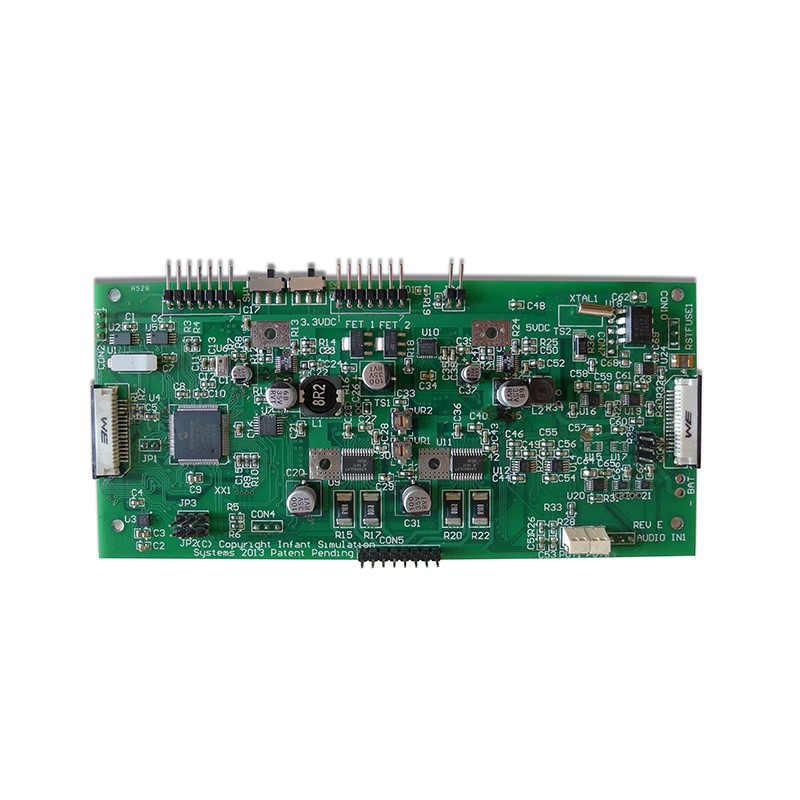

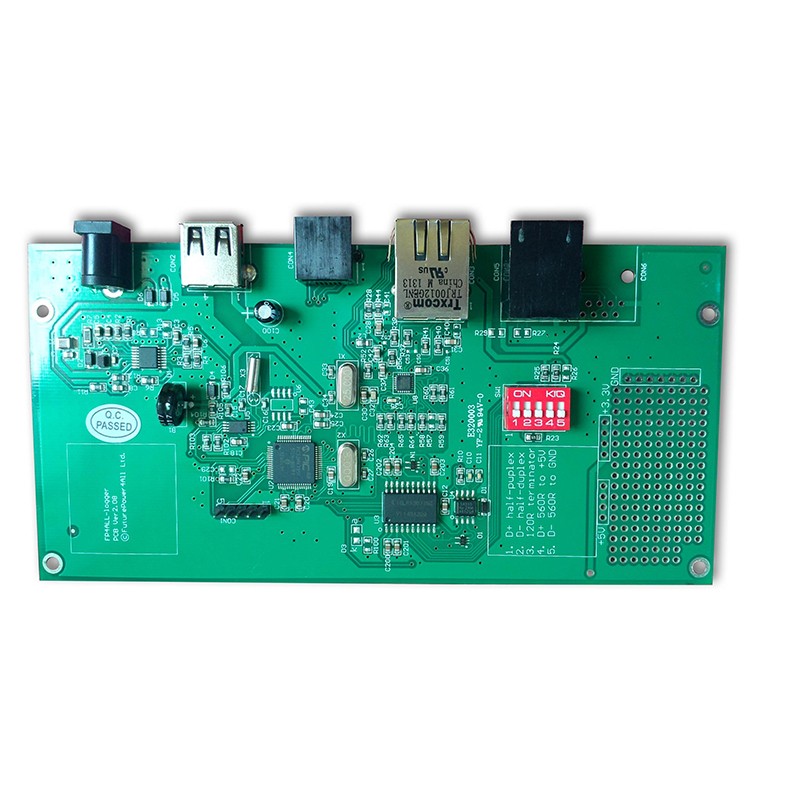

مسجل البيانات PCBA

وصف المنتج

كيفية تصميم لوحة تحكم مسجل البيانات PCBA؟

إذا كنت تبحث عن مسجل بيانات عالي الجودة PCBA مصنوع في الصين، فلا تبحث أبعد من Unixplore Electronics. نحن نقدم مجموعة متنوعة من المنتجات بأسعار تنافسية إلى جانب خدمة ما بعد البيع الاستثنائية. نحن مهتمون أيضًا بالتعاون مع الشركاء المحتملين لإقامة علاقة متبادلة المنفعة.

تعد لوحة دائرة مسجل البيانات الجزء الأساسي من مسجل البيانات، وهو المسؤول عن جمع البيانات ومعالجتها وتخزينها ونقلها. وفقًا لمجالات واحتياجات التطبيق المحددة، يمكن للوحة دائرة مسجل البيانات أن تعتمد تصميمًا مختلفًا للدوائر والمكونات الإلكترونية، ولكنها تتضمن عادةً الأجزاء التالية:

دائرة الحصول على الإشارة:يتم استخدامه لجمع إشارات مختلفة، مثل درجة الحرارة والرطوبة والضغط والضوء وما إلى ذلك، وتحويل الإشارة التناظرية إلى إشارة رقمية.
دائرة معالجة البيانات:يتم استخدامه لمعالجة وتحليل البيانات المجمعة، مثل الحساب والتصفية والإحصاءات وما إلى ذلك.
دائرة تخزين البيانات:يتم استخدامه لتخزين بيانات التجميع والمعالجة في الذاكرة أو الذاكرة لقراءتها ومعالجتها لاحقًا.
دائرة نقل البيانات:يتم استخدامه لنقل البيانات التي تم جمعها ومعالجتها إلى أجهزة أو شبكات أخرى، مثل المنافذ التسلسلية، والبلوتوث، والواي فاي، وما إلى ذلك.
دائرة إدارة الطاقة:يتم استخدامه لتوفير مصدر طاقة ثابت للوحة الدائرة بأكملها لضمان أن لوحة الدائرة يمكن أن تعمل بشكل طبيعي.
دائرة واجهة الإنسان والآلة:البيانات المستخدمة لعرض ومعالجة البيانات وتشغيل مسجلات بيانات التحكم مثل شاشة LCD والمفاتيح وغيرها.

توفر Unixplore خدمة متكاملة متكاملة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع مسجل البيانات PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● أداة اختبار وظيفة مسجل البيانات PCBA المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
