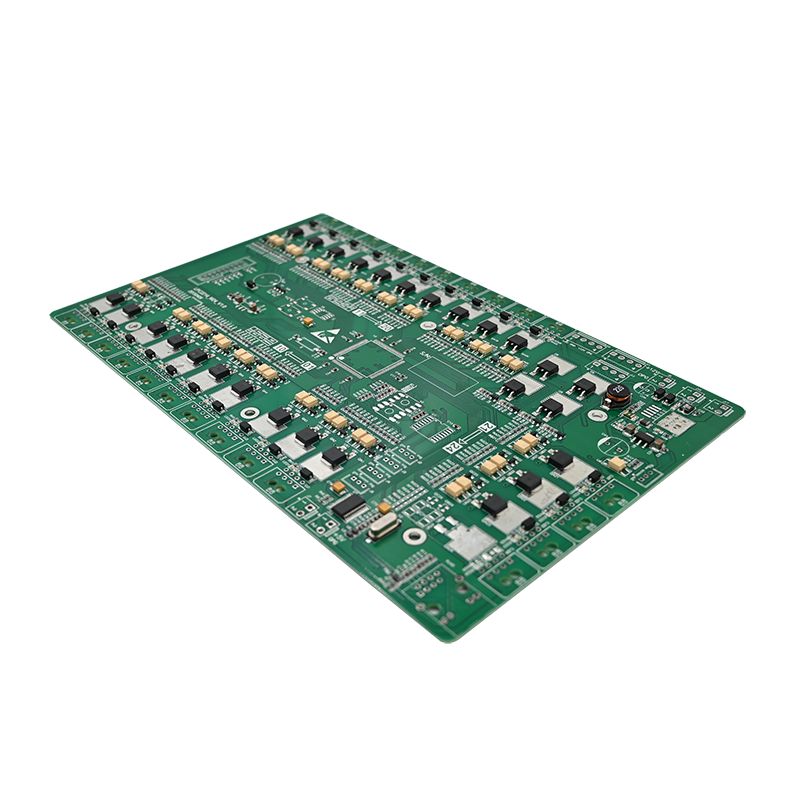

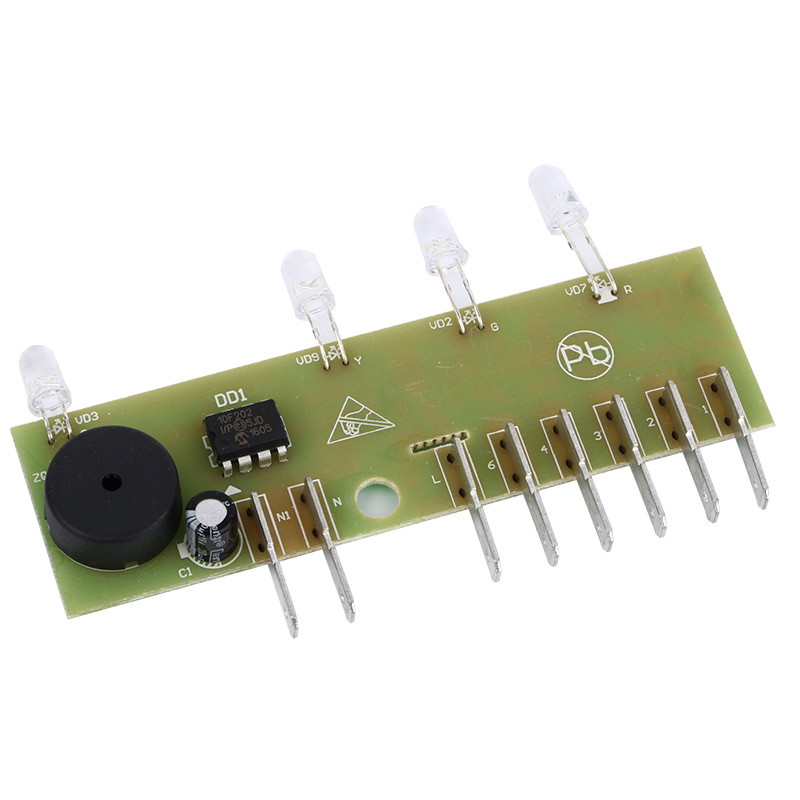

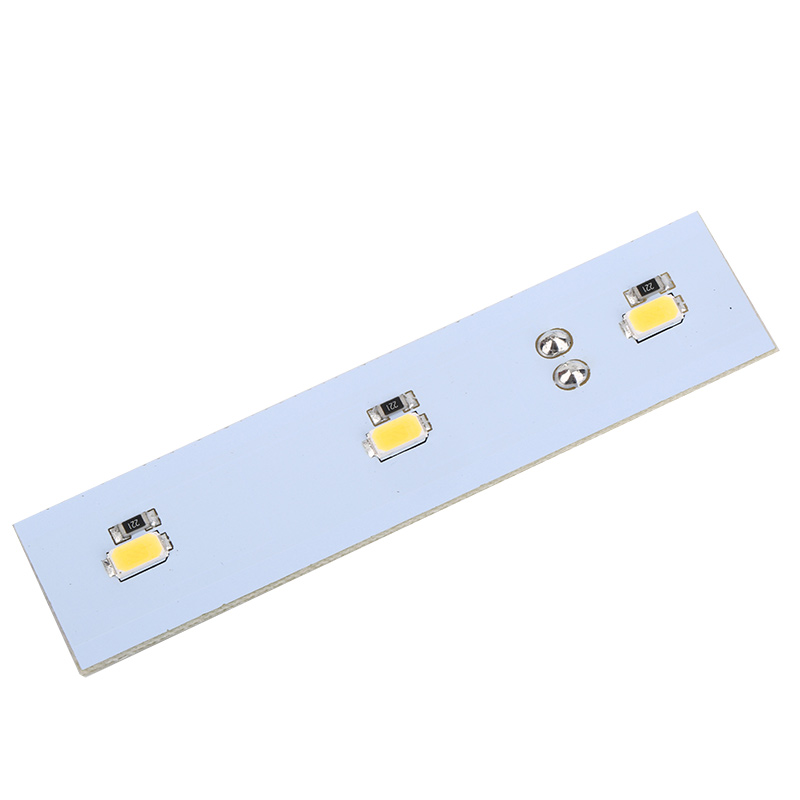

ضوء الطوارئ PCBA

منذ عام 2008، توفر Unixplore Electronics خدمات تصنيع وتوريد متكاملة لمصابيح الطوارئ PCBA عالية الجودة في الصين. حصلت الشركة على شهادة ISO9001:2015 وتلتزم بمعيار تجميع PCB الخاص بـ IPC-610E.

إرسال استفسار

وصف المنتج

كيفية العثور على مصنع EMS جيد لضوء الطوارئ PCBA؟

إذا كنت تبحث عن مجموعة شاملة من مصابيح الطوارئ PCBA المصنعة في الصين، فإن Unixplore Electronics هي خيارك النهائي. يتم تسعير منتجاتها بشكل تنافسي للغاية ومصحوبة بخدمة ما بعد البيع من الدرجة الأولى. علاوة على ذلك، فقد كانوا يبحثون بنشاط عن علاقات تعاونية مربحة للجانبين مع العملاء من جميع أنحاء العالم.

تشتمل عناصر تصميم لوحة التحكم في مصابيح الطوارئ بشكل أساسي على الجوانب التالية:

استقرار مدخلات الطاقة:فهو يحتاج إلى مصدر طاقة ثابت لضمان عمله الطبيعي. في ظل الظروف العادية، سيتم استخدام طاقة البطارية أو التيار الكهربائي كمصدر طاقة الإدخال، لذلك يجب تصميم دائرة إدارة الطاقة المقابلة لضمان استقرار وموثوقية مصدر طاقة الإدخال.
دقة واستقرار دائرة التحكم: تحتاج إلى التحكم في المعلمات مثل وقت الإضاءة ووضع الإضاءة وقوة الإضاءة لأضواء الطوارئ. ولذلك، يجب تصميم دائرة التحكم المقابلة لتحقيق هذه الوظائف. يحتاج تصميم دائرة التحكم إلى مراعاة دقتها واستقرارها لضمان العمل الطبيعي لأضواء الطوارئ.
موثوقية دائرة إخراج الإشارة:يجب أن تكون دائرة إخراج الإشارة الخاصة بلوحة التحكم في ضوء الطوارئ قادرة على إرسال إشارة التحكم بشكل موثوق لضمان أن ضوء الطوارئ يمكن أن يستجيب بشكل صحيح لتعليمات لوحة التحكم. لذلك، عند تصميم دوائر إخراج الإشارة، من الضروري مراعاة موثوقيتها واستقرارها.
تصميم عملية مكافحة الخطأ:إنها بحاجة إلى منع سوء التشغيل للتأكد من أنها يمكن أن تعمل بشكل طبيعي في حالات الطوارئ. على سبيل المثال، يمكنك إضافة مفاتيح تشغيل مضادة للأخطاء أو تصميم برامج مكافحة الأخطاء المقابلة أثناء مرحلة التصميم.
تصميم المظهر:كما يجب أيضًا مراعاة حجم وشكل ولون لوحة الدائرة لتلبية احتياجات المستخدمين وجمالياتهم.
تصميم التوافق:يجب أن تكون قادرة على مطابقة أضواء الطوارئ المختلفة، لذلك يجب أن تأخذ في الاعتبار توافقها عند التصميم. على سبيل المثال، تحتاج لوحة التحكم إلى دعم أنواع مختلفة من مصادر الضوء، وجهد إمداد الطاقة المختلف وبروتوكولات التحكم المختلفة.
باختصار، يحتاج تصميم ضوء الطوارئ PCBA إلى النظر بشكل كامل في أمانه وموثوقيته ودقته واستقراره وتشغيله ضد الأخطاء وتصميم المظهر والتوافق، لضمان إمكانية العمل بشكل طبيعي في ظروف الطوارئ
توفر Unixplore خدمة متكاملة متكاملة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع ضوء الطوارئ PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● أداة اختبار وظيفة مراقبة ضغط الدم PCBA المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
