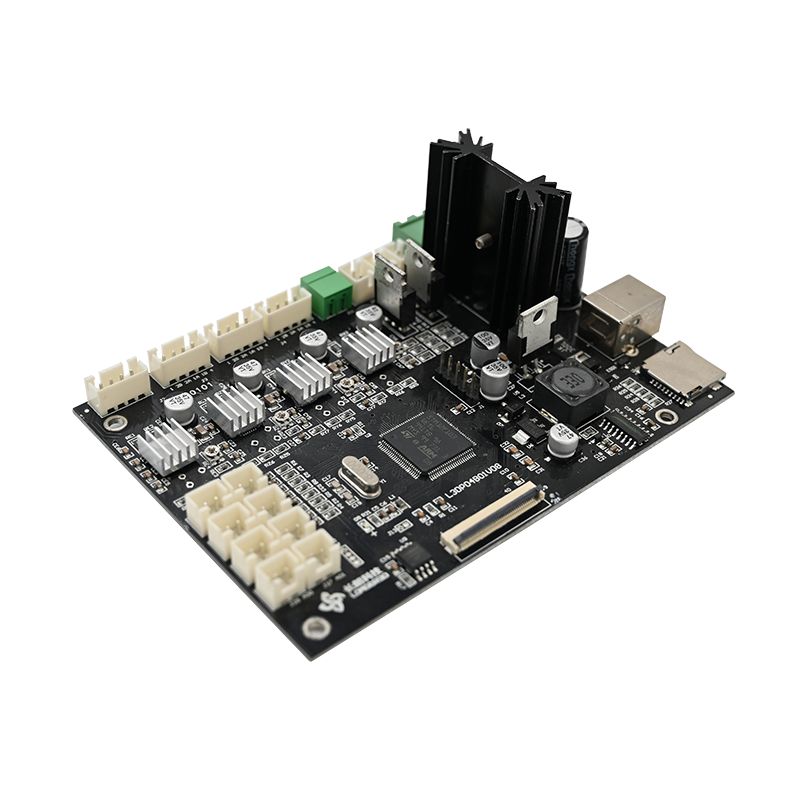

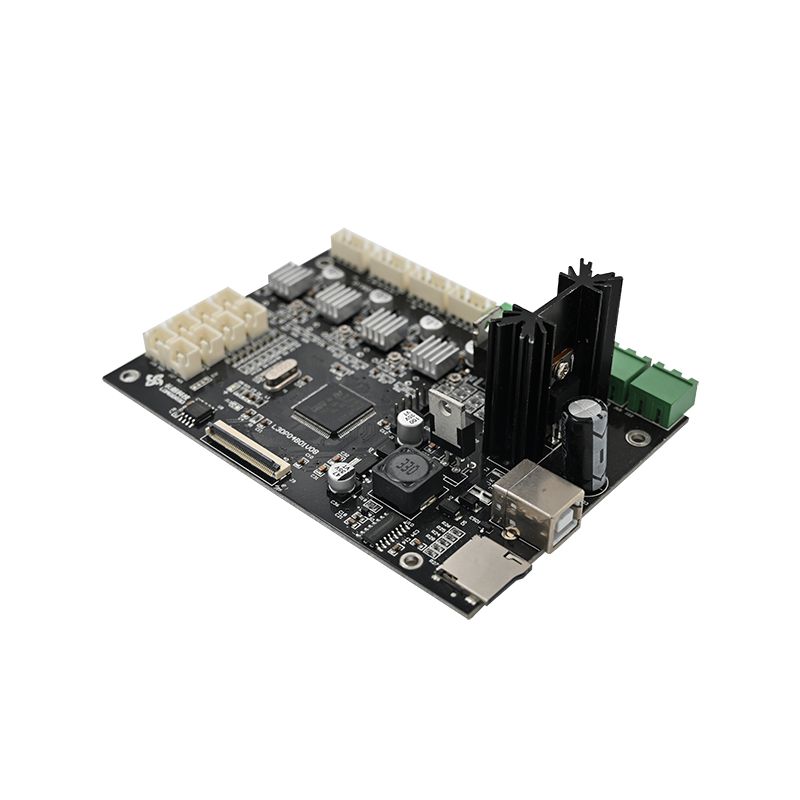

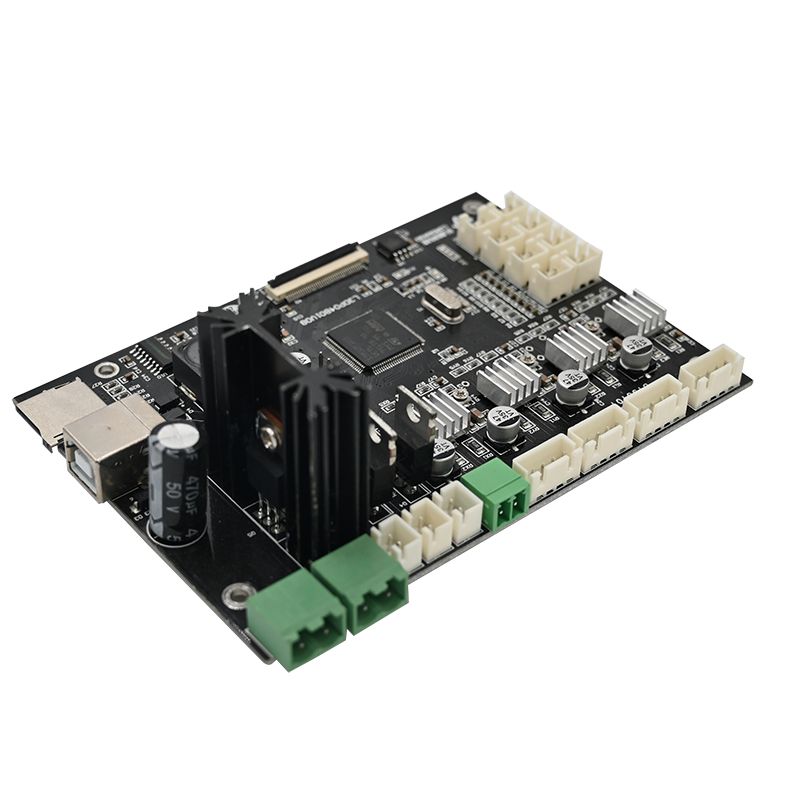

شاشة LED PCBA

وصف المنتج

ما هي شاشة LED PCBA؟

إذا كنت تبحث عن مجموعة شاملة من شاشات LED PCBA المصنعة في الصين، فإن Unixplore Electronics هي خيارك النهائي. يتم تسعير منتجاتها بشكل تنافسي للغاية ومصحوبة بخدمة ما بعد البيع من الدرجة الأولى. علاوة على ذلك، فقد كانوا يبحثون بنشاط عن علاقات تعاونية مربحة للجانبين مع العملاء من جميع أنحاء العالم.

إن مجموعة لوحة الدوائر المطبوعة لشاشة LED هي الجزء الأساسي من شاشة LED. إنها مسؤولة عن التحكم في المعلمات مثل السطوع واللون لخرزات مصابيح LED لتحقيق عرض الصور ووظائف النص. فيما يلي بعض المكونات الشائعة ونقاط التصميم للوحة دائرة التحكم في شاشة LED:

دائرة التحكم الرئيسية:دائرة التحكم الرئيسية هي مركز لوحة دائرة التحكم في شاشة LED. وهو مسؤول عن استقبال الإشارات من أجهزة الكمبيوتر أو أجهزة التحكم الأخرى والتحكم في المعلمات مثل السطوع واللون لخرزات مصابيح LED. تستخدم دائرة التحكم الرئيسية عادةً معالجات دقيقة عالية الأداء أو شرائح DSP لتحقيق تحكم عالي السرعة ودقيق.
دائرة واجهة الإدخال:دائرة واجهة الإدخال هي جزء الاتصال بين لوحة دائرة التحكم في شاشة LED والكمبيوتر أو أجهزة التحكم الأخرى. وهو المسؤول عن تحويل الإشارات الخارجية إلى إشارة كهربائية تستطيع الدوائر الداخلية التعرف عليها ونقلها إلى دائرة التحكم الرئيسية لمعالجتها.
عرض دائرة محرك الأقراص:إن عرض دائرة القيادة هو جزء الإخراج من لوحة دائرة التحكم في شاشة LED. إنه يتحكم في سطوع ولون حبات مصباح LED وفقًا لتعليمات دائرة التحكم الرئيسية لتحقيق عرض الصور ووظائف النص. عادةً ما يستخدم عرض دائرة القيادة أجهزة عالية الدقة ومنخفضة الطاقة لضمان التحكم في الإخراج بشكل مستقر وفعال.
دائرة واجهة الاتصالات:دائرة واجهة الاتصال عبارة عن جسر بين لوحة دائرة التحكم في شاشة LED والأجهزة الأخرى. يمكنها التواصل مع الأجهزة الأخرى من خلال طرق سلكية أو لاسلكية، مثل RS232، USB، WiFi، إلخ. دائرة واجهة الاتصال مسؤولة عن نقل بيانات دائرة التحكم الرئيسية إلى الأجهزة الأخرى واستقبال تعليقات البيانات من الأجهزة الأخرى لتحقيق التحكم عن بعد وتبادل المعلومات.
دائرة إدارة الطاقة:دائرة إدارة الطاقة هي جزء الطاقة من لوحة دائرة التحكم في شاشة LED. وهي مسؤولة عن توفير مصدر طاقة مستقر وموثوق لضمان التشغيل الطبيعي للدوائر الأخرى. يجب أن تحتوي دائرة إدارة الطاقة على وظائف حماية السلامة مثل حماية الجهد الزائد وحماية التيار الزائد لضمان التشغيل الآمن والمستقر للنظام.
التصميم الخارجي:يحتاج تصميم لوحة دائرة التحكم في شاشة LED أيضًا إلى مراعاة التصميم، بما في ذلك الحجم والشكل واللون للوحة الدائرة، لتلبية احتياجات المستخدم وجمالياته. في الوقت نفسه، يحتاج التصميم أيضًا إلى مراعاة القوة الهيكلية وأداء تبديد الحرارة لضمان التشغيل المستقر للوحة الدائرة.
توفر Unixplore خدمة متكاملة متكاملة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع شاشة LED PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● جهاز اختبار وظيفة PCBA لشاشة LED مخصص وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
