> المنتجات والخدمات > ثنائي الفينيل متعدد الكلور > التحكم الصناعي PCBA > تحكم PLC PCBA

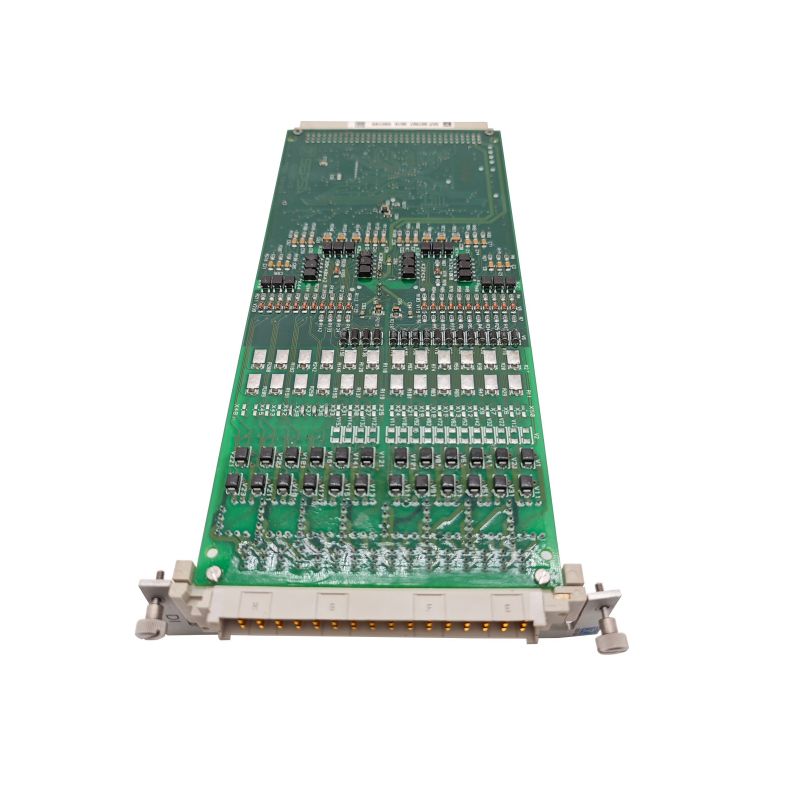

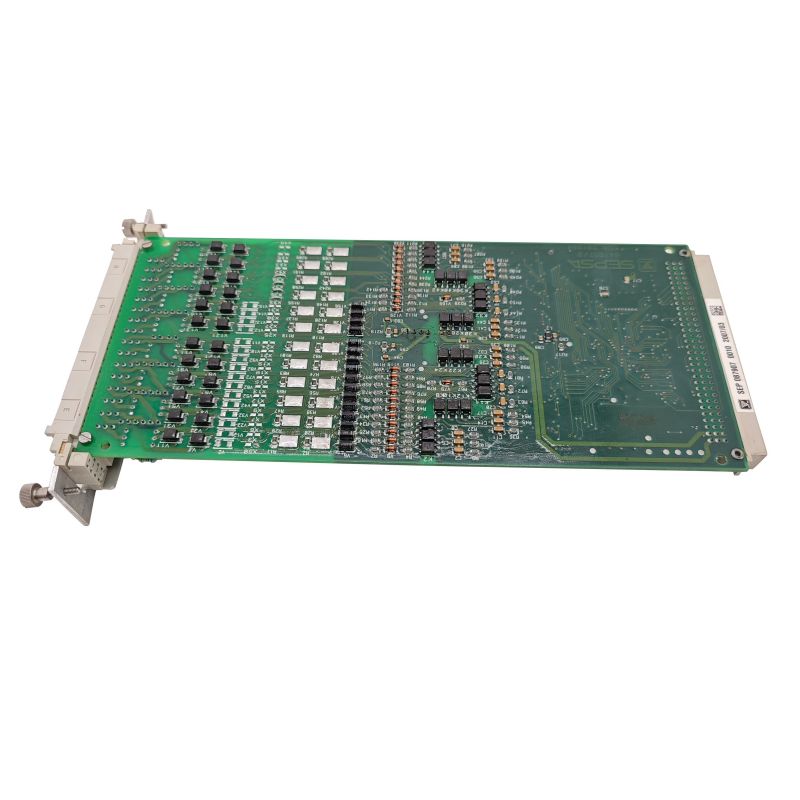

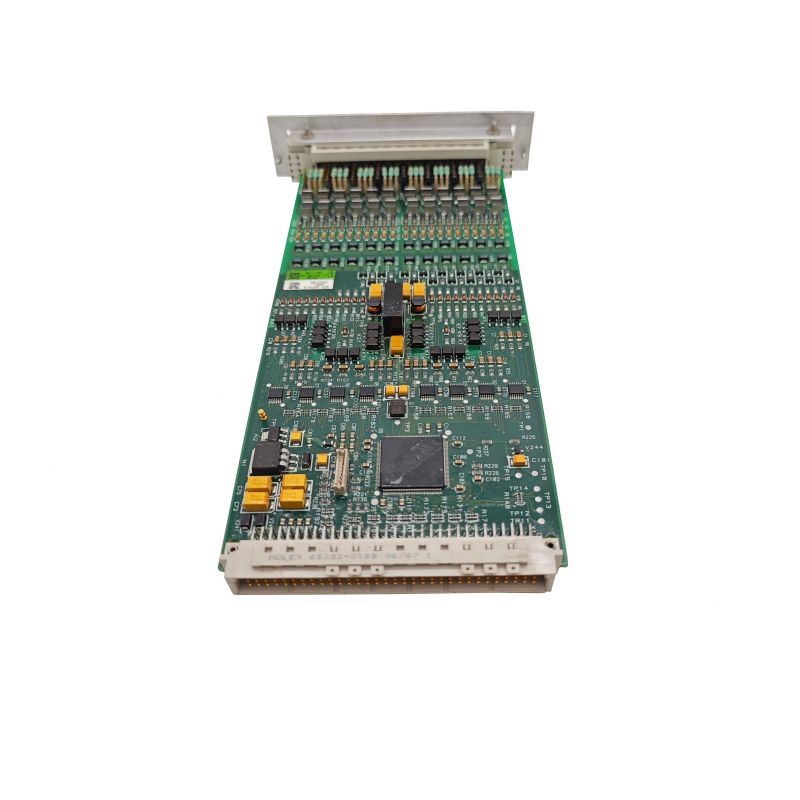

تحكم PLC PCBA

تتخصص Unixplore Electronics في تصنيع وتوريد نظام تسليم المفتاح الشامل لإمدادات الطاقة غير المنقطعة PCBA في الصين منذ عام 2008 مع شهادة ISO9001: 2015 ومعيار تجميع PCB IPC-610E، والذي يستخدم على نطاق واسع في مختلف معدات التحكم الصناعية وأنظمة التشغيل الآلي.

نموذج:UE-148

إرسال استفسار

وصف المنتج

ما هو جهاز التحكم PLC PCBA؟

تفتخر Unixplore Electronics بتقديمها لك تحكم PLC PCBA. هدفنا هو التأكد من أن عملائنا على دراية كاملة بمنتجاتنا ووظائفها وميزاتها. نحن ندعو بإخلاص العملاء الجدد والقدامى للتعاون معنا والتحرك نحو مستقبل مزدهر معًا.

يشير PLC PCBA إلىالدوائر المطبوعة مجلس الجمعيةجزء من وحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتي تعد أحد المكونات الأساسية لوحدة التحكم المنطقية القابلة للبرمجة (PLC). PLC هو جهاز كمبيوتر يستخدم للتحكم الصناعي. يتم استخدامه على نطاق واسع في هندسة الأتمتة ويمكنه إكمال وظائف مثل المراقبة في الوقت الفعلي والتحكم والتنظيم وحماية العمليات الصناعية. PLC PCBA هو الجزء الأساسي لتحقيق هذه الوظيفة ويحتوي على المكونات الرئيسية التالية:

مراقب:مسؤول عن تنفيذ التحكم في البرنامج وتنفيذ منطق التحكم من خلال خوارزميات البرنامج والتحكم في أجهزة الإدخال والإخراج المختلفة.

واجهة الإدخال:جمع الإشارات من أجهزة الاستشعار المختلفة وأجهزة الإشارة والمفاتيح، وإرسال الإشارات إلى وحدة التحكم PLC لمعالجتها من خلال واجهة الإدخال.

واجهة الإخراج:إرسال إشارة التحكم التي تتم معالجتها بواسطة وحدة التحكم من خلال منطق البرنامج إلى المشغل الموجود في الموقع للتحكم في أجهزة الإخراج المختلفة.

إدارة الطاقة:يقوم PLC PCBA بإدارة مستقرة للطاقة لضمان الاستقرار والتشغيل المستمر لنظام PLC.

باعتباره جوهر PLC، يتمتع PLC PCBA بموثوقية وقوة واستقرار على المستوى الصناعي، ويمكن استخدامه على نطاق واسع في معالجة الإنتاج وخطوط الإنتاج الآلي والروبوتات الصناعية والأتمتة الصناعية وغيرها من المجالات. يجب تطبيق PLC PCBAs المختلفة وفقًا لمتطلبات التحكم المختلفة لتلبية متطلبات التكلفة والاستقرار والموثوقية لنظام التحكم.

يوفر Unixplore وقفة واحدةتسليم المفتاحخدمة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع وحدة تحكم PLC PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201(01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● تركيبات اختبار وظيفة وحدة التحكم PLC PCBA المخصصة وفقًا لمتطلبات الاختبار الخاصة بالعميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
