> المنتجات والخدمات > ثنائي الفينيل متعدد الكلور > التحكم الصناعي PCBA > مستشعر الضغط PCBA

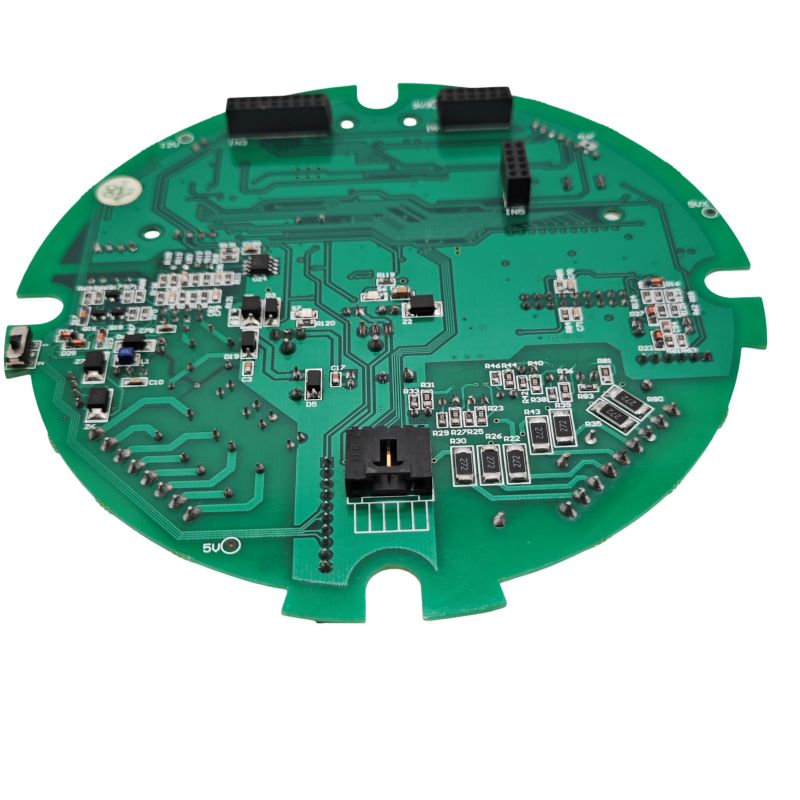

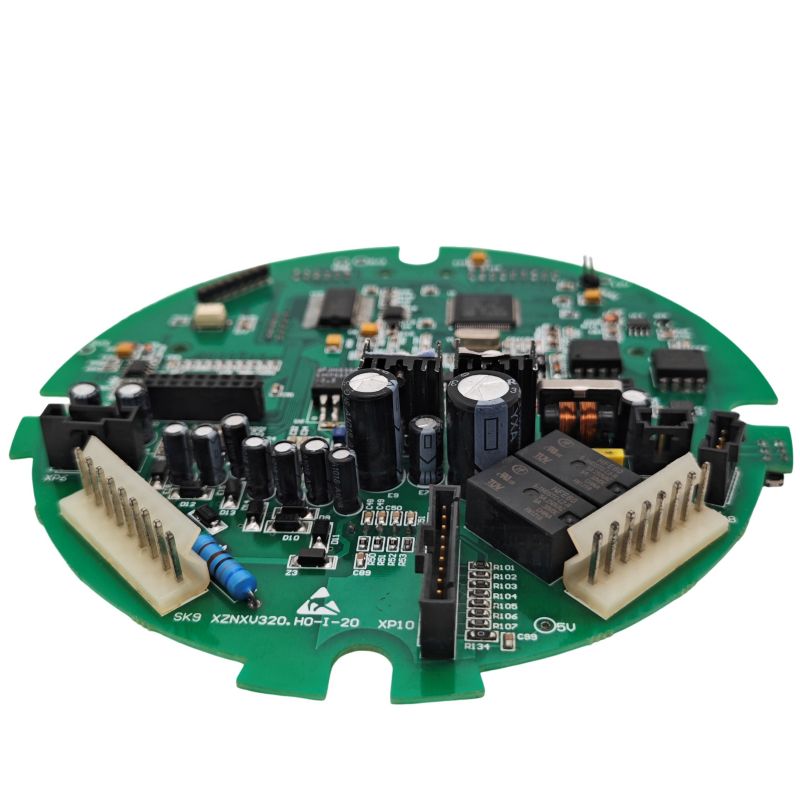

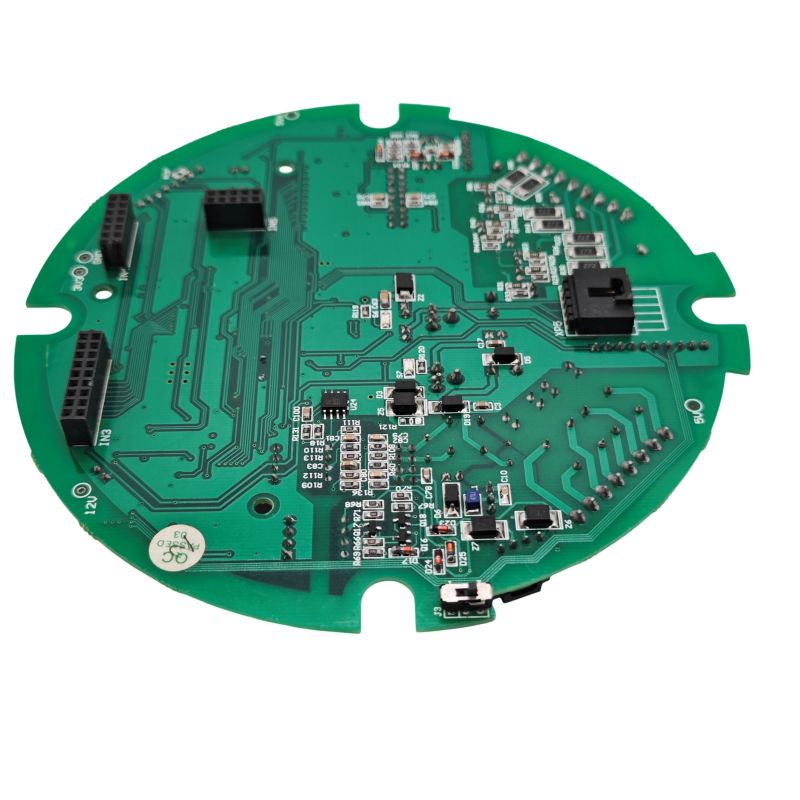

مستشعر الضغط PCBA

تتخصص Unixplore Electronics في تصنيع وتوريد نظام تسليم المفتاح الشامل لمستشعر الضغط PCBA في الصين منذ عام 2008 مع شهادة ISO9001: 2015 ومعيار تجميع PCB IPC-610E، والذي يستخدم على نطاق واسع في مختلف معدات التحكم الصناعية وأنظمة التشغيل الآلي.

نموذج:UE-149

إرسال استفسار

وصف المنتج

ما هو مستشعر الضغط PCBA؟

تفتخر UNIXPLORE Electronics بتقديمها لك مستشعر الضغط PCBA. هدفنا هو التأكد من أن عملائنا على دراية كاملة بمنتجاتنا ووظائفها وميزاتها. نحن ندعو بإخلاص العملاء الجدد والقدامى للتعاون معنا والتحرك نحو مستقبل مزدهر معًا.

يشير مستشعر الضغط PCBA إلى جزء تجميع لوحة الدوائر المطبوعة المستخدم في مستشعرات الضغط وهو أحد الأجزاء الأساسية لمستشعر الضغط. يستشعر مستشعر الضغط PCBA قيمة الضغط المقاسة من خلال أجهزة الاستشعار مثل مستشعرات الضغط، ويستخدم دائرة تحويل A/D لتحويلها إلى إشارة كهربائية تناظرية، ثم يقوم بمعالجتها من خلال شريحة التحكم، ويحول معلومات الطاقة إلى مخرجات إشارات مثل الجهد والتيار للاستخدام اللاحق. تحليل البيانات وإدارتها.

الوظائف الرئيسية لمستشعر الضغط PCBA هي كما يلي:

جمع إشارة الاستشعار:تحويل إشارة الضغط المستشعرة إلى إشارة كهربائية تناظرية.

تضخيم الإشارة:قم بمعالجة الإشارة المجمعة لتقليل الضوضاء وتحويلها إلى قيمة جهد أعلى للحصول على تحويل رقمي A/D أكثر دقة.

معالجة الإشاراة الرقمية:باستخدام تقنيات مثل تحويل A/D عالي السرعة ومعالج الإشارات الرقمية (DSP) لتحويل الإشارات التناظرية إلى إشارات رقمية، يتم تنفيذ معالجة الإشارات وحسابات الخوارزمية على المعالج الداخلي المدمج.

وحدة الاتصالات:من خلال بروتوكولات وواجهات الاتصال المختلفة مثل المنفذ التسلسلي أو Bluetooth أو Wi-Fi أو Zigbee أو Modbus، يمكن توصيله بنظام التحكم الكهربائي أو نظام جمع البيانات أو المعدات الذكية للمراقبة والإدارة عن بعد.

إدارة الطاقة:إدارة إمدادات الطاقة لأجهزة الاستشعار لضمان الاستقرار والتشغيل المستمر لنظام الاستشعار.

باعتباره الجزء الأساسي من مستشعر الضغط، يتميز مستشعر الضغط PCBA بخصائص الدقة العالية والموثوقية العالية والاستقرار العالي. يمكنه قراءة ومعالجة إشارات الضغط المختلفة ويمكن استخدامه على نطاق واسع في التحكم الصناعي والمعدات الطبية والسيارات وحماية البيئة وغيرها من المجالات. للمساعدة في تحقيق أداء أكبر للمنتج ومراقبة أعلى للجودة.

يوفر UNIXPLORE وقفة واحدةتسليم المفتاحخدمة لمشروع EMS الخاص بك. لا تتردد في الاتصال بنا بخصوص مبنى مجلس الإدارة الخاص بك، يمكننا تقديم عرض أسعار خلال 24 ساعة بعد استلامنا طلبكملف جيربروقائمة بوم!

تصنيع حساس الضغط PCBA

* ملف جربر وقائمة BOM المقدمة من قبل العميل
* تصنيع ثنائي الفينيل متعدد الكلور الفارغ، والمكونات التي تم شراؤها من قبلنا
* تصنيع ثنائي الفينيل متعدد الكلور مع أجزاء مجمعة بالكامل
* تم اختبار الوظيفة بنسبة 100% بشكل جيد قبل الشحن
* عملية تصنيع متوافقة مع RoHS وخالية من الرصاص
* التسليم السريع، مع حزمة ESD مستقلة
* خدمة التصنيع الإلكترونية الشاملة لتصميم ثنائي الفينيل متعدد الكلور، وتخطيط ثنائي الفينيل متعدد الكلور، وتصنيع ثنائي الفينيل متعدد الكلور، وشراء المكونات، وتجميع PCB SMT وDIP، وبرمجة IC، واختبار الوظيفة، والتعبئة والتسليم

Unixplore PCB و PCB القدرة على التجميع

معامل	الإمكانية
طبقات	1-40 طبقة
نوع التجميع	من خلال الفتحة (THT)، التثبيت السطحي (SMT)، مختلط (THT+SMT)
الحد الأدنى لحجم المكون	0201 (01005 متري)
الحد الأقصى لحجم المكون	2.0 بوصة × 2.0 بوصة × 0.4 بوصة (50 مم × 50 مم × 10 مم)
أنواع حزمة المكونات	بغا، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP، إلخ.
الحد الأدنى من درجة الوسادة	0.5 ملم (20 مل) لـ QFP، QFN، 0.8 ملم (32 مل) لـ BGA
الحد الأدنى لعرض التتبع	0.10 ملم (4 مل)
الحد الأدنى من إزالة التتبع	0.10 ملم (4 مل)
الحد الأدنى لحجم الحفر	0.15 ملم (6 مل)
الحد الأقصى لحجم اللوحة	18 بوصة × 24 بوصة (457 مم × 610 مم)
سماكة مجلس	0.0078 بوصة (0.2 ملم) إلى 0.236 بوصة (6 ملم)
مادة اللوحة	CEM-3، FR-2، FR-4، High-Tg، HDI، الألومنيوم، التردد العالي، FPC، Rigid-Flex، Rogers، إلخ.
صقل الأسطح	OSP، HASL، Flash Gold، ENIG، Gold Finger، إلخ.
نوع لصق اللحام	الرصاص أو خالية من الرصاص
سمك النحاس	0.5 أونصة - 5 أونصة
عملية التجميع	اللحام بإعادة التدفق، اللحام الموجي، اللحام اليدوي
طرق التفتيش	الفحص البصري الآلي (AOI)، الأشعة السينية، الفحص البصري
طرق الاختبار داخل الشركة	الاختبار الوظيفي، اختبار المسبار، اختبار الشيخوخة، اختبار درجة الحرارة العالية والمنخفضة
الفترة الزمنية	أخذ العينات: 24 ساعة إلى 7 أيام، التشغيل الشامل: 10 - 30 يومًا
معايير تجميع ثنائي الفينيل متعدد الكلور	ISO9001:2015؛ ROHS، UL 94V0، IPC-610E فئة ll

خدمة Unixplore ذات القيمة المضافة EMS

● خدمة البرمجة المسبقة لـ IC مع ملف بتنسيق HEX وELF وBIN.
● أداة اختبار وظيفة PCBA لمستشعر الضغط مخصصة وفقًا لمتطلبات اختبار العميل
● خدمة بناء الصناديق بما في ذلك قوالب العلب البلاستيكية والمعدنية وإنتاج الأجزاء
● طلاء مطابق بما في ذلك الطلاء الانتقائي، وطبقة راتنجات الايبوكسي
● مجموعة الأسلاك والكابلات
● تجميع المنتج النهائي بما في ذلك الصندوق، والشاشة، ومفتاح الغشاء، ووضع العلامات والكرتون المخصص أو التعبئة في صندوق البيع بالتجزئة.
● تتوفر اختبارات الطرف الثالث المختلفة لـ PCBA عند الطلب
● المساعدة في شهادة المنتج

إجراءات إنتاج PCBA
